LTS LK-P 060.002 Series Installation Instruction

Beachten Sie folgende Montageanweisungen und Hinweise:

818278 Allgemeines Hinweisblatt für LED-Leuchten
830871 Montageanweisung für Lichtlenkungsfolien (nanoOptix)
827460 Montageanweisung für Verbindungsfedern
827473 Montageanweisung für AOV Abschirmfolie
Für Verbinder, Abhängungen und Wandhalter beigelegte Monta-
geanweisungen beachten.
 Immer zuerst Profile ohne Lichteinsätze montieren und danach
Verbinder mit Exzentern festziehen. Vor dem Einbau Enddeckel
montieren!
 Die thermische Längenausdehnung des Aluminiumprofils beträgt bei dT
= 10 Kelvin 0.3 mm pro Meter.

Einbaulänge: Profillänge + 2 x 5 mm (Enddeckelstärke)
Ausschnitt: (Einbaulänge + 2 mm) x 64 mm
Einbautiefe: 82 mm
Deckenstärke: 5 - 25 mm
Spannbügelweite: max. 141 mm
 



 



LK-Z 060 AOV-E-002/1500

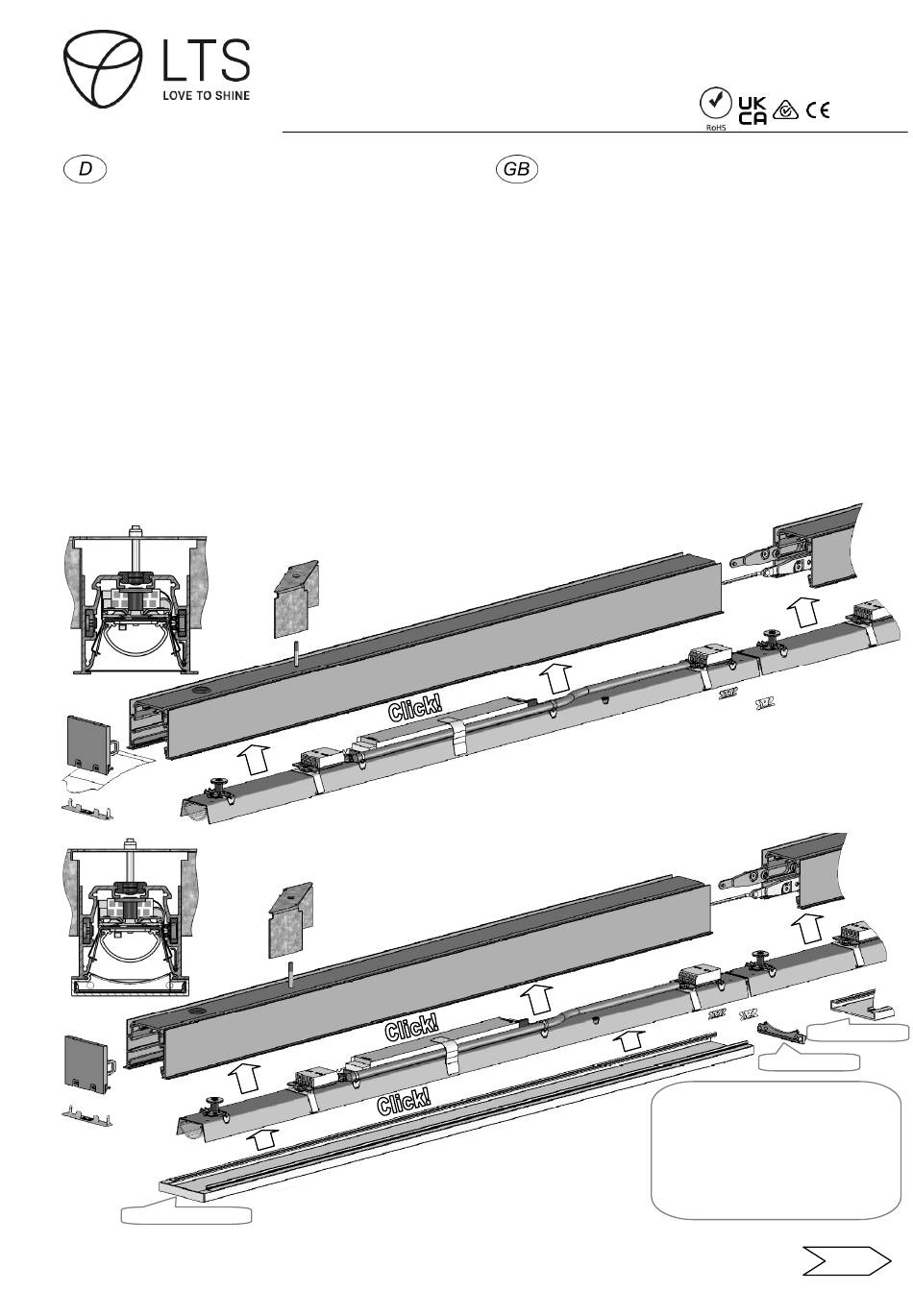

Montageanweisung / Installation Instruction
Lichtkanal 060 LK-P 060.002...
Einbau Gipskarton / Plaster Board Recessed


Montage mit Folien / assembly with foils



Montage mit vorgesetztem Acrylglas AOV
assembly with protruding acrylic glass AOV


LK-Z 060 AOV-E-002/1500
Abschlussstück Acrylglasprofil opalweiß vorstehend (Länge: 1500 mm)
end cover opal-white acrylic glass profile protruding (length: 1500 mm)
LK-Z 060 AOV-K-002
Kaschierstück / concealing unit
LK-Z 060 AOV-002/...
Acrylglassprofil (Länge nach Maß) / acrylic glass profile
(length made-to-measure)
Consider the following installation instructions and notes:
818278 general notes for LED luminaires
830871 installation instruction for light-control foils (nanoOptix)

827460 installation instruction for connecting springs
827473 installation instruction for AOV shielding foil
For connectors, suspensions and wall brackets consider the
enclosed installation instructions.
First mount profiles without light-inserts and then fix the mechanical
connectors with eccentrics. Mount end covers before ceiling
installation!
The linear thermal expansion of the aluminium profile is about 0.3 mm per
meter at dT = 10 Kelvin.
Recessed length: profile length + 2 x 5 mm (thickness of end covers)
Cut-out: (recessed length + 2 mm) x 64 mm
Installation depth: 82 mm
Ceiling thickness: 5 - 25 mm
Required clamps space: max. 141 mm




 







LK-Z 060 AOV-002/...
LK-Z 060 AOV-K-002
Hinweis: Bis Länge = 3000 mm ist nur ein
Kaschierstück erforderlich. Ab Längen >
3000 mm sind für jede weiteren 1500 mm
ein zusätzliches Kaschierstück erforderlich!
Note: To length = 3000 mm only one
concealing unit is required. With lengths >
3000 mm for each 1500 mm one concealing
unit is additionally required!
Details siehe nächste Seite
Details see next page
809385
15/06/22
IP20




