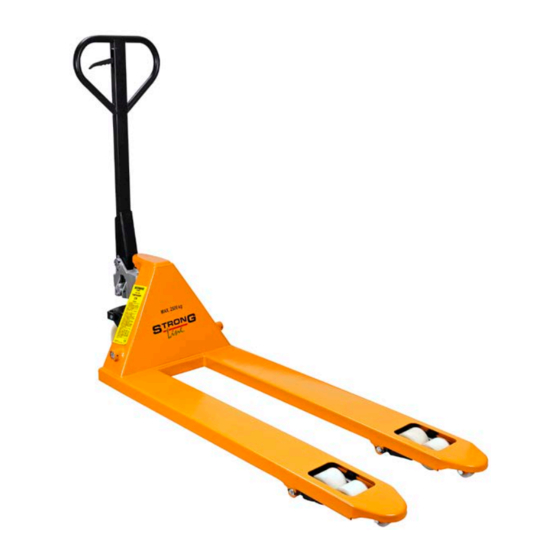

PUMPPUKÄRRY
GAFFELLYFTVAGN
PALLET TRUCK
Tel. +358 (0)20 1323 232 • Fax +358 (0)20 1323 388 • tuotepalaute@ikh.fi • www.ikh.fi
Isojoen Konehalli Oy, Keskustie 26, 61850 Kauhajoki As, Finland
Käyttöohje
Alkuperäisten ohjeiden käännös
Bruksanvisning
Översättning av bruksanvisning i original
Instruction manual
Original instructions
TK2501A
TK2501B
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Strong line TK2501A
Summary of Contents for Strong line TK2501A

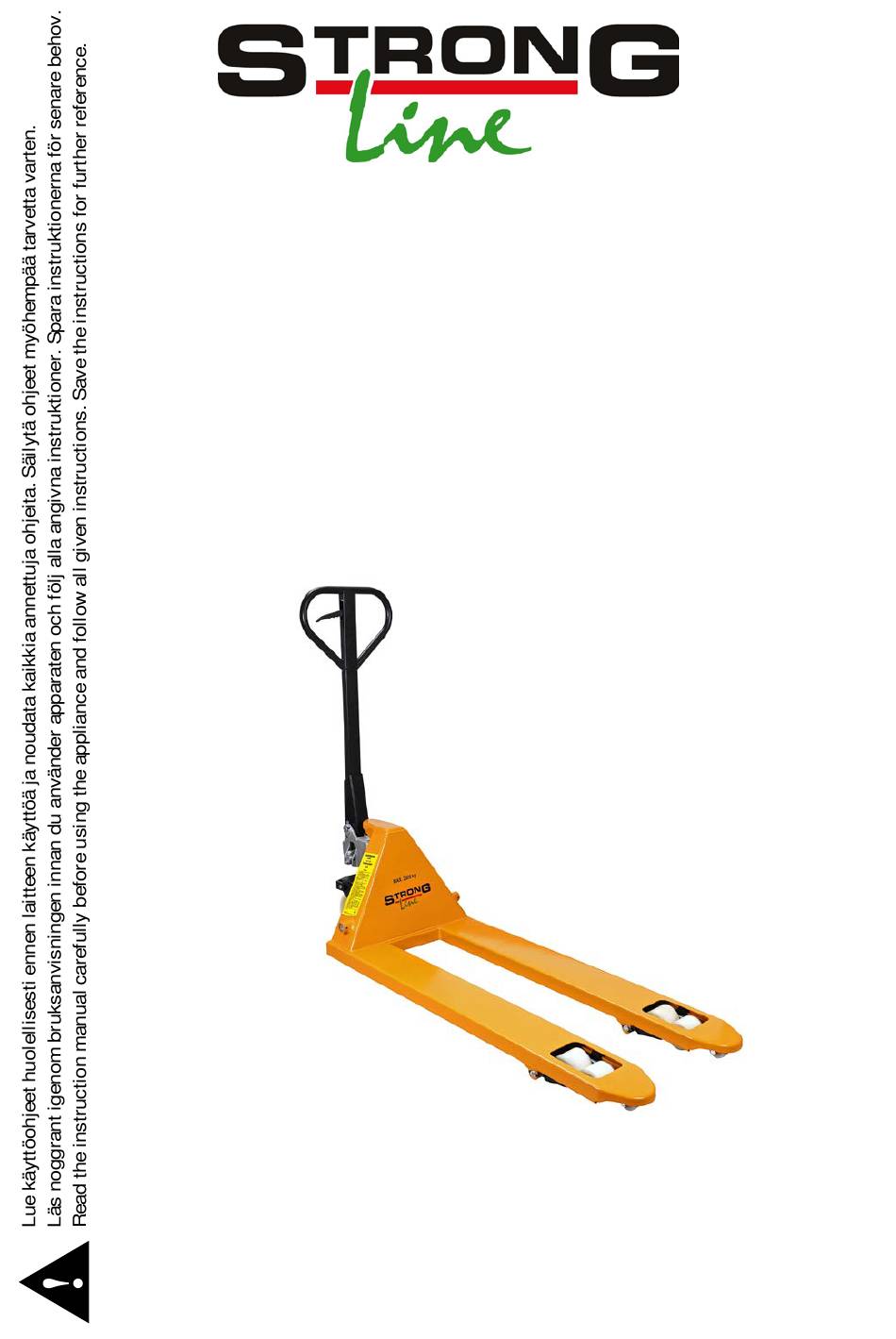

- Page 1 TK2501A TK2501B PUMPPUKÄRRY Käyttöohje Alkuperäisten ohjeiden käännös GAFFELLYFTVAGN Bruksanvisning Översättning av bruksanvisning i original PALLET TRUCK Instruction manual Original instructions Isojoen Konehalli Oy, Keskustie 26, 61850 Kauhajoki As, Finland Tel. +358 (0)20 1323 232 • Fax +358 (0)20 1323 388 • tuotepalaute@ikh.fi • www.ikh.fi...
- Page 2 JOHDANTO Onnittelumme tämän laadukkaan STRONG LINE-tuotteen valinnasta! Toivomme ostamasi laitteen olevan suureksi avuksi työssäsi. Muista lukea käyttöohje ennen laitteen käyttöönottoa varmistaaksesi turvallisen käytön. Epäselvissä tilanteissa tai ongelmien ilmetessä ota yhteys jälleenmyyjään tai maahantuojaan. Toivo- tamme Sinulle turvallista ja miellyttävää työskentelyä laitteen kanssa! TURVAOHJEET LUE NÄMÄ...
-
Page 3: Tekniset Tiedot
TEKNISET TIEDOT TK2501A TK2501B Kapasiteetti 2500 kg 2500 kg Max. nostokorkeus 200 mm 200 mm Haarukan alin korkeus 85 mm 85 mm Haarukan pituus 1150 mm 800 mm Kokonaisleveys 540 mm 540 mm ∅ 200 mm ∅ 200 mm Ohjauspyörä... - Page 4 Vivun asentojen säätö Kun kahva on koottu, voit säätää näitä asentoja seuraavasti: 1. Kiristä ensin kampinivelen säätöruuvia kunnes LASKU-asento toimii. 2. Mikäli haarukat nousevat pumpattaessa VAPAA-asennossa, käännä säätöruuvia myötä- päivään kunnes haarukat eivät enää nouse pumpattaessa ja VAPAA-asento toimii täysin. 3.
- Page 5 VIANETSINTÄ Ongelma Ratkaisu Haarukoita ei voida - Liian vähän hydrauliöljyä. - Lisää öljyä. nostaa maksimikor- keudelle. Haarukat eivät nou- - Ei hydrauliöljyä. - Lisää öljyä. - Epäpuhtauksia öljyssä. - Vaihda öljyt. - Laskuventtiili väärin säädetty. - Säädä säätöruuvia (ks. ”Vivun asentojen säätö”, kohta 5).
- Page 6 INLEDNING Vi gratulerar Dig till valet av denna STRONG LINE-produkt av god kvalitet! Vi hop- pas att apparaten du köpt kommer att hjälpa dig i ditt arbete. För att försäkra dig om att apparaten används på ett säkert sätt bör du komma ihåg att läsa bruksanvisningen före maskinen tas i bruk.
-
Page 7: Tekniska Data
TEKNISKA DATA TK2501A TK2501B Lyftkapacitet 2500 kg 2500 kg Max. lyfthöjd 200 mm 200 mm Lägsta gaffelhöjd 85 mm 85 mm Gaffellängd 1150 mm 800 mm Totalbredd 540 mm 540 mm ∅ 200 mm ∅ 200 mm Styrhjul ∅ 80 mm ∅... - Page 8 Ställa in spakens lägen När handtaget är monterat kan du ställa in dessa lägen enligt följande: 1. Dra åt vevens justerskruv tills läge SÄNK fungerar. 2. Om gafflarna höjs när du pumpar i läge FRI ska du vrida justerskruven medsols tills gaff- larna inte längre höjs och läge FRI fungerar som det ska.
- Page 9 FELSÖKNING Problem Orsak Lösning Gafflarna går inte att - Otillräcklig mängd hydraul- - Tillsätt olja. lyfta till max. höjd. olja. Gafflarna höjs inte. - Ingen hydraulolja. - Tillsätt olja. - Smuts i oljan. - Byt olja. - Sänkventilen har ställts in fel. - Ställ in justerskruven (se ”Ställa in spakens lägen”, punkt 5).
-
Page 10: Safety Instructions
INTRODUCTION Congratulations for choosing this high-quality STRONG LINE product! We hope it will be of great help to you. Remember to read the instruction manual before us- ing the appliance for the first time in order to ensure safe usage. If you have any doubt or problems, please contact your dealer or the importer. -
Page 11: Technical Data
TECHNICAL DATA TK2501A TK2501B Capacity 2500 kg 2500 kg Max. lift height 200 mm 200 mm Lowest fork height 85 mm 85 mm Fork length 1150 mm 800 mm Overall width 540 mm 540 mm ∅ 200 mm ∅ 200 mm Steering wheel ∅... -
Page 12: Maintenance
Adjusting the control lever positions After assembling the handle, you can adjust the three positions as follows: 1. First tighten the setting screw on the crank link until the LOWER position functions properly. 2. If the forks elevate while pumping in the NEUTRAL position, turn the setting screw clock- wise until pumping the handle does not raise the forks and the NEUTRAL position func- tions properly. -
Page 13: Troubleshooting
TROUBLESHOOTING Problem Cause Solution The forks cannot be - There is not enough hydraulic - Add oil. lifted to max. height. oil. The forks do not lift - There is no hydraulic oil. - Add oil. - The oil has impurities. - Change the oil. - Page 14 RÄJÄYTYSKUVA • SPRÄNGSKISS • EXPLODED VIEW Pumppu-kokoonpano • Pumpenhet • Pump assembly...
-
Page 15: Part Description
Part Description Part Description Steel ball Movable pin Wheel jack Steering wheel axle Dust ring Bearing O-ring B33A Steering wheel (Nylon) Cylinder B33B Steering wheel (PU) O-ring B33C Steering wheel (Rubber) Seal ring Retaining ring Pump body Dust cover Axle pin Steel ball Spring pin Needle valve seat... - Page 16 Runko • Stomme • Frame Part Description Part Description F9101 Frame F9116 Wheel frame F9102 Setting screw F9117 Nylon washer F9103 Spring pin F9118 Spring pin 14/6 F9104 Axle F9119 Axle F9105 Nylon washer F9120 Axle F9106 Bushing F9121A Single load roller (PU) F9107 Torsion tube assembly F9121B Single load roller (Nylon)
- Page 17 Kahva • Handtag • Handle Part Description Part Description H9301 Handle H9311 Rivet H9302 Torsional spring H9312 Connection block H9303 Spring leaf H9313 Rod and chain H9304 Spring pin H9316 Self-locking nut H9305 Nylon roller H9317 Shaft H9306 Spring pin H9318 Bushing H9307 Spring pin...
