Summary of Contents for AYA AFD132EW

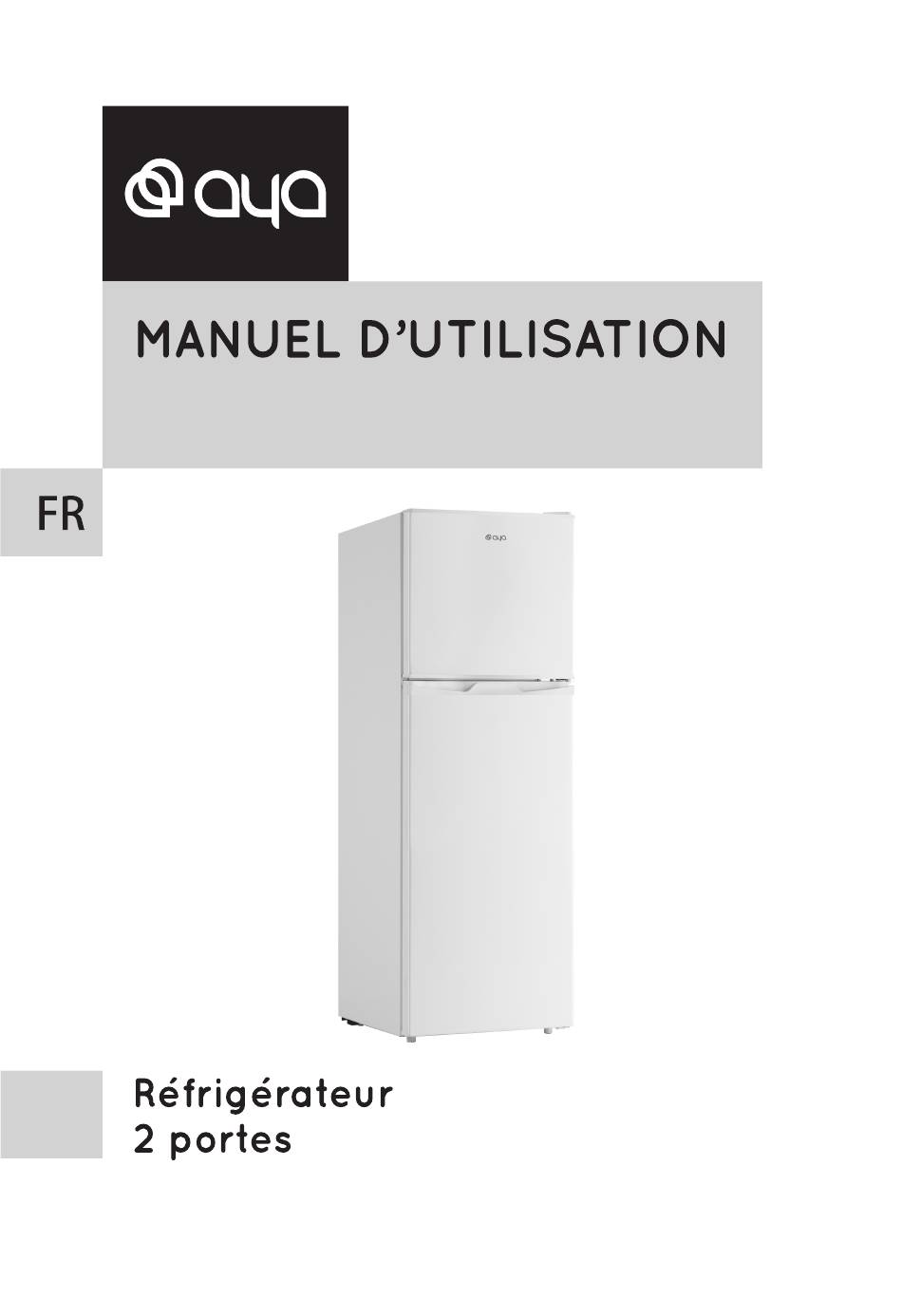

  • Page 1 AFD132EW...
  • Page 2 TABLE DES MATIERES Consignes de sécurité importantes - 1 - Description de I'appareil - 7 - Transport et mise en route - 8 - Installation - 8 - Première utilisation - 9 - Test - 10 - Contrôle de la température - 10 - Stockage des aliments - 11 -...
  • Page 3 CET APPAREIL EST DESTINE A UN USAGE DOMESTIQUE UNIQUEMENT! Veuillez lire attentivement toutes les instructions avant la première utilisation et conservez-les pour une référence ultérieure. CONSIGNES DE SECURITE IMPORTANTES Cet avertissement ne s'applique qu'au marché EUROPEEN! Lorsque vous utilisez un appareil électrique, les précau- tions de sécurité...
  • Page 4 ourus. Les enfants ne doivent pas jouer avec I'appareiL Le nettoyage et I'entretien par I'usager ne doivent pas être effectués par des enfants,sans surveillance. 2. Les enfants âgés de 3 à 8 ans sont autorisés à placer et enlever des articles des appareils de réfrigération. 3.
  • Page 5 10. Placer I'appareil contre un mur avec une distance n'excédant pas 75 mm et plus de 50 mm. 11. AVERTISSEMENT: Lors du positionnement de I'ap- pareil, s'assurer que le cordon d'alimentation n'est pas coincé ni endommagé. 12. AVERTISSEMENT: Ne pas placer des prises de cou- rant mobiles et multiples ni de blocs d'alimentations élec- triques portables à...
  • Page 6 16. Insérez la fiche dans la prise unique ayant une mise à la terre. 17. N'utilisez jamais I'appareil dans un endroit où des matières combustibles et inflammables sont con- servées. 18. Pour les raisons de sécurité, assurez-vous de réparer ou remplacer les pièces dans un agent de service agréé.
  • Page 7 30. Pour éviter tout risque d'électrocution, n'utilisez jamais cet appareil avec les mains humides, en vous tenant sur une surface humide ou dans I'eau. 31. Cet appareil ne doit pas être utilisé à I'extérieur et ne doit pas être exposé à la pluie. 32.
  • Page 8 42. II est recommandé d'examiner régulièrement le câble d'alimentation pour déceler tout signe de détérioration éventuelle, et I'appareil ne doit pas être utilisé si le câble est endommagé. 43. En ce qui concerne les informations pour remplacer les lampes d'éclairage de I'appareil, référez-vous au para- graphe «ENTRETIEN ET MAINTENANCE»...
  • Page 9 DESCRIPTION DE L'APPAREIL 1. Clayette du congélateur 5. Bac à légumes et fruits 2. Thermostat du réfrigérateur 6. Pieds ajustables 3. Clayette du réfrigérateur 7. Compartiment bouteilles 4. Couvercle du bac 8. Compartiment oeufs Remarque: Les clayettes en verre et le bac à légumes peuvent être retirés et insérés pour le nettoyage et le stockage des aliments en fonction de I'appareil.
  • Page 10 TRANSPORT ET MISE EN ROUTE Lors du transport de cet appareil, prenez-le par la base et inclinez doucement l'appareil jusqu’à 45° maximum. Ne soulevez pas l'appar- eil par la poignée de la porte. Ne mettez pas l'appareil dans une posi- tion totalement horizontale ou à...
  • Page 11 PREMIERE UTILISATION Avant d'utiliser le réfrigérateur, retirez tous les matériaux d'embal- lage et protections dans le réfrigérateur. Ajustez les pieds réglables et nettoyez I'intérieur et I'extérieur du réfrigérateur avec de I'eau et une solution détergente douce. Rincez soigneusement et séchez avec un chiffon doux.Ne démarrez pas le réfrigérateur immédiatement après I'installation.
  • Page 12 TEST Nettoyez tous les éléments du réfrigérateur avec de I'eau et une solution détergents douce. Rincez soigneusement et séchez avec un chiffon doux. Note: les parties électriques de I'appareil peuvent être nettoyées uniquement avec un chiffon sec. Placez le bouton de contrôle de la température sur la position « 3 », allumez I'appareiI.
  • Page 13 Remarque: la température aura un impact sur la durée de conserva- tion des aliments. Réglez la température si nécessaire. Une tempéra- ture non adéquate accélérera la détérioration des aliments et sera source de gaspillage. STOCKAGE DES ALIMENTS Votre appareil est équipé des accessoires comme indiqué dans la section «...
  • Page 14 • Faites refroidir les aliments chauds avant de les mettre au réfrigérateur. Produits laitiers et oeufs • La plupart des aliments laitiers préemballés comportent une « date de péremption / date limite de consommation / à utiliser de préférence avant » imprimée sur leur emballage. Rangez-les dans le compartiment du réfrigérateur et respectez la date recom- mandée.
  • Page 15 papier d'aluminium. • Si vous les entreposez une nuit ou plus, veillez à acheter du pois- son très frais. Les poissons entiers doivent être rincés à I'eau froide pour enlever les écailles et les saletés, puis asséchés avec des serviettes en papier. Placez le poisson entier ou les filets dans un sac en plastique seelie.
  • Page 16 Aliments réfrigérés Pour une conservation optimisée, veuillez vous référer au temps de conservation indiqué dans le tableau ci-dessous. Storage Aliment Emplacement time Le beurre, le fromage Casier supérieur de porte 3 jours Les oeufs Casier de porte 3 jours Les fruits, les légumes, la salade Bac à...
  • Page 17 Stocker des aliments surgelés Stockez-les à une température inférieure ou égale è -18°C. Évitez d'ouvrir la porte du compartiment de congélation inutilement. Congeler des aliments frais Congelez uniquement des aliments frais et en bon état. Pour préserver au mieux la valeur nutritionnelle, la saveur et la couleur des légumes, il faut les blanchir avant de les congeler.
  • Page 18 Emballages appropriés : Film plastique, film tubulaire de polyéthylène, papier aluminium. Ces produits sont disponibles dans les magasins spécialisés. Durée de stockage des aliments surgelés recommandée dans le congélateur Ces durées diffèrent selon le type d'aliment. Les aliments que vous congelez peuvent être conservés de 1 à...
  • Page 19 DEGIVRAGE Le réfrigérateur se dégivre de manière entièrement automatique. Lorsque I'unité de réfrigération fonctionne, des perles de condensa- tion ou du givre se forment à I'arrière du réfrigérateur. Ce phénomène est normal. II n'est pas nécessaire d'essuyer la conden- sation ou le givre. Le panneau arrière se dégivre automatiquement. L'eau de condensation s'écoule dans le canal de condensation et est amenée vers I'unité...
  • Page 20 CONSEILS ETASTUCES PRATIQUES Conseils pour économiser de I'énergie Nous vous recommandons de suivre les instructions présentées ci-dessous pour économiser de I'énergie. • Dans la mesure du possible, évitez de laisser la porte ouverte trop longtemps pour conserver de I'énergie. • Assurez-vous que I'appareil ne soit pas situé à proximité de sources de chaleur (lumière directe du soleil, four ou cuisinière électrique,etc.) •...
  • Page 21 • Aliments cuisinés, plats froids, etc. : Ils doivent être ouverts et peuvent être placés sur n'importe quelle clayette. • Fruits et légumes : Ils doivent être stockés dans le bac prévu à cet effet. • Beurre et fromage : Ils doivent être emballés hermétiquement avec du papier aluminium ou un film plastique.
  • Page 22 Eteindre votre appareil Si I'appareil doit être éteint pendant une longue période, il faut pren- dre les précautions suivantes pour éviter I'apparition de moisissures. 1. Retirez toute nourriture. 2. Débranchez I'alimentation électrique. 3. Nettoyez et séchez soigneusement I'intérieur de I'appareil. 4.
  • Page 23 nettoyants abrasifs ni de solvants organiques tels que du Benzène. Ils peuvent abîmer la surface de I'appareil et présentent un risque d'incendie. Nettoyage intérieur II faut nettoyer I'intérieur de I'appareil régulièrement. II sera plus facile de le nettoyer s'il contient peu de nourriture. Essuyez les parois intérieures du réfrigérateur avec une solution au bicarbonate de soude faiblement concentrée, puis rincez à...
  • Page 24 INVERSION DU SENS D'OUVERTURE DE LA PORTE Le côté d'ouverture de la porte peut être inversé, si le site d'installa- tion le permet. AVERTISSEMENTS: Lors du changement du côté où la porte s'ou- vre, I'appareil ne doit pas être branché au secteur. Retirez d'abord la fiche du secteur.
  • Page 25 3. Démontez la charnière du milieu à I'aide d'un tournevis. Soulevez la porte vers le haut pour la dégager de la char- nière inférieure. Retirez la porte et déposez-la doucement sur une surface rembourrée. 4. Changez la position de la charnière inférieure et le pied réglable de I'autre côté...
  • Page 26 7. Placez la porte du réfrigérateur sur la charnière du milieu, en vous assurant que la goupille de charnière est insérée dans le trou au bas de la porte du réfrigérateur. Ensuite, placez la char- nière supérieure, vissez la porte et vissez le boulon, recouvrez le couver- cle de charnière gauche et vissez le boulon.
  • Page 27 AVERTISSEMENT: Cet indicateur est prévu pour fonctionner uniquement avec votre réfrigérateur, veillez à ne pas l'utiliser dans un autre réfrigérateur (en effet, la zone la plus froide n'est pas iden- tique), ou pour une autre utilisation. Vérification de la température dans la zone la plus froide Une fois l'installation de l'indicateur de température réalisée, vous pourrez vérifier régulièrement que la température de la zone la plus froide est correcte, et, le cas échéant, ajuster le thermostat en...
  • Page 28 SPECIFICATIONS TECHNIQUES AFD132EW...
  • Page 30 AFD132EW Référence: Tension nominale: 220-240V~ 1.0A Courant nominal: Fréquence nominale: 50Hz Puissance de la lampe: Classe climatique: N/ST Gaz réfrigérant: R600a(40g) Classe de protection contre choc électrique: Mousse d'isolation: CYCLOPENTANE Classe climatique: - Tempéré étendu (SN): «cet appareil frigorifique est destiné à être utilisé...
  • Page 31 DEPANNAGE Symptôme Cause Solution Assurez-vous que l'appareil est bien branché et que la L'appareil ne Pas d'alimentation prise morale fonctionne électrique fonctionne bien (en y branchant un autre appareil par exemple) Un fusible a sauté Remplacez le fusible Stabiliser la base du L'appareil n'est pas réfrigérateur en réglant parallèle au sol,...
  • Page 32 Symptôme Cause Solution Des aliments ont Jeter les aliments L'appareil périmés à l'intérieur du périmés et emballez dégage de réfrigérateur les autres mauvaises L'intérieur de I'appareil Nettoyer I'intérieur odeurs à besoin d'être nettoyé de I'appareil Si votre appareil montre d'autres symptômes que ceux décrit cides- sus, veuillez appeler le service après vente du magasin revendeur.
  • Page 33 ENLEVEMENT DES APPAREILS MENAGERS USAGES la directive européenne 2012/19/UE sur les déchets d'équipements électriques et électro- niques (DEEE) , exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de valori- sation et de recyclage des matériaux qui les composent, et de réduire I'impact sur la santé...
  • Page 34 AFD132EW...

  • Page 35: Table Of Contents

    TABLE OF CONTENTS Important safety instructions - 34 - Structure illustration - 39 - Transport and handing - 40 - Installation - 40 - First use - 41 - Test - 42 - Temperature control - 42 - Storage of food - 43 - Defrosting - 48 -...

  • Page 36: Important Safety Instructions

    This product is for household use only! Please read these instructions carefully before the first use of this product and save this manual for your future reference. IMPORTANT SAFETY INSTRUCTIONS This warning is only for EUROPEAN market only! When using an electrical appliance, basic precautions should always be followed, including the following: 1.
  • Page 37 food storage compartments of the appliance, unless they are of the type recommended by the manufacturer. 8. Do not store explosive substances such as aerosol cans with a flammable propellant in this appliance. 9. This appliance is intended to be used in household and similar applications such as - staff...
  • Page 38 - If the refrigerating appliance is left empty for long peri- ods, switch off, defrost, clean, dry, and leave the door open to prevent mould developing within the appliance. 14. Unplug the appliance from outlet when not in use, before putting on or taking off parts, before cleaning. 15.
  • Page 39 28. To fix stably, the appliance must be placed on a flat and solid surface. It should not be laid on any soft materi- 29. Do not place any other appliance on top of the refrig- erator, and do not wet it. 30.
  • Page 40 42. It is recommended to check regularly the supply cord for any sign of possible deterioration, and the appliance should not be used if the cable is damaged. 43. Regarding the information for replacing of the lamps of the appliance, thanks to refer to the paragraph "CLEANING AND CARE"...

  • Page 41: Structure Illustration

    STRUCTURE ILLUSTRATION 1. Freezer shelf 5. Fruit and vegetable case 2. Refrigerator temperature 6. Regulating feet control knob 7. Big bottle rack 3. Refrigerator shelf 8. Egg shelves fence 4. Crisper cover Note: The glass shelves and the crisper can be removed and insert- ed for cleaning and storing of food according to the appliance.

  • Page 42: Transport And Handing

    TRANSPORT AND HANDING When transportation, hold the base and lift the refrigerator carefully with an angle inferior at 45 degree. Never hold the door handle as support. Never place it upside down nor horizontally. Push refrigera- tor on its basis and place it thanks to its roller feet. INSTALLATION This refrigerating appliance is not intended to be used as a built-in appliance.

  • Page 43: First Use

    FIRST USE Before the use of the refrigerator, remove all the packages, including bottom cushion and foam pads and rubber belts in the refrigerator. Adjust the feet and clear the outside and inside of the refrigerator with warm cloth. Do not start the refrigerator immediately after vertical placement. Only start it after 2-6 hours standing to ensure its proper operation.

  • Page 44: Test

    TEST Clean the parts of the refrigerator with lukewarm water on a soft cloth or with a neutral detergent and with clear water, then wipe them dry. Notes: Electric parts of the refrigerator can only be wiped by dry cloth. Turn the thermostat knob on the "3"...

  • Page 45: Storage Of Food

    Note: the temperature will impact the storage time of food. Set the temperature as necessary. Warmer will accelerate food spoilage and colder will frozen food bad. Thus food to be wasted. STORAGE OF FOOD Your appliance has the accessories as the ''Structure illustration" showed in general, with this part instruction you can have the right way to storage your food.
  • Page 46 • Butter can become tainted by strong smelling foods so it is best stored in a sealed container. • Eggs should be stored in the fridge compartment. Red meat • Place fresh red meat on a plate and loosely cover with waxed paper, plastic wrap or foil.
  • Page 47 Take care not to store the following at temperatures of less than 7°C for long periods: Citrus fruit, melons, aborigines, pineapple, papaya, curettes, passion fruit, cucumber, peppers, tomatoes. Undesirable changes will occur at low temperatures such as softening of the flesh, browning and/or accelerated decaying. Do not refrigerate avocados (until they are ripe), bananas and mangoes.
  • Page 48 Storing frozen food Store at -18°C or colder. Avoid opening the freezer compartment door unnecessarily. Freezing fresh food Freeze fresh and undamaged food only. To retain the best possible nutritional value, flavour and colour, vege- tables should be blanched before freezing. Aubergines, peppers, zucchini and asparagus do not require blanch- ing.
  • Page 49 Recommended storage times of frozen food in the freezer com- partment These times vary depending on the type of food. The food that you freeze can be preserved from 1 to 12 months (minimum at - 18°C). Food Storage time Bacon, casseroles, milk 1 month Bread, ice cream, sausages, pies, prepared shellfish, oily fish...

  • Page 50: Defrosting

    DEFROSTING Refrigerator compartment defrosts fully automatically While the refrigerating unit is running, beads of condensation or hoarfrost from at the back of the refrigerator compartment. This is normal. It is not necessary to wipe off the condensation or frost. The rear panel defrosts automatically.

  • Page 51: Helpful Hints And Tips

    HELPFUL HINTS AND TIPS We recommend that you follow the tips below to save energy. • Try to avoid keeping the door open for long periods in order to conserve energy. • Ensure the appliance is away from any sources of heat(Direct sunlight, electric oven or cooker etc) •...
  • Page 52 Hints for freezing • When first starting-up or after a period out of use, let the appli- ance run at least 2 hours on the higher settings before putting food in the compartment. • Prepare food in small portions to enable it to be rapidly and com- plete frozen and to make it possible to subsequently thaw only the quantity required.

  • Page 53: Cleaning And Care

    CLEANING AND CARE For hygienic reasons the appliance (including exterior and interior accessories) should be cleaned regularly at least every two months. WARNING: The appliance must not be connected to the mains during cleaning. Danger of electrical shock! Before cleaning switch the appliance off...
  • Page 54 Caution! • Don't use sharp objects to remove frost from the freezer. Only after the interior completely dry should the appliance be switched back on and plugged back into the mains socket. Door seals cleaning Take care to keep door seals clean. Sticky food and drinks can cause seals to stick to the cabinet and tear when you open the door.

  • Page 55: Door Reverse

    DOOR REVERSE Users can change the direction of opening according to one's own needs. The concrete operating sequence is as follows: 1. Screw off the bolt which in right hinge cover with cross opener, take off the right hinge cover, screw off the upper and lower hinge bolts.
  • Page 56 5. Remove the hinge pin that is in the bottom of the fridge and freezer door. At the other side of the fridge and freezer door, insert the replacement hinge pin that is supplied with the appli- ance. 6. Place the fridge door on the lower hinge, making sure that the hinge pin is inserted in the hole at the bottom of the fridge door.

  • Page 57: Coldest Zone In The Refrigerator

    COLDEST ZONE IN THE REFRIGERATOR This symbol indicates the location of the coldest zone of the refrig- erator, The area is bounded below by the glass crisper, and above by the symbol or the rack positioned at the same height. To ensure the temperature in this area, do not change the position- ing of the shelf.
  • Page 58 If the indicator of temperature turns WHITE, this means that the temperature is too high; in this case, increase the refrigerator temperature control setting and wait for 12 hours before performing a new visual inspection of the indicator. When fresh food has been introduced or the door has been left open, it is possible for the indicator of temperature to turn WHITE after a while.

  • Page 59: Technical Specifications

    TECHNICAL SPECIFICATIONS AFD132EW...
  • Page 61 AFD132EW Reference: Rated voltage: 220-240V~ 1.0A Ampere: Rated frequency: 50Hz Lamp power: Climate class: N/ST Refrigerant: R600a(40g) Protection against electrical shock: Insulation foam: CYCLOPENTANE Climate class: - Extended temperate(SN): 'this refrigerating appliance is intended to be used at ambient temperatures ranging from 10°C to 32 °C';...

  • Page 62: Troubleshooting

    TROUBLESHOOTING If your device shows the other symptoms that those described below, please call the service after sale of the shop a retailer. Symptom Cause Solution Check the plug connecting it others There is no power appliance, or verify supply that the appliance is appliance connected to the plug...
  • Page 63 Symptom Cause Solution Turn the knob of appliance The temperature is regulation of doesn't badly adjusted temperature on cool "3" or more enough Food made obsolete Throw away obsolete inside the refrigerator food and wrap the other There are smells in The inside of the Clean the inside of appliance...
  • Page 64 CORRECT DISPOSAL OF THIS PRODUCT European directive 2012/19/EU on Waste from Electrical and Electronic Equipment (WEEE), requires that used household appliances are not thrown into the normal municipal waste stream. Used appliances must be collected separately in order to optimize the rate of recovery and recycling of materials that compose them, and to reduce the impact on human health and on the environment.
