Grundig TVR 3701 SV/FR Service Manual

Hide thumbs

page of 56

/ 56
Bookmarks

Available languages

Quick Links

Download this manual

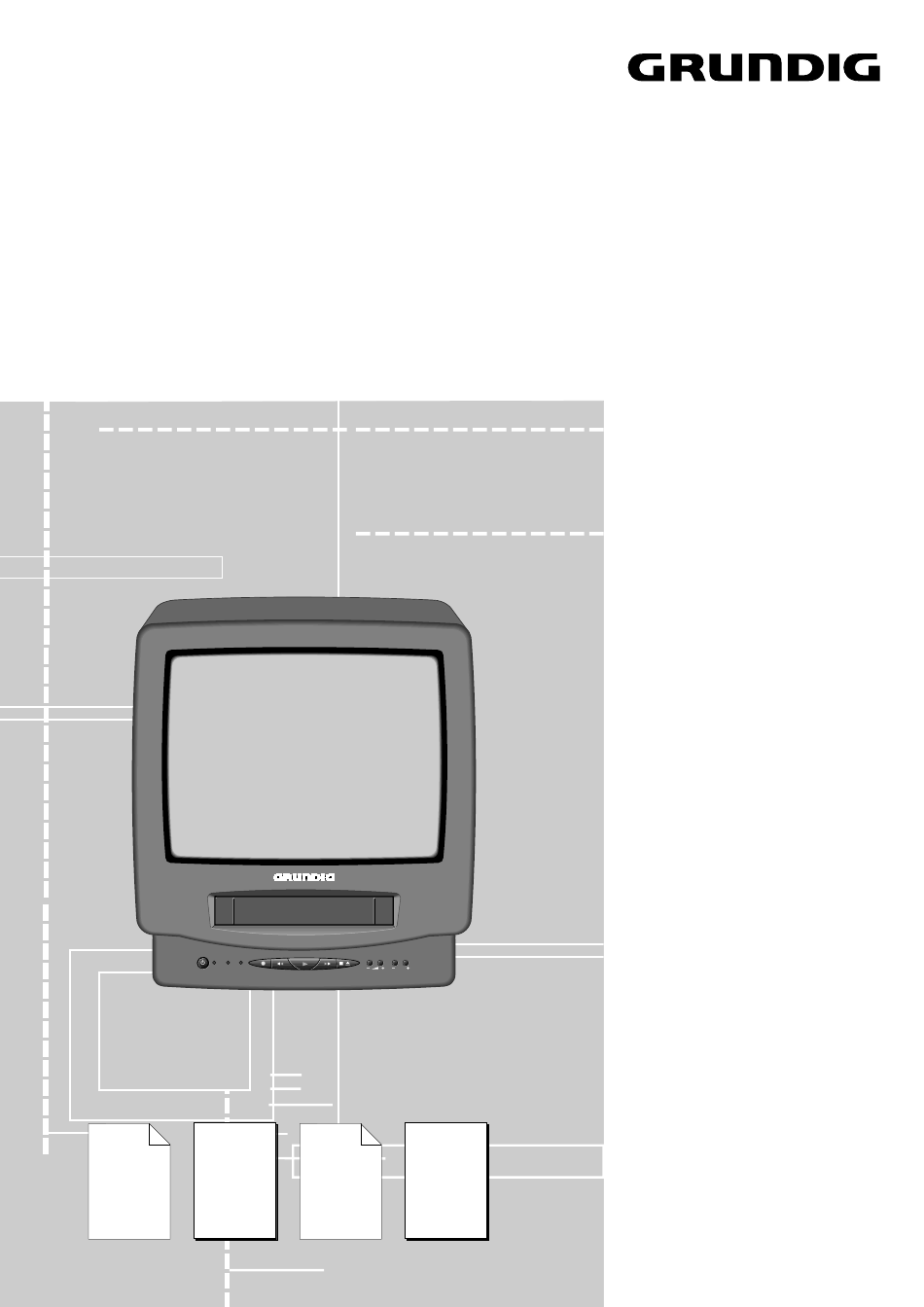

Service Manual

TIMER

RECORD

Zusätzlich erforderliche

Unterlagen für den Komplettservice

Additionally required

Service Manuals for the Complete Service

Service

Ergänzung

Supplement

Manual

TVR 3710...

TVR 5100...

TVR 5500...

Sach-Nr./Part No.

72010-525.02

72010-525.00

Service

Ergänzung

Supplement

Manual

Sicherheit

Safety

Sach-Nr./Part No.

72010-525.01

72010-800.00

Code d'études AA

EvolutionCode AA

TVR 3705 FR

Code d'études AB

EvolutionCode AB

TVR 3701 SV/FR

TVR 3710 FR

TVR 5100 FR

TVR 5120 FR

TVR 5500 FR

Btx * 32700 #

Sachnummer

Part Number 72010-525.02

Änderungen vorbehalten

Subject to alteration

Printed in Germany

VK 24/221 0497

Need help?

Do you have a question about the TVR 3701 SV/FR and is the answer not in the manual?

Questions and answers

Summary of Contents for Grundig TVR 3701 SV/FR

Page 1 Service Manual Code d'études AA EvolutionCode AA TVR 3705 FR Code d'études AB EvolutionCode AB TVR 3701 SV/FR TVR 3710 FR TVR 5100 FR TVR 5120 FR TVR 5500 FR TIMER RECORD Zusätzlich erforderliche Unterlagen für den Komplettservice Additionally required...
Page 2 Remplacement d'éléments de la mécanique Service Manual TVR Replacement of Tape Deck Components Service Manual TVR Réglages ..........Service Manual TVR 5-10 Adjustments ..........Service Manual TVR 5-10 Listes de pièces détachées ....E-1…E-12 Spare Parts Lists ....... E-1…E-12 1 - 2 GRUNDIG Service...
Page 3 • • • • • • 69 Programmes + 1 AV • • • • • • Prise casque / Headphone Jack • • • • • • Embase EURO-AV / Socket • • Prises LINE/CV / Sockets GRUNDIG Service 1 - 3...
Page 4 R, G, and B inputs of the picture et R3917 aux entrées R.V.B. du tube: tube dependent on the TVR model: TVR 37… 115V TVR 37… 115V TVR 51… / TVR 55…: 140V TVR 51… / TVR 55…: 140V 1 - 4 GRUNDIG Service...
Page 5 1922 (PLSP14) 1969 1963 Picturetube-PCB 1929 # 2567. SCREEN VRGB GNDA Component side HEATER AQUADAC RFK 5 RFK 5 # 2559. GROUND LEAD ( OPTION ) *#2629. (# 2556.) # 2561. # 2517. E.H.T FOCUS SCREEN GRUNDIG Service GRUNDIG Service...
Page 6 Circuits imprimés et schémas électriques / Layout of PCBs and Circuit Diagrams Circuits imprimés et schémas électriques / Layout of PCBs and Circuit Diagrams Plan des connexions / Wiring Diagram TVR 51… Reference DE....P 4-63 KSMD ..P 4-31 Tube PCB ...P 4-27 AL ....P 4-62 IO....P 4-55 KSPD..P 4-37...
Page 7 1921 (PLSP21) 1969 1963 1929 Picturetube-PCB VRGB # 2567. SCREEN GNDA HEATER Component side AQUADAC RFK 5 RFK 5 # 2559. GROUND LEAD ( OPTION ) *#2629. (# 2556.) # 2561. # 2589. E.H.T FOCUS SCREEN GRUNDIG Service GRUNDIG Service...
Page 8 Circuits imprimés et schémas électriques / Layout of PCBs and Circuit Diagrams Circuits imprimés et schémas électriques / Layout of PCBs and Circuit Diagrams Synoptique des circuits imprimés / Block Circuit Diagram (TV) TV PART - Signal-Chassis TXT - PART - Signal-Chassis 4 - 7 4 - 8...
Page 9 Circuits imprimés et schémas électriques / Layout of PCBs and Circuit Diagrams Reference DE....P 4-63 KSMD ..P 4-31 Tube PCB ...P 4-27 AL ....P 4-62 IO....P 4-55 KSPD..P 4-37 TV ....P 4-49 CO .....P 4-43 GSPD ..P 4-16 TU2....P 4-52 VS....P 4-59 GRUNDIG Service 4 - 9...
Page 10 Circuits imprimés et schémas électriques / Layout of PCBs and Circuit Diagrams TVR 37… FR, TVR 51… FR, TVR 55… FR Synoptique des circuits imprimés / Block Circuit Diagram (Video-Analog) - Signal-Chassis Signal-Chassis 4 - 10 GRUNDIG Service...
Page 11 Reference DE....P 4-63 KSMD ..P 4-31 Tube PCB ...P 4-27 AL ....P 4-62 IO....P 4-55 KSPD..P 4-37 TV ....P 4-49 CO .....P 4-43 GSPD ..P 4-16 TU2....P 4-52 VS....P 4-59 Signal-Chassis Signal-Chassis Signal-Chassis 7601 GRUNDIG Service GRUNDIG Service...
Page 12 Circuits imprimés et schémas électriques / Layout of PCBs and Circuit Diagrams Circuits imprimés et schémas électriques / Layout of PCBs and Circuit Diagrams Synoptique des circuits imprimés / Block Circuit Diagram (Digital) Signal-Chassis Signal-Chassis 4 - 13 4 - 14...
Page 13 Circuits imprimés et schémas électriques / Layout of PCBs and Circuit Diagrams Reference DE....P 4-63 KSMD ..P 4-31 Tube PCB ...P 4-27 AL ....P 4-62 IO....P 4-55 KSPD..P 4-37 TV ....P 4-49 CO .....P 4-43 GSPD ..P 4-16 TU2....P 4-52 VS....P 4-59 LB 1897 GRUNDIG Service 4 - 15...
Page 14 BECAUSE A HOT GROUND IS PRESENT IN THE POWER SUPPLY CIRCUIT, AN ISOLATION TRANSFORMER MUST BE USED. ALSO, IN ORDER TO HAVE THE ABILITY TO INCREASE THE INPUT VOLTAGE SLOWLY, WHEN TROUBLESHOOTING THIS TYPE OF POWER SUPPLY CIRCUIT, A VARIABLE ISOLATION TRANSFORMER IS REQUIRED. HOT PART 4 - 16 GRUNDIG Service...
Page 15 BAV21 BC557B 1923 2513 14,7V 3536 3530 2516 100u PROT 100n 2582 3554 220n v-shift 7550 STBY BC547B 9514 VCOMP PROTECTION 3517 2520 5556 GND9A GNDAU 100u 470E (12V Audio) GNDAU to Signal-Chassis (TV) 1911 v-amp GRUNDIG Service GRUNDIG Service...
Page 16 Circuits imprimés et schémas électriques / Layout of PCBs and Circuit Diagrams Circuits imprimés et schémas électriques / Layout of PCBs and Circuit Diagrams Châssis étage de puissance / Power Chassis TVR 51… (GSPD) 1921 C15 1926 K33 2314 D10 2324 K 2 2330 I 8 2337 L 9...
Page 17 3531 1926 VRGB 3551 GNDA HEATER AQUADAG 24,3V 7578 23,6V BC557B 1923 14,7V 2516 PROT 330n 2582 3554 220n v-shift 7550 BC547B VCOMP PROTECTION 3514 3517 2520 5556 GNDAU GND9A 100u 120E (12V Audio) v-amp GRUNDIG Service 4 - 21...
Page 18 BECAUSE A HOT GROUND IS PRESENT IN THE POWER SUPPLY CIRCUIT, AN ISOLATION TRANSFORMER MUST BE USED. ALSO, IN ORDER TO HAVE THE ABILITY TO INCREASE THE INPUT VOLTAGE SLOWLY, WHEN TROUBLESHOOTING THIS TYPE OF POWER SUPPLY CIRCUIT, A VARIABLE ISOLATION TRANSFORMER IS REQUIRED. HOT PART 4 - 22 GRUNDIG Service...
Page 19 BYD33D BC557B 1923 2513 14,7V 3536 3530 2516 100u PROT 100n 2582 3554 v-shift 7550 220n STBY BC547B 9514 VCOMP PROTECTION 3517 2520 5556 GNDAU GND9A 100u 330E (12V Audio) GNDAU v-amp to Signal-Chassis (TV) 1911 GRUNDIG Service GRUNDIG Service...
Page 20 Circuits imprimés et schémas électriques / Layout of PCBs and Circuit Diagrams Circuits imprimés et schémas électriques / Layout of PCBs and Circuit Diagrams Châssis étage de puissance / Power Chassis (GSPD) 1921, 1922, 1923 —> Etage de traitement du signal / Signal-Chassis (1909, 1911, 1912) Reference DE....P 4-63 KSMD ..P 4-31...
Page 21 3901 3918 3918 D 3 3907 2903 3919 D 4 0030 3920 D 2 3905 3919 3921 D 4 3904 3922 C 5 3924 A 5 3925 B 2 3926 B 2 3927 C 2 GRUNDIG Service 4 - 27...
Page 22 1961 D12 1962 D13 TO POWER PCB 1925 1967 A 2 TO SIGNAL-CHASSIS 1913 (TV-part) 1969 J 2 Reference DE....P 4-63 KSMD ..P 4-31 Tube PCB ...P 4-27 3911 2901 J 4 AL ....P 4-62 IO....P 4-55 KSPD..P 4-37 TV ....P 4-49 2902 B 3 2903 D 3 CO .....P 4-43...
Page 23 1962 D13 1966 D12 1967 A 2 TO POWER PCB 1925 TO SIGNAL-CHASSIS 1913 (TV-part) 1969 J 2 3911 2901 J 4 Reference DE....P 4-63 KSMD ..P 4-31 Tube PCB ...P 4-27 2902 B 3 2903 D 3 AL ....P 4-62 IO....P 4-55 KSPD..P 4-37 TV ....P 4-49...
Page 24 Circuits imprimés et schémas électriques / Layout of PCBs and Circuit Diagrams Circuits imprimés et schémas électriques / Layout of PCBs and Circuit Diagrams Etage de traitement du signal / Signal Chassis (KSMD) Vue côté composants View of Component Side 5015 1918 5300...
Page 25 9080 F 9 9194 J 6 2511 G 9 3740 J 10 6803 H 3 9081 F 7 9195 J 6 2513 E 1 3743 I 6 6804 J 4 9082 F 7 9197 K 4 GRUNDIG Service 4 - 33...
Page 26 3702 K 13 3883 L 3 4098 L 7 7100 A 8 2243 K 14 2732 I 8 3212 J 8 3451 D 13 3705 K 13 3884 L 5 4099 G 9 7101 A 8 4 - 34 GRUNDIG Service...
Page 27 3887 3888 2232 2214 2893 2894 3773 3774 3896 3246 2889 4880 4213 3744 3745 3742 4002 7710 7882 3883 3266 3751 4130 6206 4227 7213 6207 7708 7707 3770 7205 3251 2746 3254 3238 3239 GRUNDIG Service GRUNDIG Service...
Page 28 Circuits imprimés et schémas électriques / Layout of PCBs and Circuit Diagrams Circuits imprimés et schémas électriques / Layout of PCBs and Circuit Diagrams Etage de traitement du signal / Signal Chassis (KSPD) Vue côté composants View of Component Side 5015 1918 5300...
Page 29 9069 D 10 9184 K 6 2430 D 13 3682 H 10 6517 A 1 9070 D 10 9185 L 5 2450 E 11 3690 F 10 6690 F 10 9071 H 13 9186 L 5 GRUNDIG Service 4 - 39...
Page 30 3698 E 10 3873 K 2 4090 K 14 7060 A 3 2243 K 14 2731 J 9 3211 J 8 3450 D 13 3700 L 12 3874 K 2 4091 K 13 7100 A 8 4 - 40 GRUNDIG Service...
Page 31 3887 3888 2232 2214 2893 2894 3773 3774 3896 3246 2889 4880 4213 3744 3745 3742 4002 7710 7882 3883 3266 3751 4130 6207 4227 7213 6206 7708 7707 3770 7205 3251 2746 3254 3238 3239 GRUNDIG Service GRUNDIG Service...
Page 32 Circuits imprimés et schémas électriques / Layout of PCBs and Circuit Diagrams Circuits imprimés et schémas électriques / Layout of PCBs and Circuit Diagrams Etage de traitement du signal – Module de commande (KSMD - CO) Signal Chassis - Keyboard Control Unit (KSMD - CO) 3800 5STBY GOLDCAP...
Page 33 3858 J 9 3859 K10 3862 K 8 3863 E 4 3864 E 4 3865 E 6 3866 E 6 3867 E 7 3868 I 6 3869 I 5 3870 A18 3871 A19 3872 A19 3873 A19 GRUNDIG Service 4 - 45...
Page 34 1859 1860 WIND 1861 (VERS.2) (VERS.2) (VERS.2) (VERS.2) 5STBY 5STBY STBY (VERS.1) Pr-Down Vol- (VERS.1) (VERS.1) STBY (VERS.1) 1878 1879 1880 1881 2,3V 7860 3862 BC84 820E for VERS. 2 VERSION 1 GNDD STBY/ON STBY/ON 4 - 46 GRUNDIG Service...
Page 35 STBL1 8MHz delete for 3856 J 7 VERSION 2 3857 J 9 GNDD 3858 K 9 7861 3855 3859 K10 BC847B 330E 3860 I 7 GNDD GNDD GNDD for VERS. 2 only GNDD 3861 I 6 GRUNDIG Service GRUNDIG Service...
Page 36 Circuits imprimés et schémas électriques / Layout of PCBs and Circuit Diagrams Circuits imprimés et schémas électriques / Layout of PCBs and Circuit Diagrams Etage de traitement du signal – C.I. de traitement du signal TV (TV) Signal Chassis – TV Signal Electronics (TV) +12A 5AS2 7700...
Page 37 3211 E19 6242 E31 3212 D19 6261 J27 3213 A18 6262 L27 3214 A18 6263 M27 3215 D15 6706 L10 3216 D26 6707 I 2 3217 C24 6708 J 2 3218 E24 6709 B 7 GRUNDIG Service 4 - 51...
Page 38 2328 5TS2 5TS2 not used 120p VCC2 1301 3343 6302 2331 BA792 GNDT 40,4MHz-TRAP GNDT 3344 GNDT GNDT for S GNDT GNDT VCC1 5TS2 GNDT GNDT H = B/G L = D/K or MSTD +33V 4 - 52 GRUNDIG Service...
Page 39 4041 L = SECAM GNDT 5304 J18 5305 F 7 delete for MSTD 5307 K14 6300 D 8 GNDT 6301 D 8 5307 6302 G 8 7300 E11 7301 D15 7304 F 3 7306 B 7 GRUNDIG Service GRUNDIG Service...
Page 40 Circuits imprimés et schémas électriques / Layout of PCBs and Circuit Diagrams Circuits imprimés et schémas électriques / Layout of PCBs and Circuit Diagrams Etage de traitement du signal – IN/OUT / Signal Chassis – IN/OUT (KSMD – IO) Reference DE....P 4-63 KSMD ..P 4-31 Tube PCB ...P 4-27...
Page 41 7503 J 4 3521 7504 D14 7506 BC857B 7505 C12 GNDTV 7506 J 2 7507 I 2 7508 G12 7509 E11 7591 E 2 GNDTV 7592 H 5 GNDVS GNDVS 2Vpp 7593 H 8 2Vpp 2Vpp 1Vpp GRUNDIG Service GRUNDIG Service...
Page 42 Circuits imprimés et schémas électriques / Layout of PCBs and Circuit Diagrams Circuits imprimés et schémas électriques / Layout of PCBs and Circuit Diagrams Etage de traitement du signal – Vidéo/Chroma / Signal Chassis – Video/Chroma (VS) for SEC-DK only for MSTD only Reference DE....P 4-63...
Page 43 3025 E 3 3026 C 4 3027 D 5 3028 C 6 3029 D 5 3030 D 6 3031 M 1 3032 N 1 3033 N 2 3034 M 5 3035 N 4 5SE2 to IO from TV GRUNDIG Service GRUNDIG Service...
Page 44 Circuits imprimés et schémas électriques / Layout of PCBs and Circuit Diagrams Circuits imprimés et schémas électriques / Layout of PCBs and Circuit Diagrams Etage de traitement du signal – Procédure servo / Gestion mécanique (DE) Reference DE....P 4-63 KSMD ..P 4-31 Tube PCB ...P 4-27 AL ....P 4-62 IO....P 4-55...
Page 45 8008.000 75988-017.14 FLEXIBLE LEITUNG 1913-1967 (5P) CABLE EN NAPPE 1913-1967(5P) 8011.000 75988-017.15 FLEXIBLE LEITUNG 1912-1923 (7P) CABLE EN NAPPE 1912-1923 (7P) TVR 3701 SV/FR 8012.000 75988-017.16 FLEXIBLE LEITUNG 1911-1922 (5P) CABLE EN NAPPE 1911-1922 (5P) 02 / 97 8012.000 75981-019.68 FLEXIBLE LEITUNG 1911-1922 UNGESCHIRMT CABLE EN NAPPE 1911-1922 NON BLINDE 8013.000...
Page 46 75988-019.04 CASSETTENFACHKLAPPE KPL. VOLET DE CASSETTE CPL. 0001.600 75988-000.08 SCHENKELFEDER RESSORT A BRANCHES 0001.600 75988-000.08 SCHENKELFEDER RESSORT 0001.700 75988-015.01 SCHRIFTZUG GRUNDIG LABEL GRUNDIG 0001.700 75988-015.01 SCHRIFTZUG EMBLEME 0002.000 75988-015.03 SCHRAUBE F. BILDROEHRE 0002.000 75988-015.03 SCHRAUBE F. BILDROEHRE VIS P. TUBE 0005.000...
Page 47 POS. NR. ABB. SACHNUMMER ANZ. BEZEICHNUNG DESCRIPTION N°POS. FIG. REFERENCE Ersatzteilliste Pièces détachées 8007.000 75988-017.13 FLEXIBLE LEITUNG, LSP-1914 (2P) CABLE EN NAPPE, LSP-1914 (2P) 8008.000 75988-017.14 FLEXIBLE LEITUNG, 1913-1967 (5P) CABLE EN NAPPE, 1913-1967 (5P) 8011.000 75988-026.14 FLEXIBLE LEITUNG, 1912-1923 (7P) CABLE EN NAPPE,1912-1923 (7P) 8012.000 75988-017.16...
Page 48 75988-026.16 GEHAEUSEVORDERTEIL EBENISTERIE AVANT CPL. 0001.500 75988-026.01 CASSETTENFACHKLAPPE VOLET DE CASSETTE CPL. 0001.600 75988-000.08 SCHENKELFEDER RESSORT A BRANCHES 0001.700 75988-026.17 GRUNDIG-EMBLEM GRUNDIG EMBLEME 0001.900 75988-026.18 ABDECKUNG VORNE RECOUVREMENT 0002.000 75988-026.04 SCHRAUBE, BILDROEHRE VIS P. TUBE 0005.000 75988-015.06 KABELKLEMME SERRE-CABLE 0018.000 75988-026.05...
Page 49 POS. NR. ABB. SACHNUMMER ANZ. BEZEICHNUNG DESCRIPTION N°POS. FIG. REFERENCE Ersatzteilliste Pièces détachées 8012.000 75988-017.16 FLEXIBLE LEITUNG, 1911-1922 (5P) CABLE EN NAPPE, 1911-1922 (5P) 8012.000 75988-019.68 FLEXIBLE LEITUNG, 1911-1922 UNGESCHIRMT CABLE EN NAPPE, 1911-1922 NON BLINDE 8013.000 75988-017.18 FLEXIBLE LEITUNG, 1909-1921(13P) CABLE EN NAPPE, 1909-1921 (13P) 8014.000 75988-324.35...
Page 50 Ersatzteilliste Ersatzteilliste Pièces détachées Pièces détachées ALLE NICHT AUFGEFÜHRTEN E-TEILE SIEHE E-LISTE SIGNAL CHASSIS 27599-103.25 02 / 97 02 / 97 LEISTUNGSCHASSIS GSPD14B POUR LES PIECES DETACHEES NON CHASSIS ETAGE DE PUISSANCE GSPD14B MENTIONNEES VOIR CHASSIS ETAGE DE LEISTUNGSCHASSIS GSPD20BK PUISSANCE 27599-103.25 LEISTUNGSCHASSIS GSPD14 CHASSIS ETAGE DE PUISSANCE GSPD20BK...
Page 51 POS. NR. SACHNUMMER BEZEICHNUNG POS. NR. SACHNUMMER BEZEICHNUNG N°POS. REFERENCE DESIGNATION N°POS. REFERENCE DESIGNATION Ersatzteilliste F 5354 75988-017.23 EMIFIL 100MHZ Pièces détachées F 5361 75988-026.41 SPULE 33U PM5 SPT0508/BOBINE F 5363 75988-017.23 EMIFIL 100MHZ F 5364 75988-017.23 EMIFIL 100MHZ ALLE NICHT AUFGEFÜHRTEN E-TEILE F 5365 75988-017.23 EMIFIL 100MHZ...
Page 52 Ersatzteilliste Ersatzteilliste Pièces détachées Pièces détachées ALLE NICHT AUFGEFÜHRTEN E-TEILE SIEHE E-LISTE SIGNAL CHASSIS 27599-101.37 03 / 97 02 / 97 SIGNAL CHASSIS KSPDG1/GVXF POUR LES PIECES DETACHEES NON ETAGE DE TRAITEMENT DU SIGNAL KSPDG1/GVXF MENTIONNEES VOIR ETAGE DE TRAITEMENT SIGNAL CHASSIS KSPDG1/GLT DU SIGNAL 27599-101.37 SACH-NR.
Page 53 POS. NR. SACHNUMMER BEZEICHNUNG POS. NR. SACHNUMMER BEZEICHNUNG N°POS. REFERENCE DESIGNATION N°POS. REFERENCE DESIGNATION Ersatzteilliste L 5010 75988-019.54 DR 0207 47 UH 5% AX T 7209 75988-005.28 TRANS.PMBT 2369 Pièces détachées L 5011 75988-019.57 DR 0207 270 UH 5% AX T 7210 8301-004-857 SMD-TRANS.BC 857 B...
Page 54 Ersatzteilliste Ersatzteilliste Pièces détachées Pièces détachées ALLE NICHT AUFGEFÜHRTEN E-TEILE ALLE NICHT AUFGEFÜHRTEN E-TEILE SIEHE E-LISTE SIGNAL CHASSIS 27599-101.37 SIEHE E-LISTE SIGNAL CHASSIS 27599-101.37 02 / 97 02 / 97 POUR LES PIECES DETACHEES NON POUR LES PIECES DETACHEES NON MENTIONNEES VOIR ETAGE DE TRAITEMENT MENTIONNEES VOIR ETAGE DE TRAITEMENT DU SIGNAL 27599-101.37...
Page 55 Ersatzteilliste Ersatzteilliste Pièces détachées Pièces détachées ALLE NICHT AUFGEFÜHRTEN E-TEILE ALLE NICHT AUFGEFÜHRTEN E-TEILE SIEHE E-LISTE SIGNAL CHASSIS 27599-101.37 SIEHE E-LISTE SIGNAL CHASSIS 27599-101.37 02 / 97 02 / 97 POUR LES PIECES DETACHEES NON POUR LES PIECES DETACHEES NON MENTIONNEES VOIR ETAGE DE TRAITEMENT MENTIONNEES VOIR ETAGE DE TRAITEMENT SIGNAL CHASSIS KSPDG1/GLF...
Page 56 90471 Nürnberg 09 11/7 03-0 Marketing und Vertrieb Europa GmbH Kundendienst Europa GRUNDIG BELUX N.V. GRUNDIG NORGE A. S. Deltapark Unit 3, Weihoek 3 Glynitveien 25, Postboks 234 B-1930 Zaventem N-1401 00 32-2-7 16 04 00 00 47-64 87 82 00 GRUNDIG OY GRUNDIG INTERNATIONAL LTD.
