ISTRUZIONI DI MONTAGGIO

Prima di iniziare l'assemblaggio dell'unità, verificare che siano presenti tutti i componenti specificati. Alcune delle fasi di
montaggio richiedono un sollevamento pesante. Si consiglia di farsi
.
prodotto

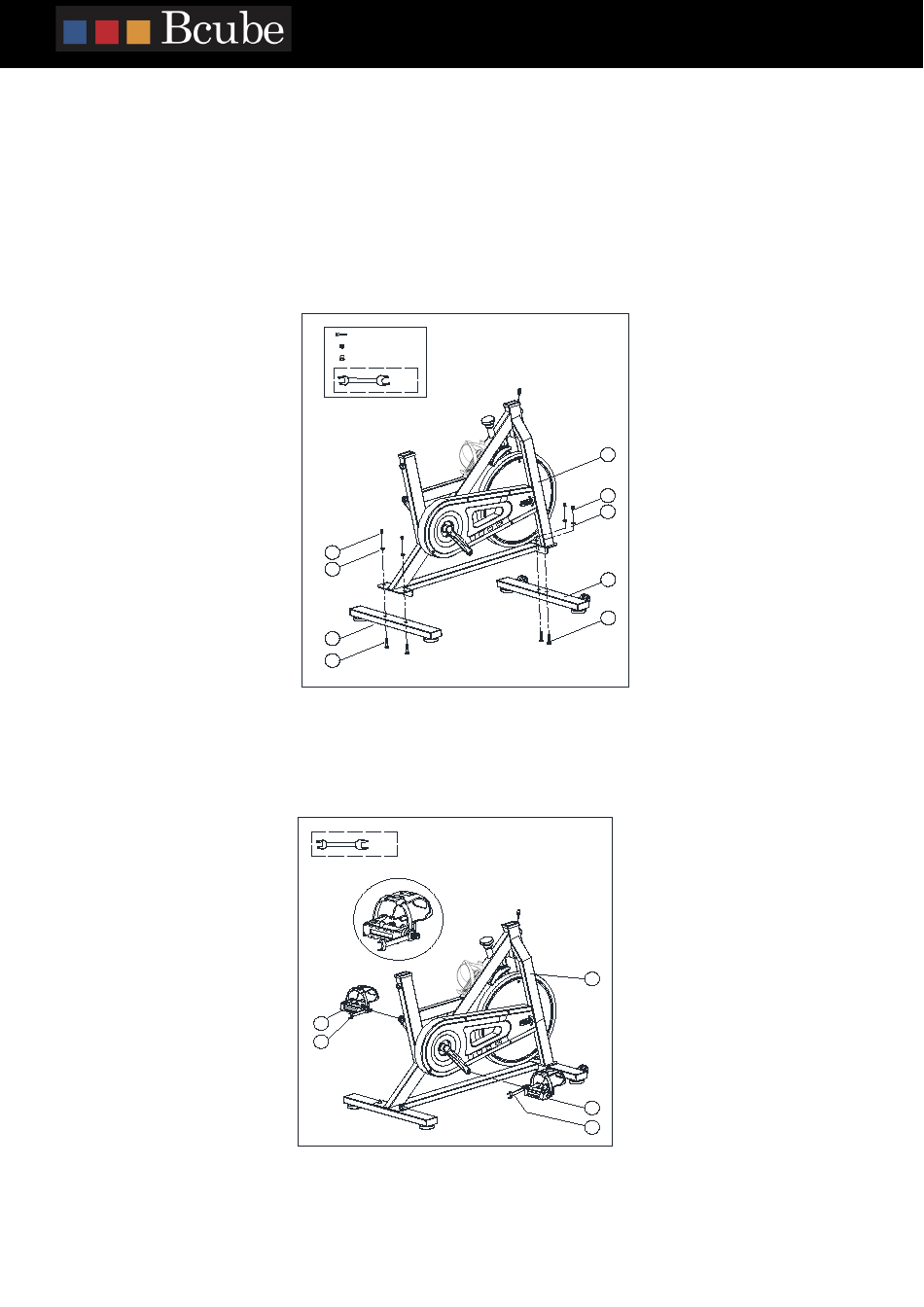

FASE 1: Il
supporto trasversale anteriore (2) viene fissato al telaio (1) con bulloni a carrello (16), rondelle (17) e dadi a testa
cilindrica (18) e fissato con una chiave aperta (24). Nota: le ruote di trasporto della traversa anteriore (2) sono orientate in
avanti come mostrato. Allo stesso modo, la traversa posteriore (3) è fissata al telaio (1) con bulloni a carrello (16), rondelle (17)
e dadi (18) e fissata con una chiave aperta (24).
La macchina può essere adattata a terreni irregolari utilizzando i piedini regolabili sul supporto trasversale posteriore (3).
FASE 2:
Collegare il pedale destro (12) con il segno R alla pedivella destra e fissarlo con una chiave aperta (24). Nota: serrare
in senso orario. Collegare il pedale sinistro (13) con il contrassegno L alla pedivella sinistra e fissarlo con una chiave aperta
(25). Nota: serrare in senso antiorario. Fissare le manopole di regolazione (14) rispettivamente sulla parte anteriore e
posteriore del telaio (1). Non è necessario stringerle in questo momento.
B ISTRUZIONI PER L'USO
16# 4pcs
17# 4pcs
18# 4pcs
24#
18
17
3
16
24#
13
24
2
assistere da persona per l'
un'altra
1
18
17
2
16
1
12
24
installazione del
