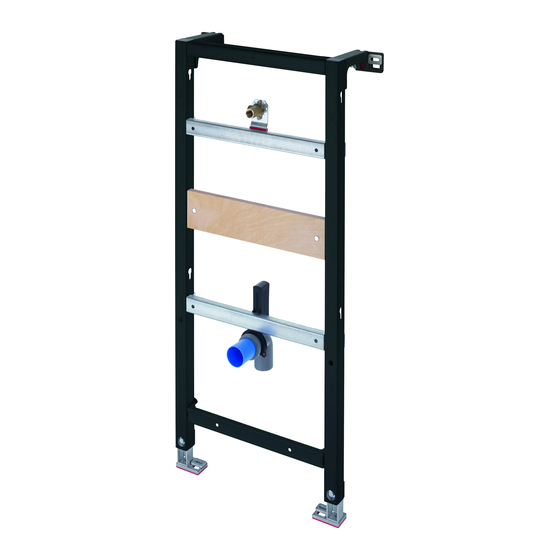

Urinal-Element, Standard
Urinal frame, standard
Bâti-support pour urinoir, standard
Urinoir-element, standaard
Urinario, estándar
Modulo di installazione per orinatoio, standard
Elemento do urinol, padrão
Urinal-element, standard
Urinaalielementti, vakio
Urinalelement, standard
Urinoarelement, standard
Pissuaarielement, standardne
Element pisuaru, standard
Монтажный элемент для писсуара, стандартный
Urinálový prvek, standardní
Rám pisoáru, štandardný
Piszoár-szerelőállvány, alapkivitel
Pisoar element, standardni
Element de pisoar, standard
Element pisoarja, standarden
Елемент за писоар, стандартен
Pisuāra elements, standarta
Pisuaro elementas, standartinis
Pisuar sistemi, standart
小便器元件，标准
소변기 부품, 표준
ウリナル用フレーム、標準タイプ
,
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for DURAVIT DuraSystem WD3001 000 000
Summary of Contents for DURAVIT DuraSystem WD3001 000 000
- Page 1 DuraSystem ® Montageanleitung Urinal-Element, Standard Mounting instructions Urinal frame, standard Notice de montage Bâti-support pour urinoir, standard Montagehandleiding Urinoir-element, standaard Instrucciones de montaje Urinario, estándar Istruzioni di montaggio Modulo di installazione per orinatoio, standard Instruções de montagem Elemento do urinol, padrão Monteringsvejledning Urinal-element, standard Asennusohje...
- Page 2 MAL_57184/17.10.1...
-
Page 3: Table Of Contents
Wichtige Hinweise Important information Remarques importantes Belangrijke aanwijzingen Información importante Indicazioni importanti Indicações importantes Vigtige henvisninger Tärkeitä ohjeita Viktig informasjon Viktig information Olulised nõuanded Ważne informacje Важные замечания Důležité pokyny Dôležité upozornenia Fontos tudnivalók Važne napomene Indicaţii importante Pomembni napotki Важни... -
Page 4: Wichtige Hinweise
Wichtige Hinweise Zur Montageanleitung Vor der Montage Die Montageanleitung ist Bestandteil des Duravit Das Urinal-Element ist für die Montage von drei Produkts und muss vor der Montage sorgfältig gelesen unterschiedlichen Urinal-Typen geeignet: werden. • Wasserlose Urinale • Urinale mit Aufputzdruckspüler •... -
Page 5: Important Information
Important information Mounting instructions information Prior to the installation The mounting instructions come as part of the Duravit The urinal frame is suitable for mounting three different product and must be read carefully prior to installation. types of urinals: • Waterless urinals •... -
Page 6: Remarques Importantes
Remarques importantes Concernant la notice de montage Avant le montage La notice de montage fait partie du produit Duravit et doit Le bâti-support pour urinoir convient pour le montage de trois être lue attentivement avant le montage. types d’urinoirs différents : •... -
Page 7: Belangrijke Aanwijzingen
Belangrijke aanwijzingen Betreffende deze montagehandleiding Vóór de montage De montagehandleiding is een onderdeel van het Duravit Het urinoir-element is geschikt voor de montage van drie product en moet vóór de montage zorgvuldig worden verschillende urinoir-types: gelezen. • waterloze urinoirs • urinoirs met wandmontage-spoelknop •... -
Page 8: Información Importante
Antes del montaje Las instrucciones de montaje forman parte del producto El urinario resulta adecuado para el montaje de tres tipos Duravit y se deben leer detenidamente antes de llevar a de urinario diferentes: cabo el montaje. • Urinarios sin agua •... -
Page 9: Indicazioni Importanti
Istruzioni per l’installazione Prima dell’installazione Le istruzioni per l’installazione sono parte integrante del Il modulo per orinatoio è indicato per l’installazione di tre tipi prodotto Duravit e devono essere lette con attenzione di orinatoio diversi: prima dell’installazione. • Orinatoi senz’acqua •... -
Page 10: Indicações Importantes
Antes da montagem As instruções de montagem são parte integrante do O elemento do urinol é apropriado para a montagem de produto Duravit e devem ser lidas com atenção antes da três tipos de urinol diferentes: montagem. • Urinóis sem água •... -
Page 11: Vigtige Henvisninger
Vigtige henvisninger Om monteringsvejledningen Inden montering Monteringsvejledningen er en del af Duravit-produktet og Urinal-elementet egner sig til montering af tre forskellige skal læses omhyggeligt, inden monteringen foretages. urinaltyper: • Vandfri urinaler • Urinaler med udvendig skylleknap Målgruppe og kvalifikationer • Urinaler med integreret sensorstyring Urinal-elementet må... -
Page 12: Tärkeitä Ohjeita
Tärkeitä ohjeita Asennusohjeista Ennen asennusta Asennusohje on osa Duravit-tuotetta ja se on luettava Urinaalielementti soveltuu kolmen erilaisen urinaalityypin huolellisesti ennen asennusta. asennukseen: • Vedettömäat urinaalit • Urinaalit pinta-asennetulla huuhtelupainikkeella Kohderyhmät ja pätevyysvaatimukset • Urinaalit integroidulla anturiohjauksella Urinaalielementin saa asentaa vain koulutettu LVI- Urinaalielementin vesiliitäntä... -
Page 13: Viktig Informasjon
Viktig informasjon Til monteringsanvisningen Før montering Monteringsveiledningen er en del av Duravit-produktet og Urinalelementet er egnet for montering av tre ulike må leses grundig før montering. urinaltyper: • Vannfrie urinaler • Urinaler med utenpåliggende spyleventil Målgruppe og kvalifikasjon • Urinaler med integrert sensorstyring Urinalelementet skal kun monteres av faglærte VVS-... -
Page 14: Viktig Information
Viktig information Om monteringsanvisningen Före montering Monteringsanvisningen utgör en del av Duravit-produkten Urinoarelementet lämpar sig för montering av tre olika och måste alltid läsas igenom noga före monteringen. typer av urinoarer: • Vattenlösa urinoarer • Urinoar med synlig spolfunktion Målgrupp och behörighet •... -
Page 15: Olulised Nõuanded
ümber ehitada. spetsiaalse väljaõppe saanud elektrikud. > Kontrollige seina kandevõimet. > Pidage silmas eelpaigalduse andmelehte. Need saate Sümbolite tähendused alla laadida veebilehelt www.pro.duravit.com. Paigaldusjuhised Viide selles peatükis olevale paigaldusjuhisele Jälgige veeühenduse ühendusmõõtmeid Veeühendust ei saa hiljem enam küljele nihutada. -
Page 16: Ważne Informacje
O instrukcji montażu Przed montażem Niniejsza instrukcja montażu jest dostarczana z produktem Element pisuaru jest przystosowany do montażu trzech firmy Duravit. Przed rozpoczęciem montażu należy różnych typów pisuaru: dokładnie zapoznać się z jej treścią. • pisuary suche, • pisuary do natynkowego zaworu spłukującego, •... -
Page 17: Важные Замечания
Важные указания к Инструкции по монтажу Перед установкой Данная инструкция по монтажу прилагается к Монтажный элемент для писсуара предназначен для установки изделиям производителя Duravit, и перед установкой ее трех различных типов писсуара: необходимо внимательно прочитать. • Безводные писсуары • Писсуары с подводом воды сверху... -
Page 18: Důležité Pokyny
Důležité pokyny Montážní návod Před montáží Montážní návod je součástí dodávky výrobku Duravit, před Urinálový prvek je určen pro montáž tří různých typů montáží je nutné jeho pečlivé přečtení. urinálů: • Urinály bez vody • Urinály s tlakovým splachovačem na omítku Cílová... -
Page 19: Dôležité Upozornenia
Dôležité upozornenia K návodu na montáž Pred montážou Návod na montáž je súčasťou výrobkov Duravit a je Prvok pisoáru je vhodný na montáž troch rôznych typov potrebné, aby ste si ho pred montážou dôkladne prečítali. pisoárov: • bezvodné pisoáre • pisoáre s tlakovým splachovačom inštalovaným na Cieľová... -
Page 20: Fontos Tudnivalók
A szerelési útmutatóval kapcsolatos Teendők a szerelést megelőzően megjegyzés A piszoár-szerelőállvány három különféle piszoár-típus A szerelési útmutató a Duravit termék része, és a szerelés felszerelésére alkalmas: megkezdése előtt gondosan végig kell olvasni. • víz nélküli piszoárok, • öblítőszeleppel ellátott piszoárok, •... -
Page 21: Važne Napomene
Važne napomene O uputama za montažu Prije montaže Uputa za montažu sastavni je dio Duravit proizvoda i prije Pisoar element prikladan je za montažu triju različitih montaže mora se pažljivo pročitati. tipova pisoara: • pisoari bez vode • pisoari s površinskim kotlićem za ispiranje Ciljna skupina i kvalifikacija •... -
Page 22: Indicaţii Importante
Despre instrucțiunile de montaj Înaintea montajului Aceste instrucțiuni de montaj sunt parte componentă a Elementul de pisoar este potrivit pentru instalarea a trei tipuri produsului Duravit și trebuie citite cu atenție înainte de diferite de pisoare: montaj. • Pisoare fără apă... -
Page 23: Pomembni Napotki
Pomembni napotki O navodilih za montažo Pred montažo Navodila za montažo so sestavni del izdelka Duravit. Pred Element pisoarja je primeren za montažo treh različnih montažo jih morate skrbno prebrati. vrst pisoarjev: • Pisoarji brez vode • Pisoarji z nadometnim tlačnim splakovalnikom Ciljna skupina in kvalifikacije •... -
Page 24: Важни Указания
Относно ръководството за монтаж Преди монтажа Ръководството за монтаж е съставна част от продукта Елементът на писоара е подходящ за монтажа на три различни Duravit и трябва внимателно да се прочете преди типа писоари: монтажа. • писоари без водно отмиване, •... -
Page 25: Svarīgi Norādījumi
Svarīgi norādījumi Par montāžas instrukciju Pirms montāžas Šī montāžas instrukcija ir Duravit izstrādājuma sastāvdaļa, Pisuāra elements ir piemērots trīs dažādu veidu pisuāru un pirms montāžas tā ir rūpīgi jāizlasa. montāžai: • bezūdens pisuāri • pisuāri ar virsapmetuma skalošanas krānu Mērķauditorija un kvalifikācija •... -
Page 26: Svarbūs Nurodymai
Svarbūs nurodymai Apie montavimo instrukciją Prieš montavimą Ši montavimo instrukcija yra „Duravit“ gaminio dalis, ir Pisuaro elementas yra skirtas montuoti trijų skirtingų tipų prieš montuojant ją būtina atidžiai perskaityti. pisuarams: • Pisuarai be vandens • Pisuarai su ant tinko montuojamu skalavimo Tikslinė... -
Page 27: Önemli Bilgiler
Önemli bilgiler Montaj kılavuzuyla ilgili Montajdan önce Montaj kılavuzu Duravit ürününün bir parçasıdır ve Pisuar ünitesi, üç farklı pisuar tipinin montajı için montajdan önce titizlikle okunması gerekmektedir. uygundur: • Su gerektirmeyen pisuarlar • Sıva üstü yıkamalı pisuarlar Hedef Kitlesi ve Özellikleri •... -
Page 28: 重要说明
重要说明 关于安装说明书 安装前 本安装说明书是 Duravit 产品的组成部分， 安装前须认真阅 该小便器元件适用于安装三种小便器： 读。 免冲水小便器 • 带明装式冲洗阀的小便器 目标群体及资质 • 带内置传感器控制系统的小便器 安装前， 必须针对不同的小便器类型改装该小便器元件的供水 小便器元件只能由经过培训的水暖工安装。 电气安装仅允许由 管路。 接受过培训的电气安装人员实施。 > 检查墙的承重能力。 > 注意预先安装数据表。数据表可从 标志说明 www.pro.duravit.com 下载。 安装提示 请参阅本章中的安装说明 注意供水管路的连接尺寸 安装后， 无法再将供水管路向旁边移。 请参阅详细说明 > 根据陶瓷元件的技术图纸确定供水管路。 > X 尺寸参见小便器的技术数据页。 无水管安装... -
Page 29: 주의 사항
주의 사항 설치 설명서 사용 지침 설치 전 이 설치 설명서는 Duravit 제품의 구성품이며, 설치 전에 소변기 부품은 다음 세 가지 타입의 소변기를 설치하는 데 주의 깊게 읽어야 합니다. 적합합니다. • 용수를 사용하지 않는 소변기 • 외장 세정 밸브가 있는 소변기... -
Page 30: 重要注意事項
に対応しています ： • 水の無いウリナル • 露出型洗浄装置を備えたウリナル 対象者および資格 • センサー制御内蔵ウリナル ウリナル機器の取り付けは必ず熟練の配管工が行ってくださ 取り付け前に、 ウリナルのタイプに合わせて、 ウリナル用フレー い。 電気設備は必ず専門知識のある電気設備業者が行わなけ ムの水の接続を再構築する必要があります。 ればなりません。 > 壁の荷重耐性を確認してください。 > 仮設置データシートをご確認ください。これらのデータ 記号の説明 シートは、インターネットで www.pro.duravit.com か らダウンロードすることができます。 取り付け時の注意 この章の設置に関する注意事項を参照 水接続の寸法を順守してください その他の説明書へのリンク 水の接続は後で横に動かすことはできません。 > セラミックの技術図面に従って、水の接続を決定 します。 水道設備なし > ウリナルの技術データシートからX寸法を確認しま す。 > 処置が必要です... - Page 31 قبل البدء في التركيب حول دليل التركيب :يصلح عنصر المرحاض للتركيب من قبل ثالثة أنواع مختلفة من المراحيض ، ويجب قراءته بعناية قبلDuravit ي ُعد دليل التركيب جزءا ال يتجزأ من منتج .البدء في التركيب مبولة جافة مراحيض مع صمام الرحض التزييني...
- Page 32 # WD3001 000 000 # WD6008 000 000 # WD6005 000 000 MAL_57184/17.10.1...
- Page 33 174-195 1148 1000 1000 0-240 #280431 #280631 – – – MAL_57184/17.10.1...
- Page 34 13 mm 13 mm 13 mm 2x 5x16 MAL_57184/17.10.1...
- Page 35 13 mm – – MAL_57184/17.10.1...
- Page 36 UW 75 UW 50 UW 75 Ø 10 mm 2x MZ10 2x 8x70 2x 8,4 MAL_57184/17.10.1...
- Page 37 # WD6005 000 000 13 mm 1000 0 - 240 8x 4,8x16 # WD6008 000 000 13 mm 2x 8x20 8,6x23,5x1,8 MAL_57184/17.10.1...
- Page 38 # WD6005 000 000 13 mm 13 mm 1000 0 - 240 13 mm Ø 10 mm 4x MZ10 4x 8x70 4x 8,4 MAL_57184/17.10.1...
- Page 39 # 005004 00 00 MAL_57184/17.10.1...
- Page 40 MAL_57184/17.10.1...
- Page 44 DURAVIT AG P.O. Box 240 Werderstr. 36 78132 Hornberg Germany Phone +49 78 33 70 0 +49 78 33 70 289 info@duravit.com www.duravit.com...
