BMETERS RFM-LR1 Manual

Descrizione prodotto
Il modulo RFM-LR1 consente l'invio della lettura dei contatori meccanici GSD8-RFM tramite rete LoRaWan.
Dati tecnici
› Temperatura di funzionamento: da +1°C a +55 °C
› Alimentazione: Batteria al litio 3V*
› Durata massima della batteria: 10 anni**
› Interfaccia radio: LoRaWAN 1.0.2 @868MHz
› Frequenza di trasmissione: Ogni 6 ore
› Configurazione: Downlink LoRaWAN
› Livello protezione: IP68***
› Portata di trasmissione: 1 km****
› Dimensioni/Peso: Ø=67 mm x H=32 mm / 85g
Contenuto della confezione
› Modulo RFM-LR1 › Sigillo antimanomissione
Precauzioni di sicurezza
› Maneggiare il dispositivo con cura, non schiacciare, non esporre a cariche elettrostatiche, non installare vicino a sorgenti di calore.
› Il dispositivo non contiene materiale pericoloso, in conformità alla direttiva europea 2011/65/UE (RoHS) e successive modifiche.
› Alla fine del ciclo di vita del dispositivo, smaltire il prodotto come da direttiva RAEE UE, o comunque sempre in ottemperanza delle leggi
e norme locali.
› Non bruciare, non sottoporre ad alte temperature.
› Il prodotto funziona in modo affidabile nelle condizioni ambientali specificate nel manuale utente ed installazione. Eventuali interventi
non autorizzati e/o cambiamenti di uso e funzionamento possono provocare malfunzionamenti o il danneggiamento del prodotto.
Supporto e garanzia sui prodotti
Per assistenza tecnica, contattare il Vs. fornitore oppure il servizio di supporto post-vendita B METERS all'indirizzo ticket@bmeters.com.
Dichiarazione di conformità
Con la presente B METERS dichiara che questo prodotto è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalle
Direttive 2014/30/UE, 2014/35/UE e 2014/53/UE. La dichiarazione completa ed ulteriori dati tecnici possono essere scaricati dal sito
web ufficiale www.bmeters.com.
Per una guida dettagliata e maggiori
informazioni consultare il manuale utente
del prodotto.

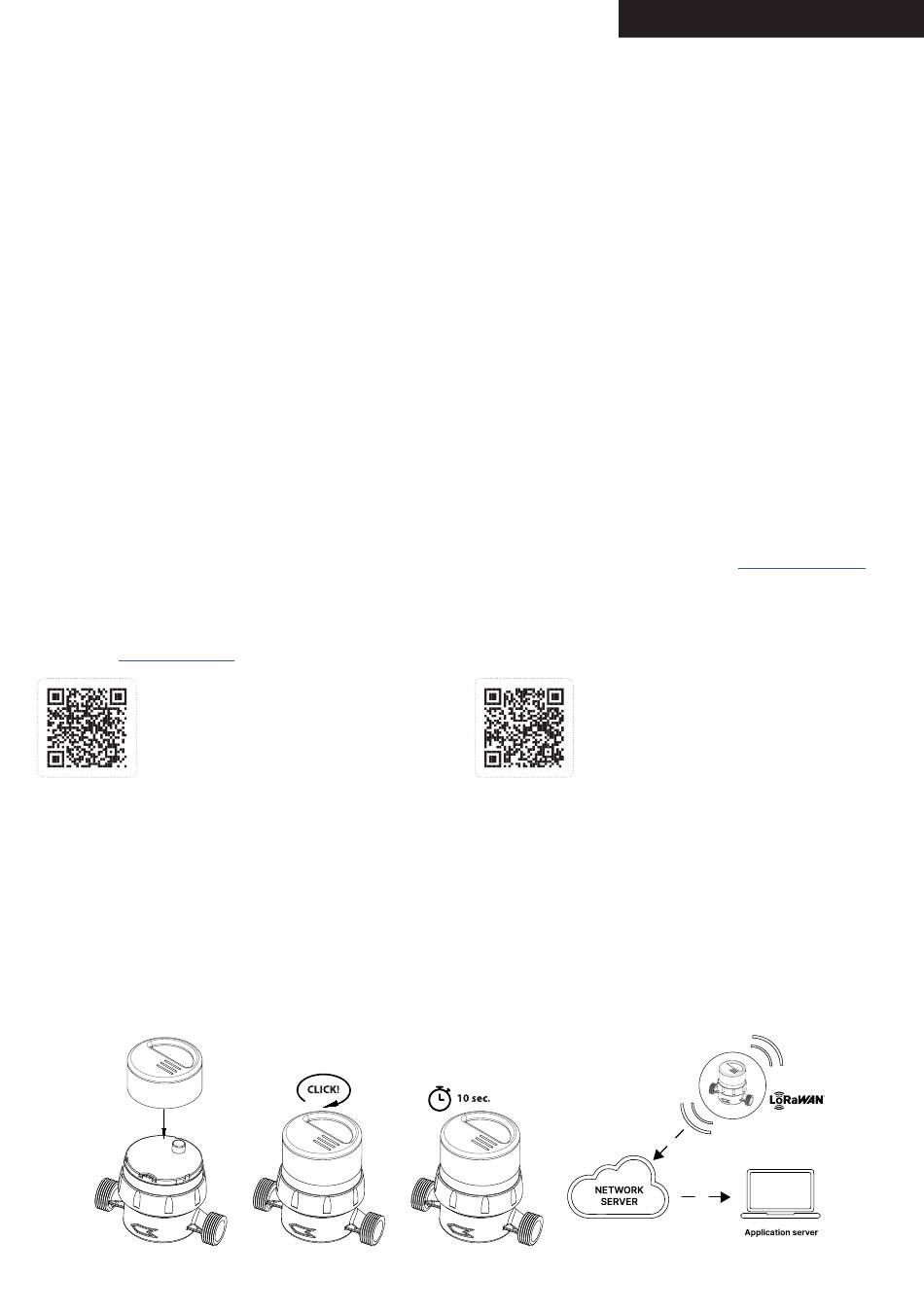

Installazione e messa in servizio
Il modulo RFM-LR1 è compatibile esclusivamente con contatori serie GSD8-RFM e viene consegnato preconfigurato e corredato di chiavi
(OTAA) per la registrazione al network server. Effettuare il provisioning su network server indicando DevEUI, AppEUI e AppKey.

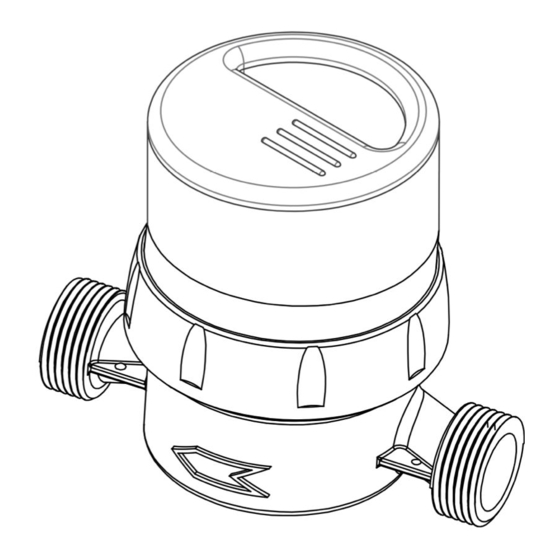

Collegare il modulo sul contatore come mostrato in figura, è necessario far combaciare l'indice ottico del contatore all'interno del foro
posto sulla piastra del modulo. Con una mano, tenere fermo il quadrante ruotabile del contatore, con l'altra mano, spingere delicatamente
il modulo e ruotarlo in senso orario per fissarlo al contatore. Per evitare potenziali manomissioni del modulo, è possibile inserire il sigillo di
colore arancione all'interno dei due fori posti sul lato sinistro del modulo ed applicare il sigillo adesivo. Si consiglia di posizionare il modulo
RFM-LR1 lontano da masse metalliche o da qualsiasi potenziale schermatura radio, in luogo protetto da manomissioni.
Dopo 10 secondi verificare sul network server l'avvenuto join del modulo. L'installatore ha il compito di verificare le condizioni di
propagazione del segnale radio durante l'installazione. Una volta eseguito il primo join sul network server è possibile modificare alcune
configurazioni tramite appositi comandi downlink indicati nel manuale utente.
1.
Guida all'installazione v1.0
› Adesivo antimanomissione
2. 3.
RFM-LR1 - Modulo radio LoRaWAN
*Le batterie non sono sostituibili. NON TENTARE SOSTITUZIONI di
alcun tipo. Eventuali tentativi comporteranno la perdita della garanzia,
inoltre potrebbero danneggiare irrimediabilmente il dispositivo.
** La vita della batteria dipende dalle impostazioni relative alla finestra
temporale di utilizzo in fase di configurazione e dalle condizioni
ambientali.
***IP68: massimo 24 ore di sommersione continua ad 1 m di profondità
**** in condizioni di propagazione ottimali, i valori della portata
dipendono dalle condizioni fisiche nelle quali si propaga il segnale radio
(costruzione edificio, situazione climatica...) e possono quindi variare.
› Guida rapida all'installazione
Per la garanzia prodotti e per ulteriori
precauzioni di sicurezza fare riferimento
ai termini e alle condizioni generali presenti
sul nostro sito.
4.
Soggetto a modifiche senza preavviso
