IWM-MB3
Modulo MBUS a filo per contatori B METERS
Descrizione prodotto
Il modulo IWM-MB3 è un dispositivo che consente di trasmettere tramite protocollo MBUS
i dati di lettura rilevati dai contatori d'acqua serie GMDM-I, GMB-I, GMB-RP-I e CPR-M3-I
prodotti da B METERS.
Il dispositivo deve essere configurato tramite il software di configurazione BMBUS e un
master MBUS. Questo permette di impostare l'indirizzo primario, le diverse opzioni di
funzionamento e consente di effettuare le letture dei dispositivi.
Per il download del software, collegarsi al seguente link
content/uploads/2021/09/setupBMBusP-v1.1.2.137.zip. Si rimanda al manuale del software
per una descrizione dettagliata delle funzioni e delle opzioni di configurazione disponibili.
Contenuto della confezione
→ Modulo IWM-MB3
→ Vite di fissaggio
→ Adesivo anti-manomissione
→ Guida installazione
Dati tecnici
→ Temperatura di funzionamento: da +1°C a +55 °C
→ Alimentazione: Batteria al litio ricaricabile – 0,5 Ah*
→ Errore massimo di lettura: 0,5%
→ Interfaccia comunicazione: MBUS EN13757-3, 1UL
→ Livello protezione: IP68**
→ Dimensioni (l x p x h, cavo escluso): 88 x 70 x 25 mm
→ Lunghezza cavo: 1,5 m
→ Peso: 120g
* Le batterie non sono sostituibili. NON TENTARE SOSTITUZIONI di alcun tipo.
Eventuali tentativi comporteranno la perdita della garanzia, inoltre potrebbero
danneggiare irrimediabilmente il dispositivo.
** Massimo 24 ore di sommersione continua ad 1 m di profondità.
Installazione
L'installazione del modulo IWM-MB3 è prevista esclusivamente sui contatori serie
GMDM-I, GMB-I, GMB-RP-I e CPR-M3-I.

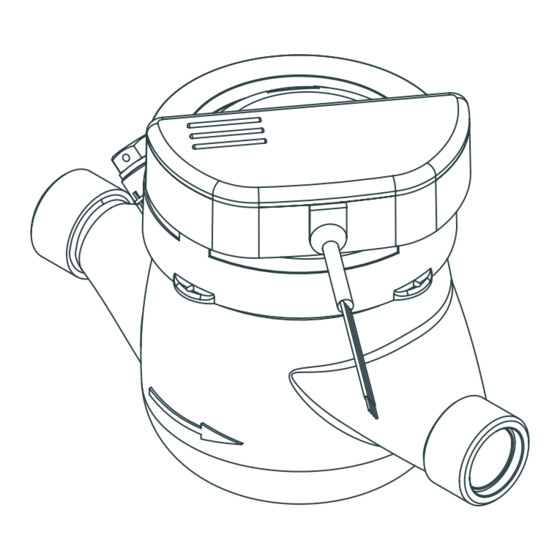

Installare il modulo sul contatore, come mostrato in fase [1]. E' assolutamente necessario
far combaciare gli agganci del contatore con quelli del modulo. Con una mano tenere
fermo il contatore, con l'altra mano spingere dunque delicatamente il modulo, fase [2]
e ruotarlo in senso antiorario per fissarlo al contatore, fase [3].
Collegare i cavi al bus rispettando le tipologie di connessione consentite, per ulteriori
informazioni sulle tipologie di connessione ammesse è possibile fare riferimento al
seguente link: https://www.bmeters.com/wp-content/uploads/2021/06/GUIDA-AL-
CABLAGGIO-RETE-M-BUS.pdf.
Il dispositivo presenta due conduttori di colore bianco e marrone, non vi è necessità
di rispettare polarità.
Messa in servizio
Il dispositivo deve essere configurato con apposito software BMBUS* per il suo
funzionamento. L'installatore ha il compito di verificare il corretto invio dei dati durante
l'installazione. Si consiglia di configurare il modulo tramite l'uso del software BMBUS e
di un master MBUS*. Prima di procedere con la parametrizzazione, installare il modulo
sul contatore, come mostrato in figura e collegarlo al bus. Procedere con la ricerca tramite
indirizzo secondario del modulo e con la configurazione desiderata (assegnazione del
conteggio iniziale presente nel contatore al momento dell'installazione del modulo e
assegnazione dell'indirizzo primario se richiesto).
Per una corretta installazione del modulo sul contatore, è necessario inserire la vite
di fissaggio ed applicare il sigillo adesivo nel punto indicato in figura fase [4].
* E' possibile configurare il dispositivo anche utilizzando custom string, software e/o
master di terze parti compatibili con lo standard MBUS EN14757-3.
Contattare ticket@bmeters.com per maggiori dettagli.
Quick user guide_v1.0
https://www.bmeters.com/wp-
Precauzioni di sicurezza
→ Durante il processo di installazione, maneggiare il dispositivo con cura, non
schiacciare, non esporre a cariche elettrostatiche che potrebbero danneggiare
irrimediabilmente il dispositivo, non installare vicino a sorgenti di calore (come
radiatori, condizionatori, convettori etc.).
→ Il dispositivo non contiene materiale pericoloso, in conformità alla direttiva europea
2011/65/UE (RoHS) e successive modifiche. Alla fine del ciclo di vita del dispositivo,
è necessario smaltire il prodotto come specificato nella direttiva RAEE per i paesi
dell'Unione, o comunque sempre in ottemperanza delle leggi e norme locali. Non
bruciare, non sottoporre ad alte temperature.
→ Il modulo IWM-MB3 funziona in modo affidabile nelle condizioni ambientali
specificate in questo manuale. Eventuali interventi non autorizzati e/o cambiamenti
di uso e funzionamento possono provocare malfunzionamenti o il danneggiamento
del prodotto.
Garanzia
Il periodo di garanzia è posto a 24 (ventiquattro) mesi dalla data di spedizione del
materiale. Tale garanzia è limitata a vizi di progettazione, materiali e lavorazione
evidenziatisi in condizioni di normale utilizzo e manutenzione. Questa garanzia è valida
ed eseguibile nel paese in cui è stato acquistato il prodotto. Nel caso dell'Unione Europea,
la garanzia è valida per tutti i paesi della Comunità.
Per ottenere il servizio di garanzia, è richiesto di rispettare le seguenti clausole:
1. I prodotti devono essere consegnati per la riparazione a spese del Cliente.
2. La garanzia del prodotto sarà soggetta alla mostra di un documento fiscale (fattura
di vendita), che attesta la data di acquisto del prodotto.
3. La riparazione non influisce sulla data originale della scadenza della garanzia e non
comporta il rinnovo o la proroga.
4. Se al momento della riparazione il prodotto non presenta alcun difetto, verrà
addebitato il costo dell'analisi tecnica.
5. La garanzia è nulla se il guasto è dovuto a: impatti, cadute, abuso del prodotto,
utilizzo di batterie non originali, incidenti, alterazioni del prodotto, sostituzione/
distacco delle guarnizioni e/o manomissioni del prodotto. Allo stesso modo, non vi
è copertura anche per i danni causati durante il trasporto se le confezioni utilizzate
non sono idonee.
6. La garanzia non copre la batteria del prodotto.
7. La garanzia non copre l'incapacità di utilizzare il prodotto, altrimenti causano danni
accidentali o consequenziali o altre spese sostenute dall'acquirente.
8. La garanzia non copre eventuali danni causati da un utilizzo diverso da quello indicato
nel presente manuale.
Assistenza sui prodotti
Nel caso in cui il prodotto dovesse richiedere assistenza tecnica, contattare il Vs. fornitore
oppure il servizio di supporto After-Sales B METERS all'indirizzo ticket@bmeters.com.
Dichiarazione di Conformità
Con la presente B METERS dichiara che questo IWM-MB3 è conforme ai requisiti
essenziali ed alle altre disposizioni pertinenti stabilite dalla Direttiva 2014/30/EU.
La dichiarazione completa può essere scaricata dal sito web ufficiale www.bmeters.com.
Info e contatti
B METERS s.r.l. Tel: +39 0432931415
Fax: +39 0432992661
Via Friuli 3 E-Mail (vendite/informazioni): info@bmeters.com
Gonars (UD) – 33050 E-mail (assistenza tecnica): ticket@bmeters.com
Italia Web: www.bmeters.com
