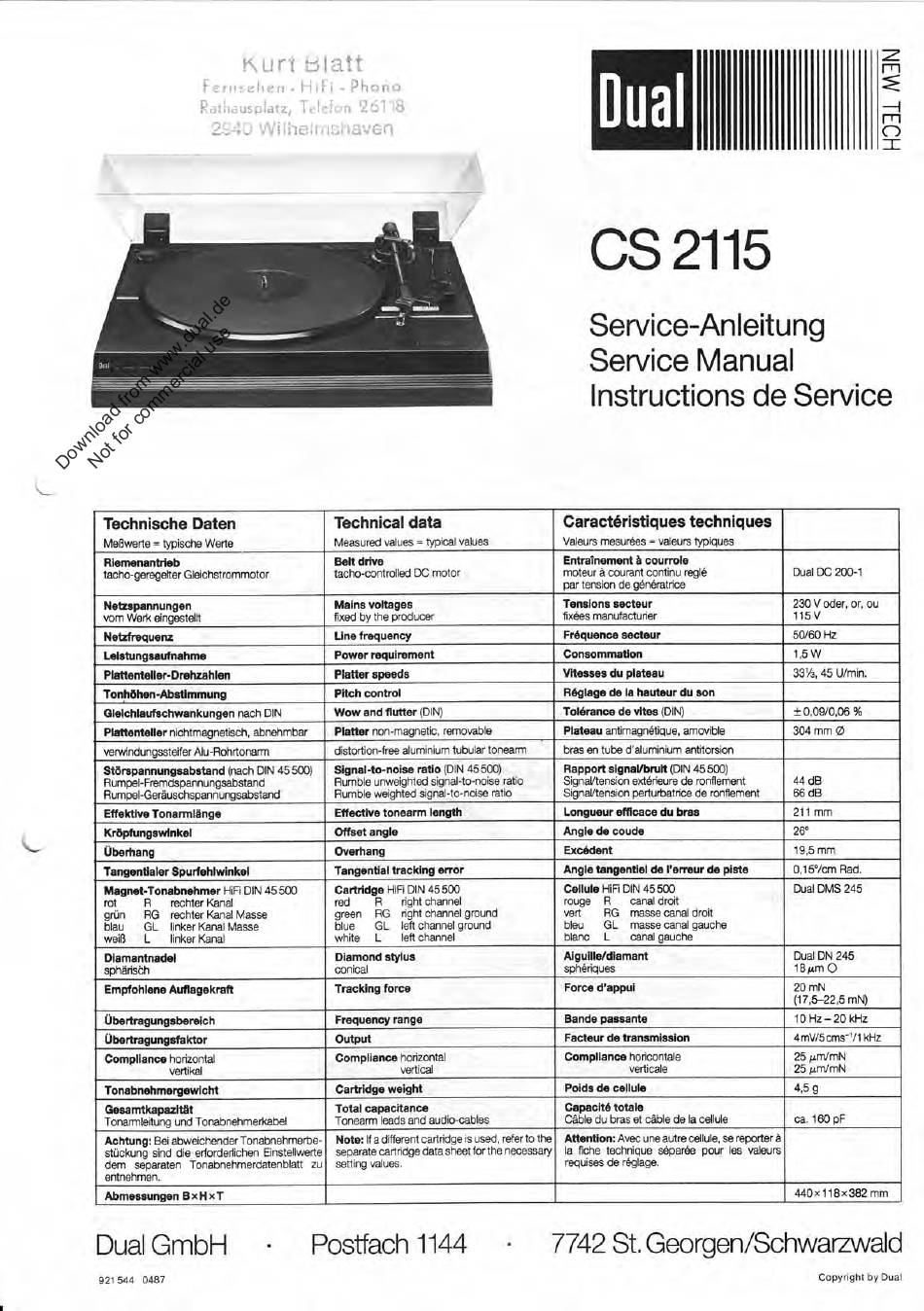

Dual CS 2115 Service Manual

Kurt ulatt
Fernsehen - HiFi - Phon°
Rathausplatz, Telefon 2 6118
2940 Wilhein-Ishaven
Dual
0S2115
Service -Anleitung
Service Manual
lnstructions de Service
Technische Daten
meßwene=
typische Werte
Technical data
Measured values = typical values
Caractöristiques techniques
Valeurs mesuräes = valeurs typiques
Riemenantrieb
tacho-geregelter Gleichstrommotor
Bett drive
tacho-controlled DC motor
Entrainement lt courrole
moteur ä courant continu reglä
par tension de gänärathce
Dual DC 200-1
Netzspannungen
vom Werk eingestellt
Mains voltages
fixed by the producer
Tensions secteur
fixäes manufacturier
230 V oder, or, ou
115 V
Netzfrequenz
Line frequency
Fräquence secteur 50/60 Hz
Leistungsaufnahme
Power requirement
Consommation 1,5 W
Plattenteller-Drehzahlen
Platter speeds
Vitesses du plateau 331 /3, 45 U/min.
Tonhöhen-Abstimmung
Pitch control
Räglage de la hauteur du son
Gleichlaufschwankungen nach DIN
Wow and flutter (DIN)
Toldrance de vites (DIN) ± 0,09/0,06 %
Plattenteller nichtmagnetisch, abnehmbar
Platter non-magnetic, removable Plateau antimagnätique, amovible 304 mm 0
verwindungssteifer Alu-Rohrtonarm
distortion-free aluminium tubular tonearm bras en tube d'aluminium antitorsion
Störspannungsabstand (nach DIN 45500)
Rumpel-Fremdspannungsabstand
Rumpel-Geräuschspannungsabstand
Signal-to-noise ratio (DIN 45500)
Rumble unweighted signal-to-noise ratio
Rumble weighted signal-to-noise ratio
Rapport signaVbruit (DIN 45500)
Signal/tension extärieure de ronflement
SignaVtension perturbatrice de ronfiement
44 dB
66 dB
Effektive Tonarmlänge
Effective tonearrn length
Longueur efficace du bras 211 mm
Kröpfungswinkel
Offset angle
Angle de coude 26°
Überhang
Overhang Exciedent 19,5 mm
Tangenfieler Spurfehlwinkel
Tangential tracking error
Angle tangentlel de l'erreur de piste 0,15°/cm Rad.
Magnet-Tonabnehmer HiFi DIN 45 500
rot R rechter Kanal
grün RG rechter Kanal Masse
blau GL linker Kanal Masse
weiß L linker Kanal
Cartridge HiFi DIN 45 500
red R
right channel
green
RG right channel ground
blue CL
left channel ground
white L left channel
Cellule HiFi DIN 45 500
rouge
R canal droit
vert RG masse canal droit
bleu CL masse canal gauche
blanc L canal gauche
Dual DMS 245
Diamantnadel
sphärisbh
Diamond stylus
conical
Alguille/diament
sphäriques
Dual DN 245
18 µrn 0
Empfohlene Auflagekraft
Trecking force
Force d'appul 20 mN
(17,5-22,5 mN)
Übertragungsbereich
Frequency range Bande passante 10 Hz —20 kHz
Übertragungsfaktor
Output
Facteur de transmission 4 mV/5 cms-1/1 kHz
Compllance horizontal
vertikal
Compliance horizontal
vertical
Compliance horicontale
verticale
25 gm/mN
25 grn/mN
Tonabnehmergewicht
Cartridge weight
Poids de cellule 4,5 g
Gesamtkapazität
Tonarmleitung und Tonabnehmerkabel
Total capacttance
Tonearm leads and audio-cables
Capacit6 totale
Cäble du bras et cäble de la cellule ca. 160 pF
Achtung: Bei abweichender Tonabnehmerbe-
stückung sind die erforderlichen Einstellwerte
dem separaten Tonabnehmerdatenblatt zu
entnehmen.
Note: If a different cartridge is used, refer to the
separate cartridge data sheet for the necessary
setting values.
Attention: Avec une autre cellule, se reporter ä
la fiche technique säparäe pour les valeurs
requises de räglage.
Abmessungen Bx H xT
440x118x382 mm
Dual GmbH •
Postfach 1144 • 7742 St. Georgen/Schwarzwald
921 544 0487
Copyright by Dual
