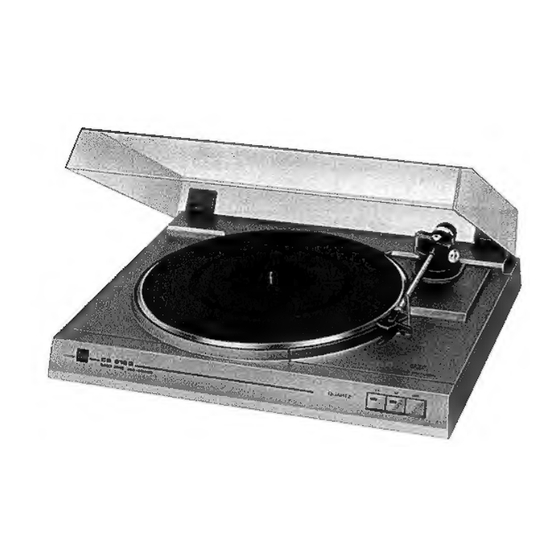

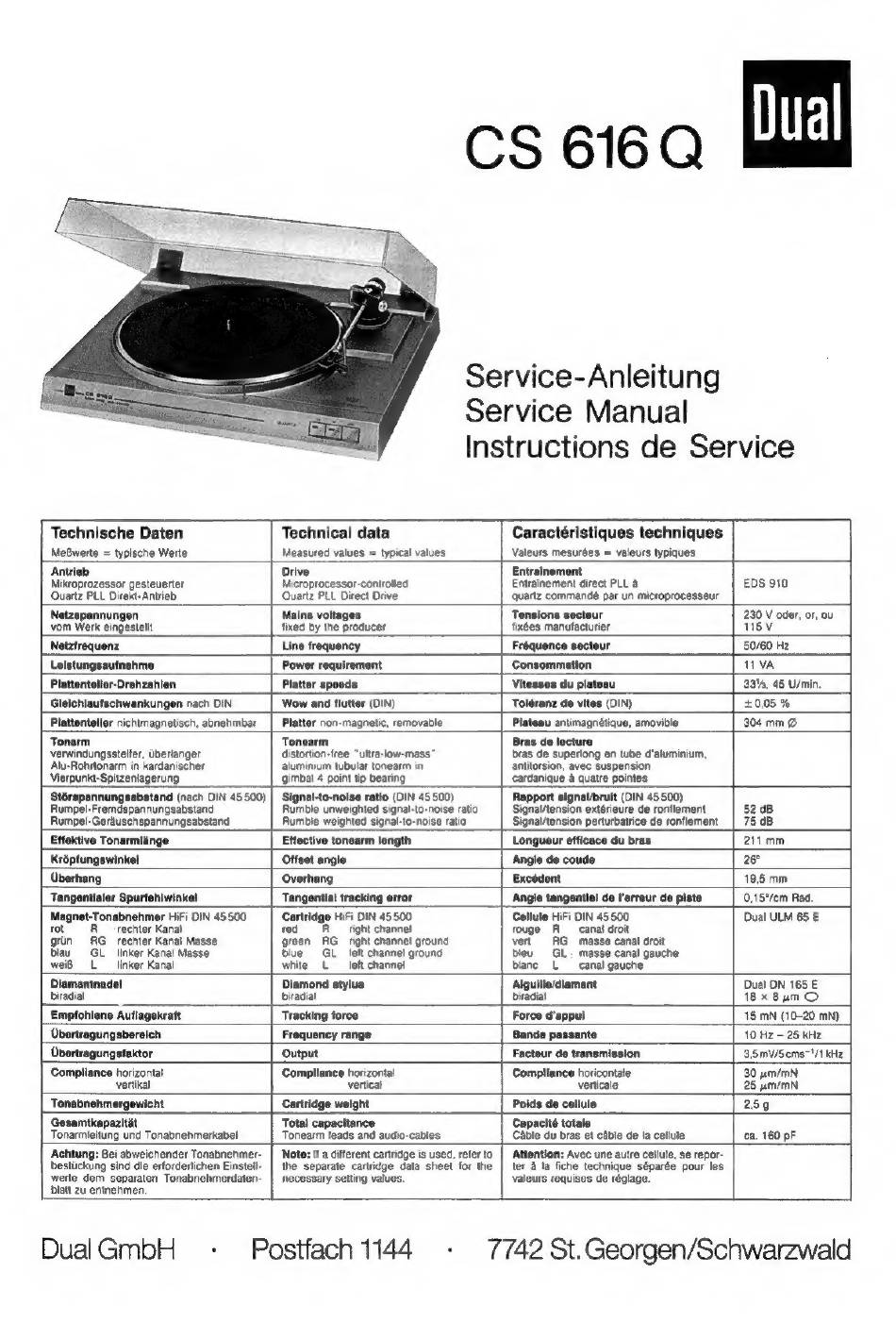

Service-Anleitung
Service Manual
Instructions de Service
Technische Daten
MeBwerte = typische Werte
Technical data
Measured values = typical values
Caractéristiques techniques
Valeurs mesurées = valeurs typiques
Antrieb
Mikroprozessor gesteverter
Quartz PLL Direkt-Antrieb
Drive
Microprocessor-controlled
Quartz PLL Direct Drive
Entrainement
Entrainement direct PLL a
quartz commandé par un microprocesseur
EDS 910
Netzspannungen
Mains voltages
Tensions secteur
230 V oder, or, ou
vom Werk eingestellt
fixed by the producer
fixées manufacturier
115V
Netztrequenz
Line frequency
Fréquence secteur
50/60 Hz
Leistungsautnahme
Power requirement
Consommation
11.VA
Plattenteller-Drehzahlen
Platter speeds
Vitesses du plateau
33%, 45 U/min.
Gleichlautschwankungen nach DIN
Wow and flutter (DIN)
Toléranz de vites (DIN)
+0,05 %
Plattenteller nichtmagnetisch, abnehmbar_|
Platter non-magnetic, removable
Plateau antimagnétique, amovible
304 mm @
'Tonarm
Tonearm
Bras de lecture
verwindungssteifer, Uberlanger
distortion-free "ultra-low-mass"
bras de superiong en tube d'aluminium,
Alu-Rohrtonarm in kardanischer
aluminium tubular tonearm in
antitorsion, avec suspension
Vierpunkt-Spitzenlagerung
gimbal 4 point tip bearing
cardanique a quatre pointes
Storspannung
nd (nach DIN 45500) | Signal-to-noise ratio (DIN 45500)
Rapport signal/brult (DIN 45500)
Rumpel-Fremdspannungsabstand
Rumble unweighted signal-to-noise ratio
Signal/tension extérieure de ronfiement
52 6B
Rumpel-Gerauschspannungsabstand
Rumble weighted signal-to-noise ratio
Signai/tension perturbatrice de ronflement | 75 dB
Effektive Tonarmliinge
Effective tonearm length
Longueur efficace du bras
211 mm
Krépfungswinkel
Offset angle
Angle de coude
26°
Oberhang
Overhang
Exoédent
19,5 mm
Tangentialer Spurfehiwinkel
Tangential tracking error
Angle tangentiel de
l'erreur de piste
0,15°/cm Rad,
Magnet-Tonabnehmer HiFi DIN 45500
Cartridge HiFi DIN 45500
Cellule HiFi DIN 45500
Dual ULM 65 E
rot
R_rechter Kanal
ted
-R_
right channel
rouge R_
canal droit
grun
RG _rechter Kanal Masse
green RG right channel ground
vert
RG masse canal droit
blau
GL linker Kanal Masse
blue
GL_ left channel ground
bleu
GL _ masse canal gauche
wei8
_L__linker Kanal
white
L
left channel
blanc
_L
canal gauche
Diamantnadel
Diamond stylus
Aiguille/diamant
Dual ON 165 €
biradial
biradial
biradial
18 x Bum O
Emptohlene Autlagekratt
Tracking force
Force d'appui
15 mN (10-20 mN)
Obertragungsbereich
Frequency range
Bande passante
10 Hz - 25 kHz
Obertragungstaktor
Output
Facteur de transmission
3,5mV/Soms~"/1 kHz
Compliance horizontal
Compliance horizontal
Compliance horicontale
30 um/mN
vertikal
vertical
verticale
25 um/mN
Tonabnehmergewicht
Cartridge weight
Poids de cellule
259
Gesamtkapazitat
Total capacitance
Capacité totale
Tonarmieitung und Tonabnehmerkabel
Tonearm leads and audio-cables
Cable du bras et cable de la cellule
ca. 160 pF
Achtung: Bei abweichender Tonabnehmer-
bestiickung sind die erforderlichen Einstell-
werte dem separaten Tonabnehmerdaten-
blatt 2u entnehmen,
Note: If a different cartridge is used, refer to
the separate cartridge data sheet for the
necessary setting values.
Attention: Avec une autre cellule, se repor-
ter a la fiche technique séparée pour les
valeurs requises de réglage.
Postfach 1144
-
7742 St. Georgen/Schwarzwald
