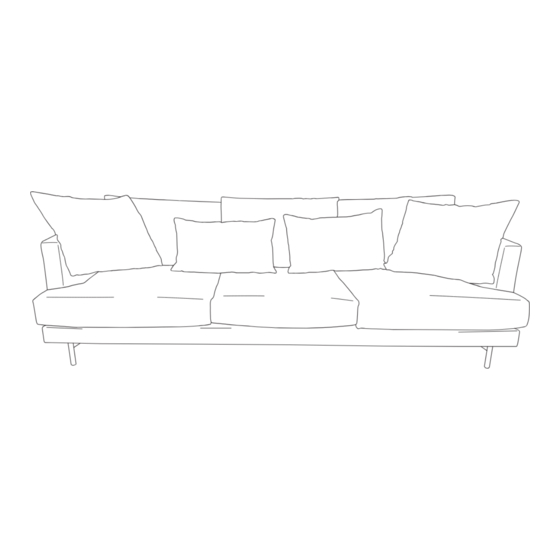

- Page 1 2023 W47 M-9978 S0001 3XL sofa TD (306) SPAREPARTS & REPAIR / RESERVDELAR & REPARATION For further information about your furniture and care advise. För mer information och skötsel av din möbel. www.scapainter.com 306.2...
- Page 2 YOU NEED / DU BEHÖVER ca 30 min 2 persons / 2 personer 10 mm 6 mm / 8 mm Place your product on a soft surface when assembling. Lägg dina proudkter på ett mjuk underlag när du monterar. QUESTIONS? / FRÅGOR? Do you have questions about the assembly or maintenance of your furniture? Check out scapainter.com or contact your retailer for...
- Page 3 SPAREPARTS S0001 3XL sofa TD (306) LEGS / ARMRESTS / ARMSTÖD 11 cm HEAD RESTS / NACKSTÖD FRAMES / STOMMAR 2250 seat 2250 back FITTINGS / BESLAG Insert nut CUSHIONS & COVERS / PLYMÅER & KLÄDSLAR A 860mm B 750 mm C 750 mm D Big E Small...
- Page 4 SPAREPARTS S0001 3XL sofa TD (306.2) LEGS / ARMRESTS / ARMSTÖD 11 cm HEAD RESTS / NACKSTÖD FRAMES / STOMMAR 2250 seat 2250 back FITTINGS / BESLAG Insert nut CUSHIONS & COVERS / PLYMÅER & KLÄDSLAR A2 1240 mm C2 1125 mm D Big E Small Nozag spring clip...
- Page 5 INSERT NUT INSTALLATION / MONTERING AV RAMPAMUFF Follow the instruction step by step. 1. M8 insert nut. Screw in the M8 insert nut using an 8 mm allen key. 2. M6 insert nut. Enlarge the existing hole in the frame using a 10 mm drill bit. Screw in the M6 insert nut using a 6 mm allen key.
- Page 6 REPLACING THE NOZAG CLIP / BYTE AV NOSAGFÄSTET Follow the instruction step by step. 1. Attach the new nozag clip using wood screws. 2. Pull and hook the nozag spring into place. Följ instruktionerna steg för steg. 1. Fäst fast det nya nosagfästet med hjälp av träskruvar. 2.
- Page 7 ARMREST INSTALLATION / MONTERING AV ARMSTÖD Follow the instruction step by step. Följ instruktionerna steg för steg.
- Page 8 REMOVING THE ARMREST / DEMONTERING AV ARMSTÖD Follow the instruction step by step. Följ instruktionerna steg för steg.
- Page 9 CONNECTING BACK AND SEAT FRAMES / MONTERING AV SITT- OCH RYGGSTOMME Follow the instruction step by step. Följ instruktionerna steg för steg.
- Page 10 DISMANTLING BACK AND SEAT FRAMES / DEMONTERING AV SITT- OCH RYGGSTOMME Follow the instruction step by step. Följ instruktionerna steg för steg.
