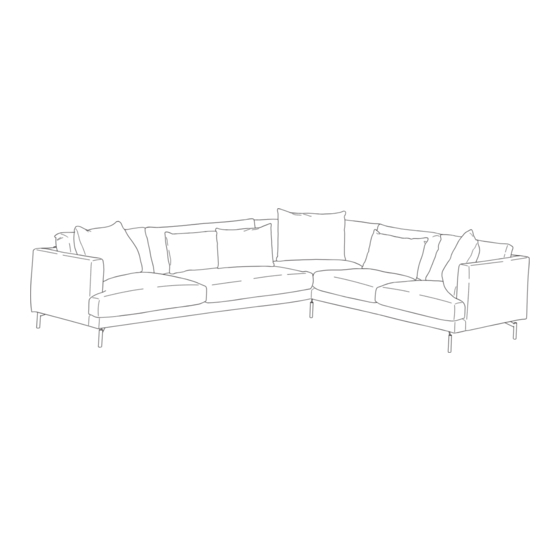

Scapa Cornersofa H23 TD S0001 Assembly And Repair Instructions
Hide thumbs
Also See for Cornersofa H23 TD S0001:
- Assembly (16 pages) ,
- Assembly and repair instructions (9 pages) ,
- Assembly (17 pages)
Related Manuals for Scapa Cornersofa H23 TD S0001
Summary of Contents for Scapa Cornersofa H23 TD S0001
- Page 1 2023 W47 M-8001 S0001 Cornersofa H23/32 TD (316/317) SPAREPARTS & REPAIR / RESERVDELAR & REPARATION For further information about your furniture and care advise. För mer information och skötsel av din möbel. www.scapainter.com 316/317 316.2/317.2...
- Page 2 YOU NEED / DU BEHÖVER ca 30 min 2 persons / 2 personer 10 mm 6 mm / 8 mm Place your product on a soft surface when assembling. Lägg dina proudkter på ett mjuk underlag när du monterar. QUESTIONS? / FRÅGOR? Do you have questions about the assembly or maintenance of your furniture? Check out scapainter.com or contact your retailer for...
- Page 3 SPAREPARTS S0001 Cornersofa H23/32 TD (316/317) LEGS / ARMRESTS / ARMSTÖD 11 cm HEAD RESTS / NACKSTÖD FRAMES / STOMMAR 1500 seat 1500 back Corner 2250 seat 2250 back FITTINGS / BESLAG Insert nut Corner hook Section hook CUSHIONS & COVERS / PLYMÅER & KLÄDSLAR A 860 mm B 750 mm C Corner...
- Page 4 SPAREPARTS S0001 Cornersofa H23/32 TD (316.2/317.2) LEGS / ARMRESTS / ARMSTÖD 11 cm HEAD RESTS / NACKSTÖD FRAMES / STOMMAR 1500 seat 1500 back Corner 1950 seat 1950 back FITTINGS / BESLAG Insert nut Corner hook Section hook CUSHIONS & COVERS / PLYMÅER & KLÄDSLAR A 860 mm A2 1085 mm B 750 mm...
- Page 5 INSERT NUT INSTALLATION / MONTERING AV RAMPAMUFF Follow the instruction step by step. 1. M8 insert nut. Screw in the M8 insert nut using an 8 mm allen key. 2. M6 insert nut. Enlarge the existing hole in the frame using a 10 mm drill bit. Screw in the M6 insert nut using a 6 mm allen key.
- Page 6 REPLACING THE NOZAG CLIP / BYTE AV NOSAGFÄSTET Follow the instruction step by step. 1. Attach the new nozag clip using wood screws. 2. Pull and hook the nozag spring into place. Följ instruktionerna steg för steg. 1. Fäst fast det nya nosagfästet med hjälp av träskruvar. 2.
- Page 7 ARMREST INSTALLATION / MONTERING AV ARMSTÖD Follow the instruction step by step. Följ instruktionerna steg för steg.
- Page 8 REMOVING THE ARMREST / DEMONTERING AV ARMSTÖD Follow the instruction step by step. Följ instruktionerna steg för steg.
- Page 9 CONNECTING BACK AND SEAT FRAMES / MONTERING AV SITT- OCH RYGGSTOMME Follow the instruction step by step. Följ instruktionerna steg för steg.
- Page 10 DISMANTLING BACK AND SEAT FRAMES / DEMONTERING AV SITT- OCH RYGGSTOMME Follow the instruction step by step. Följ instruktionerna steg för steg.
