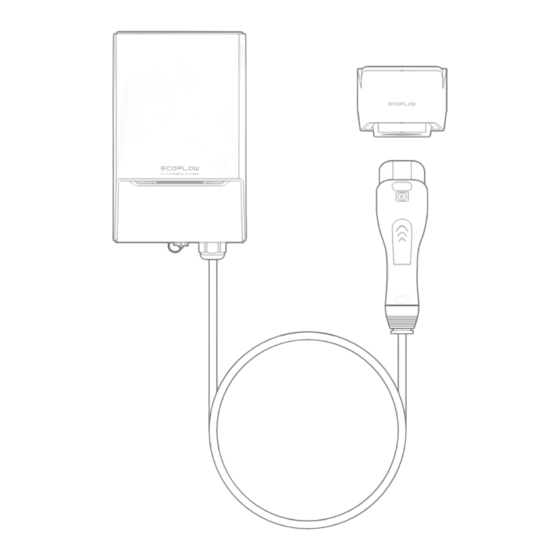

- Page 1 INSTALLATION GUIDE EcoFlow PowerPulse Residential EV Charger For more details, check the latest user manuals or related documents. https://enterprise.ecoflow.com/ documentation EcoFlow App Manual...
-
Page 3: Table Of Contents
CONTENTS INHALT Safety Instructions Sicherheitshinweise Disclaimer Haftungsausschluss Installation Installation Wiring Verkabelung Use and Disposal Nutzung und Entsorgung Technical Specifications Technische Spezifikationen Tools & Accessories Checkliste für Werkzeug Checklist und Zubehör Product Overview Produktübersicht What’s in the Box Lieferumfang Installation Guide Installationsanleitung Pre-installation Anforderungen vor der... -
Page 4: Safety Instructions
The user undertakes to be responsible for his/her actions and all consequences arising Model EF-PP-H01-1 therefrom. EcoFlow is not liable for all losses caused by the user’s failure to use this product according to the Input & Output specifications disclaimer and safety instructions. - Page 5 Gesetze und Vorschriften erlauben. Diese Dokumente sind vorbehaltlich gelegentlicher Spezifikationen Aktualisierungen und Überarbeitungen oder der Aufhebung ohne vorherige Ankündigung. Bitte besuchen Sie die Website von EcoFlow, um die neuesten Produktinformationen in Erfahrung zu bringen. Modell EF-PP-H01-1 Installation Spezifikationen für Eingang und Ausgang...
-
Page 6: Tools & Accessories
Tools & Accessories Checklist Installation Hammer drill Screwdriver Electrical screwdriver Mallet Φ6mm Measuring tape Marker Level Protective equipment Gloves & googles Electrical Wiring Three-phase/single-phase L1 (+L2+L3)+ Multimeter Tube type AC circuit breaker N+PE AC cables crimp tool Rated voltage >230V per phase, 400V total (three- phase). - Page 7 Checkliste für Werkzeug und Zubehör Installation Bohrhammer Schraubenzieher Elektrischer Gummihammer Φ6mm Schraubenzieher PH2 Maßband Markierstift Wasserwaage Schutzausrüstung Handschuhe & Schutzbrille Elektrische Verkabelung 3-phasiger/1-phasiger AC- L1 (+L2+L3)+N+PE Multimeter Rohr-Crimpzange Schutzschalter AC Kabel Nennspannung >230 V pro Phase, 400 V insgesamt (3-phasig). Nennstrom >16 A pro Phase. Mit Überlastschutz und Kurzschlussschutz 2.5mm²≤...
-
Page 8: Product Overview
Product Overview / Produktübersicht Main charging box Hauptladebox Cable holder dock Wandhalterung für Ladekabel Charging cable Ladekabel Indicator light Kontrollleuchte Power input port Anschluss für die Stromzufuhr Communication port Cable cover Kommunikationsanschluss Kabelabdeckung... -
Page 9: What's In The Box
What’s in the Box / Lieferumfang ×1 ×1 ×1 Charging Box Cable Holder Dock Fixing Template Ladebox Wandhalterung für Ladekabel Montageschablone ×1 ×8 ×1 32mm ×8 ø6mm 30mm Fixing Template Wall Installation Kits Power Input Connectors Montageschablone Wandmontage Kits Stromeingangsanschlüsse ×1 ×6 RJ45 Waterproof... -
Page 10: Installation Guide
Installation Guide / Installationsanleitung Pre-installation Requirements / Anforderungen vor der Installation • It is recommended that the installation position is close to both the parking spot (car charging port) and distribution box to ensure that the cable is not stretched by force; •... -
Page 11: Charging Box
Charging Box / Ladebox On Concrete Wall / Auf einer Betonwand ❶ ❷ ❹ Φ6mm 40mm ❸ NOTICE 3-6mm • When installed on a wooden wall, drill the bolts directly into the wall without using expansion bolts. Exposed Length • Bei Montage an einer Holzwand bohren Sie die Schrauben freiliegende Länge direkt ohne Spreizdübel in die Wand. -
Page 12: Cable Holder Dock
Cable Holder Dock / Wandhalterung für Ladekabel On Concrete Wall / Auf Einer Betonwand ❶ ❷ ❸ Φ6mm 40mm NOTICE • Please lock the bolt at the bottom after installation and wiring. • Drehen Sie die Schraube nach der Montage und Verdrahtung an der Unterseite ein. -
Page 13: Electrical Wiring Guide
Electrical Wiring Guide / Anleitung zur elektrischen Verkabelung • Please make sure that the wires, circuit breakers and other accessories used for wiring are undamaged, fit the product parameters and specifications, and comply with the relevant standards and regulations of your country or region. •... - Page 14 M=1.2±0.1 N·m ❹ ❸ ❺ ❻ ❼ 1 1 |...
-
Page 15: Communication Guide (Optional)
Communication Guide (Optional) / Anleitung zur Kommunikation (optional) NOTICE • In solar storage charging and standalone operation (solar charging or load balancing) scenarios, PowerPulse must communicate with external devices (PowerOcean or a smart meter) via a network cable or Wi-Fi. •... -
Page 16: Standalone Operation
Standalone Operation (communicate with smart meter) / Eigenständiger Betrieb (Kommunikation mit intelligentem Zähler) PowerPulse RS485A RS485B Grid Fuse Utility Meter Smart meter Breaker Network cable • Set the baud rate to 2.4k and parity GRID check to Even referring to the manual. •... - Page 17 ❷ ❸ System Power-On / System einschalten • To energize the PowerPulse, turn ON the branch breaker. The product is NOTICE ready to use after wiring test completes. • Um PowerPulse einzuschalten, schalten Sie den Abzweigschalter EIN. Das Produkt ist nach Abschluss der Kabelprüfung einsatzbereit. 0.5s Repeat Wiederholt Sich...
-
Page 18: Indicator Light
AC input power insufficient, charging suspended (0.1s) — (0.1s) Firmware upgrade repeat Error occurs. Please refer to User Orange light Manual for more information, or check it on the device page of EcoFlow App Kontrollleuchte Stetig orange Stetig weiß Pulsierend weiß Blinkend orange Anzeigestatus Anzeige (1s) —... - Page 20 PAP 22 Raccolta carta © 2024 EcoFlow Inc. All rights reserved.
