ACCURAT SHIELD 1000 Instruction Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

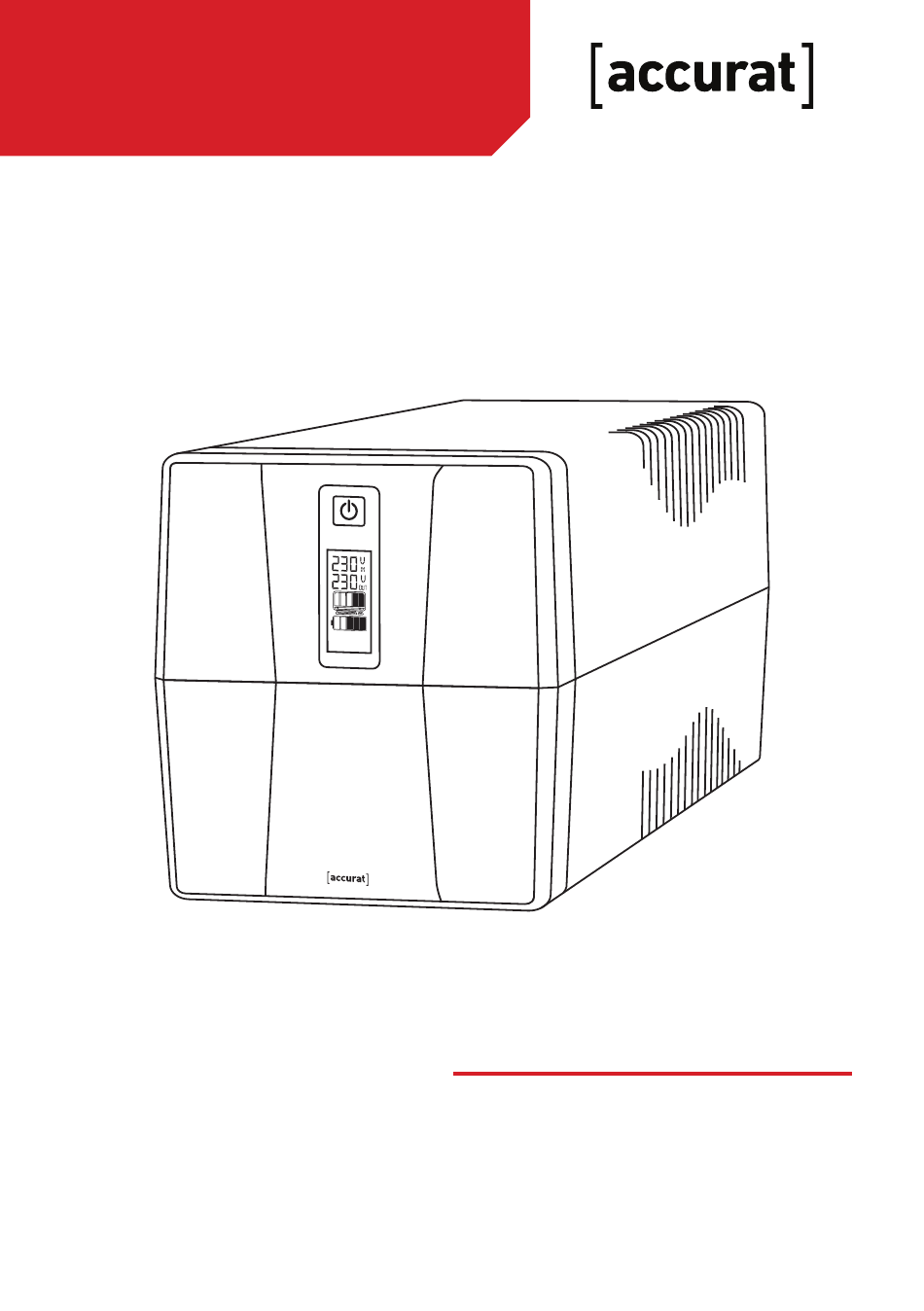

SHIE L D
UPS 1000
UPS 2000
Bedienungsanleitung
Instruction Manual
Manuel d'instructions

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SHIELD 1000 and is the answer not in the manual?

Questions and answers

Related Manuals for ACCURAT SHIELD 1000

Summary of Contents for ACCURAT SHIELD 1000

  • Page 1 SHIE L D UPS 1000 UPS 2000 Bedienungsanleitung Instruction Manual Manuel d’instructions...

  • Page 2: Table Of Contents

    Inhalt / Table of Contents / Table des matières Deutsch 1. Einführung ............................3 2. Sicherheitshinweise ........................5 3. Lieferumfang ..........................6 4. Lernen sie ihr Gerät kennen ...................... 7 5. Installation ............................8 6. Betrieb .............................10 7. Wartung ............................13 8.

  • Page 3: Einführung

    Benutzer das Gerät nicht in Übereinstimmung mit dem Haftungsausschluss und den Sicherheitsanweisungen verwendet. Accurat behält sich das Recht auf die endgültige Auslegung dieses Dokuments und aller Dokumente im Zusammenhang mit dem Gerät vor. Einige Bilder in diesem Dokument dienen nur als Richtlinie und geben die abgebildeten Produktkomponenten möglicherweise nicht genau wieder.
  • Page 4 Je näher die Leistung der angeschlossenen Geräte an der Volllast liegt, desto weniger Überbrückungszeit bleibt übrig. Eine vollgeladene USV bietet im Batteriemodus keine lange Überbrückungszeit und verschleißt die Batterien mit der Zeit schneller. Es wird dringend empfohlen die angeschlossenen Lasten an der USV so zu dimensionieren, dass nur bis zu 75 % der maximalen USV-Ausgangsleistung genutzt wird.

  • Page 5: Sicherheitshinweise

    2. Sicherheitshinweise VORSICHT! Die USV verfügt über eine interne Stromquelle und die Ausgänge können auch dann unter Spannung stehen, wenn sie nicht an das Stromnetz angeschlossen ist. • Dies ist nur ein Gerät für den Innenbereich. • Stellen Sie die USV auf eine robuste und stabile Oberfläche. •...

  • Page 6: Lieferumfang

    3. Lieferumfang Wechselstromkabel Accurat UPS SHIELD 1000 / 2000 USB 2.0 Bedienungsanleitung Kabel...

  • Page 7: Lernen Sie Ihr Gerät Kennen

    4. Lernen Sie Ihr Gerät kennen SHIELD UPS 1000 EIN/AUS-Schalter USB-B-Anschluss Stromkreisunterbrecher Schuko-Ausgänge Stromeingang SHIELD UPS 2000 USB PORT FAX/MODEM OUTPUT 10A250V ~ EIN/AUS-Schalter Stromkreisunterbrecher Schuko-Ausgänge USB-B-Anschluss Stromeingang RJ 45 Kühlsystem Diese Abbildungen dienen nur zur Orientierung und spiegeln evtl. nicht exakt die tatsächlichen Komponenten wider.

  • Page 8: Installation

    5. Installation 5.1. Produktinspektion Packen Sie die Verpackung aus und entfernen Sie das Zubehör, um die USV freizugeben. Heben Sie das Gerät vorsichtig aus der Verpackung. Das Gerät ist schwer und benötigt möglicherweise Hilfe, um es aus der Verpackung zu heben. Überprüfen Sie das Aussehen von Gehäuse, Display, Buchsen, Anschlüssen und Zubehör.
  • Page 9 Schuko-Steckdosen Die Standard-230-V-Ausgang dienen zum Anschluss Ihrer Geräte. Schließen Sie Ihre Geräte an die Ausgangsbuchsen der Accurat SHIELD USV an. Alle Steckdosen sind durch das AVR- System geschützt und sorgen im Falle eines Stromausfalls für die Notstromversorgung über die Batterie. Schalten Sie Ihre Geräte ein.

  • Page 10: Betrieb

    6. Betrieb 6.1. Bedienung über das Frontpanel EIN/AUS Schalter Eingangsspannung Ausgangsspannung Lastanzeige Batteriekapazität 6.2. USV-Arbeitsmodi Normalmodus Wenn die USV an das Stromnetz angeschlossen ist, arbeitet sie nach dem Einschalten im Normalmodus (Line-Interactive-Modus) und versorgt die angeschlossenen Lasten mit aufbereitetem Netzstrom. Dies wird durch das Eingangsspannungssymbol auf dem LCD angezeigt.
  • Page 11 Backup-Modus Bei einem Stromausfall, wenn kein Netzstrom vorhanden ist, schaltet die USV automatisch auf den Betrieb nur im Backup-Modus um, wie auf dem LCD angezeigt. In diesem Modus wird das Eingangsspannungssymbol nicht angezeigt, was bedeutet, dass das Gerät nicht mit Netzstrom versorgt wird. In diesem Modus fungiert die Batterie als Stromquelle und sorgt abhängig von den angeschlossenen Lasten für einen bestimmten Zeitraum für eine stabile Wechselstromversorgung.
  • Page 12 Schalten Sie die USV im Backup-Modus aus Um die USV im Backup-Modus auszuschalten, halten Sie die EIN/AUS-Taste gedrückt, bis Sie den Piepton hören. Die USV schaltet sich vollständig ab und die Batterie wird nicht geladen. 6.3.3. Selbsttest der Batterie Die USV führt jedes Mal einen Batterieselbsttest durch, wenn sie mit dem Netzstrom eingeschaltet wird.

  • Page 13: Wartung

    7. Wartung 7.1. Routinewartung Überprüfen des USV-Betriebsstatus Wenn die Stromversorgung normal ist, arbeitet die USV im Normalmodus, und es sollte keine Warnanzeige auf dem LCD-Display erscheinen. Überprüfung des USV-Betriebsmodusschalters Trennen Sie die USV vom Netzstrom, um eine Unterbrechung der Stromversorgung zu simulieren.

  • Page 14: Fehlerbehebung

    8. Troubleshooting WICHTIG! Die Fehlerbehebungstabelle deckt die meisten Schwierigkeiten ab, die unter normalen Arbeitsbedingungen auftreten können. Wenn die USV nicht ordnungsgemäß funktioniert, überprüfen Sie bitte die folgenden Schritte, bevor Sie sich an das Servicecenter wenden. FEHLERBEHEBUNGSTABELLE ZU ERGREIFENDE SYMPTOME MÖGLICHE URSACHEN MASSNAHMEN Die USV stellt keine Bitte an Wechselstrom...

  • Page 15: Technische Daten

    9. Spezifikation Produktname Accurat UPS SHIELD Accurat UPS SHIELD Modell 1000 2000 Kapazität 1000VA/600W 2KVA/1200W Eingangsspannung 220/230/240 Vac Eingangsspannungsbereich 145~290 Vac 175~275 Vac Frequenzbereich 45-65 Hz Ausgangsspannung 220/230/240 Vac Ausgangsspannungsbereich 200-255 Vac Ausgangsfrequenz 60 ± 0,5 Hz oder 50 ± 0,5 Hz (automatische Erkennung)

  • Page 16: Häufig Gestellte Fragen

    Welche Art von Batterie verwendet das Gerät? Eine hochwertige verschlossene Bleibatterie. Welche Geräte kann das Gerät mit Strom versorgen? Die Accurat SHIELD USV versorgt empfindliche elektronische Geräte wie Desktop- Computer, Netzwerkgeräte, Workstations und Home-Entertainment-Systeme mit Strom. Kann ich große Lasten, die die USV-Nennleistung überschreiten, an die Steckdosen anschließen?

  • Page 17: Introduction

    Upon using this device, we will consider that you accept all the terms and conditions in this document. Accurat is not liable for any loss caused by the user's failure to use the device in compliance with the Disclaimer and Safety Instructions.
  • Page 18 1.3. Key Features • Advanced voltage regulation technology. • Line-interactive topology. • Enhanced protection against several types of voltage anomalies. • Switching time from 2 to 6 milliseconds. • Compact and easy-to-handle design.

  • Page 19: Safety Instructions

    2. Safety instructions CAUTION! The UPS has its internal power source, and the outputs might be live even when it is not connected to the mains power supply. • This is an indoor-use device only. • Place the UPS on a stable and sturdy surface. •...

  • Page 20: Scope Of Delivery

    3. Scope of delivery AC power Accurat UPS SHIELD cable 1000 / 2000 USB 2.0 User Cable manual...

  • Page 21: Get To Know Your Device

    4. Get to know your device SHIELD UPS 1000 ON/OFF Switch USB-B port Circuit breaker Schuko outputs Power input SHIELD UPS 2000 USB PORT FAX/MODEM OUTPUT 10A250V ~ ON/OFF Switch Circuit breaker Schuko outputs USB-B port Power input RJ 45 Cooling System This image is for guidance only and may not accurately reflect the product components shown.

  • Page 22: Installation

    5. Installation 5.1. Product Inspection Unpack the packaging and remove the accessories to free the UPS. Carefully lift the device out of the packaging. The device is heavy and may require assistance to lift it out of the box. Check the appearance of housing, display, sockets, connections, and accessories.
  • Page 23 5.3. Connecting Your Devices Schuko sockets with standard 230V output are used to connect your devices. Plug your devices into the Accurat SHIELD UPS output sockets. All sockets are protected with the AVR system and in the case of power outage they will provide the backup power through the battery.

  • Page 24: Operation

    6. Operation 6.1. Front Panel Operation ON/OFF switch Input voltage Output voltage Load level Battery capacity 6.2. UPS Working Modes Normal Mode When the UPS is connected to the utility power supply and after turning it on it will work in Normal Mode (line-interactive mode) and supply conditioned utility power supply to the connected loads.
  • Page 25 In Backup Mode, the alarm beeps once every 7 seconds. The user can mute the alarm by short pressing the power button. If the battery capacity is very low, the alarm will beep every 1 second and can’t be muted. It’s a warning to save your work and safely shut down your devices.
  • Page 26 6.3.3. Battery Self-test The UPS performs a battery self-test every time it is turned on with the utility power supply. The self-test is designed to determine any issue that may occur with the battery power supply. If the battery status is normal, the UPS will continue to operate in Normal Mode.

  • Page 27: Maintenance

    7. Maintenance 7.1. Routine Maintenance Checking the UPS running status If the utility power is normal, the UPS works in Normal Mode, and there shouldn’t be any warning indication on the LCD. Checking the UPS running mode switch Cut off the mains power supply to simulate the utility power interruption. The UPS should transfer to Backup Mode.

  • Page 28: Troubleshooting

    8. Troubleshooting IMPORTANT! The troubleshooting chart covers most of the difficulties that you may encounter under normal working conditions. If the UPS fails to operate properly, please review the following steps before contacting the service center. TROUBLE SHOOTING CHART SYMPTOMS POSSIBLE CAUSES ACTIONS TO TAKE UPS is not connecting to...

  • Page 29: Specification

    9. Specification Product Name Accurat UPS SHIELD Accurat UPS SHIELD Model 1000 2000 Nominal power 1000VA/600W 2KVA/1200W Input voltage 220/230/240 VAC Input voltage range 145~290 VAC 175~275 VAC Frequency range 45-65 Hz Output voltage 220/230/240 VAC Output voltage range 200-255 VAC Output frequency 60±0.5 Hz or 50±0.5 Hz (Auto sensing)

  • Page 30: Faqs

    What type of battery does the device use? A high-quality sealed lead acid battery. Which appliances can the device power? The Accurat SHIELD UPS provides power for sensitive electronic devices such as desktop computers, networking devices, workstations, and home entertainment systems.

  • Page 31: Introduction

    à l'avis de non- responsabilité et aux consignes de sécurité. Accurat se réserve le droit d'interprétation finale de ce document et de tous les documents relatifs à l'appareil. Accurat se réserve le droit d'interprétation finale de ce document et de tous les documents relatifs à...
  • Page 32 Plus la consommation est proche de la pleine charge, moins il reste de temps de sauvegarde. Un onduleur entièrement chargé n'offre pas une longue durée de sauvegarde en mode batterie et use les batteries plus rapidement au fil du temps. Il est fortement recommandé...

  • Page 33: Consignes De Sécurité

    2. Consignes de sécurité ATTENTION! L'onduleur possède sa propre source d'alimentation et les sorties peuvent être sous tension même lorsqu'il n'est pas connecté à l'alimentation secteur. • Cet appareil ne peut être utilisé qu'à l'intérieur. • Placez l'onduleur sur une surface stable et solide. •...

  • Page 34: Contenu De La Livraison

    3. Contenu de la livraison Câble Accurat UPS SHIELD d'alimentation AC 1000 / 2000 Câble Manuel USB 2.0 d’instructions...

  • Page 35: Apprendre À Connaître Votre Appareil

    4. Apprenez à connaître votre appareil SHIELD UPS 1000 Interrupteur ON/OFF Port USB-B Disjoncteur Sorties Schuko Entrée d'alimentation SHIELD UPS 2000 USB PORT FAX/MODEM OUTPUT 10A250V ~ Interrupteur ON/OFF Disjoncteur Sorties Schuko Port USB-B Entrée d'alimentation RJ 45 Système de refroidissement Cette image est fournie à...

  • Page 36: L'installation

    5. Installation 5.1. Inspection des produits Déballez l'emballage et retirez les accessoires pour libérer l'onduleur. Soulevez l'appareil avec précaution pour le sortir de l'emballage. L'appareil est lourd et peut nécessiter de l'aide pour le sortir de la boîte. Vérifiez l'aspect du boîtier, de l'écran, des prises, des connexions et des accessoires.
  • Page 37 Des prises Schuko avec une sortie standard de 230V sont utilisées pour connecter vos appareils. Branchez vos appareils dans les prises de sortie de l'Accurat SHIELD UPS. Toutes les prises sont protégées par le système AVR et en cas de coupure de courant, elles fourniront l'alimentation de secours par le biais de la batterie.

  • Page 38: Fonctionnement

    6. Fonctionnement 6.1. Fonctionnement du panneau avant Interrupteur ON/OFF Tension d'entrée Tension de sortie Niveau de charge Capacité de la batterie 6.2. Modes de fonctionnement de l'ASI Mode normal Lorsque l'onduleur est connecté à l'alimentation électrique et après avoir été mis sous tension, il fonctionne en mode normal (mode interactif) et fournit une alimentation électrique conditionnée aux charges connectées.
  • Page 39 En mode sauvegarde, l'alarme émet un bip toutes les 7 secondes. L'utilisateur peut couper l'alarme en appuyant brièvement sur le bouton d'alimentation. Si la capacité de la batterie est très faible, l'alarme émet un bip toutes les secondes et ne peut pas être mise en sourdine.
  • Page 40 6.3.3. Autocontrôle de la batterie L'onduleur effectue un autotest de la batterie chaque fois qu'il est mis sous tension avec l'alimentation électrique. L'autotest est conçu pour déterminer tout problème pouvant survenir au niveau de la batterie d'alimentation. Si l'état de la batterie est normal, l'onduleur continue à...

  • Page 41: Maintenance

    7. Maintenance 7.1. Entretien courant Vérification de l'état de fonctionnement de l'ASI Si l'alimentation électrique est normale, l'onduleur fonctionne en mode normal et aucune indication d'avertissement ne doit apparaître sur l'écran LCD. Vérification du commutateur de mode de fonctionnement de l'ASI Coupez l'alimentation secteur pour simuler une coupure de courant.

  • Page 42: Dépannage

    8. Dépannage IMPORTANT! Le tableau de dépannage couvre la plupart des difficultés que vous pouvez rencontrer dans des conditions de travail normales. Si l'onduleur ne fonctionne pas correctement, veuillez passer en revue les étapes suivantes avant de contacter le centre de service. TABLEAU DE DÉPANNAGE ACTIONS À...

  • Page 43: Spécifications

    9. Spécifications Nom du produit Accurat UPS SHIELD Accurat UPS SHIELD Modèle 1000 2000 Puissance nominale 1000VA/600W 2KVA/1200W Tension d'entrée 220/230/240 VAC Plage de tension d'entrée 145~290 VAC 175~275 VAC Gamme de fréquences 45-65 Hz Tension de sortie 220/230/240 VAC...

  • Page 44: Faq

    Une batterie plomb-acide scellée de haute qualité. Quels sont les appareils que l'appareil peut alimenter? L'onduleur Accurat SHIELD assure l'alimentation des appareils électroniques sensibles tels que les ordinateurs de bureau, les appareils de réseau, les stations de travail et les systèmes de divertissement à domicile.
  • Page 45 NOTICE / NOTES...
  • Page 46 NOTICE / NOTES...
  • Page 47 NOTICE / NOTES...
  • Page 48 ist eine Marke der is a brand of est une marque de l’entreprise batterium GmbH Robert-Bosch-Str.1 71691 Freiberg am Neckar Germany...
