Summary of Contents for EVE Energy Outdoor
- Page 1 Erste Schritte Get Started...
- Page 2 Sicherheitshinweise Anschluss, Montage und Inbetriebnahme von Eve Energy Outdoor dürfen nur durch eine autorisierte Elektrofachkraft erfolgen. Vor Installation ist die Anlage spannungsfrei zu schalten! Schließe keine Geräte an diese Steckdose an, wenn der fernbedienbare Betrieb des Geräts verboten ist (z.B. Geräte, die unter die Norm 60335-2-9 fallen wie Grillgeräte, Brotröster und ähnliche ortsveränderliche Kochgeräte, oder ortsveränderliche...

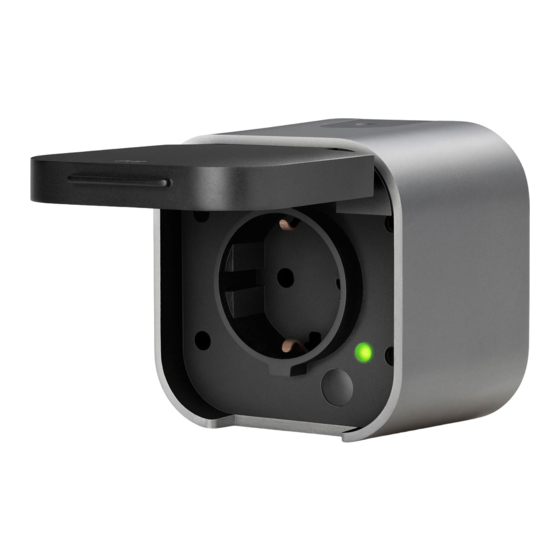

- Page 3 Das ist Eve Energy Outdoor Montageplatte Leistungseinheit Verschlusskappe Gehäuse Verschlusskappe, erhabene Membran...
-
Page 4: Erste Schritte
Erste Schritte Vorbereitung Schalte die Sicherung des Strom- Entferne deine aktuelle Außensteckdose, sofern kreises deiner Außensteckdose in vorhanden. deinem Sicherungskasten ab. Stelle sicher, dass kein Strom fließt. - Page 5 Erste Schritte Installation Montageplatte Eve Energy Outdoor kann von oben oder unten verkabelt werden. Platziere die Montageplatte am geplanten Einbauort, um die Befestigungslöcher anzuzeichnen.
- Page 6 Erste Schritte Bohre die Löcher. Montiere die Montageplatte mit Hilfe geeigneten Befestigungsmaterials.
- Page 7 Erste Schritte Vorbereitung Verkabelung Verkabelung Leistungseinheit Führe das abisolierte Kabel durch die Ver- Fixiere die Drähte an den entsprechenden schlusskappe mit der erhabenen Gummi- Klemmen. membran.
- Page 8 Erste Schritte Befestigung Leistungseinheit Richte die Leistungs- einheit aus, je nachdem, ob sie von oben oder unten verkabelt wird. Schiebe die nicht verwendete Ver- schlusskappe über die nicht verwendete Öffnung.
- Page 9 Erste Schritte Schiebe nun die Leistungs- einheit samt Kabel und Verschlusskappe in die Montageplatte. Achte darauf. dass die Verschluss- kappe bündig mit der Montageplatte abschließt.
- Page 10 Erste Schritte Installation Gehäuse Befestige das Gehäuse mit den vier mitgelieferten Schrauben so, dass die Klappe nach oben öffnet.
- Page 11 Erste Schritte Füge Eve Energy Outdoor der Du kannst an Eve Energy Outdoor Plattform deiner Wahl hinzu angeschlossene Geräte auch über die und stelle sicher, dass du einen Taste schalten. kompatiblen Thread Border Router besitzt. Mehr dazu auf evehome.com/hub...
- Page 12 Viel Spaß Zeitpläne erstellen (keine Steuerzentrale erforderlich) Stromverbrauch überwachen Eve Energy Outdoor kann mit der Eve-App oder mit Apps und Sprachassistenten deiner bevorzugten Plattformen genutzt werden. Abhängig von deiner Plattform können sich die Produkteigenschaften unter- scheiden, siehe evehome.com/eve-energy-outdoor...
- Page 13 Viel Spaß Eve wurde von Grund auf so entwickelt, dass deine persönlichen Daten geschützt bleiben. Eve sammelt keine personenbezogenen Daten - du musst keinen Account erstellen und deine Geräte nicht registrieren. Es gibt keine Eve-Cloud oder proprietäre Technologie, über die die Daten verloren gehen können. Mehr dazu...
-
Page 14: Technische Daten
Technische Daten Art der Belastung: Ohmsche Last oder Umgebungstemperatur: -20 °C - 40 °C Glühlampe Schutzgrad: IP44 Bemessungsstrom: Max. 16 A / 3680 W Verschmutzungsgrad: 2 Glühlampenlast: Max. 1 A / 240 W Spannungsfestigkeit: 2,5 kV Verbrauch im vernetzten Stromkreistrennung: Mikro Trennung (μ) Bereitschaftsbetrieb: 0,15 W Interne Sicherung: 1 A Frequenzbereich (BLE): 2402 - 2480 MHz... - Page 15 Zurücksetzen...
-
Page 16: Safety Instructions
Safety Instructions Eve Energy Outdoor may only be connected, installed and commissioned by an authorized electrician. Before installation, ensure the system is disconnected from the power supply! Do not connect appliances to this remote controlled socket-outlet if the instruction manual of the appliances prohibits being remote controlled (for example appliances... - Page 17 Meet Eve Energy Outdoor Mounting frame Power unit Rubber cap Cover Rubber cap, embossed membrane...
-
Page 18: Get Started
Get started Preparation Remove your current outdoor outlet, if available. Switch off the circuit breaker for your outdoor outlet in your fuse box. - Page 19 Get started Install the mounting frame Eve Energy Outdoor can be wired via the top or bottom. Position the mounting frame and trace the screw holes.
- Page 20 Get started Remove the mounting frame and Mount the mounting plate using drill into your tracings. suitable fastening material.
- Page 21 Get started Prepare the wiring Wire the power unit Run the stripped wires through the rubber Attach the wires to the corresponding cap with the embossed membrane. terminals.
- Page 22 Get started Attach the power unit Align the power unit, depending on whether it is wired via the top or bottom. Slide the spare rubber cap over the spare opening of the mounting frame.
- Page 23 Get started Now slide the power unit with the wires and rubber cap with embossed mem- brane into the mounting frame. Make sure that the rubber cap holding the cables is flush with the mounting frame.
- Page 24 Get started Attach the cover Slide the cover over the mounting frame Make sure that the flap opens upwards. and power unit and attach it, using the four screws supplied.
- Page 25 Get started Add Eve Energy Outdoor to the You can also use the button to switch platform of your choice and Eve Energy Outdoor on and off. make sure to have a compatible Thread Border Router. Learn more at evehome.com/hub...
- Page 26 Enjoy Set schedules (no home hub required) Monitor energy consumption Access Eve Energy Outdoor using the Eve app, or the apps or voice assistants of your preferred platforms. Feature sets may vary, depending on your platform. More information at evehome.com/eve-energy-outdoor...
- Page 27 Eve is designed to safeguard your privacy. Eve does not harvest your personal data by forcing you to set up an account or registering your devices. No Eve cloud or any proprietary technology can ever breach your most personal data.
-
Page 28: Specifications
Specifications Type of load: Resistance & incandescent Ambient temperature: - 20 °C - 40 °C lamp load Degree of protection: IP44 Rated Current: Max. 16A/3680W Pollution degree: 2 Incandescent Tungsten Lamp Load: Rated impulse withstand voltage: 2.5 kV Max. 1 A / 240 W Circuit disconnection: micro disconnection (μ) Standby power consumption: 0.15W Internal fuse: 1 A... - Page 29 Reset...
- Page 30 Alles bestens? Happily connected? • Das freut uns! Nimm dir bitte einen Moment Zeit: Excellent. Please take a moment to: Schreibe eine Rezension Write a review Erzähle deinen Freunden von Eve Tell your friends...
- Page 31 Alles bestens? Happily connected? • Bleibe auf dem Laufenden und entdecke mehr: Stay in touch and discover more via: YouTube Facebook facebook.com/meeteve @MeetEve Instagram @meeteve @meet_eve Eve Newsletter Eve Blog evehome.com/newsletter blog.evehome.com...
- Page 32 Läuft es nicht ganz rund? Something amiss? • Wir haben uns zum Ziel gesetzt, dich und dein Zuhause besser zu verbinden. Sollte das einmal nicht funktionieren, helfen wir dir gerne weiter. We’re committed to keeping you and your home connected. If you experience otherwise, we won’t rest until you’re satisfied.
- Page 33 Läuft es nicht ganz rund? Something amiss? • Melde dich bei uns! Das ist ganz einfach: Besuche unsere Knowledge Base oder wende dich an unser Support-Team. Reach out now. Here’s how: Visit our knowledge base or contact our support team. help.evehome.com evehome.com/contact...
-
Page 34: Rechtliche Hinweise
Rechtliche Hinweise Legal Information •... - Page 35 Bewahre deinen Matter-Code an einem sicheren Platz auf. Du benötigst ihn, um Eve zu deinem Zuhause hinzuzufügen. Niemand außer dir kennt diesen Code. Please keep your Matter setup code in a safe place. You need it to securely add Eve to your home, and nobody but you has a copy.
