Sygonix 2749486 Operating Instructions

Bedienungsanleitung
Wasserdichter Kabelstecker, IP68
Best.-Nr. 2749486
1 Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um einen wasserdichten 2-Wege-Kabelstecker mit 5-po-
liger Klemmleiste.
Das Gehäuse dieses Produkts entspricht der Schutzart IP68. Es bietet vollständigen Schutz
gegen kleine Partikel (z. B. Staub, Schmutz). Das Produkt ist wasserdicht bis zu einer Was-
sertiefe von 1 m und für maximal 30 Minuten.
Das Produkt ist zur Verwendung im Freien geeignet.
Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das
Produkt beschädigt werden.
Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer, Stromschlag oder anderen Gefähr-
dungen führen.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/
oder verändern.
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf.
Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweili-
gen Inhaber. Alle Rechte vorbehalten.
2 Lieferumfang
■
Produkt
■
Bedienungsanleitung
3 Neueste Informationen zum Produkt
Laden Sie die neuesten Produktinformationen unter
oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Websi-
te.
4 Symbolerklärung
Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen können.
Lesen Sie sich vor der erstmaligen Verwendung die Bedienungsanleitung sorgfäl-
tig durch.
5 Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie
insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedie-
nungsanleitung enthaltenen Sicherheitshinweise und Informationen für
einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine
Haftung für daraus resultierende Verletzungen oder Sachschäden. Darüber
hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.
5.1 Allgemein
■
Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
■
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu
einem gefährlichen Spielzeug werden.
■
Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können,
wenden Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
■
Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
5.2 Handhabung
■
Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen
aus geringer Höhe können das Produkt beschädigen.
5.3 Betriebsumgebung
■
Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
■
Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Ga-
sen, Dämpfen und Lösungsmitteln.
5.4 Bedienung
■
Sollten Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschließen des
Produkts haben, wenden Sie sich an einen Fachmann.
■
Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb
und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon
ab, das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet,
wenn das Produkt:
– sichtbare Schäden aufweist,
– nicht mehr ordnungsgemäß funktioniert,
1
www.conrad.com/downloads herunter
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert
wurde oder
– erheblichen Transportbelastungen ausgesetzt wurde.
5.5 Angeschlossene Geräte
■
Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Ge-
räte, an die das Produkt angeschlossen wird.
5.6 Elektroinstallation
WARNUNG! Gefahr für die Sicherheit!
Der Einbau und Anschluss dieses Produkts darf nur durch Personen erfolgen, die entspre-
chende Kenntnisse und praktische Erfahrung im Umgang mit Elektroinstallationen vorweisen
können! *)
Durch eine unsachgemäße Installation riskieren Sie:
■
Ihr eigenes Leben.
■
das Leben desjenigen, der das elektrische Gerät in Betrieb nimmt.
■
beträchtliche Sachschäden, z. B. durch einen Brand
■
die persönliche Haftung für Personen- und Sachschäden
Wenden Sie sich daher stets an einen Elektroinstallateur!
*) Erforderliche Fachkenntnisse für die Installation:
Für die Installation sind insbesondere Fachkenntnisse in den folgenden Bereichen erforder-
lich:
■
Die anzuwendenden „fünf Sicherheitsregeln": Freischalten (Trennen von der Spannungs-
versorgung); Gegen Wiedereinschalten sichern; Spannungsfreiheit allpolig feststellen;
Erden und Kurzschließen; Benachbarte, unter Spannung stehende Teile abdecken oder
abschranken
■
Einsatz von geeigneten Werkzeugen, Messgeräten und persönlicher Schutzausrüstung,
sofern dies erforderlich ist
■
Auswertung von Messergebnissen
■
Verwendung von elektrischem Installationsmaterial, um die Voraussetzungen für eine si-
chere Trennung von der Spannungsversorgung zu gewährleisten
■
IP-Schutzarten
■
Anbringung elektrischer Isoliermaterialien
■
Art des Versorgungsnetzes (TN-System, IT-System, TT-System) und die daraus folgen-
den Anschlussbedingungen (klassische Nullung, Schutzerdung, erforderliche Zusatz-
maßnahmen usw.)
Sollten Sie auch nur in einem der oben genannten Bereiche nicht über ausreichend Kennt-
nisse verfügen, sollten Sie sowohl von der Montage als auch vom eigenständigen Anschlie-
ßen unbedingt absehen und einen Fachmann beauftragen.

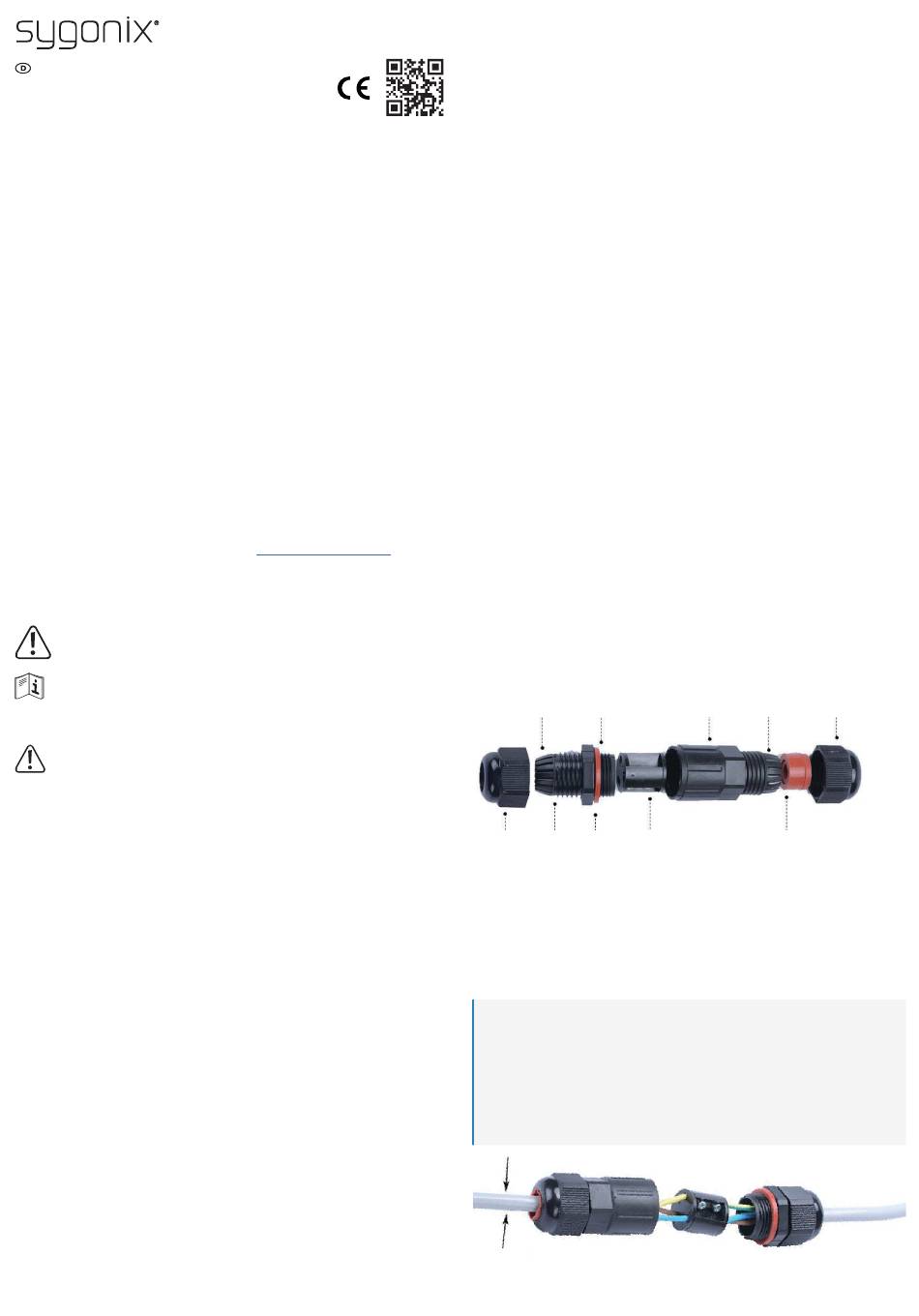

6 Produktübersicht
1 2
6 7 8
1 Drahtklemme
3 Klemmengehäuse
5 Sicherungsmutter
7 Gewindehülse
9 5-Leiter-Anschlussklemme
7 Anschluss
Wichtig:
– Stellen Sie sicher, dass die Drähte mit den Polaritätsmarkierungen auf dem Klemmen-
anschluss übereinstimmen.
– Die Anschlüsse an beiden Enden der Klemmenanschlüsse müssen übereinstimmen.
– Überprüfen Sie, ob alle Drähte richtig eingesteckt und mit den Klemmenschrauben ge-
sichert sind.
– Dichtungsringe und Schläuche müssen ordnungsgemäß angebracht und Sicherungs-
muttern fest angezogen sein.
Ø 6 - 12 mm
Isolieren Sie beide Kabel ab. Kabellänge 6,5 cm (± 0,5 cm).
3 4
9 10
2 Gewindehülse
4 Drahtklemme
6 Sicherungsmutter
8 Dichtungsring
10 Dichtungsstück
