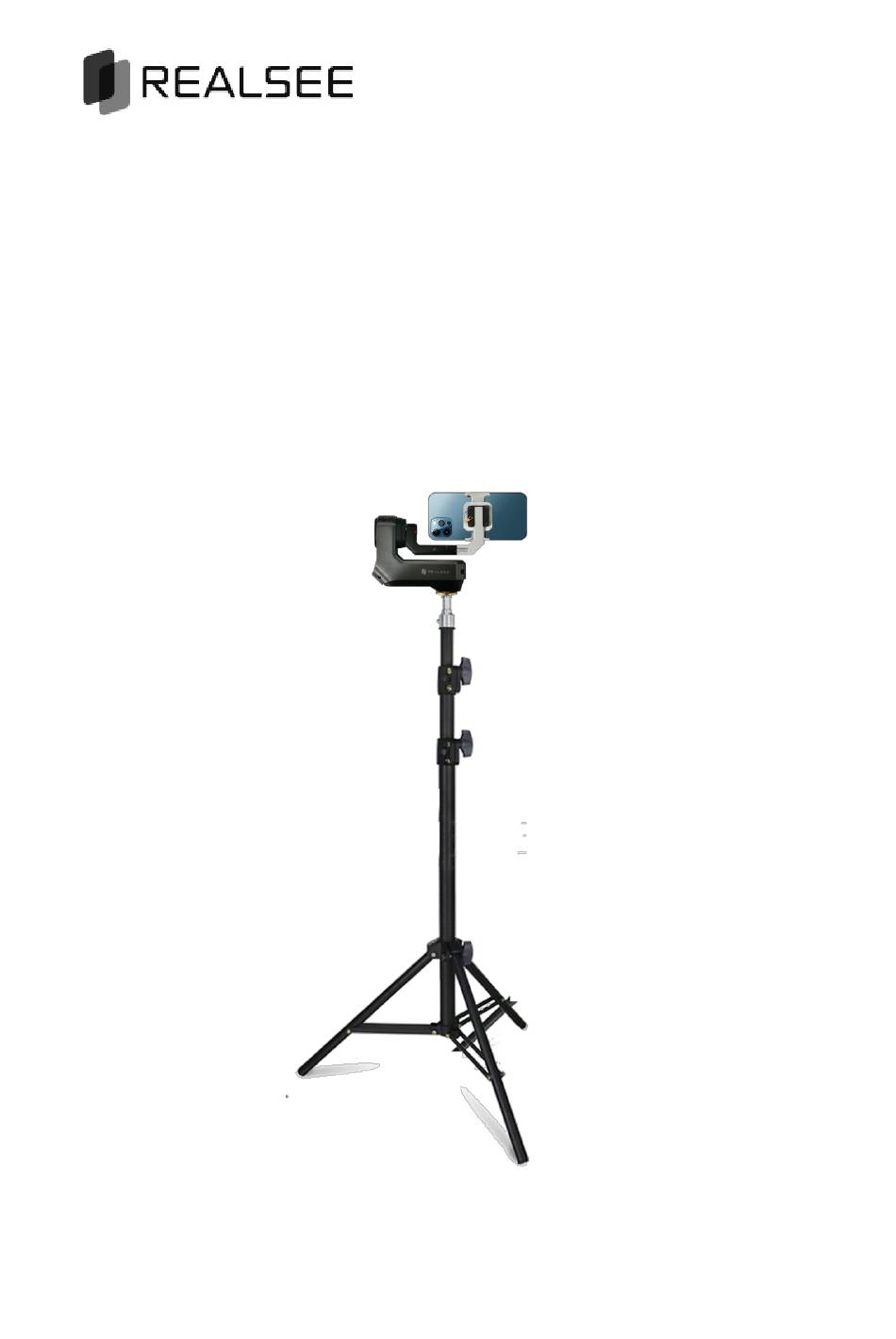

- Page 1 如视云台 产品说明书 Realsee Gimbal Product Manual Realsee ジンバル 製品説明書 三脚架是辅助云台拍摄的附件，不属于云台部件；手机请用户自备...
- Page 2 声明 贝壳技术有限公司对本手册有最终解释权。 本公司对于本说明书的安装错误、 操作错误不作任何形式的担保， 对于偶发或必然损坏 不承担任何法律责任。 本说明书所包含的内容受版权法保护。版权为本公司所有，未经本公司事先书面许可， 不得对本说明书任何部分进行复制、照相、复印或翻译成其他语言。 贝壳技术有限公司有权利在不提前通知的情况下对本的内说明书容进行修改。 对本说明 书内容的修改将体现在新出版的版本中。 贝壳技术有限公司对非本公司提供以及分销商提供的软件和设备不承担任何责任。 贝壳技术有限公司仅在下列情况下认为应该对如视云台的可靠性、安全性及性能负责。 即：装配、扩充重新调整、性能改进和维修均由本公司授权的人员或机构操作；随产品附带 的所有维修及更换部件以及配件均为本公司生产。 请您先阅读本说明书，熟悉产品功能后再使用本产品。本产品不适合儿童使用。为保证能正确、 安全地使用本产品，请您在进行安装、设置和使用之前请务必仔细阅读本说明书所有内容，且 严格按照说明书内容安装和使用。...
- Page 3 产品介绍 如视云台是如视 VR 采集套装的核心产品，双轴设计，配合三脚架使用，使手机可以稳定旋 转 360 度拍摄，完成 VR 采集。 装卸手机夹开关 请缓慢转动（易损） 长按开机/关机 绿灯：电量充足 红灯：电量不足 蓝灯：蓝牙连接 黄灯：关机充电（常亮表示充满） 上下调节手机镜头 手机镜头对齐标志 左右调节手机镜头 安装三脚架时握住拧紧 【如视 VR APP 下载】 请前往官网（xxxxxxxxx） ，或添加如视 VR 服务公众号下载安装如视 VR app ，并按照公众号 VR 拍摄教学视频进行拍摄使用。...
- Page 4 将云台主摄镜头安装在 红点延伸线交界处 安装时 握住底盘拧紧 脚架高度 1.3 米...
- Page 5 安全操作指引 【警告】 1、 如视云台不防水。请勿让云台接触到任何液体，建议使用柔软的干布清洁。 2、 禁止以任何方式拆解产品。云台电池为不可拆卸状态，若拆解过程中刺破电池，将会导 致电池内部电解液泄露，甚至引起起火，爆炸。 3、 云台为高精度产品，禁止机械撞击、碾压或抛掷。请勿在产品上放置重物。 4、 禁止手动拧动云台上轴。 5、 使用云台时禁止给云台充电。 6、 请在温度为 0-40 度之前的环境中使用产品。 【注意】 1、 云台配备了 type-C 充电线，请使用符合相关国际和地区的法规和安全性标准的其他第 三方适配器给云台充电。使用不符合相关安全性标准的适配器充电时可能会有死亡或受 伤的风险。使用损坏的线缆或适配器，或者在潮湿环境下充电，会导致火灾、电击、受 伤等，可能会损坏云台或其他财物。当您使用电源适配器给云台充电时，将适配器电源 插头插入电源插座之前，请确保交流插头或交流电源线已完全插入电源适配器。 2、 如果云台需要维修、已损坏、出现故障或者接触到液体，请联系贝壳或贝壳授权的维修 中心，如贝壳授权服务商。如果您尝试拆开云台，有可能造成损坏，且这种损坏不包括 在云台的有限保修范围内。 【特殊物质申明】 产品中有害物质的名称及含量 有害物质 部件名称 六价铬 多溴联苯 铅(Pb) 汞(Hg) 镉(Cd) (Cr(Ⅵ)) (PBB) 多溴二苯醚(PBDE) 外壳、构造...
- Page 6 规格参数 如视云台 型号 RS5YT01 适用手机宽度 65-88mm 尺寸 长×宽×高＝145mm(L)X 38mm(W)X 152mm(H) 重量（含电池） 约 381g 颜色 黑色 规格 5V 1.5A 7.5W 电池 锂离子电池 型号：N031-1S1P （3000mAh 3.7V 11.1Wh） 无线模式 低功耗蓝牙(BLE) 5.0 工作频率 2400-2483.5MHz EIRP < 5dbm 工作环境温度 0℃至 40℃（32℉至 104℉） 充电环境温度 10℃至 45℃（50℉至 113℉）...
- Page 7 All maintenance and replacement parts and accessories attached or built into the Realsee Gimbal are produced by the company. Please read the manual, and familiarize yourself with the product features before using this product.
-
Page 8: Product Introduction
Product Introduction Realsee Gimbal is the core product of Realsee VR Acquisition Kit. dual-axis design, with tripod use, so that the phone can be fitted for stable rotation 360 degrees shooting, complete VR acquisition. A switch for loading and unloading Mobile phone holder... - Page 9 Install phone's main camera lens at the junction of the red dot extension line Attach firmly when affixing to the tripod The tripod is 1.3 meters high...
-
Page 10: Safety Guidelines
Safety Guidelines 【Warning】 1、 Realsee Gimbal is not waterproof, do not let it come into contact with any liquid, it is recommended cleaning the device with a soft dry cloth. 2、 Do not disassemble the product in any way outside of steps outlined in this manual or in company instructional material . -
Page 11: Compliance Information
Compliance Information EU Compliance Statement “Hereby, [Beike Technology Co., Ltd.] declares that the radio equipment type [RS5YT01] is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: (https://realsee.ai)”... - Page 12 Le present appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisee aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioelectrique subi, meme si le brouillage est susceptible d'en compromettre le fonctionnement.
- Page 13 免責声明 本説明書の最終的な解釈権は Beike にあります。 当社は本説明書のインストール、 操作の誤りについては一切保証せず、 偶発的および必然 の損壊についても法的責任を一切負いません。 本説明書に含まれる内容は著作権法で保護されています。 著作権は当社に帰属し、 事前に 書面にて当社の許可を得ていないものについては、本説明書のいかなる部分も、複製、撮 影、複写及び他の言語に翻訳することを禁じます。 Beike は予告なく本説明書の内容を変更することができます。本説明書の変更箇所は新し いバージョンの説明書にてご確認ください。 当社が提供していないもの及び代理店によるアプリケーションや製品については一切の 責任を負いません。 Beike は以下の事柄について、Realsee ジンバルの信頼性、安全性及び性能について責任 を負います。すなわち、組み立て、拡張、再調整、性能改善、修理は全て当社が指定する スタッフまたは機関が行います。 製品に付帯する修理や交換を行う際の部品や付属品は全 て当社が生産します 本製品をご使用になる前に、本書をお読みください。 この製品は子供には適していません。 本製品を正しく安全にご使用いただくために、 ご使用の前に本書の内容をよくお読み頂く上、 本書に従ってセッティング・ご使用ください。...
- Page 14 製品紹介 Realsee ジンバルは、Realsee VR 取得キットのコア製品です。2 軸設計で三脚と併用する ことで、スマホを 360 度安定的に回転し、VR 撮影にサポートします。 スマホ取付ホルダー 折れやすため、ゆっくり回してくださ 長押しで電源 绿ライト：バッテリー正常 赤ライト：バッテリー不足 青ライト：Wi-Fi 接続 黄色ライト：電源 OFF で充電中 （常に点灯する場合、充電完了） スマホカメラの垂直調 スマホカメラマーキングライン スマホカメラの水平 三脚との接続部分 【Realsee VR APP ダウンロード】 Realsee 本社、或いはローカルの代理店にご連絡ください。...
- Page 15 スマホのマインカメラを左図通 りに、二つの赤い線の交差点 にセッティングしてください。 セッティングする時、ゆるめがないかを確認してく ださい。 三脚の高さを 1.3 メ ートル程度にセッティ ングしてください...
- Page 16 ジンバルにはタイプ C の充電ケーブルが付属されています。ジンバルの充電に は、 関連する国際および地域の規制と安全基準に準拠した他のサードパーティ製アダ プターを使用してください。 関連する安全基準を満たしていないアダプターで充電 すると、負傷または死亡する危険性があります。 破損したケーブルやアダプターを 使用したり、湿気の多い環境で充電したりすると、火災、感電、けがなどの原因とな り、ジンバルなどの物が破損する恐れがあります。 電源アダプターを使用してジン バルを充電する場合は、アダプターの電源プラグを電源コンセントに差し込む前に、 AC プラグまたは AC 電源コードが電源アダプターに完全に差し込まれていることを 確認してください。 ２、 ジンバルの修理が必要な場合、損傷した場合、誤動作した場合、または液体と接 触した場合は、Realsee 本部または Realsee 認定サービスプロバイダーなどの Realsee 認定修理センターに連絡してください。 ジンバルを分解しようとすると破損する恐 れがあり、この場合にはジンバルが保証対象外となります 仕様 Realsee ジンバル RS5YT01 型名 スマホ幅の対応範囲 65-88mm 寸法 幅×奥行き×高さ＝145mm(L)X 38mm(W)X 152mm(H) 重さ...
- Page 17 作業環境温度 0℃至 40℃（32℉至 104℉） 充電環境温度 10℃至 45℃（50℉至 113℉）...
