54 U-CONTROL UCA222

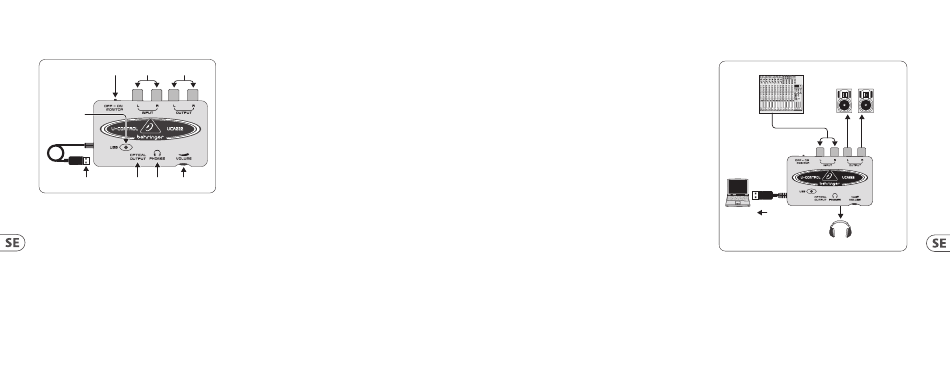

3. Kontroller och Anslutningar
(7) (6) (5)
(1)
(8) (2) (3) (4)
(1) POWER LED – Indikerar status för strömförsörjningen
via USB.
(2) OPTICAL OUTPUT – Toslink-utgången har en S/PDIF-
signal som kan anslutas via en fiberoptisk kabel.
(3) PHONES – Anslut standardhörlurar som är utrustade med
en 1/8" mini-koppling.
(4) VOLUME – Anpassar volymnivån för hörlurarnas
utgång. Vrid kontrollen helt till vänster innan du ansluter
hörlurarna för att undvika hörselskador orsakade av för
hög volyminställning. Vrid kontrollen till höger för att
öka volymen.
(5) OUTPUT – Anslut till ett högtalarsystem via RCA
stereokablar för att övervaka audioutgången från datorn.
(6) INPUT – Anslut önskad inspelningssignal genom
audiokablar med RCA-anslutningar.
(7) OFF/ON MONITOR – När MONITOR är avstängd (OFF)
får hörlurarnas utgång signalen från datorn över
USB-porten (samma som RCA-utgångarna). När MONITOR
är påslagen (ON) får hörlurarna signalen genom
RCA-ingångarna.
(8) USB CABLE – Skickar information till och från din
dator och UCA222. Den försörjer också enheten med
elektrisk ström.
4. Installation av Mjukvara
• • Den här enheten kräver varken installation eller
drivrutiner, anslut den bara till en ledig USB-port på en
PC eller Mac.
◊ ◊ OBS! Ð När UCA222 säljs tillsammans med andra
behringer-produkter kan den medföljande mjukvaran
variera. Om drivrutiner för ASIO inte ingår kan du ladda
ner dem från vår webbsida behringer.com.
5. Grundläggande Användning
UCA222 erbjuder ett enkelt användargränssnitt mellan
din dator, mixer och monitorsystem. Följ dessa steg för
grundläggande användning:
1) Anslut UCA222 till datorn genom att ansluta USB-kabeln
till en ledig USB-port. LED-lampan för elanslutning ska
lysa automatiskt.
2) Anslut audiokällan som ska spelas in, såsom mixer,
preamp etc. till INPUT stereo RCA-uttagen.
3) Koppla in ett par hörlurar i 1/8" PHONES-uttaget och
anpassa volymen med den närplacerade kontrollen.
Du kan också övervaka utgången genom att koppla in ett
par elanslutna högtalare till OUTPUT stereo RCA-uttagen.
4) Den kan också sända stereoingångssignalen i digitalt
audioformat (S/PDIF) till en extern inspelningsenhet
via OPTICAL OUTPUT genom att använda en Toslink
fiberoptisk kabel.
Bruksanvisning
6. Applikationsdiagram
XENYX 2222FX
B3031A
Active Monitor Speakers
RCA Input RCA Outputs
Computer USB
HPM1000
