24 U-CONTROL UCA222

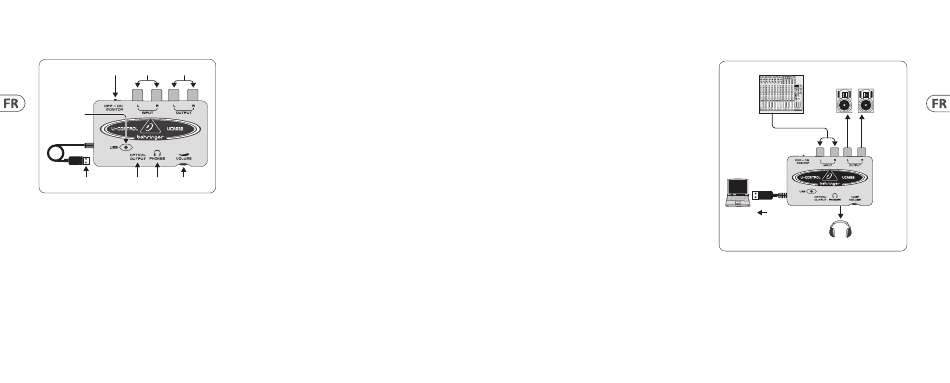

3. Réglages et Connecteurs
(7) (6) (5)
(1)
(8) (2) (3) (4)
(1) POWER LED – Indique le statut de l'alimentation USB.
(2) OPTICAL OUTPUT – L'embase Toslink délivre un signal
S/PDIF par le biais d'un câble optique.
(3) PHONES – Connectez un casque standard avec fiche
mini-Jack 3,5 mm.
(4) VOLUME – Utilisez ce bouton pour régler le volume de
l'écoute au casque. Réglez au minimum avant de connecter
le casque pour éviter tout dommage à votre audition causé
par des niveaux d'écoute excessifs. Tournez le bouton
progressivement vers la droite pour monter le volume.
(5) OUTPUT – Connectez ces sorties à vos enceintes ou à
votre système d'écoute amplifié à l'aide d'un câble RCA
stéréo. Cette sortie vous permet d'écouter le signal
de l'ordinateur.
(6) INPUT – Connectez la source audio aux entrées RCA
gauche et droite.
(7) OFF/ON MONITOR – Lorsque le sélecteur MONITOR est
sur OFF, la sortie casque reçoit le signal de l'ordinateur
par le port USB (identique aux sorties RCA). Lorsque le
sélecteur MONITOR est en position ON, le casque reçoit le
signal connecté aux entrées RCA INPUT.
(8) USB CABLE – Transmet les informations entre votre
ordinateur et l'UCA222. Alimente également l'interface.
4. Installation Logicielle
• •
Cette interface ne nécessite aucun Driver pour fonctionner
— utilisez un port USB disponible de votre PC ou de
votre Mac.
◊ ◊ Remarque – Lorsque l'UCA222 est fournie avec
d'autres produits Behringer, les logiciels fournis
peuvent varier. Si les Drivers ASIO ne sont pas fournis,
téléchargez-les sur le site behringer.com.
5. Utilisation Élémentaire
L'UCA222 permet une gestion simple des enregistrements et de
l'écoute entre votre ordinateur, votre mélangeur et votre système
d'écoute. Suivez les étapes suivantes pour commencer :
1) Connectez l'UCA222 à l'ordinateur en reliant le câble USB à
un port USB libre. La Led s'allume automatiquement.
2) Connectez la source audio à enregistrer (console de
mixage, préampli, etc.) aux entrées stéréo INPUT en RCA.
3) Connectez un casque au mini-Jack 3,5 mm PHONES et
réglez le volume avec le bouton. Vous pouvez également
connecter une paire d'enceintes actives aux sorties stéréo
OUTPUT en RCA.
4) Vous pouvez également transmettre le signal stéréo
au format audionumérique S/PDIF à un enregistreur
externe par la sortie OPTICAL OUTPUT à l'aide d'un câble
optique Toslink.
Manuel d'utilisation
6. Schémas D'applications
XENYX 2222FX
B3031A
Active Monitor Speakers
RCA Input RCA Outputs
Computer USB
HPM1000
Utilisation d'une console de mixage pour
l'enregistrement en studio :
L'application la plus commune de l'UCA222 est l'enregistrement
en studio avec une console de mixage. Ceci vous permet
d'enregistrer plusieurs sources en même temps, d'écouter la
lecture, et d'enregistrer d'autres pistes synchronisées sur
les premières.
