Summary of Contents for Littelfuse 08070700
Page 1

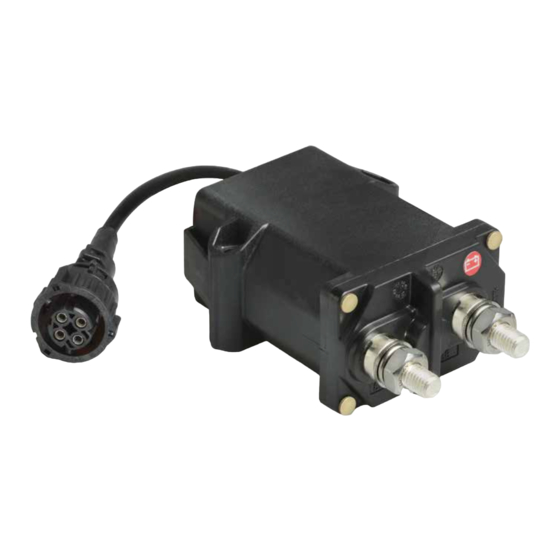

TECHNICAL MANUAL / MANUALE TECNICO A LITTELFUSE BRAND Cod. 08070700 Cod. 08070760 KIT LVD ELECTRICAL BATTERY MAIN SWITCH LVD TELERUTTORE STACCABATTERIA LVD BISTABLE LATCH RITENUTA MECCANICA LOW VOLTAGE DISCONNECTOR (LVD) DISGIUNTORE DI BASSA TENSIONE (LVD) WITH PROGRAMMABLE BATTERY CUT-OFF VOLTAGE CON TENSIONE DI STACCO PROGRAMMABILE www.littelfuse.com - www.menbers.it...
Page 2
Teleruttore staccabatteria a ‘‘RITENUTA MECCANICA” WITH PROGRAMMABLE BATTERY CUT-OFF VOLTAGE CON TENSIONE DI STACCO PROGRAMMABILE Dear LITTELFUSE Customer Gentile cliente LITTELFUSE ® ® Congratulations, this article was produced for Congratulazioni, questo prodotto è stato realiz- you with passion and attention to detail us- zato per Lei con passione e attenzione ai dettagli ing quality materials.
Page 3
• The vehicle manufacturer’s current technical notices and information on retrofitting must be followed. • LITTELFUSE is not responsible for improper use of the product once installed. Kit di dadi e rondelle INCLUSO ATTENZIONE Prima di procedere al montaggio, è...
3. Mechanical fixation Fissaggio meccanico 3.1 INSTALLATION INSTALLAZIONE • Fix the device to the chassis according to the indicated lock- • Fissare il dispositivo al telaio secondo la coppia di serraggio ing torque value. indicata. • Connect to battery positive the stud indicated by the label •...
4. Operation Modes Modi operativi 4.1 NORMAL OPERATING MODE MODALITÀ DI FUNZIONAMENTO NORMALE (refer to section 5) (vedere paragrafi 5) • The device detects automatically the supply voltage. • Il dispositivo rileva automaticamente la tensione di alimentazione. • The command pushbutton always allows to close and open •...
Page 6
5. Wiring diagrams and tables Schemi di collegamento e tabelle 5.1 NORMAL OPERATING WIRING DIAGRAM SCHEMA PER L’UTILIZZO NORMALE INSTALLATION DIAGRAM TGC/RME-LVD SCHEMA DI INSTALLAZIONE 12V OR 24V 12V OPPURE 24V Accessories available on request page 9 CHASSIS PUSHBUTTON Accessori disponibili PULSANTE SU TELAIO su richiesta pag.
5.2 SETUP WIRING DIAGRAM SCHEMA PER IL SETUP THRESHOLD SETTING DIAGRAM SCHEMA PER L'IMPOSTAZIONE DELLA SOGLIA 1A MAX THRESHOLD SET SWITCH INTERR. DI SET DELLA SOGLIA Power Supply 0-SET 28V MAX 500mA MIN LAMP SPIA Pin 1 INHIBIT INHIBIT Pin 2 NEG. BATT BATT. NEG. Pin 3 COMMAND COMANDO Pin 4 LIGHT LIGHT MANUALE DI INSTALLAZIONE...
5.3 ACCESSORIES TABLE TABELLA DEGLI ACCESSORI M’S P/N MANUFACTURER - MODEL DESCRIPTION FUNCTION CODICE M’S MARCA - MODELLO DESCRIZIONE FUNZIONE QTÀ 00901800 4m-extension cable / Prolunga da 4m AVAILABLE ON REQUEST / DISPONIBILI SU RICHIESTA M’S P/N MANUFACTURER - MODEL DESCRIPTION FUNCTION CODICE M’S...
5.5 SIGNALLING/MESSAGING SEGNALAZIONI/MESSAGGISTICA Blink type driven by the LIGHT line SIGNALLING INDICATION Tipo di lampeggio pilotato da linea LIGHT INDICAZIONE DELLA SEGNALAZIONE No blink / Nessun lampeggio Main contact open and standby mode / Contatto principale aperto e modalità standby Short single blinks / Lampeggi singoli corti Main contact closed / Contatto principale chiuso Sequence of 3 blinks / Sequenza di 3 lampeggi...
Page 12
WARRANTY LITTELFUSE guarantees the product 24 months (from the time of the sale) against fabrication defects in compliance with applicable laws and terms of liability. All damages caused by improper - handling, installation, use, service or lack of service will void warranty. It is also excluded malfunctions attri- butable to outside phenomena, LITTELFUSE will take over the possible replacement of the defective product at its discretion.
