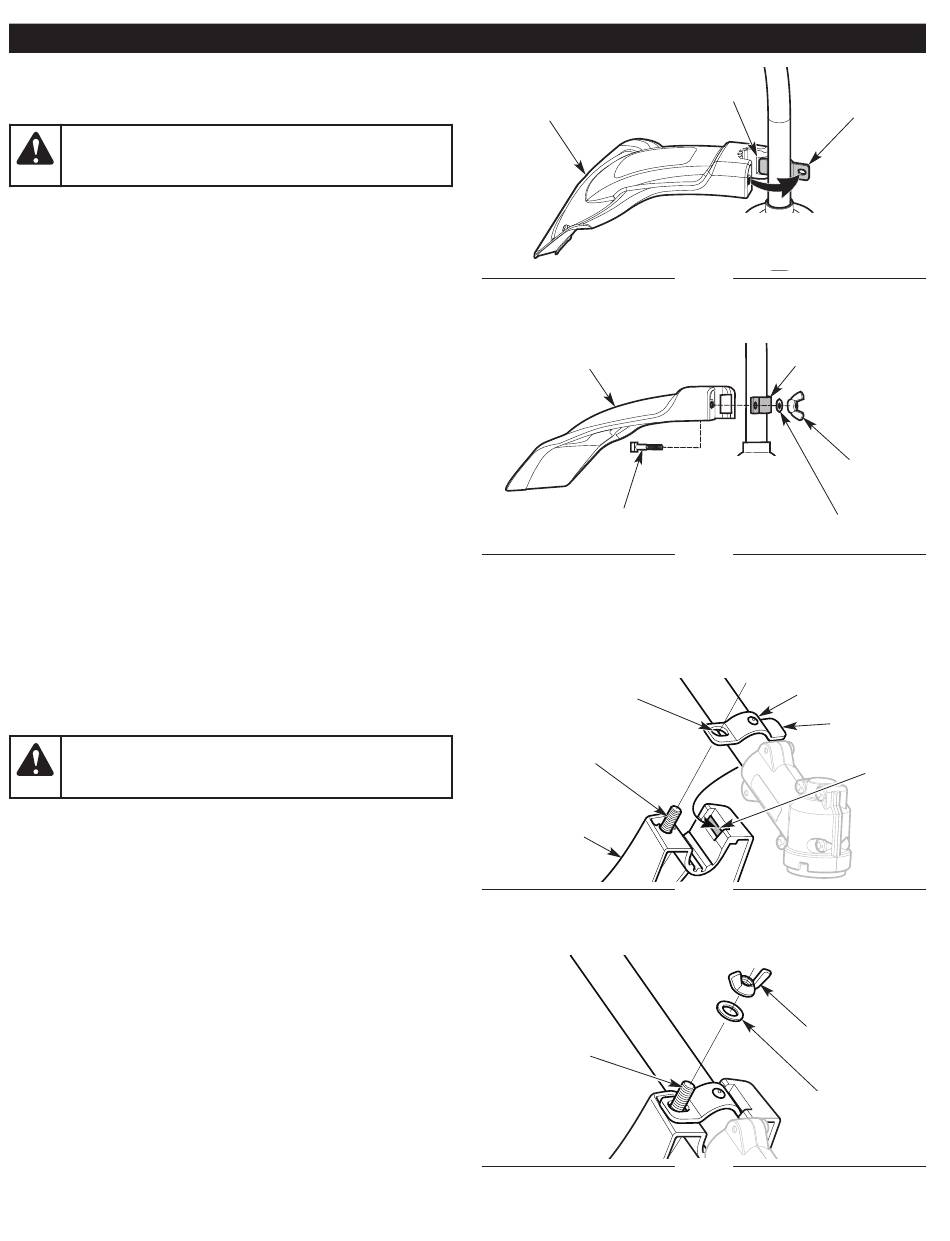

INSTALACIÓN DEL PROTECTOR DEL CABEZAL DE CORTE
Nº de modelo CMXGTAMD25CC
ADVERTENCIA:
lesiones personales graves, no opere nunca la unidad sin
el protector del cabezal de corte en su lugar.
1. Extraiga la tuerca de mariposa y la arandela del protector del
cabezal de corte.
2. Inserte la lengüeta corta (la que no tiene orificio) en el soporte
de montaje dentro de la ranura del protector del cabezal de
corte (Fig. 1).
3. Rote el protector del cabezal de corte en el sentido contrario a
las agujas del reloj para alinear el orificio del protector del
cabezal de corte con el orificio del soporte de montaje (Fig. 1).
4. Inserte el perno cuadrado dentro del orificio que está debajo del
protector del cabezal de corte (Fig. 2) Oprima el perno cuadrado
para que pase a través del protector del cabezal de corte y el
soporte de montaje.
5. Coloque la arandela sobre el perno cuadrado (Fig. 2).
6. Atornille la tuerca de aleta en el perno cuadrado hasta que el
protector del cabezal de corte quede firme en su lugar (Fig. 2).
INSTALACIÓN DEL PROTECTOR DEL CABEZAL DE CORTE
Nº de modelo CMXGTAMD25SC
ADVERTENCIA:
lesiones personales graves, no opere nunca la unidad sin
el protector del cabezal de corte en su lugar.
1. Extraiga la tuerca de mariposa y la arandela del protector del
cabezal de corte.
2. Inserte la lengüeta corta (la que no tiene orificio) en el soporte
de montaje dentro de la ranura del protector del cabezal de
corte (Fig. 3).
3. Rote el protector del cabezal de corte hasta que el perno en el
protector del cabezal de corte sobresalga a través del orificio
del soporte de montaje (Fig. 3).
4. Coloque una arandela sobre el perno (Fig. 4).
5. Atornille la tuerca mariposa sobre el perno hasta que el
protector del cabezal de corte esté firmemente colocado en su
lugar (Fig. 4).
A fin de evitar que se produzcan
A fin de evitar que se produzcan

ENSAMBLAJE

Protector del
cabezal de corte
Protector del cabezal de corte
Perno cuadrado
Perno
Protector
del cabezal
de corte
Perno
31
Ranura
Fig. 1
Fig. 2
Orificio
Fig. 3
Fig. 4
Soporte de
montaje
Soporte de montaje
Tuerca de
mariposa
Arandela
Soporte de montaje
Lengüeta
Ranura
Tuerca de
mariposa
Arandela
