GEBRAUCHS-
ANLEITUNG
FÜR
CHROMOFLEX PRO
DALI STRIPE CV
4-KANAL
Art.-Nr. 66000574
DALI-DT8-KOMPATIBEL
BITTE AUFMERKSAM LESEN UND
AUFBEWAHREN!
3. TECHNISCHE DATEN
Betriebsspannung: 10 bis 48 V DC
Schutzklasse: III
Ausgangsstrom: max. 2,2 A / Kanal
Maße (L | B | H): 180 | 52 | 22 mm
Eigen-Stromverbrauch (ohne LED):
ca. 5 bis 20 mA
Umgebungstemperatur:
0 °C bis max. +50 °C
(Betrieb nur in trockenen Innenräumen mit
ausreichender Luftzirkulation zur Wärme-
abfuhr, nicht betauend)
Schutzart: IP 20
Hersteller: Josef Barthelme GmbH & Co. KG
WARNUNG 1:
LEDs können eine sehr hohe Lichtintensität
entwickeln, selbst im gedimmten Zustand!
Speziell in Verbindung mit Optiken können
selbst schwache LEDs sehr gefährlich wer-
den. Der direkte Blick in LEDs kann irrepa-
rable Schäden an der Netzhaut des Auges
hervorrufen. Verwenden Sie Diffusoren zur
Lichtstreuung.
WARNUNG 2:
Bitte beachten Sie, dass LED-Licht seine
Intensität sehr schnell wechseln kann.
Schnell wechselnde Lichteffekte können
die Wahrnehmung beeinflussen, Beschwer-
den hervorrufen, oder Anfälle bei Personen
mit Neigung zu Epilepsie auslösen.
1. EINFÜHRUNG
Der CHROMOFLEX Pro DALI Stripe CV (DALI
DT8) ist entwickelt worden, um spannungs-
gesteuerte LEDs auf bis zu 4-Ausgangs-
kanälen über DALI zu steuern. Die Anzahl
der verwendeten Ausgangskanäle und
auch die Art Dimmkurve kann einfach über
DIP-Schalter eingestellt werden.
4. SICHERHEITSHINWEISE
Das Gerät erzeugt bei Betrieb Wärme. Auf
ausreichende Luftzirkulation muss geach-
tet werden. Das Gerät darf sich im Regelbe-
trieb bei max. Last nicht mehr als auf 80 °C
erwärmen.
Es ist unbedingt auf die richtige Polung der
Anschlüsse zu achten. Das Modul verfügt in-
tern über einen Verpolungsschutz, trotzdem
kann Verpolen (auch kurzzeitig) das Gerät
zerstören.
Beim nicht bestimmungsgemäßem Betrieb,
Verpolen, bei Umbau des Gerätes, bei Sach-
oder Personenschäden, die durch unsach-
gemäße Handhabung oder Nichtbeachten
der Sicherheitshinweise verursacht werden,
übernehmen wir keinerlei Haftung und der
Garantieanspruch erlischt vollständig.
Sofern sich die LEDs in Feuchtbereichen
(z.B. Schwimmbäder, Sauna, ...) befinden, ist
besonders auf die geltenden Vorschriften
5. MONTAGE
Der elektrische Anschluss darf nur durch
eine Elektrofachkraft durchgeführt wer-
den, die mit den geltenden Richtlinien
vertraut ist!
Vorsicht: Schalten Sie die Stromversor-
gung bzw. die Anschlussleitung span-
nungsfrei, bevor Sie jegliche Arbeiten
vornehmen!
MONTAGEORT
Achten Sie darauf, dass das Produkt auf
einen stabilen, ebenen, kippfesten Unter-
grund montiert wird. Das Gerät erzeugt
beim Betrieb Wärme. Auf ausreichende
Luftzirkulation muss geachtet werden.
2. BESTIMMUNGSGEMÄSSE
VERWENDUNG
Das Steuergerät ist für trockene Innenräume
konzipiert! Sollten sich dafür geeignete LEDs
im Außen- oder Feuchtbereich befinden, bie-
ten wir hierfür auch optionale Gehäuse an.
Das Steuergerät darf nur mit einer an die
LEDs angepassten Stromversorgung betrie-
ben werden. Andere Verbraucher als LEDs
(insbesondere induktive Verbraucher, wie
etwa Motoren, Trafos oder Drosseln) können
das Gerät zerstören.
Sollten diese zuvor genannten Punkte nicht
eingehalten werden, kann es zum Kurz-
schluss oder elektrischen Schlag kommen.
Der CHROMOFLEX Pro stripe CV, 4-Kanal
(DALI-DT8) wurde nach den geltenden Richt-
linien entwickelt. DALI (Digital Addressable
Lighting Interface) ist eine standardisierte
digitale Kommunikationsschnittstelle im Be-
reich der Gebäudeautomation.
bezüglich der Stromversorgung zu achten.
Die Installation des Produktes darf nur
durch eine qualifizierte Fachkraft erfolgen,
die mit den geltenden Vorschriften (z.B. DIN,
VDE, EN) vertraut ist.
Dieses Produkt ist kein Spielzeug und ge-
hört nicht in Kinderhände. LEDs können
sehr heiß werden! Es ist in jedem Fall rat-
sam, die vorgegebene Maximaltemperatur
der Leuchtmittel nicht zu überschreiten, da
sich dies nachhaltig auf Lebensdauer und
Lichtintensität der LEDs auswirken kann.

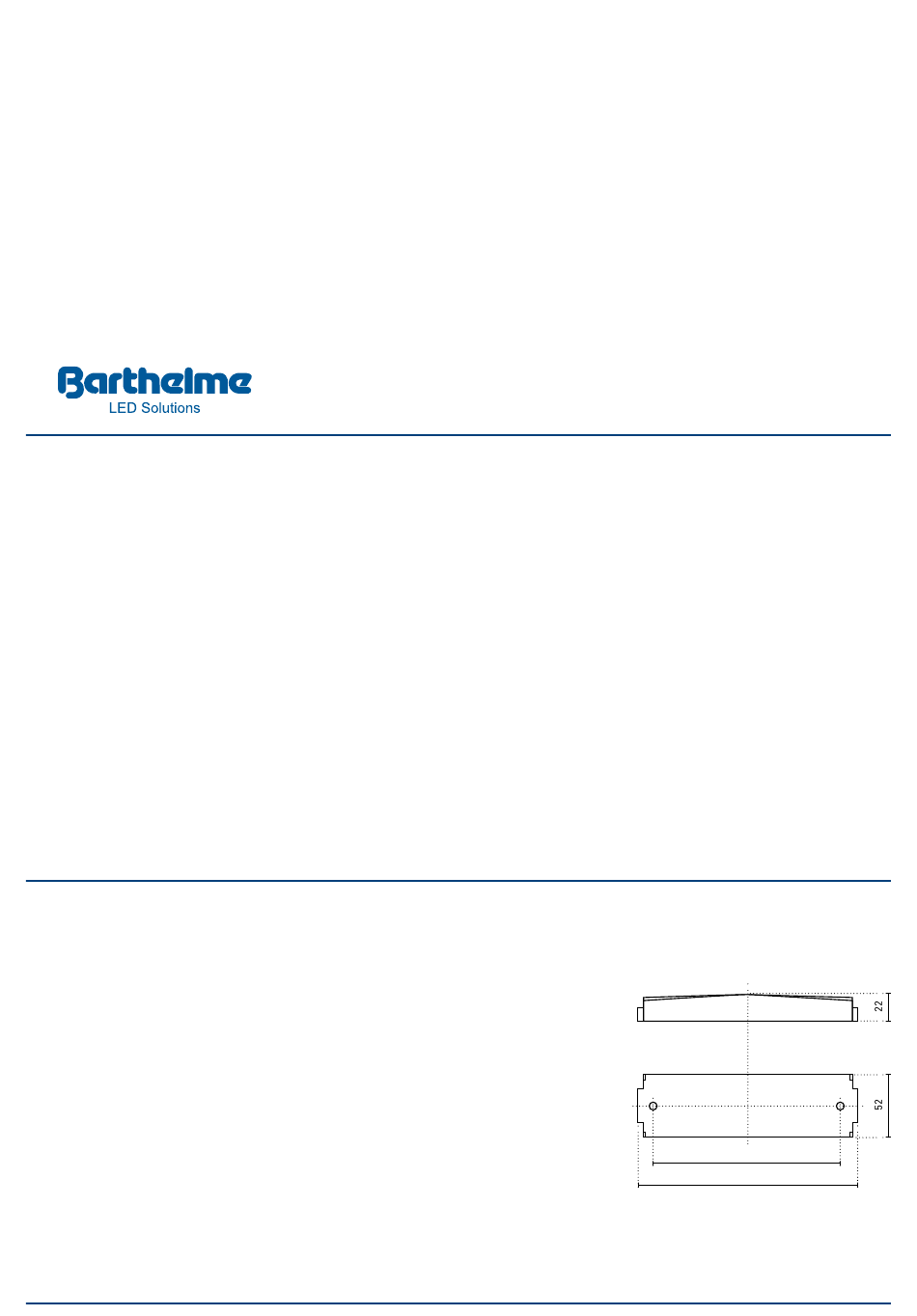

ABB.: 1
Abmessungen/Montagelöcher
152,60
180
