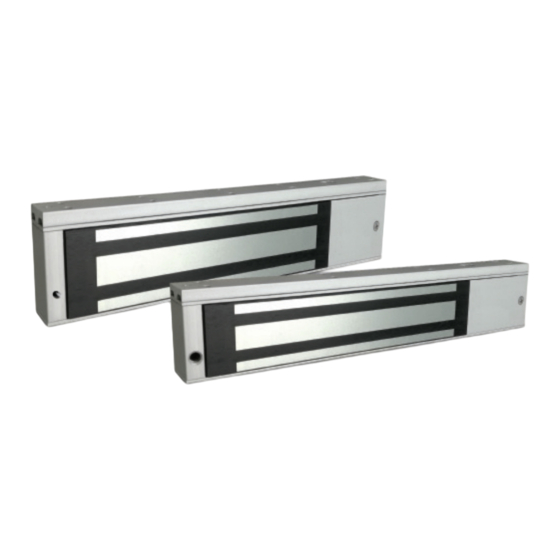

SINGLE DOOR MAGNETIC LOCK
INSTALLATION INSTRUCTIONS
ENGLISH
USER MANUAL
0E-MAG600LB (600 lbs.)
0E-MAG1200LB (1200 lbs.)
TABLE OF CONTENTS
Introduction...................................................2
Safety and Compliance................................3
Installation and Maintenance.....................4
Wiring.............................................................7
Troubleshooting...........................................9
Warranty......................................................10
FRANÇAIS
TABLE DES MATIÈRES
Introduction................................................12
Sécurité et Conformité...............................13
Installation et Maintenance.......................14
Câblage.............................................17
Dépannage.......................................19
Garantie.....................................................20
UL 1034 / UL 294
Standard for Burglary-Resistant
Electric Locking Mechanisms
ULC S533-15
Standard for
Access and Egress
Special Locking Arrangement Component
Electric Locking Mechanism
Access Control Accessory
ADI PRO TECHNICAL SUPPORT
1.833.574.9124
ORDERS
US: 1.800.233.6261
Canada: 1.877.234.7378
WEBSITE
US: adiglobal.com/adiexclusivebrands
Canada and PR: adiglobal.com
V5, 05-23
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for ADI PRO 0E-MAG600LB
Summary of Contents for ADI PRO 0E-MAG600LB
-
Page 1: Table Of Contents
SINGLE DOOR MAGNETIC LOCK INSTALLATION INSTRUCTIONS Special Locking Arrangement Component Electric Locking Mechanism ENGLISH Access Control Accessory USER MANUAL 0E-MAG600LB (600 lbs.) 0E-MAG1200LB (1200 lbs.) TABLE OF CONTENTS Introduction...........2 Safety and Compliance........3 Installation and Maintenance.....4 Wiring.............7 Troubleshooting...........9 Warranty............10 FRANÇAIS MANUEL D’UTILISATION 0E-MAG600LB (600 lbs.) -
Page 2: Introduction
1 - User Manual DESCRIPTION ADI PRO single door magnetic locks are the perfect solution for securing buildings in a cost-effective way. These locks are vandal resistant and compatible with all access/egress systems, making them easy to integrate into your existing security setup. -
Page 3: Safety And Compliance
SAFETY AND COMPLIANCE READ ALL INSTRUCTIONS BEFORE INSTALLING THE MAGNETIC LOCK Note: The maglocks are factory set to 24 VDC. If required, adjust the setting to match power source: 1. Remove Phillips head screw to access wiring compartment. 2. Toggle the 12V/24V slide switch to select the desired voltage. Phillips Head Screw Wiring compartment... -
Page 4: Installation And Maintenance
INSTALLATION AND MAINTENANCE IMPORTANT NOTES • Install in an indoor dry location. • Use caution when changing factory default setting and ensure the power input matches voltage before powering on. • It is recommended to apply a light coat of sillicone lubricant to the mating surface on a monthly basis to prevent rust. - Page 5 INSTALLATION AND MAINTENANCE INSTALLATION INSTRUCTIONS Fig. 2 Fig. 3 Fig. 1 Installation Template Door Frame Template Door Door Out Swinging Close the door, position the maglock Place the template against the door Fold the paper Template along the mounting location close to the door and frame and drill holes according to dotted line up to 90°.
- Page 6 INSTALLATION AND MAINTENANCE INSTALLATION INSTRUCTIONS FOR OPTIONAL L&Z BRACKET The door frame min. height value "L" is needed to accommodate the Door bracket Model: Frame Lock Part # 0E-LZB6 0E-LZB12 2-1/16” 2-7/8” (52mm) (73mm) Inswing Door Door In-Swing 12/24 VDC Power Cable Wire Mounting Bracket Bracket...
-
Page 7: Wiring
WIRING POWER WIRING FOR A SINGLE MAGLOCK CARD ACCESS Access Controller 24 VDC 12 VDC N.O. Input Trigger Ground Setting Setting To cut off power to the maglock Output Relay (Dry) for the duration of the output, Maglock Circuit Board Normally Open Fire Rated Power the access controller will send a... - Page 8 WIRING MOTION DETECTOR Motion Detector When the motion detector N.O. Input Trigger Ground Motion detects a presence its normally open contacts go closed and Detector trigger the fire-rated power Fire Rated Power supply to unlock the maglock. Supply for Maglocks The maglock will be unlocked for the output duration set in the motion detector.
-
Page 9: Troubleshooting
TROUBLESHOOTING Problem Statement Solution Low holding force • Maglock is set to 24VDC; however, the power supply is 12VDC • The armature plate is misaligned and does not provide complete coverage. • Unregulated/unfiltered power supply with AC ripple (fluctuating voltage level) Maglock is extremely •... -
Page 10: Warranty
Subject to the terms and conditions of this Limited Warranty, from the date of sale through the period of time for product categories specified in Section 1(b), ADI warrants its ADI PRO products to be free from defects in materials and workmanship under normal use and service, normal wear and tear excepted. - Page 11 If any ADI PRO product is found to be in good working order or such product’s inability to function properly is a result of user damage or abuse, the product will be returned to Buyer in the same condition as received and Buyer shall be responsible for any return freight changes.
-
Page 12: Manuel D'utilisation
1 - Manuel d’utilisation DESCRIPTION La serrure magnétique pour porte simple ADI PRO est la solution parfaite pour sécuriser les bâtiments de manière rentable. Ces verrous sont résistants au vandalisme et compatibles avec tous les systèmes d’accès/sortie, ce qui les rend faciles à... -
Page 13: Sécurité Et Conformité
SÉCURITÉ ET CONFORMITÉ LISEZ TOUTES LES INSTRUCTIONS AVANT D’INSTALLER LA SERRURE MAGNÉTIQUE Remarque: La serrure magnétique est réglée en usine sur 24 VDC. Si nécessaire, ajustez le réglage pour correspondre à la source d’alimentation: 1. Retirez la vis cruciforme pour accéder au compartiment de câblage. 2. -
Page 14: Installation Et Maintenance
INSTALLATION ET MAINTENANCE REMARQUES IMPORTANTES • Installez dans un endroit sec à l’intérieur. • Soyez prudent lorsque vous changez le réglage par défaut de l’usine et assurez-vous que l’entrée d’alimentation correspond à la tension avant de mettre sous tension. • Il est recommandé d’appliquer une légère couche de lubrifiant à base de silicone sur la surface d’accouplement une fois par mois pour prévenir la rouille. - Page 15 INSTALLATION ET MAINTENANCE INSTRUCTIONS D’INSTALLATION Gabarit d'installation Cadre de porte Gabarit Porte Ouv. vers l'ext. Pliez le gabarit 0E-MAG le long de la ligne Porte pointillée pour obtenir un angle de 90o. Remarque : Le gabarit d'installation Fermez la porte, déterminer l'emplacement convient seulement pour les modèles Placez le gabarit contre la porte et le cadre du montage de la serrure électromagnétique...
- Page 16 INSTALLATION ET MAINTENANCE INSTRUCTIONS D’INSTALLATION POUR LE SUPPORT L&Z OPTIONNEL Le cadre de porte doit avoir une hauteur minimale correspondant à Cadre la lettre “L” dans l’image ci-contre pour qu’il soit possible d’utiliser les modèles de support suivants : porte Lock 0E-LZB6 0E-LZB12 Pièce n°...
-
Page 17: Câblage
POWER WIRING FOR A SINGLE MAGLOCK CÂBLAGE CONTRÔLE D’ACCÈS PAR CARTE Contrôleur d'Accès Pour couper l'alimentation de Carte de Circuit de 12 VDC 24 VDC N.O. Déclenchement Masse Réglage Réglage la Serrure Magnétique pendant d'Entrée Serrure Magnétique Relais de Sortie la durée de la sortie, le contrôleur (Secs) d'accès enverra une fermeture... - Page 18 CÂBLAGE DÉTECTEUR DE MOUVEMENT Détecteur de Mouvement Lorsque le détecteur de mouvement N.O. détecte une présence, ses contacts Masse Déclenchement Détecteur de normalement ouverts se ferment et d'Entrée Mouvement déclenchent l'alimentation classée Alimentation Électrique au feu pour déverrouiller La Résistante au Feu pour Serrure Magnétique.
-
Page 19: Dépannage
DÉPANNAGE Problème Solution Force de maintien faible • La serrure magnétique est réglée sur 24VDC; cependant, l’alimentation est de 12VDC. • La plaque d’armature est mal alignée et ne fournit pas une couverture complète. • Alimentation non régulée/non filtrée avec ondulation AC (niveau de tension fluctuant). -
Page 20: Garantie
Soumis aux conditions générales de cette garantie limitée à partir de la date de vente pour la durée des catégories de produits définies à la section 1(b), ADI garantit que ses produits ADI PRO sont exempts de défauts de matériel et de fabrication selon un usage normal, à... - Page 21 ADI se réserve le droit de donner une note de crédit plutôt que de remplacer le produit. Si l’on établit que le produit ADI PRO n’est pas défectueux ou que son mauvais fonctionnement résulte d’une utilisation abusive ou de dommages causés par l’utilisateur, le produit sera retourné à l’acheteur dans le même état que celui dans lequel il a été...
