ILCA-77M2/77M2M/77M2Q
SERVICE MANUAL
Ver. 1.0 2014.05

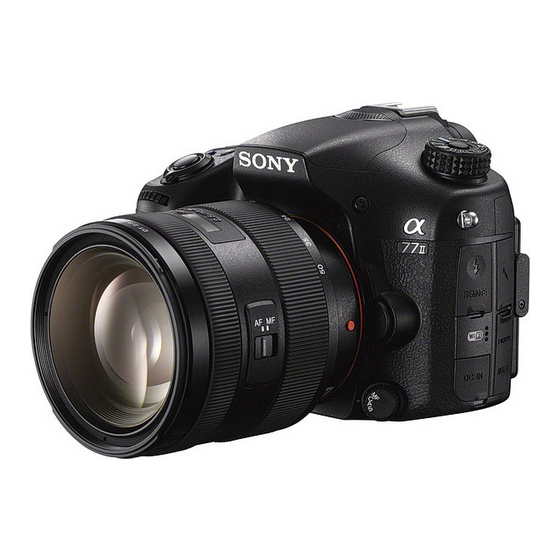

Photo: ILCA-77M2 (Main body)
SERVICE NOTE (Check the following note before the service.)
– ENGLISH –
1-1.
METHOD FOR REPLACING THE P.O.I.
1-2.
PRECAUTION ON REPLACING THE AM-1004 BOARD
1-3.
NOTES FOR REPLACING THE EVF DISPLAY DEVICE (LCD902) OR THE AM-1004 BOARD
1-4.
CHECKING THE Wi-Fi FUNCTION
1-5.
METHOD FOR CHECKING THE AS SLIDER UNIT (863)
1-6.
METHOD FOR ADJUSTING THE TEBURE REVISE
1-7.
METHOD FOR REPLACING THE AS SLIDER B ASSY T
1-8.
METHOD FOR REPLACING THE AS HOLDER ACTUATOR ASSY
1-9.
NOTE ON REMOVING THE AP IRIS RING
1-10.
HOW TO CHARGE THE APERTURE
1-11.
METHOD OF CONFIRMING THE PHASES OF AP IRIS RING AND AP SENSOR GEAR
– JAPANESE –
1-1.
P.O.I.の交換方法
1-2.
AM-1004基板交換時の注意
1-3.
EVF表示素子 (LCD902) またはAM-1004基板交換時の注意
1-4.
Wi-Fi機能の確認
1-5.
ASスライダーユニット (863) チェック方法
1-6.
手ぶれリバイス調整方法
1-7.
ASスライダー B ASSY Tの交換方法
1-8.
ASアクチュエータホルダASSYの交換方法
1-9.
AP絞りリング取り外し時の注意
1-10.
絞りチャージ方法
1-11.
AP絞りリングとAPセンサーギアの位相確認方法
[About the service of this model]
ILCA-77M2M/77M2Q are commodity that packed the Interchangeable Lens Digital Camera and Interchangeable Lenses.
Refer to each following service manual the Interchangeable Lens kit, when you repair.
Model
Lens
ILCA-77M2
No supplied lens
ILCA-77M2M
SAL18135 (DT 18-135mm F3.5-5.6 SAM)
ILCA-77M2Q
SAL1650 (DT 16-50mm F2.8 SSM)
INTERCHANGEABLE LENS DIGITAL CAMERA
The components identified
Les composants identifiés par
by mark 0 or dotted line with
une marque 0 sont critiques
mark 0 are critical for safety.
pour la sécurité.
Replace only with part number
Ne les remplacer que par une
specified.
pièce portant le numéro spécifié.
ILCA-77M2/77M2M/77M2Q_L2
9-834-796-31
Canadian Model
Russian Model
Australian Model
Chinese Model
Korea Model
Japanese Model
Service Manual of Lens
No supplied lens
9-834-677-[][]
9-834-615-[][]
Ver.
Date
2
1.0
2014.05
LEVEL
US Model
AEP Model
UK Model
E Model
Sony Corporation
Revision History
History
Contents
Official Release
983479631.pdf
S.M. Rev.
issued
2014E08-1
© 2014.05
Published by Sony Techno Create Corporation
