HPT 1000
Drucksensor mit SENT-Schnittstelle (SAE J2716)
Pressure sensor with SENT interface (SAE J2716)
Modifikation: 000
Bedienungsanleitung
670099 / Status: 2023-08-11
Instruction manual
DE
EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HPT 1000 and is the answer not in the manual?

Questions and answers

Related Manuals for Hydac HPT 1000

Summary of Contents for Hydac HPT 1000

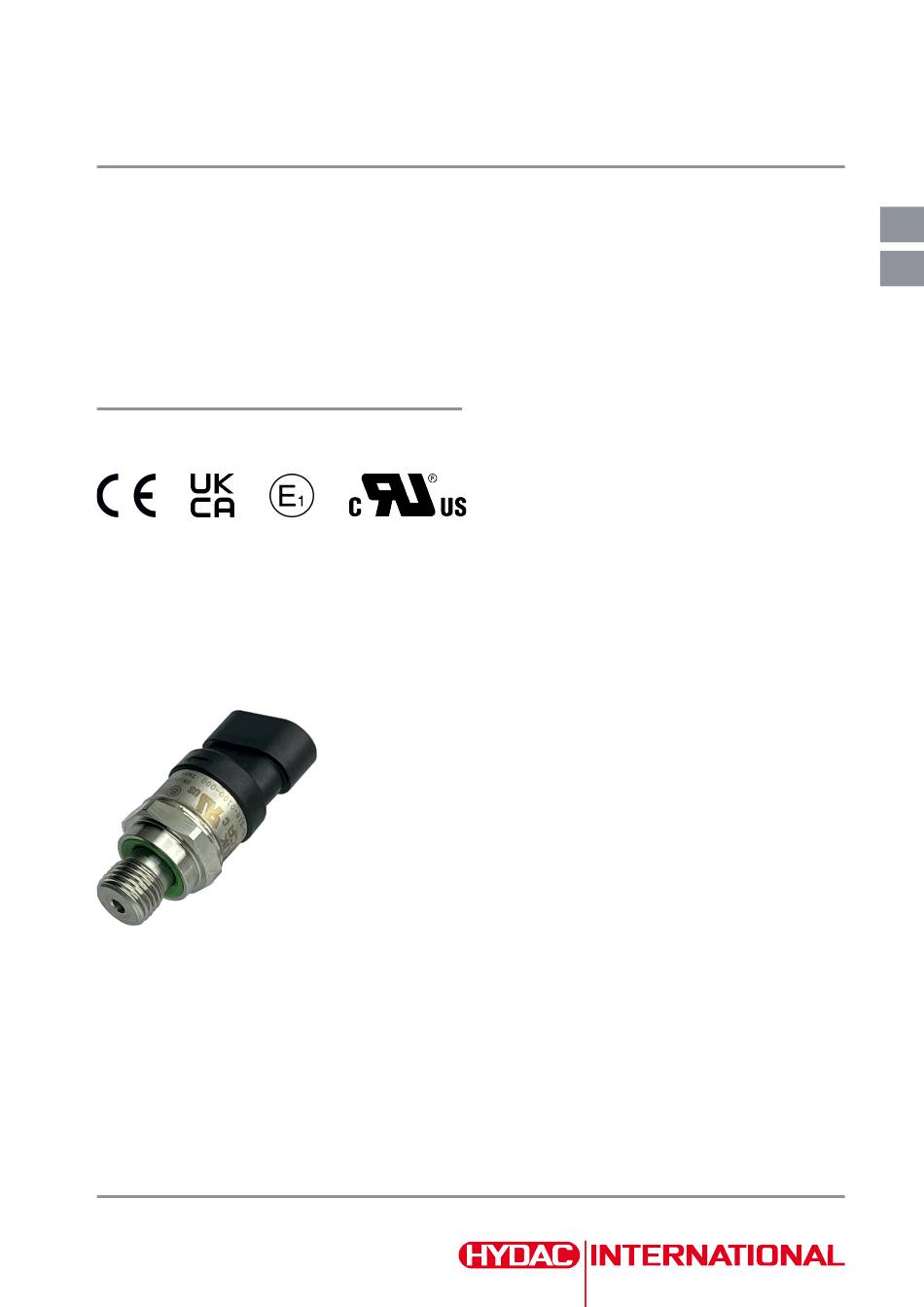

  • Page 1 HPT 1000 Drucksensor mit SENT-Schnittstelle (SAE J2716) Pressure sensor with SENT interface (SAE J2716) Modifikation: 000 Bedienungsanleitung Instruction manual 670099 / Status: 2023-08-11...
  • Page 2 Originalanleitung © 2023 HYDAC Electronic GmbH. Alle Rechte vorbehalten. ® Alle verwendeten Produktnamen können Marken oder eingetragene Marken von HYDAC oder dem jeweiligen Eigentümer sein. Diese Anleitung haben wir nach bestem Wissen und Gewissen erstellt. Es ist dennoch nicht auszuschließen, dass sich trotz größter Sorgfalt Fehler eingeschlichen haben könnten.

  • Page 3: Table Of Contents

    INHALTSVERZEICHNIS Inhaltsverzeichnis Zum Dokument ..............................Inhalt, Zweck und Zielgruppen ......................Darstellung von Warnhinweisen......................Zur Sicherheit..............................Bestimmungsgemäße Verwendung ...................... Pflichten des Betreibers ........................Qualifikation des Personals........................Allgemeine Sicherheitshinweise......................Zum Produkt ..............................Funktionen ............................Typenschlüssel ............................. Lieferumfang ............................Transport und Lagerung ..........................Transport...............................

  • Page 4: Zum Dokument

    Zum Dokument 9007199983536011-1 Vielen Dank, dass Sie sich für ein Produkt von HYDAC entschieden haben. Die vorliegende Anleitung gibt Ihnen wichtige Informationen zu Funktionsweise, Sicherheit und Anwendung Ihres Produkts. Lesen Sie diese Anleitung vor den ersten Arbeiten mit dem Produkt sorgfältig durch. Halten Sie sich bei allen Arbeiten an die Anweisungen und Sicherheitsvorgaben dieser Anleitung.
  • Page 5 1. ZUM DOKUMENT GEFAHR Hohe elektrische Spannungen Lebensgefährliche Verletzungen bis hin zum Tod! Anlage spannungsfrei schalten und gegen Wiedereinschalten sichern. Warnstufe Art und Quelle der Gefahr Wie hoch ist das Risikopotenzial? Worin besteht die konkrete Gefahr? (▶Tab. 1, S. 6) Wovon geht die Gefahr aus? Folgen bei Nichtbeachtung Handlungsanweisungen Was sind die Folgen, wenn Sie die...
  • Page 6 1. ZUM DOKUMENT Warnstufe Bedeutung für Sie Warnt vor Gefahren für Personen mit hohem Risikopotenzial. GEFAHR Die Nichtbeachtung führt mit hoher Wahrscheinlichkeit zu schweren Verletzungen bis hin zum Tod. Warnt vor Gefahren für Personen mit mittlerem Risikopotenzial. WARNUNG Die Nichtbeachtung kann zu schweren Verletzungen bis hin zum Tod führen. Warnt vor Gefahren für Personen mit niedrigem Risikopotenzial.

  • Page 7: Zur Sicherheit

    2. ZUR SICHERHEIT Zur Sicherheit 708424203-1 Dieses Kapitel gibt Ihnen wichtige Informationen zum sicheren Umgang und zur sicheren Anwendung Ihres Produkts. Bestimmungsgemäße Verwendung 1219991947-1 Zulässige Einsatzbereiche Das Produkt dient je nach Ausführung der Druckmesszelle der Relativdruckmessung im Hoch- und Nie- derdruckbereich.

  • Page 8: Qualifikation Des Personals

    2. ZUR SICHERHEIT Einhaltung von Normen und Vorschriften ● Die Inbetriebnahme des Mess-Systems ist erst dann erlaubt, wenn festgestellt wurde, dass die Anlage/Maschine, in die das Mess-System eingebaut werden soll, den Bestimmungen der EG-Maschi- nenrichtlinie, der EG-EMV-Richtlinie, den harmonisierten Normen, Europanormen oder den entspre- chenden nationalen Normen entspricht.

  • Page 9: Zum Produkt

    718606603-1 Funktionen 1892337675-1 Die Druckmessumformerserie HPT 1000 SENT zur Relativdruckmessung im Hoch- und Niederdruckbe- reich basiert auf einem robusten, langlebigen Dünnfilm-Sensor. Alle medienberührenden Teile (Sensor und Druckanschluss) bestehen aus Edelstahl und sind miteinander verschweißt. Somit befinden sich keine Dichtstellen im Sensorinnenraum. Eine Leckage ist ausgeschlos- sen.

  • Page 10: Transport Und Lagerung

    4. TRANSPORT UND LAGERUNG Transport und Lagerung 690459403-1 Transport 690461323-1 Das Produkt wird in einem stabilen Karton verpackt geliefert. Achten Sie bei der Annahme und beim Auspacken auf eventuelle Transportschäden und zeigen Sie diese dem Spediteur unverzüglich an. Entfernen Sie die Verpackung erst unmittelbar vor der Montage. Bewahren Sie die Verpackung auf, da diese bei erneutem Transport (z.B.

  • Page 11: Montage

    5. MONTAGE Montage 729919883-1 Grundlegende Vorgaben 1222825995-1 Einbau (Empfehlungen) ● Für hydraulische Anwendungen senkrecht mit dem Druckanschluss nach oben ● Für pneumatische Anwendungen senkrecht mit dem Druckanschluss nach unten. ● Bei kritischen Anwendungen (z.B. starke Vibrationen oder Schläge) oder um einer mechanischen Zer- störung vorzubeugen, empfehlen wir das Gerät mittels einer Schelle mit Elastomereinsatz zu befesti- gen, sowie den Hydraulikanschluss über eine Minimess-Leitung zu entkoppeln.

  • Page 12: Erstinbetriebnahme

    6. ERSTINBETRIEBNAHME Erstinbetriebnahme 1943350027-1 Das Gerät beginnt nach Anlegen der Spannungsversorgung und einer kurzen Initialisierungsphase (ca. 20 ms) direkt mit dem Senden der Daten. Nachdem an der ECU die passende Einstellung (je nach Gerät entweder Pressure Sensor Type P [0x001] mit Frame Format H.2 oder Pressure Sensor Type P/- [0x002] mit Frame Format H.5) gewählt wurde, ist keine weitere Konfiguration notwendig.

  • Page 13: Sent-Eigenschaften

    7. SENT-EIGENSCHAFTEN SENT-Eigenschaften 1920787467-1 Nähere Informationen zur Reihenfolge und Bedeutung der im Serial Message Channel übertragenen Daten sowie zu Fehlercodes finden Sie hier: ▶Kap. 11.4 "Datenübertragung" ▶Kap. 11.5 "Fehlercodes" Übertragung Messwerte 2254181899-1 Übertragung Druck Der erfasste Druckwert wird digitalisiert und über das SENT-Protokoll der Steuerung als serielle Nachricht (Serial Massage Channel) im Enhanced Serial Message Format mit 8 Bit ID und 12 Bit Daten (C=0) zur Verfügung gestellt.
  • Page 14 7. SENT-EIGENSCHAFTEN Kennwertbezeichnung Wert Untere Messbereichsgrenze (üblicherweise 0 Pa) [Pa] Obere Messbereichsgrenze (Nenndruck des Sen- sors) [Pa] 193 [Digits] 3896 [Digits] Aus den Kennwerten wird die Steigung der Gerade berechnet: [Digits / Pa] Kodierung Messbereichsgrenzen Folgende Tabelle zeigt die Kodierung der Kennwerte X und X Data bit Encoded pressure value X...

  • Page 15: Shorthand Description

    7. SENT-EIGENSCHAFTEN Bzw. um den Wert in °C zu erhalten: [Digits] Messwert [°C] = [°C] - 73,15 °C Shorthand Description 2273889675-1 Konfiguration Frame Format Shorthand Description SENT2016-03.0us-3dn-pp-esp-D.1001 SENT2016-03.0us-6dn-pp-esp-D.1002 670099 / Status: 2023-08-11...

  • Page 16: Wartung Und Instandhaltung

    Die Geräte werden einzeln auf rechnergesteuerten Prüfplätzen abgeglichen und einem Endtest unterzo- gen. Sie sind wartungsfrei und arbeiten beim Einsatz innerhalb der Spezifikationen einwandfrei (▶Kap. 11.1 "Technische Daten"). Falls trotzdem Fehler auftreten wenden Sie sich bitte an die HYDAC SYSTEMS & SERVICES GMBH. 670099 / Status: 2023-08-11...

  • Page 17: Entsorgung

    9. ENTSORGUNG Entsorgung 690485643-1 Bei der Entsorgung des Produktes nach Ablauf der Lebensdauer sind die jeweils geltenden landesspezifi- schen Vorschriften zu beachten. 670099 / Status: 2023-08-11...

  • Page 18: Kundendienst / Service

    Einsatzfälle. Bei abweichenden Einsatzfällen und/oder Betriebsbedingungen wenden Sie sich bitte an die entsprechende Fachabteilung. Bei technischen Fragen, Hinweisen oder Störungen nehmen Sie bitte Kontakt mit Ihrer HYDAC-Vertretung auf. Für Fragen zu Reparaturen steht Ihnen die HYDAC SYSTEMS & SERVICES zur Verfügung.

  • Page 19: Technische Spezifikation

    11. TECHNISCHE SPEZIFIKATION Technische Spezifikation 716712075-1 11.1 Technische Daten 1893744907-1 Eingangskenngrößen Messbereiche Überlastbereiche 1000 Berstdruck 1250 2000 2000 Mechanischer Anschluss Verschiedene Gewinde z.B.: G 1/4 A ISO 1179-2, außen M 14 x 1,5 SAE 6, 9/16-18 UNF 2A < 10 bar: ohne Düse ≥...
  • Page 20 11. TECHNISCHE SPEZIFIKATION Umgebungsbedingungen / Zulassungen / Prüfungen vorhanden -Konformität vorhanden gem. UN/ECE10 Rev.6 -Zulassung vorhanden -Zeichen Sonstige Größen Elektrischer Anschluss Verschiedene Stecker z.B.: AMP Superseal, 3-pol. Deutsch DT 04-3P, 3-pol. AMP Junior Timer, 3-pol. AMP DlN 72585 code 1, 3-pol. Metri Pack Serie 150, 3-pol.

  • Page 21: 11.1.1 Überspannungserkennung

    Die maximale Leitungslänge ist abhängig von der Versorgungsspannung, dem Pull-Up-Widerstand an der ECU und der Tick Länge. Der HPT 1000 SENT ist so designt, dass bei minimaler Tick Länge (3 µs), nomi- naler Versorgung mit 5V und einem Pull-Up-Widerstand von 4,7 kΩ eine Leitungslänge von bis zu 20 m betrieben werden kann, ohne die in der Norm genannten Grenzwerte zu verletzen.
  • Page 22 11. TECHNISCHE SPEZIFIKATION Elektrische Anschlussvarianten: Gerätestecker AMP DIN 72585 Gerätestecker Metri Pack 150, 3-pol. code 1, 3-pol. Gerätestecker Deutsch DT04-3P, Gerätestecker AMP Junior Power 3-pol. Timer, 3-pol. Mechanische Anschlussvarianten: 9/16-18 UNF 2A (SAE), Außenge- M14x1,5 - ISO6149-2, Außengewinde winde Anzugsdrehmoment, empfohlen: Anzugsdrehmoment, empfohlen: 20 Nm 20 Nm...

  • Page 23: Anschlussbelegung

    11. TECHNISCHE SPEZIFIKATION 11.3 Anschlussbelegung 1921836299-1 AMP DIN 72585, 3-pol. Ausgangssignal: Signal / SENT 0 V (GND) Metri Pack 150, 3-pol. Ausgangssignal: Signal / SENT 0 V (GND) Deutsch DT 04-3P, 3-pol. Ausgangssignal: Signal / SENT 0 V (GND) AMP Superseal, 3-pol. Ausgangssignal: Signal / SENT 0 V (GND)

  • Page 24: Datenübertragung

    2 0x03 Channel 1 / 2 Sen- 0x001 sor type → Konfiguration P/- (Pressure) 0x002 3 0x05 Manufacturer code 0x068 HYDAC Electronic GmbH 4 0x06 Protocol standard 0x004 SAE J2716 APR2016, SENT revision Revision 4 5 0x07 Fast channel 1 Geräte-spezi-...

  • Page 25: Fehlercodes

    11. TECHNISCHE SPEZIFIKATION 11.5 Fehlercodes 1920415371-1 11.5.1 Fehlercodes Fast Channel 2276080779-1 Wert (Digits) Indicator Message Definition Bemerkung 0 IM0 Initialisierung 4089 IM7 Messwert ungültig 4090 IM6 Sensorfunktions-/Anzei- gefehler 4091 IM5 Sensorfehler Generischer Fehlercode 4095 IM1 Produktionsstatus 11.5.2 Fehlercodes im Serial Message Channel 2276082315-1 Wert (hex) Fehler / Status...
  • Page 26 670099 / Status: 2023-08-11...
  • Page 27 HPT 1000 Drucksensor mit SENT-Schnittstelle (SAE J2716) Pressure sensor with SENT interface (SAE J2716) Modification: 000 Bedienungsanleitung Instruction manual 670099 / Status: 2023-08-11...
  • Page 28 © 2023 HYDAC Electronic GmbH. All rights reserved. ® All product names used may be trademarks or registered trademarks of HYDAC or the particular owner. This manual was prepared to the best of our knowledge. Nevertheless and despite the greatest care, it cannot be excluded that mistakes could have crept in.
  • Page 29 TABLE OF CONTENTS Table of Contents Document information............................Content, purpose and target groups ..................... Depiction of warning signs ........................Safety information ............................Intended use ............................Obligations of the owner ........................Qualifications of personnel........................General safety precautions ........................Product information............................Functions............................... Model code............................

  • Page 30: Document Information

    Document information 9007199983536011-2 Thank you for choosing a HYDAC product. These instructions provide you with important information on the function, safety and application of your product. Read through these instructions carefully before using the product for the first time. Observe the instruc- tions and safety specifications during all work.
  • Page 31 1. DOCUMENT INFORMATION Warnings integrated into the text To keep the content easy to read, warnings are sometimes integrated into the text. Example: Loosen vent screw by rotating it two to three turns anticlockwise. Caution! Do not completely unscrew the vent screw. Context Warning level An action step in this example...

  • Page 32: Safety Information

    2. SAFETY INFORMATION Safety information 708424203-2 This section provides important information on safe handling and safe use of your product. Intended use 1219991947-2 Areas of application Depending on the version, the product serves to measure relative pressures in the high and low pressure ranges.

  • Page 33: Qualifications Of Personnel

    2. SAFETY INFORMATION Compliance with standards and regulations ● It is not permitted to start up the measurement system before it has been established that the system/ machine into which the measurement system is to be fitted, meets the provisions of the EC Machinery Directive, the EC EMC Directive, the harmonised standards, European standards or the corresponding national standards.

  • Page 34: Product Information

    Functions 1892337675-2 The HPT 1000 SENT pressure transmitter series for the measurement of relative pressure in high-and low pressure applications is based on a robust and long-lasting thin-film strain gauge. The materials in contact with the fluid (fluid port and sensor) are made of stainless steel with a welded connection.

  • Page 35: Transport And Storage

    4. TRANSPORT AND STORAGE Transport and storage 690459403-2 Transport 690461323-2 The product is supplied in a rugged cardboard box. When receiving and unpacking the unit, check it for any possible transport damage. Report any damage to the carrier immediately. Do not remove the packing until you are ready to install the unit. Keep the packing of the device for eventual reuse in case of transport (changing application areas) or re- storage, it provides the best protection for the product.

  • Page 36: Installation

    5. INSTALLATION Installation 729919883-2 Basic guidelines 1222825995-2 Installation (recommendations) ● For hydraulic applications: Vertical with the pressure connection pointing upwards ● For pneumatic applications: Vertical with the pressure connection pointing downwards ● In order to prevent mechanical damage when dealing with critical applications involving heavy vibra- tions or blows, for example, we recommend securing the unit with an elastomer clamp and decoupling the hydraulic ports via a Minimess hose.

  • Page 37: Initial Commissioning

    6. INITIAL COMMISSIONING Initial commissioning 1943350027-2 The device starts sending the data directly after applying the supply voltage and a short initialisation phase (approx. 20 ms). After having selected the suited settings for the ECU (depending on the device either Pressure Sensor Type P [0x001] with Frame Format H.2 or Pressure Sensor Type P/- [0x002] with Frame Format H.5), no further configuration will be necessary.

  • Page 38: Sent Characteristics

    7. SENT CHARACTERISTICS SENT characteristics 1920787467-2 More detailed information on the order or meaning of the transmitted data via the Serial Message Channel as well as on error codes can be found at: ▶Sec. 11.4 "Data transmission" ▶Sec. 11.5 "Error Codes" Transmission of the measured values 2254181899-2 Pressure transmission The measured pressure value is digitised and made available to the control system via the SENT protocol...
  • Page 39 7. SENT CHARACTERISTICS Designation of variables Value Lower measuring range limit (usually 0 Pa) [Pa] Upper measuring range limit (nominal pressure of the sensor) [Pa] 193 [Digits] 3896 [Digits] The slope of the straight line is calculated from the variables: [Digits / Pa] Encoding of measuring range limits Table below shows the encoding of the variables X...

  • Page 40: Shorthand Description

    7. SENT CHARACTERISTICS [Digits] Meas. value [°C] = [°C] - 73.15 °C Shorthand Description 2273889675-2 Configuration Frame Format Shorthand Description SENT2016-03.0us-3dn-pp-esp-D.1001 SENT2016-03.0us-6dn-pp-esp-D.1002 670099 / Status: 2023-08-11...

  • Page 41: Maintenance And Servicing

    The devices are subjected to individual calibration and final testing on a computer operated test station. They are maintenance-free and operate perfectly when used according to the specifications (▶Sec. 11.1 "Technical Data"). However, if there is a cause for complaint, please contact HYDAC SYSTEMS & SERVICES GMBH. 670099 / Status: 2023-08-11...

  • Page 42: Waste Disposal

    9. WASTE DISPOSAL Waste disposal 690485643-2 When the product has to be disposed after expiry of its service life, the corresponding national regulations have to be adhered to. 670099 / Status: 2023-08-11...

  • Page 43: Customer Service / Service

    If you have any questions or suggestions or encounter any problems of a technical nature, please contact your HYDAC representative. If you have any questions concerning repair work, please do not hesitate to contact HYDAC SYSTEMS & SERVICES. HYDAC SYSTEMS & SERVICES GMBH Sonnenallee 1 D-66287 Quierschied-Göttelborn...

  • Page 44: Technical Specifications

    11. TECHNICAL SPECIFICATIONS Technical Specifications 716712075-2 11.1 Technical Data 1893744907-2 Input data Measurement ranges Overload pressures 1000 Burst pressure 1250 2000 2000 Mechanical connection Various threads, i.e.: G 1/4 A ISO 1179-2, external M 14 x 1.5 SAE 6, 9/16-18 UNF 2A <...
  • Page 45 11. TECHNICAL SPECIFICATIONS Environmental Conditions / Approvals / Tests Provided conformity Provided acc. to UN/ECE10 Rev.6 approval Provided mark Other data Electrical connection Various plugs: AMP Superseal, 3 pole Deutsch DT 04-3P, 3 pole AMP Junior Timer, 3 pole AMP DlN 72585 code 1, 3 pole Metri Pack Series 150, 3 pole Supply voltage Nominal 5 V DC;...

  • Page 46: 11.1.1 Overvoltage Detection

    11. TECHNICAL SPECIFICATIONS Reverse polarity protection of the supply voltage, overvoltage, override and short circuit protection are provided. FS (Full Scale) = relative to complete measuring range B.F.S.L. = Best Fit Straight Line Others on request Including non-linearity, hysteresis, offset and final value deviation In the standard up to -25 °C with FKM seal, -40 °C on request With mounted mating connector in corresponding protection type Environmental conditions acc.
  • Page 47 11. TECHNICAL SPECIFICATIONS Electrical Connection Variants: Plug connector AMP DIN 72585, Plug connector Metri Pack 150, 3 pole code 1, 3 pole Plug connector Deutsch DT04-3P, Plug connector AMP Junior Power 3 pole Timer, 3 pole. Mechanical Connection Variants 9/16-18 UNF 2A (SAE), external M14x1.5 - ISO6149-2, external thread thread tightening torque recommended:...

  • Page 48: Pin Assignment

    11. TECHNICAL SPECIFICATIONS 11.3 Pin assignment 1921836299-2 AMP DIN 72585, 3 pole Output signal: S18 Signal / SENT 0 V (GND) Metri Pack 150, 3 pole Output signal: S18 Signal / SENT 0 V (GND) Deutsch DT 04-3P, 3 pole Output signal: S18 Signal / SENT 0 V (GND)

  • Page 49: Data Transmission

    2 0x03 Channel 1 / 2 0x001 Sensor type → Configuration P (Pressure) 0x002 3 0x05 Manufacturer code 0x068 HYDAC Electronic GmbH 4 0x06 Protocol standard 0x004 SAE J2716 APR2016, SENT revision Revision 4 5 0x07 Fast channel 1 Device- Lower physical pressure value;...

  • Page 50: Error Codes

    11. TECHNICAL SPECIFICATIONS 11.5 Error Codes 1920415371-2 11.5.1 Error Codes Fast Channel 2276080779-2 Value (Digits) Indicator Message Definition Comment 0 IM0 Initialisation 4089 IM7 Measured value invalid 4090 IM6 Sensor function / Display error 4091 IM5 Sensor error Generic error code 4095 IM1 Production status 11.5.2 Error codes in the Serial Message Channel...
  • Page 51 670099 / Status: 2023-08-11...
  • Page 52 HYDAC Electronic GmbH Hauptstraße 27 66128 Saarbrücken Germany Tel.: +49 6897 509-01 E-Mail: electronic@hydac.com Internet: www.hydac.com Further addresses: www.hydac.com/en/contacts...
