BKT Elektronik EC335t Quick Start Manual

BKT EC335t skrócona instrukcja obsługi
Instrukcja obsługi

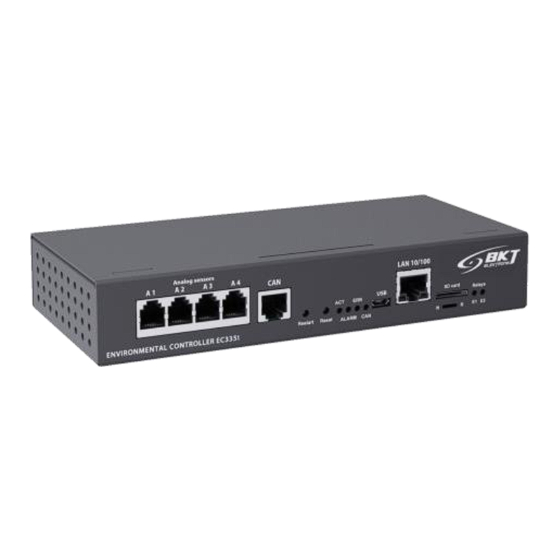

EC335t - Kontroler warunków środowiskowych (4 sensory, 4 wejścia bezpotencjałowe, 2 wyjścia 12V/250mA, opcjonalne
Produkt
moduły rozszerzeń).
Fabryczny adres IP 192.168.0.101
Fabryczna maska 255.255.255.0
A1
Fabryczne hasło user: guest; password: guest
Zawartość opakowania
ENVI RONMENTAL CONTROLLER EC335t
Kontroler EC335t
Podłączenie
A1
ENVI RONMENTAL CONTROLLER EC335t
11 12
Therm o
sensor
1. Wejścia dla czujników analogowych
2. Złącze CAN dla modułów rozszerzeń
3. Przycisk restartu kontrolera. Wciśnij
i przytrzymaj 2s. Odczekaj 60s.
4. Przycisk przywracania ustawień fabrycznych.
Wciśnij i przytrzymaj 5s. Odczekaj 60s.
5. LEDy informacyjne
ACT- LED statusu urządzenia,
Therm o
ALARM - programowalny LED o alarmie,
sensor
ERR - LED błędu,
CAN - LED statusu magistrali CAN
Akcesoria
122EA003144
122EA003194
BKT EC335t - quick manual-v2
Pełna instrukcja obsługi znajduje się na stronie http://bkte.pl
Katalog produktów -> Systemy automatyki w IT -> BKT EMS System monitoringu warunków środowiskowych
Analog sensors
A2 A3 A4
CAN
Zasilacz 12VDC 1A
1 2
Analog sensors
A2 A3 A4
CAN
13 14
OUTPUTS DRY
CONTACT I NPUTS
12V 0.25A
E1 E2
1 2 3 4
6. Złącze Mini-B USB dla pendrive-a lub
kamery
7. Złącze RJ45 do sieci Ethernet
8. Gniazdo karty SD do zapisu pomiarów
9. Przełącznik trybu pracy: N-tryb normalny
R-programowanie fabryczne (nie używać)
10. LED stanu wyjść napięciowych
DRY
OUTPUTS
11. Uziemienie obudowy (gwint M4)
12V 0.25A CONTACT I NPUTS
12. Lokalny czujnik temperatury
13. Wyjścia napięciowe 12VDC 0,25A
E1 E2
1 2 3 4
14. Wejścia dla styków bezpotencjałowych
EA314t - Uchwyt 1U do szafy 19'' dla 1x EC335t i 1x EE321t
EA319t - LTE modem dla kontrolera EC335t
• Kontroler jest podstawowym urządzeniem systemu
parametrów środowiskowych BKT EMS (environmental monitoring system)
• Umożliwia podłączenie czujników różnego typu m. in. temperatury,
wilgotności, zalania, ruchu, dymu wibracji, czujników Modbus TCP.
• Posiada wbudowany interfejs www do konfiguracji i zarządzania systemem.
Zasilanie
Wymiary
LAN 10/ 100
Indeks
USB
ACT ERR
Rest art Reset
ALARM CAN
Komplet złącz i przewodów
3 5
4 6 7
LAN 10/ 100
USB
ACT ERR
Rest art Reset
ALARM CAN
15
LTE Modem slot
Ext ension slot
LTE Modem slot
Ext ension slot
BKT Elektronik - Centrala
ul. Wiejska 6
86-065 Lisi Ogon
tel. 52 36 36 371
e-mail: sales@bkte.pl
Zasilacz 12V DC 1A w zestawie
190 x 92 x 34mm (S x G x W)
122EC003354
SD card
Relays
E1 E2
N R
Skrócona instrukcja obsługi
10
8 9
SD card
Relays
E1 E2
N R
16 17 18
DC 12V
DC 12V
POWER
BACKUP
POWER
- +
15. Slot dla modemu LTE EA319t
16. Slot modułu RS485
17. Zasilanie awaryjne z dodatkowego
źródła 12VDC/1A
18. Zasilanie podstawowe z zasilacza
12VDC/1A
DC 12V
DC 12V
POWER
BACKUP
POWER
- +
