Navodila za uporabo
SLO
Operating manual
EN

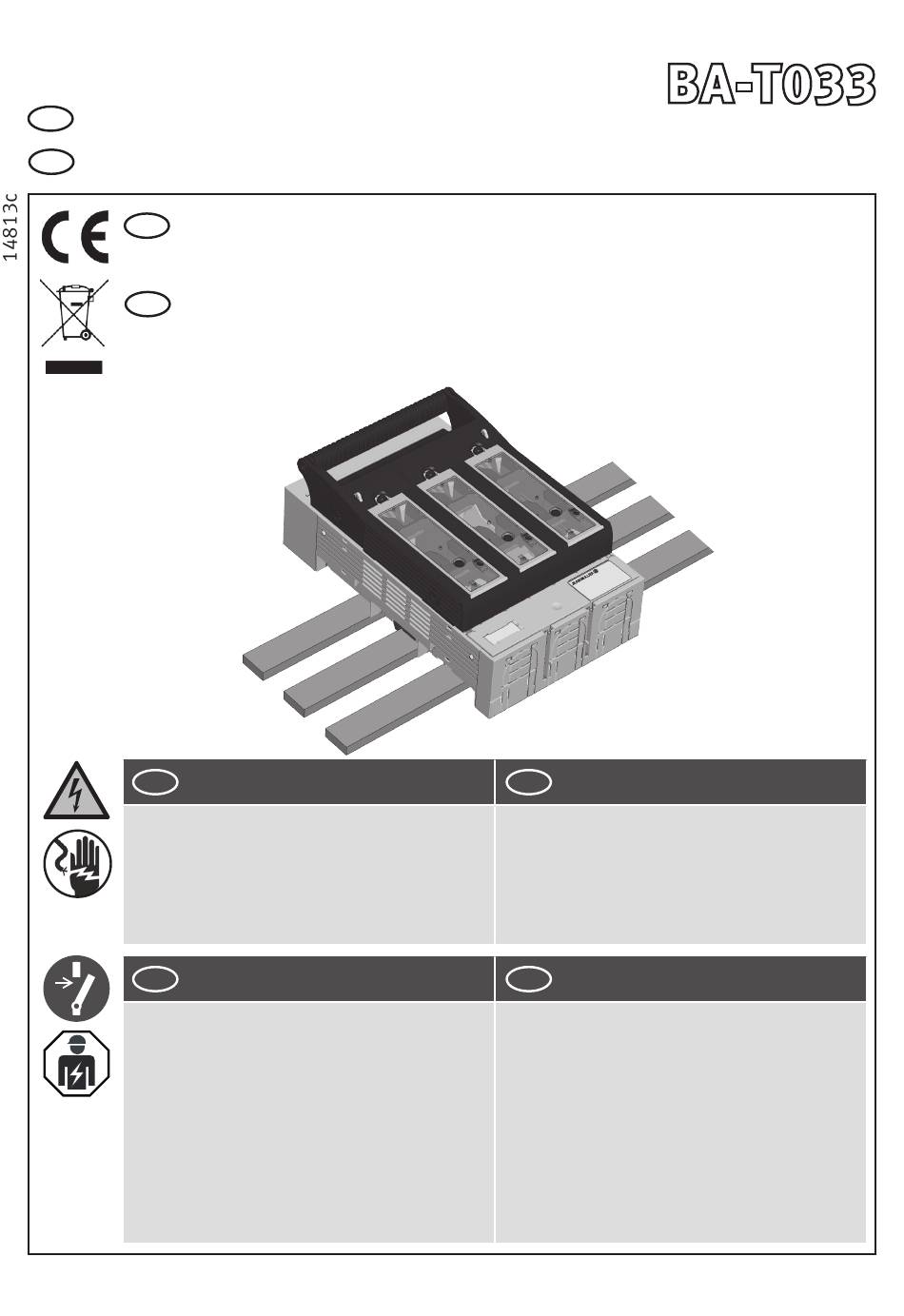

NV/NH varovalčni ločilnik, velikosti 1, 2, 3,
SLO
3-polni, montaža na 60 mm zbiralčni sistem
NH-fuse-switch-disconnector
EN
Size 1-3, 3-pole design, busbar mounting
DE
Warnung
∙ Gefährliche elektrische Spannung!
∙ Kann zu elektrischem Schlag und
Verbrennungen führen.
∙ Vor Beginn der Arbeiten Anlage und
Gerät spannungsfrei schalten.
DE
Hinweis
Das in dieser Betriebsanleitung be-
schriebene Produkt darf nur von dafür
aus gebildetem elektrotechnischem
Fachpersonal installiert und bedient
werden.
„Laien" dürfen diese Produkte nicht
installieren oder bedienen, weil sie
die Tragweite von Handlungen nicht
absehen können.
Erstellt am/Dated: 10/15
Letzte Änderung/Latest update: 02/17
EN
Warning
∙ Hazardous voltage!
∙ Can cause electrical shock and burns.
∙ Disconnect power before proceeding
with any work on this equipment.
EN
Advice
The product described in this
operating manual may be
installed only by electrotechnically
qualified personnel.
"Laymen" must not install or operate
because they cannot foresee the possi-
ble consequences of their actions.
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for ETI KVL1
Summary of Contents for ETI KVL1
- Page 1 Navodila za uporabo Operating manual NV/NH varovalčni ločilnik, velikosti 1, 2, 3, 3-polni, montaža na 60 mm zbiralčni sistem NH-fuse-switch-disconnector Size 1-3, 3-pole design, busbar mounting Warnung Warning ∙ Gefährliche elektrische Spannung! ∙ Hazardous voltage! ∙ Kann zu elektrischem Schlag und ∙...
- Page 2 BA-T033 | 14813c Manual de instrucciones Base Seccionable tipo NH, tamaño 00, tripolar, montaje en embarrado SLO Opozorilo Atención - Nevarna napetost ! Tensión peligrosa! - Nevarnost električnega udara in opeklin. Puede causar electrocución por descarga - Izklop iz napetostnega vira pred eléctrica y quemaduras.
-
Page 3: Instrukcja Obsługi
14813c | BA-T033 Instrukcja obsługi Инстрýкция по эксплуатации NH Предохранитель-выключатель- Rozłącznik bezpiecznikowy 3-bieg., разъединитель, габ. 00, Зёх wielkość NH00, montaż na szynach полюсный, для yстановка на zbiorczych систему сборных шин Uwaga Внимание Niebezpieczne napięcie! Może prowadzić Опасное напряжение! Опасность do porażenia prądem elektrycznym lub do электрического... - Page 4 BA-T033 | 14813c 4 / 16...
- Page 5 14813c | BA-T033 Demontage Demontage Disassembling Demontaż Demontaža Pазборка Desmontaje Démontage Smontaggio Demontáž Montage (1), Montage (1), Mespatroon Einsetzen der Sicherung (2), plaatsen (2), Inschakelen (3) Zuschalten (3) Montaż (1), Włożyć wkładkę Assembling (1), bezpiecznikową (2), Załączyć (3) Insert of fuse-link (2), Switch-on (3) Mонтаж...
- Page 6 BA-T033 | 14813c Attention! Only apply fuse-links with silver- plated contacts or silver-plated solid-links. Opozorilo! Uporabi samo talilne vložke in ločilke s posrebrenimi kontakti Achtung! Nur Sicherungseinsätze mit versil- Atención! berten Messern bzw. versilberte Instalar exclusivamente fusibles con Trennmesser verwenden. las cuchillas de contacto plateadas.
- Page 7 14813c | BA-T033 Attenzione. Внимание! Utilizzare unicamente fusibili o coltel- Применять плавкие вставки/ li di neutro con contatti argentati. короткозамыкающие вставки с посеребрёнными ножами Opgelet! Alleen mespatronen (of Attention! scheidingsmessen) met verzilverde N’utilisez que des fusibles à messen toepassen. couteaux ou barrettes de neutre argentées.
- Page 8 BA-T033 | 14813c 90° eiles 1polig schaltbar Anschluß unten / Connection, bottom Anschluß ob of the switch-fuse unit 1-pole switching Odstrani Klemmbereich/ 40Nm Remove Clamping range Al/Cu 25-300mm² 32Nm KM2G 180° Klemmbereich/ Clamping range Al/Cu 25-240mm² 32Nm eiles 3polig schaltbar KM2G-F of the switch-fuse unit 3-pole switching M10 30-35Nm...
- Page 9 14813c | BA-T033 Zubehör (B): Blockierung Kon- Toebehoren (B): Vergrendeling voor taktabdeckung; (C): Mikroschalter contactafschermkap; (C): Hulpscha- für Schaltstellungsanzeige; kelaar voor schakelstandindicatie Accessory (B): Lock-out contact co- Akcesoria (B): Blokada osłony kon- ver; (C): Micro-switch for indication taktów bezpiecznikowych; of switch-position (C): Wkaźnik stanu załączenia Pripomočki (B): Odklep in zaklep Дополнительное...
- Page 10 BA-T033 | 14813c en / Connection, bottom Anschluß oben / Connection, top Klemmbereich/ Clamping range Al/Cu 25-300mm² 32Nm KM2G Klemmbereich/ Clamping range Al/Cu 25-240mm² 32Nm KM2G-F M10 30-35Nm M12 35-40Nm M12 35-40Nm Trennstellung abschließbar SK-Klemme Lockable in disconnected position Busbar terminal 30Nm R150 35-150mm...
- Page 11 14813c | BA-T033 Zubehör (E): Abschließvorrichtung Toebehoren (E): Hangslotinrichting Plombierung (1) Verzegeling (1) Accessory (E): Locking device Akcesoria (E): Urządzenie blokujące Sealing (1) Plombowanie (1) Pripomoček (E): Dodatek za zaklep Дополнительное оборудование (E): ločilnika s ključavnico (1) запорное устройство Опломбирование (1) Accesorio (E): Dispositivo de Bloqueo Precinto (1) Accessoire (E): Dispositif à...
- Page 12 BA-T033 | 14813c EN SLO Zubehör/Accessory/Pripomočki/Accesorio/Accessori/Toebehoren/ Akcesoria/ Дополнительное оборудование/Accessoires/Příslušenství Velikost ETI šifra: Velikost ETI šifra: Size Article-No. Size Article-No. 001690991 001690993 001690973 001690995 001690949 001690951 001690972 001690963 001692702 001690940 001692703 001690941 001692704 001692761 001692764 001692762 001692765 001692763 001692766 001690954 001690955 001690956 Dodatne pripomočke in navodila montaže najdete na naši internetni strani.
- Page 13 14813c | BA-T033 13 / 16...
- Page 14 BA-T033 | 14813c SLO ES Abmessungen [mm]/Dimensions [mm]/ Dimenzije [mm]/Dimensiones [mm]/Dimensioni [mm]/ Afmetingen [mm]/Wymiary [mm]/Габаритные размеры [mm]/Dimensions [mm]/ Rozměry [mm] Ø Ø Typ/Type KVL-1 3p 184 340 348 117 – 25,5 58 Ø10,5 KVL-2 3p 210 340 348 135 109 70 26,5 66 Ø14 KVL-3 3p...
- Page 15 14813c | BA-T033 Tip/Type KVL1 KVL2 KVL3 Po standardu/According to standard DIN EN 60947-3 Za NV/NH talilne vložke po DIN VDE 0636-2 Velikost For NH fuse-links acc. to DIN VDE 0636-2 Size Nazivna delovna napetost AC690 Rated operational voltage DC440...
- Page 16 BA-T033 | 14813c 16 / 16...
