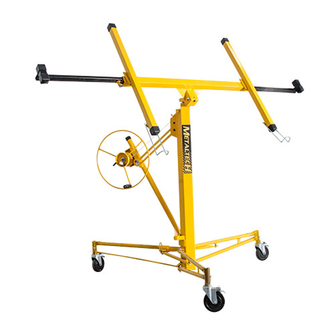

CABLE REPLACEMENT
GUIDE FOR I-IDPL
CABLE (I-IDPL909)
ENGLISH
FRANÇAIS

Advertisement

loading
Need help?

Need help?

Do you have a question about the JOBSITE Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for MetalTech JOBSITE Series

Summary of Contents for MetalTech JOBSITE Series

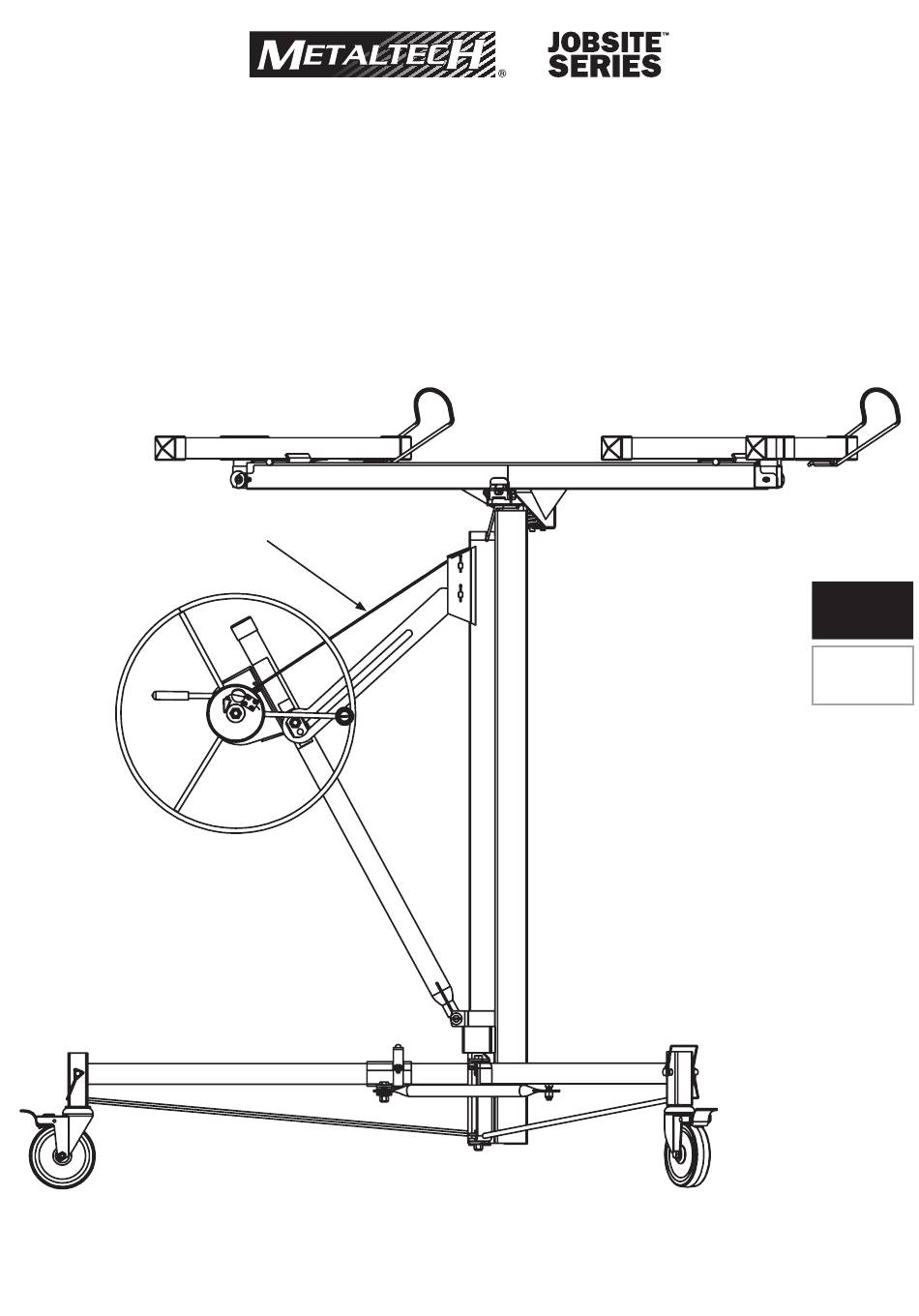

  • Page 1 CABLE REPLACEMENT GUIDE FOR I-IDPL CABLE (I-IDPL909) ENGLISH FRANÇAIS...

  • Page 2: Tools Needed

    TOOLS NEEDED: • Wire cutter • 5/32 allen key REQUIRED MATERIAL: Cable replacement kit (I-IPL909) INSTRUCTIONS TO REPLACE CABLE Remove the cradle from the telescoping mast.
  • Page 3 A. Release the brake. B. Rotate the winch to loosen the cable. C. Engage the brake. A. Cut the cable with a wire cutter. B. Pull the cable out through the opening.
  • Page 4 A. Remove the first tower from the fixed tower together with the cable. B. Remove the second tower from the first tower together with the cable. C. Lay flat the inner towers on a table to easily pull out the cable. A.

  • Page 5: Quick Tip

    A. Insert back the second tower in the first tower. Be careful not to tangle, twist or jam the cable. B. Insert back the assembled inner towers to the fix tower. QUICK TIP Always keep an hold on the loose end of the cable. A.
  • Page 6 A. Pass the cable through the opening. Bent washer B. Wedge it in the bent washer. Opening Attach & tighten the cable clamp on the cable. Leave about 1/2” extension of cable. Cable clamp 1/2” cable...
  • Page 7 Make sure the cable is wedged on the Bent washer other side of the washer. Put back the cradle on the telescoping mast. Test the drywall & panel hoist before putting a load on it.
  • Page 8 GUIDE DE REMPLACEMENT DU CÂBLE DU I-IDPL CÂBLE (I-IDPL909) ENGLISH FRANÇAIS...

  • Page 9: Outils Nécessaires

    OUTILS NÉCESSAIRES: • Coupe-câble • Clé allen 5/32 MATÉRIEL REQUIS: Kit de remplacement de câble (I-IPL909) INSTRUCTIONS POUR REMPLACER LE CÂBLE Retirez le berceau du mât télescopique.
  • Page 10 A. Relâchez le frein. B. Faites tourner le treuil pour desserrer le câble. C. Engagez le frein. A. Couper le câble avec un coupe-câble. B. Tirez le câble par l’ouverture.
  • Page 11 A. Retirez la première tour de la tour fixe avec le câble. B. Retirez la deuxième tour de la première tour avec le câble. C. Posez à plat les tours intérieures sur une table pour retirer facilement le câble. A. Faites passer le câble de remplacement dans l’ordre inverse de son retrait.
  • Page 12 A. Réinsérez la deuxième tour dans la première tour. Faites attention à ne pas emmêler, tordre ou coincer le câble. B. Réinsérez les tours intérieures assemblées dans la tour fixe. CONSEIL Gardez toujours l’extrémité libre du câble en main. A. Faites passer le câble au-dessus de la poulie de la tour fixe.
  • Page 13 A. Passer le câble à travers l’ouverture. Rondelle pliée B. Coincez-le dans la rondelle pliée. Ouverture Fixez et serrez le serre-câble sur le câble. Laissez environ 1/2” d’extension au câble. Serre-câble 1/2” de câble...
  • Page 14 Assurez-vous que le câble est coincé de Rondelle pliée l’autre côté de la rondelle. Remettez le berceau sur le mât télescopique. Testez l’appareil de levage pour panneaux de gypse avant de mettre une charge dessus.
  • Page 15 NOTES...
  • Page 16 Garder ce manuel et la facture d’achat originale dans un endroit sec et sûr pour référence ultérieure. WWW.METALTECH.CO 1 800 363-7587 LAVAL, QUEBEC, CANADA H7L 3N6 Metaltech is a registered trademark of Metaltech-Omega inc. / Metaltech est une marque déposée de Metaltech-Omega inc.
