- Page 1 AUDIO INTERFACE CARD HY 144 Owner’s Manual Bedienungsanleitung Mode d’emploi Manual de instrucciones Manual do Proprietário Manuale di istruzioni Руководство пользователя 使用说明书 取扱説明書...
-
Page 2: Fcc Information (U.s.a.)
America or its subsidiaries. harmful to the operation of other electronic * This applies only to products distributed by YAMAHA CORPORATION OF AMERICA. (class B) Важное примечание: Информация об условиях Гарантии для... -
Page 3: Compliance Information Statement
(1) this device may not cause harmful interference, and (2) this device must accept any interfer- ence received, including interference that may cause undesired operation. CAN ICES-3 (B)/NMB-3(B) • This applies only to products distributed by Yamaha Canada Music Ltd. • Ceci ne s’applique qu’aux produits distribués par Yamaha Canada Musique Ltée. (can_b_01) 이... - Page 4 括但不限于下列情况： • 请勿擅自对本卡进行拆卸或改装。请勿对卡的接口或其它卡组件施 加过大压力。对卡使用不当可能会导致触电、火灾或设备故障。 • 在安装本卡和连接 / 断开电缆之前，请务必断开主设备的电源线的 连接 （为了降低触电的危险、不必要的噪音和避免设备故障） 。 • 在安装前，请关闭所有与主设备相连的外接设备，然后断开相关 电缆。 • 请勿在设备附近放置燃烧物品或使设备靠近明火，否则可能引起 火灾。 注意 为了避免您或周围他人可能发生的人身伤害、设备或财产损失， 请务必遵守下列基本注意事项。这些注意事项包括但不限于下列 情况： • 请务必对主设备进行正确接地以防触电和 / 或故障。 • 使用本卡时，请勿触摸电路板上的金属部件 （针脚） 。针脚很锐 利，可能会划伤您的手。 • 安装时请带上厚手套，以免锐利边缘刮伤或划伤您的手。 • 请勿将本设备放置在可能会接触到腐蚀性气体或含有盐份的空 气。否则可能会导致故障。 对由于不正当使用或擅自改造本设备所造成的损失、数据丢失或 破坏， Yamaha 不负任何责任。 HY144-D使用说明书...
- Page 5 • 在使用本卡之前，请释放您衣物和身体上的所有静电。静电可能 会损坏本卡。请事先碰触主设备和其它接地物体的金属部分。 • 请勿使本卡跌落或使其受到物理冲击，否则可能会造成损坏和 / 或故障。 操作和维护 • 为了避免操作面板发生变形、操作不稳或损坏内部组件，请勿将 本设备放在有大量灰尘、震动、极端寒冷或炎热 （如阳光直射、 靠近加热器或烈日下的汽车里）的环境中。 • 请勿在本设备上放置乙烯、塑料或橡胶物体，否则可能使面板褪色。 • 清洁本设备时，请使用柔软干布。请勿使用涂料稀释剂、溶剂、 清洁液或浸了化学物质的抹布。 • 设备中可能会由于环境温度的快速变化而发生冷凝 —— 例如， 当设备从一个地方移动到另一个地方时，或者当打开或关闭空调 时。在产生结露的情况下使用本设备可能会造成损坏。如果认为 结露可能已经产生，请在不打开电源的情况下将本设备闲置几小 时，直到结露完全消失为止。 信息 关于本说明书 • 本书所示的插图仅供介绍说明之用。 • 本说明书中所使用的公司名和产品名都是各自所有者的商标或注 册商标。 为便于您理解使用说明书的内容，本公司已经依据国家的相关标准 尽可能地将其中的英文表述部分翻译成中文。但是，由于专业性、 通用性及特殊性，仍有部分内容仅以原文形式予以记载。如您有任 何问题，烦请随时与本公司客服联系 （热线：400-051-7700） 。 HY144-D使用说明书...
- Page 6 目录 注意事项............... 4 须知 ................5 简介 ................7 主要功能..............7 安装 ................7 附件 ................7 关于 Dante ..............8 部位名称和功能 ............9 规格 ................12 外观尺寸..............13 HY144-D使用说明书...
- Page 7 简介 感谢您选择Yamaha HY144-D音频扩展卡。 HY144-D是一种安装 在HY卡插槽中的数字I/O卡，通过千兆级以太网连接，能够兼容 Dante数字音频网络协议。如果想全面应用HY144-D的强大功能和 优越的性能，并在今后正常使用本产品，操作前请认真阅读本接 口卡的使用说明书。阅读完本说明书后，请将其妥善存放在安全 的地方。 主要功能 • 能够以最多144进/144出的路数发送和接收32-bit/96 kHz规格的 无压缩数字音频信号。 • 主从接口支持冗余连接。也支持菊形链连接。 • 可通过指示灯显示通讯状态，利于故障的排除。 安装 请参考接口卡附带的安装指南单页。 安装和拆除的详细信息，请参考各种所连接设备的使用说明书。 附件 • 使用说明书 （本书） • 接口卡安装指南单页 • Dante Virtual Soundcard Token （单页） HY144-D使用说明书...
- Page 8 关于Dante 有关Dante的基本设置，请参考RIVAGE PM10操作说明书。 请访问Audinate官方网站获取Dante技术的详细信息： http://www.audinate.com/ 更多Dante的相关信息也发布在Yamaha Pro Audio网站上： http://www.yamahaproaudio.com/ HY144-D使用说明书...

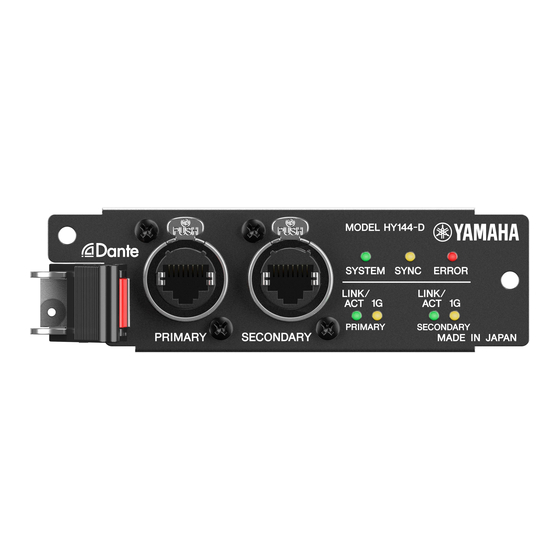

- Page 9 部位名称和功能 1 PRIMARY 和 SECONDARY接口 用于连接Dante音频网络的etherCON CAT5 （RJ-45）接口。 支持星形网络和菊形链网络。 注 根据连接方式，您可能需要在Dante Controller软件中更改 Dante冗余设置。 菊形链连接，请选择“Switched”。 对于星形连接，需要依据连接形式是否为冗余，选择 “Redundancy”或“Switched”。 有关详细说明，请参见下列网址中的Dante Controller User Guide。 http://www.yamahaproaudio.com/ 注 • 请使用CAT5e 标准STP (屏蔽双绞线) 或更高规格网线，以防 电磁干扰。确保插头的金属部分和STP屏蔽线之间使用导电 胶带或类似方式可靠连接，导电性能良好。 HY144-D使用说明书...
- Page 10 2 SYSTEM指示灯 标识接口卡的运行状态。 绿 接口卡工作正常。 （亮起） 橙 接口卡在启动。如果该状态持续30秒或更长时 （亮起） 间，表示接口卡没有正常启动。关闭 RIVAGE PM10系统的电源，然后再次打开。如 果不能解决问题，可以请具备Yamaha售后服务 资质的人员进行检修。 3 SYNC指示灯 表示Dante网络和接口卡之间的同步状态。 绿 接口卡在Dante网络中以时钟从机身份工作。 （亮起） 绿 接口卡在Dante网络中以时钟主机身份工作。 （闪烁） 橙 接口卡与Dante网络不同步。网络达到同步可能 （亮起） 需要45秒时间。如果该状态持续，请尝试下列步 骤。如果下列方法不能解决问题，可以请具备 Yamaha售后服务资质的人员进行检修。 • 用Dante Controller软件检查Dante设置和运行状态。 • 关闭RIVAGE PM10系统电源，然后再次打开。 • 确保以太网线缆的接口完全锁紧。 • 更换其它以太网线缆。 HY144-D使用说明书...
- Page 11 4 ERROR指示灯 如果亮起为红色，表示已出错，接口卡已进入失效保护模式。 同时， SYSTEM和SYNC指示灯也会亮起呈红色。要在失效保 护模式中重置接口卡，必须用Dante Firmware Update Manager程序修复。详情，请参考下列网址的Dante Firmware Update Manager User Guide： http://www.yamahaproaudio.com/global/en/downloads/ 注 如果设备被Dante Controller或其他设备所识别，其SYSTEM、 SYNC和ERROR指示灯会呈绿色闪烁。 5 接口卡的安装/拆除杆 用于安装/拆除接口卡。请参考接口卡附带的安装指南单页。 安装和拆除的详细信息，请参考各种所连接设备的使用说明 书。 6 LINK/ACT指示灯 当信号通过PRIMARY/SECONDARY接口来发送/接收时，指示 灯会呈现绿色闪烁。 7 1G指示灯 表示PRIMARY接口和SECONDARY接口的连接状态，当连接采 用千兆级以太网时会亮起。如果没有亮起，接口卡可能无法正 常发挥作用。请检查以太网线缆和网络交换机。如果不能解决 问题，可以请具备Yamaha售后服务资质的人员进行检修。 HY144-D使用说明书...
- Page 12 音频数 标准 通道数 线缆长度 接口 据长度 （最大） PRIMARY/ Dante 24位或 1000BASE-T 144进/ 100 m etherCON SECONDARY CAT5e 32位 144出 *1 使用CAT5e标准或更高规格的STP （屏蔽双绞线）线材。 外观尺寸 （宽×高×深）和净重： 125 mm × 37 mm × 207 mm， 0.25 kg 随机附件：使用说明书 Dante Controller可选择的Dante音频网络Latency （延迟）为0.25 毫秒/0.5毫秒/1.0毫秒/2.0毫秒/5.0毫秒。 HY144-D使用说明书...
- Page 13 外观尺寸 *本使用说明书的内容为印刷时最新的技术规格。由于Yamaha公 司不断改善产品，可能本说明书中的规格与您的产品规格不符。 请至Yamaha网站下载最新版本的使用说明书。技术规格、设备 或选购配件在各个地区可能会有所不同，因此如有问题，请与当 地Yamaha经销商确认。 HY144-D使用说明书...
- Page 14 产品中有害物质的名称及含量 有害物质 部件名称 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (Cr (VI)) (PBB) (PBDE) 印刷线路板 × ○ ○ ○ ○ ○ 本表格依据SJ/T 11364的规定编制。 ○： 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规 定的限量要求以下。 ×： 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。 （企业可在此处，根据实际情况对上表中打“×”的技术原因进行进一 步说明。 ） 此标识适用于在中华人民共和国销售的电子信息产品。 标识中间的数字为环保使用期限的年数。...
