DNIPRO M MT-33G ULTRA Safety And Operation Instructions

Wood planer
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
en The original safety and operation instructions for the wood planer
pl Oryginalna instrukcja bezpieczeństwa i obsługi strugarki
grubościówki
cs Původní pokyny pro bezpečnost a provoz tloušťkovací frézka
lv Biezuma ēvele drošības un darbības oriģinālie norādījumi
sk Pôvodné pokyny pre bezpečnosť a prevádzku hrúbkovacie frézky
hu A vastagoló gyalugép biztonsági előírásai és üzemeltetési
utasításának eredeti példánya

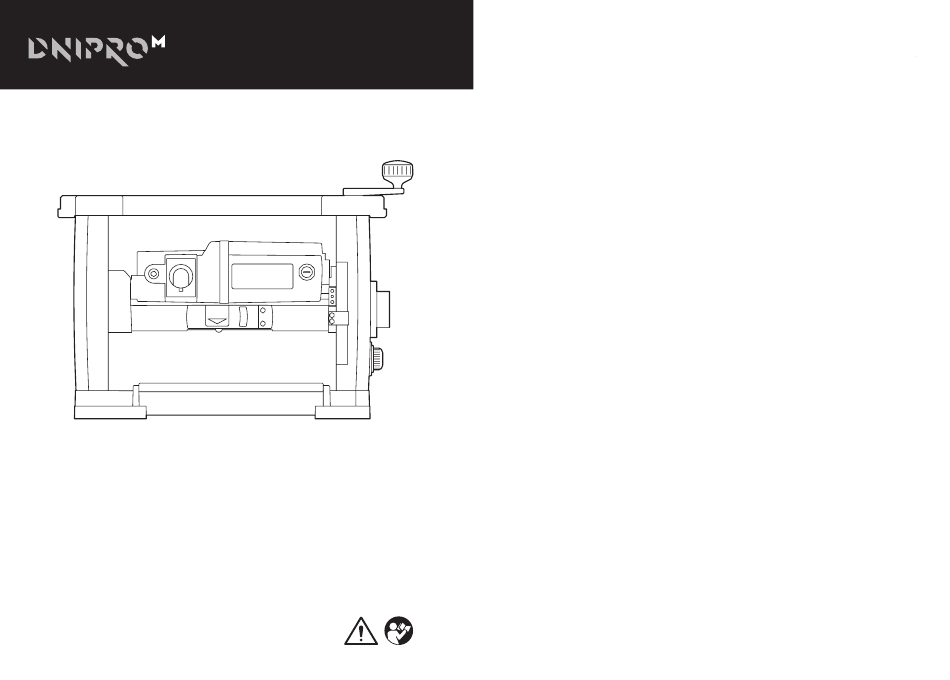

M T -3 3 G U L TR A
EU-MT0823001-0823001
3
17
33
47
61
75
