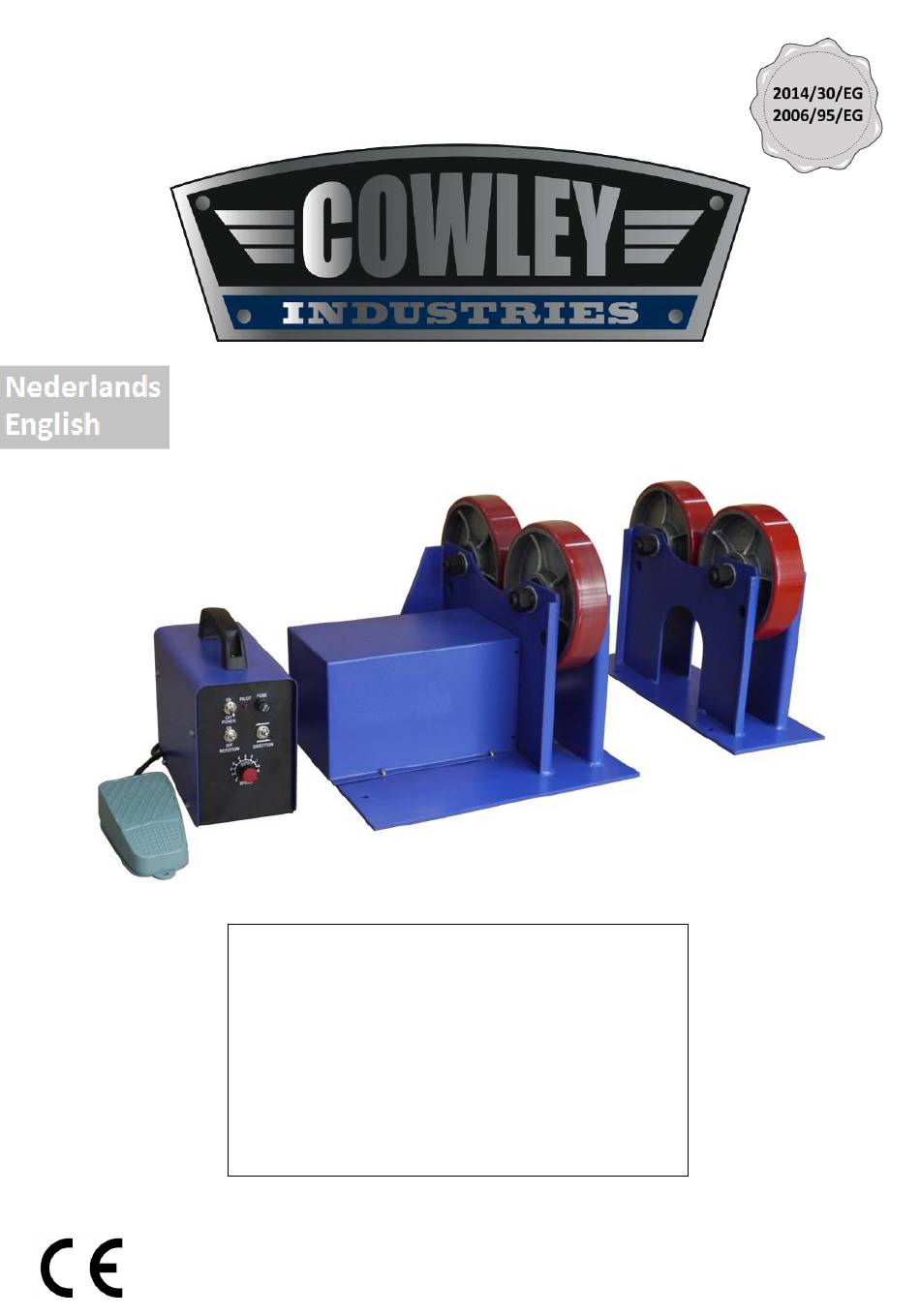

- Page 1 Lasrolstelling Welding turning roll LRS1000 Montage- en gebruiksinstructies Installation and operating instructions...
-
Page 2: Algemene Informatie
1. Algemene informatie Voor het in gebruik nemen van deze machine dient eerst de gebruiksaanwijzing volledig te lezen en te begrijpen!!! Deze handleiding bevat belangrijke informatie voor de juiste manier van het installeren, de werking en het onderhouden van de uitrusting die hierin beschreven is. Bij het gebruik van iedere lasrolstelling komen verschillende risico’s op eigen verwondingen of eigendomsschade kijken. - Page 3 7. Controleer of de schakelaar in de OFF-positie staat voordat u de machine aansluit op de voeding. 8. Zorg ervoor dat de machine goed geaard is. 9. Wanneer u reparaties of onderhoud aan de machine uitvoert, dient de stekker uit te zijn getrokken van de voeding.
- Page 4 4. Bediening Schakelaars 1. Aan/Uit-schakelaar: Deze schakelaar kan in twee posities worden gezet, OFF en ON. Om de machine te kunnen bedienen, dient deze schakelaar op de ON-stand te worden gezet. 2. Rotatie Aan/Uit 3. Draaiknop snelheid: Met deze knop kan men de draaisnelheid van het plateau instellen.
-
Page 5: Garantie
6. Specificaties Model LRS1000 Ingangsspanning 230V Frequentie 50/60Hz Vermogen 230W Rotatiesnelheid 80-1600mm/min Diameter rollers 50mm x Ø300mm Laadcapaciteit 1000kg Afmetingen aandrijfstelling 45x39x33mm + bedieningskast Gewicht aandrijfstelling + 36kg bedieningskast Afmetingen secundaire 39x16x33mm lasrollen Gewicht secundaire 17kg lasrollen 7. Garantie 1. De garantie treed in werking op de datum vermeld op de aankoopnota en heeft een geldigheid van 12 maanden. -
Page 6: General Information
1. General information Before starting to use the machine you need to read and fully understand the manual!!! This manual contains important information about the proper way of installing, operating and maintaining of the equipment described in this manual. When using any welding turning roll there are a different kind of risks that you may incur, risks in personal injuries or property damage. -
Page 7: Operation
9. When you perform repairs or maintenance to the machine, remove the plug from the power supply. 10. Remove wrenches and such from the machine before use. 11. Check the machine for defective parts before every use. In case of a defective part, the machine must be put out of service until the defect part is repaired or replaced, this should only be done by an approved farm/mechanic. -
Page 8: Maintenance
7. The operator of the machine must at all times wear protective gear. 9. Maintenance and repair may only be carried out by specialized persons/companies. 6. Specifications Model LRS1000 Power supply 230V Frequency 50/60Hz... -
Page 9: Warranty
7. Warranty 1. The warranty enters into force on the date that is mentioned on the receipt and has a validity of twelve months. 2. The warranty is not transferable without written permission of your distributor. 3. Warranty cannot be claimed without a receipt. 4. - Page 10 Onderhoud/keuring legenda, Maintenance/Examination, Legenda Wartung / Inspektion-Legende Naam gebruiker/Name of user/Name des Datum van ingebruikname/Date of Nutzers: commissioning/Datum der Inbetriebname: Adresgegevens/Address data/Anschriftdaten: Controle – Inspection – Kontrolle Datum/Date/Datum In orde/Okay/In Niet in orde, Handtekening/Signature/Unterschrift Ordnung ontmanteling/Not okay, decommissioning/ Nicht in Ordnung, Außer Betrieb gestellt...
- Page 11 Tipo Descrizione Marca Tipo Descripción Marca LRS1000 Lasrolstelling, Welding turning Cowley rolls Waarop deze verklaring betrekking heeft, in overeenstemming zijn met de volgende normen: To which this declaration relates is in conformity with the following document: Auf welches sich diese Erklärung bezieht, den folgenden Normen entspricht: Auquel se réfère cette déclaration est conforme à...
