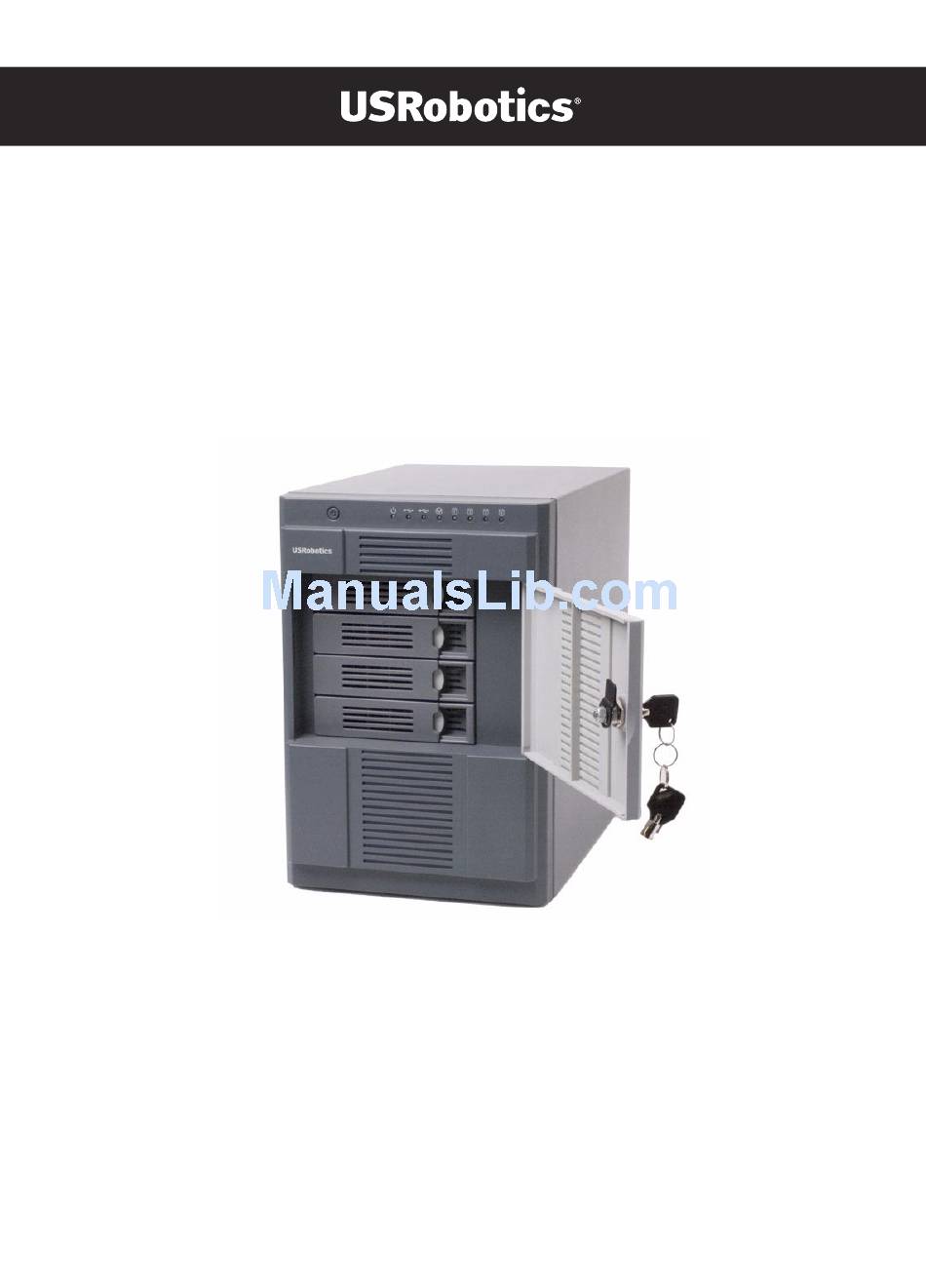

- Page 1 Serial ATA 4-Drive NAS Quick Installation Guide Guide d'installation rapide R24.0605.00 rev 0.1 05/06...
-
Page 3: Table Of Contents
Contents English ................. 5 Installation...5 Support... -
Page 5: English

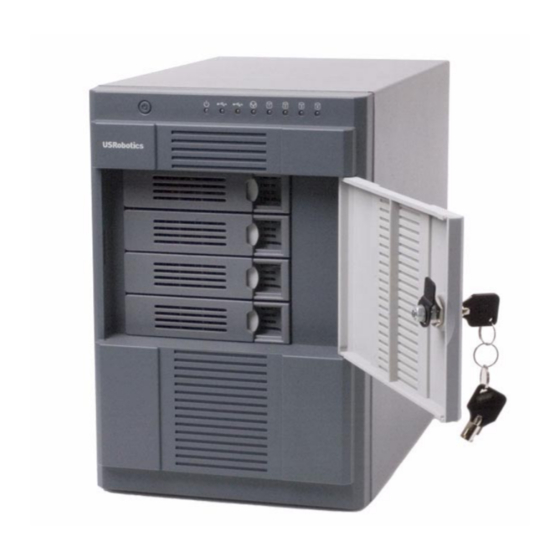

Installation English Package Contents • USR8700 Serial ATA 4-Drive NAS • Power Cord • Ethernet Cable Physical Features Front The Serial ATA 4-Drive NAS system has the following status LEDs: Symbol Name Power USB 2.0 (10/100/1000 Mbps) Disk (1–4) •... -
Page 6: System Requirements
English Back USB Ports Ethernet Port Power Connector Power Switch System Requirements • Microsoft Windows XP; Microsoft Windows Server 2003; or Microsoft Windows 2000 Professional, Server, or Advanced Server with Service Pack 4 • An HTML 4.01-compliant Web Browser (such as Internet Explorer 5.5 or later or Netscape 8.0 or later) with JavaScript enabled Installation Instructions If you bought your Serial ATA 4-Drive NAS with the disks already installed and configured, and you do not... - Page 7 Number Configuration of Disks Methods Used Linear Independent disks Linear Independent disks RAID 0 Striping RAID 1 Mirroring Linear Independent disks RAID 0 Striping RAID 5 Striping with parity Linear Independent disks RAID 0 Striping RAID 5 Striping with parity RAID 5 Striping with parity;...
- Page 8 English 2. Near the front of the tray is a spacer containing four screws. Squeeze the tabs together to remove the spacer from the tray. 3. With the flat edge of the spacer up and the screws facing a flat surface (such as a table or desk top), flex the sides of the spacer apart from each other to release the screws.
- Page 9 If you have fewer than four disks, load the bottom trays first and leave the top tray or trays empty. If you have four disks that are not the same size and you intend to use RAID 10, USRobotics recom- mends that you load the disks in ascending order of disk capacity, starting with the smallest disk in the bottom slot (slot 1), Notes:...
- Page 10 English The installation CD prompts you to make a choice: 3. Select Console Installation. The installation wizard appears. 4. Follow the on-screen prompts to install the System Console. When installation is complete, the fol- lowing window appears: 5. Click Finish. Step Four: Initialize the hard disks To initialize the hard disks, follow these steps: Start the Storage System Console: click Start >...
- Page 11 English The Storage System Console appears: 2. In the left pane, click the name of the storage system. Then click Log On Storage System Manager. If you see the Login page, your storage system was initialized and configured before you bought it. You are finished with the installation procedure and can begin using your Serial ATA 4-Drive NAS system, or you can reconfig- ure your disks if you choose to do so.
- Page 12 English If the System Initialization page appears, you need to initialize your disks: If not all the hard disks have been detected, or if you want to add, remove, or reorder the disks at this time, insert or remove the disks one at a time and click Scan after each action. If you’re adding disks, be sure to wait until the Disk LED is blue before you click Scan.
- Page 13 2. If you agree to the terms, select I accept the license agreement and click Next. The Host Name page appears. 3. Click Next to accept the default storage system name (USR8700) Enter the name that you prefer and then click Next.
- Page 14 English When you click Next, the Network Settings page appears: 5. By default, if your network has a DHCP server, the storage system obtains an IP address automatically from that server. If your network does not have a DHCP server, the default IP address and subnet mask are used. (The default IP address is 192.168.0.101, and the default subnet mask is 255.255.255.0).
- Page 15 English By default, the storage system selects the configuration that provides the best level of data protec- tion available: for a single disk, a linear configuration; for two disks, RAID 1; and for three or four disks, RAID 5. If you want to change the disk configuration, select the desired RAID level and then click Next. If you want to add or remove hard disks, do so one at a time.
- Page 16 English Capacity of drives: 8. In each text box, enter the size of each disk that you plan to back up (specify the size in gigabytes). To determine the size of a computer’s disk, open My Computer or Windows Explorer on that compu- ter, right-click the disk, and then click Properties.
-
Page 17: Logging In To The Web User Interface
9. To accept the suggested percentages for file sharing and backup, click Finish. To change these proportions, enter a new percentage in either text box. (When you click anywhere on the page, the other text box updates automatically so that both percentages add up to 100%.) Then click Finish. -
Page 18: Support
English For subsequent access to the Web User Interface, start the Storage System Console, select the storage system from the left pane, and click Log On Storage System Manager. Log into the as follows: Enter the default user name: admin 2. -
Page 19: Français
Installation Français Contenu de la boîte • USR8700 Serial ATA 4-Drive NAS • Cordon d'alimentation • Câble Ethernet Caractéristiques matérielles Face avant Le système Serial ATA 4-Drive NAS comporte les voyants de statut suivants : Symbole Nom Alimentation USB 2.0... - Page 20 Français Face arrière Ports USB Port Ethernet Prise d'alimentation Interrupteur Configuration requise • Microsoft Windows XP, Microsoft Windows Server 2003 ou Microsoft Windows 2000 Professional, Server ou Advanced Server with Service Pack 4 • Un navigateur Web compatible HTML 4.01 (tel qu'Internet Explorer 5.5 ou version ultérieure ou Netscape 8.0 ou version ultérieure) avec activation Javascript Instructions d'installation Si vous avez acheté...
- Page 21 Nombre de Configuration disques Méthodes utilisées Linéaire Disques indépendants Linéaire Disques indépendants RAID 0 Entrelacement RAID 1 Clonage Linéaire Disques indépendants RAID 0 Entrelacement RAID 5 Entrelacement avec parité Linéaire Disques indépendants RAID 0 Entrelacement RAID 5 Entrelacement avec parité RAID 5 avec Entrelacement avec parité...
- Page 22 Français 2. Une entretoise contenant 4 vis se trouve près de la face avant du tiroir. Appuyez sur toutes les languettes pour retirer l'entretoise du tiroir. 3. Avec l'extrémité plate de l'entretoise orientée vers le haut et les vis face à une surface plate (une table ou le dessus d'un bureau, par exemple), pliez les côtés de l'entretoise pour desserrer les vis.
- Page 23 Si vous avez moins de quatre disques, commencez par remplir les tiroirs inférieurs et laissez les tiroirs supérieurs vides. Si vous disposez de quatre disques de tailles différentes et que vous avez l'intention d'utiliser RAID 10, USRobotics vous conseille de charger les disques par ordre ascendant en fonction de leur capacité...
- Page 24 Français 2. Sélectionnez votre langue, le cas échéant, lisez l'accord de licence, puis cliquez sur Yes (Oui). Le CD d'installation vous demande de faire un choix. 3. Sélectionnez Console Installation (Installation de la console). L'assistant d'installation s'affiche. 4. Suivez les instructions à l'écran pour installer la console du système. Lorsque l'installation est terminée, la fenêtre suivante s'affiche : 5.
- Page 25 Français La fenêtre Storage System Console (Console du système de stockage) s'affiche : 2. Dans le panneau de gauche, cliquez sur le nom du système de stockage. Cliquez ensuite sur Log On Storage System Manager (Connexion au gestionnaire du système de stockage). Si la page de connexion s'affiche, votre système de stockage a été...
- Page 26 Français disques : Si certains de vos disques durs n'ont pas été détectés, ou si vous souhaitez ajouter, supprimer, ou réorganiser les disques, insérez ou retirez les disques séparément, puis cliquez sur Scan (Rechercher) après chaque action. Si vous ajoutez des disques, attendez que le voyant DEL du disque devienne bleu avant de cliquer sur Scan (Rechercher).
- Page 27 Next (Suivant). La page Host Name (Nom de l'hôte) s'affiche. 3. Cliquez sur Next (Suivant) pour accepter le nom du système de stockage par défaut (USR8700) Saisissez le nom de votre choix, puis cliquez sur Next (Suivant).
- Page 28 Français Lorsque vous cliquez sur Next (Suivant), la page Network Settings (Paramètres réseau) s'affiche : 5. Par défaut, si votre réseau utilise un serveur DHCP, ce dernier attribue une adresse IP automatiquement au système de stockage. Si votre réseau n'utilise pas de serveur DHCP, l'adresse IP et le masque de sous-réseau par défaut sont utilisés (l'adresse IP par défaut est 192.168.0.101, et le masque de sous-réseau par défaut est 255.255.255.0).
- Page 29 Français Par défaut, le système de stockage sélectionne la configuration qui fournit le meilleur niveau de protection des données disponible : pour un seul disque, une configuration linéaire ; pour deux disques, RAID 1 ; et pour trois ou quatre disques, RAID 5. Si vous souhaitez modifier la configuration de disque, sélectionnez le niveau de protection RAID souhaité, puis cliquez sur Next (Suivant).
- Page 30 Français apparaît dans la section Capacity of drives (capacité de disques) : 8. Dans chaque champ, saisissez la taille de chaque disque que vous prévoyez de sauvegarder (indiquez la taille en gigaoctets). Pour connaître la taille du disque d'un ordinateur, cliquez sur l'icône Poste de travail de l'ordinateur concerné, effectuez un clic droit sur l'icône du disque dur, puis cliquez sur Propriétés.
- Page 31 disque) s'affiche : 9. Pour accepter les pourcentages proposés pour le partage de fichiers et les sauvegardes, cliquez sur Finish (Terminer). Pour modifier ces proportions, saisissez un nouveau pourcentage dans l'un des champs (lorsque vous cliquez n'importe où sur cette page, l'autre champ se met à jour automatiquement pour que le total des deux pourcentages corresponde à...
-
Page 32: Assistance
Français Félicitations ! L'installation a réussi. Veuillez enregistrer votre Serial ATA 4-Drive NAS à l'adresse www.usr.com/productreg/. Pour obtenir plus d'informations sur les mentions légales et la garantie, reportez-vous au Guide de l'utilisateur Connexion à l'Interface utilisateur Web Une fois que vous avez terminé l'installation de votre système Serial ATA 4-Drive NAS, la page de connexion s'affiche automatiquement. - Page 33 Vous trouverez des réponses à la plupart des problèmes rencontrés par les utilisateurs dans les pages Web FAQ et Dépannage consacrées à votre Serial ATA 4-Drive NAS. Les pages Web d'assistance contiennent également des informations sur les microcodes les plus récents et les mises à...
- Page 34 Français...
- Page 36 Printed in Xxxx...
