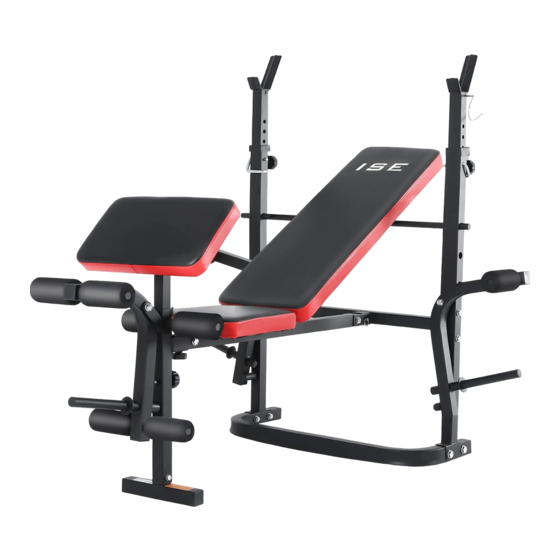

ISE SY-5430B Manual

Hide thumbs Also See for SY-5430B:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 9

Quick Links

Download this manual

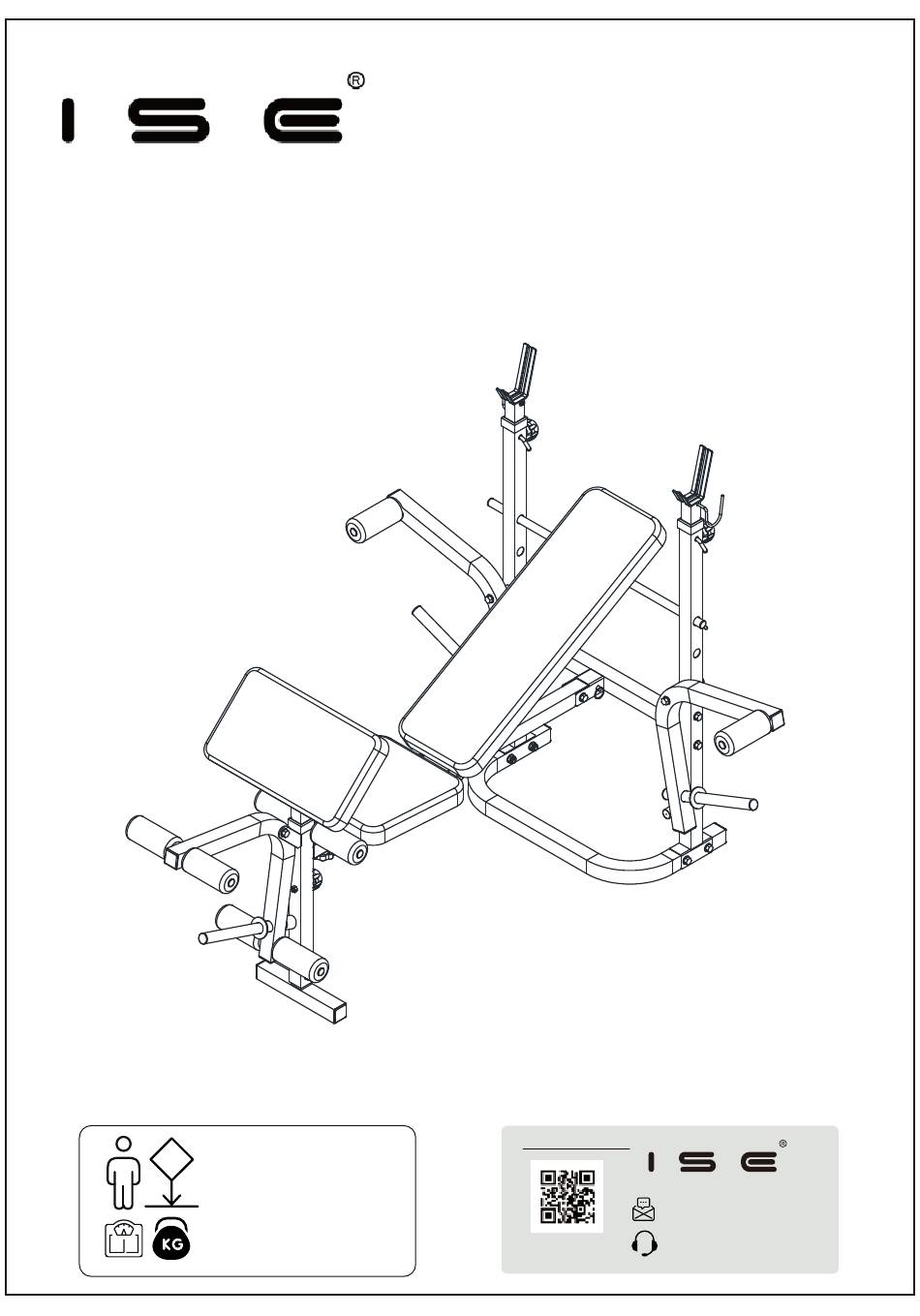

BANC DE MUSCULATION
SY-5430B(ES-5430B)
POIDS MAXIMAL
DE L'UTILISATEUR
CONTACT@ISEFIT.COM
110 KG
+33 344 762 166
WWW.ISEFIT.COM

Advertisement

loading
Need help?

Need help?

Do you have a question about the SY-5430B and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ISE SY-5430B

Summary of Contents for ISE SY-5430B

  • Page 1 BANC DE MUSCULATION SY-5430B(ES-5430B) POIDS MAXIMAL DE L'UTILISATEUR CONTACT@ISEFIT.COM 110 KG +33 344 762 166 WWW.ISEFIT.COM...

  • Page 3: Instructions D'assemblage

    INSTRUCTIONS D’ASSEMBLAGE Attention : Assurez-vous que toutes les vis et tous les écrous sont serrés avant l'exercice. Étape 1 : 1. Fixez le montant arrière (R&L) (2&3) à la base arrière (1), en utilisant quatre boulons hexagonaux M10X55mm (37), huit rondelles M10 (41) et quatre écrous en nylon(44). 2.
  • Page 4 Étape 2 : 1. Fixez le cadre principal (5) au support transversal (4) en utilisant un boulon hexagonal M10X60mm (36), deux rondelles M10 (41) et un écrou nylon M10 (44). Une broche rapide (20). 2. Fixez le montant avant (7) au châssis principal (5) en utilisant un boulon exagonal M10X60mm (36), deux rondelles M10 (41) et d'un écrou en nylon M10 (44).
  • Page 5 Étape 3 : 1.Fixez l'Extension de jambe (8) au montant avant (7) à l'aide d'un boulon hexagonal M10X60mm (36), de deux rondelles M10 (41) et d'un écrou en nylon M10 (44). 2.Insérez la tige de réglage du dossier (13) dans le montant arrière (R&L) (2&3). 3.Insérez le support de dossier (14) dans le cadre principal (5).
  • Page 6 Étape 4 : 1. Fixez le coussin du bras (27) au support du coussin du bras (11), en utilisant deux boulons hexagonaux M8X1 5mm (40) et deux rondelles M8 (42). 2. Insérez le support du coussin du bras (11) dans le montant avant (7), en utilisant un bouton deverrouillage (long) (21).
  • Page 7 Paramètres Modèle: SY-5430B(ES-5430B) Taille du produit: 160 *121 *120cm Matériau: Q195 tuyau en fer PVC cuir, PE intérieur Max. Poids de l'utilisateur: 110 KG G.W/ N.W : 23.25 / 21.15 kg Norme de test(s): EN ISO 20957-1, EN957-2, EN957-4,Classe : H...
  • Page 8 WEIGHT BENCH SY-5430B(ES-5430B) MAX USER WEIGHT CONTACT@ISEFIT.COM 110 KG +33 344 762 166 WWW.ISEFIT.COM...

  • Page 9: Part List

    PART LIST Rear Base Rear Upright (R) Rear Upright (L) Cross Support Main Frame Front Upright Butterfly Arm (R) Butterfly Arm (L) Front Base Leg Extension Arm Cushion Support Barbell Support Backrest Adjustment Rod Backrest Support Foam Roller Post 2PCS 2PCS 3PCS Quick Pin...
  • Page 10 ASSEMBLY INSTRUCTIONS Attention: Make sure all screws and nuts are tightened before Exercise Step 1 : 1. Attach the Rear Upright (R&L) (2&3) to the Rear Base (1), using four M10X55mm Hex Bolts (37), eight M10 Washers (41) and four M10 NylonNuts (44). 2.
  • Page 11 STEP 2: 1. Attach the Main Frame (5) to the Cross Support (4), using one M10X60mm HexBolt (36), twoM10 Washers (41) and one M10 Nylon Nut (44). one Quick Pin(20). 2. Attach the Front Upright (7) to the Main Frame (5), using one M10X60mm HexBolt (36), two M10 Washers (41) and one M10Nylon Nut (44).
  • Page 12 STEP 3: 1. Attach the Leg Extension (8) to the Front Upright (7), using one M10X60mmHex Bolt (36), twoM10 Washers (41) and one M10 Nylon Nut (44). 2. Insert the Backrest Adjustment Rod (13) into the Rear Upright (R&L) (2&3). 3.
  • Page 13 STEP 4: 1. Attach the Arm Cushion (27) to the Arm Cushion Support (11), using twoM8X15mm Hex Bolts (40) and two M8 Washers (42) 2. Insert the Arm Cushion Support (11) into the Front Upright (7), using oneLocking Knob (long) (21). 3.
  • Page 14 Product Parameter Model: SY-5430B(ES-5430B) Product size:160 * 121 * 120cm Material:Q195 iron pipe, PVC leather, inner PE Max.Userweight: 110 KG G.W/N.W: 23.25/21.15KG Test Standard(s): EN ISO 20957-1, EN957-2, EN957-4,Class: H Manual in FR/EN/DE/ES/IT Importer: SAS ISE 1 Chemin d’Armancourt Please be assured that the box of this product is recycling, the rest of the packaging can be trashed.
  • Page 15 HANTELBANK SY-5430B(ES-5430B) MAXIMALES BENUTZERGEWICHT CONTACT@ISEFIT.COM 110 KG +33 344 762 166 WWW.ISEFIT.COM...
  • Page 17 MONTAGEANLEITUNG Achtung: Stellen Sie sicher, dass alle Schrauben und Muttern vor dem Training dicht zus- chraubt sind. SCHRITT 1: 1. Befestigen Sie den hinteren Pfosten (R & L) (2 & 3) mit vier an der hinteren Basis (1) M10X55mm Sechskantschrauben (37), acht M10 Unterlegscheiben (41) und vier M10 Nylonmuttern (44).
  • Page 18 SCHRITT 2: 1. Befestigen Sie den Hauptrahmen (5) mit einer M10X60mm Sechskantschraube (36), zwei M10 Unterlegscheiben (41) und einer M10 Nylonmutter (44) an der Querstütze (4). ein Schnellstift (20). 2. Befestigen Sie den vorderen Pfosten (7) mit einer M10X60mm Sechskantschraube (36), zwei M10 Unterlegscheiben (41) und einer M10 Nylonmutter (44) am Hauptrahmen (5).
  • Page 19 SCHRITT 3: 1. Befestigen Sie die Beinstrecker (8) mit einer M10X60mm Sechskantschraube (36), zwei M10 Unterlegscheiben (41) und einer M10 Nylonmutter (44) am vorderen Pfosten (7). 2. Setzen Sie die Einstellstange für die Rückenlehne (13) in den hinteren Pfosten (R & L) (2 & 3) ein. 3.
  • Page 20 SCHRITT 4: 1. Befestigen Sie das Armkissen (27) mit zwei M8X1 5-mm-Sechskantschrauben (40) und zwei M8-Unterlegscheiben (42) an der Armkissenstütze (11). 2. Setzen Sie die Armkissenstütze (11) mit einem Verriegelungsknopf (lang) (21) in den vorderen Pfosten (7) ein. 3. Befestigen Sie das Sitzkissen (25) mit vier M8X15mm Sechskantschrauben (40) und vier M8 Unterlegscheiben (42) am Hauptrahmen (5).
  • Page 21 Produktparameter Modell: SY-5430B(ES-5430B) Produktgröße: 160 *121 *120cm Material: Q195 Eisen Rohr, PVC Leder, innere PE Max. Benutzergewicht : 110 KG G.W/N.W: 23.25/21.15KG Test Standard(s): EN ISO 20957-1, EN957-2, EN957-4,Klasse:H Handbuch in FR/EN/DE/ES/IT Importeur: SAS ISE 1 Chemin d’Armancourt Bitte seien Sie versichert, dass die Schachtel dieses Produkts recycelt wird, der Rest der Verpackung kann 60200 Compiègne France...
  • Page 22 BANCO DE PESAS SY-5430B(ES-5430B) PESO MÁXIMO DEL USUARIO CONTACT@ISEFIT.COM 110 KG +33 344 762 166 WWW.ISEFIT.COM...
  • Page 23 2PCS 2PCS 3PCS 2PCS 2PCS 2PCS 8PCS 10PCS 4PCS 3PCS 10PCS 2PCS 5PCS 2PCS 3PCS 9PCS 8PCS 4PCS 26PCS 13PCS 2PCS 13PCS 2PCS...

  • Page 24: Instrucciones De Montaje

    INSTRUCCIONES DE MONTAJE Nota: asegúrese de que todos los tornillos y tuercas estén apretados antes del ejercicio PASO 1: 1.Conecte el Montante Vertical Trasero (R y L) (2 y 3) con cuatro a la Base Trasera (1) Pernos de cabeza hexagonal de M10X55mm (37), ocho Arandelas de M10 (41) y cuatro Tuercas de nailon de M10 (44).
  • Page 25 PASO 2: 1. Conecte el Marco Principal (5) al Soporte Cruzado (4) con un Tornillo Hexagonal de M10X60mm (36), dos Arandelas de M10 (41) y una Tuerca de Nylon de M10 (44). un pasador de liberación rápida (20). 2. Conecte el Montante Vertical Delantero (7) al Marco Principal (5) con un Tornillo Hexagonal de M10X60mm (36), dos Arandelas de M10 (41) y una Tuerca de Nylon de M10 (44).
  • Page 26 PASO 3: 1. Conecte las Extensiones de las Piernas (8) al Montante Vertical Delantero (7) con un Perno Hexagonal de M10X60mm (36), dos Arandelas de M10 (41) y una Tuerca de Nylon de M10 (44). 2. Inserte la Varilla de Ajuste del Respaldo (13) en el Montante Vertical Trasero (R&L) (2 y 3).
  • Page 27 PASO 4: 1. Conecte la Almohadilla para el Brazo (27) al Soporte de la Almohadilla para el Brazo (11) con dos Pernos Hexagonales M8X1 de 5mm (40) y dos Arandelas M8 (42). 2. Inserte el Soporte del Apoyabrazos (11) en el Montante Vertical Delantero (7) con un Botón de Bloqueo (Largo) (21).
  • Page 28 Parámetro del producto Modelo: SY-5430B(ES-5430B) Tamaño del producto: 160 * 121 * 120 cm Material: Q195 tubo de hierro cuero PVC, Interior PE Max. Peso del Usuario: 110 KG G.W / N.W: 23.25/21.15KG Estándar de prueba(s): EN ISO 20957-1, EN957-2, EN957-4,Clase: H...
  • Page 29 BANCA DI PESO SY-5430B(ES-5430B) PESO MASSIMO UTENTE 110 KG CONTACT@ISEFIT.COM +33 344 762 166 WWW.ISEFIT.COM...
  • Page 31 ISTRUZIONI DI MONTAGGIO Nota: Prima degli Esercizi per gli utenti, assicurarsi che tutte le viti e i dadi siano serrati PASSO 1: 1.Attaccare il Montante Posteriore (R&L) (2&3) alla Base Posteriore (1), usando quattro Bulloni Esagonali M10X55mm (37), otto Rondelle da M10 (41) e quattro Dadi in Nylon da M10 (44).
  • Page 32 PASSO 2: 1.Attaccare la Cornice Principale (5) al Supporto Incrociato (4), utilizzando un Bullone Esagonale M10X60mm (36), due Rondelle M10 (41) e un Dado in Nylon da M10 (44). Un Pin Rapido (20). 2.Attaccare il Montante Anteriore (7) alla Cornice Principale (5), usando un Bullone Esagonale M10X60mm (36), due Rondelle da M10 (41) e Dado in Nylon da M10 (44).
  • Page 33 PASSO 3: 1.Attaccare L’Estensione della Gamba (8) al Montante Anteriore (7), usando un Bullone Esagonale M10X60mm (36), due Rondelle da M10 (41) e un Dado in Nylon da M10 (44). 2.Inserire il Rod di Regolazione dello Schienale (13) nel Montante Posteriore (R&L) (2&3). 3.Inserire il Supporto per Schienale (14) nella Cornice Principale (5).
  • Page 34 PASSO 4: 1.Attaccare il Cuscino Braccio (27) al Supporto del Cuscino del Braccio (11), usando due Bulloni Esagonali M8X15mm (40) e due Rondelle M8 (42). 2.Inserire il Supporto del Bracciolo (11) nel Montante Anteriore (7), usando una Manopola di Bloccaggio (lunga) (21). 3.Attaccare il Cuscino del Sedile (25) alla Cornice Principale (5), usando quattro Bulloni Esagonali M8X15mm (40) e quattro Rondelle da M8 (42).
  • Page 35 Parametri del Prodotto Modello: SY-5430B(ES-5430B) Dimensioni del prodotto:160 * 121 * 120cm Materiale: Tubo di ferro Q195, cuoio in PVC, PE interno Peso Max Utente: 110 KG G.W / N.W: 23.25/21.15KG Standard di prova: EN ISO 20957-1, EN957-2, EN957-4, Classe: H...

This manual is also suitable for:

Es-5430b
