Summary of Contents for ACONATIC AN-PAC12C6

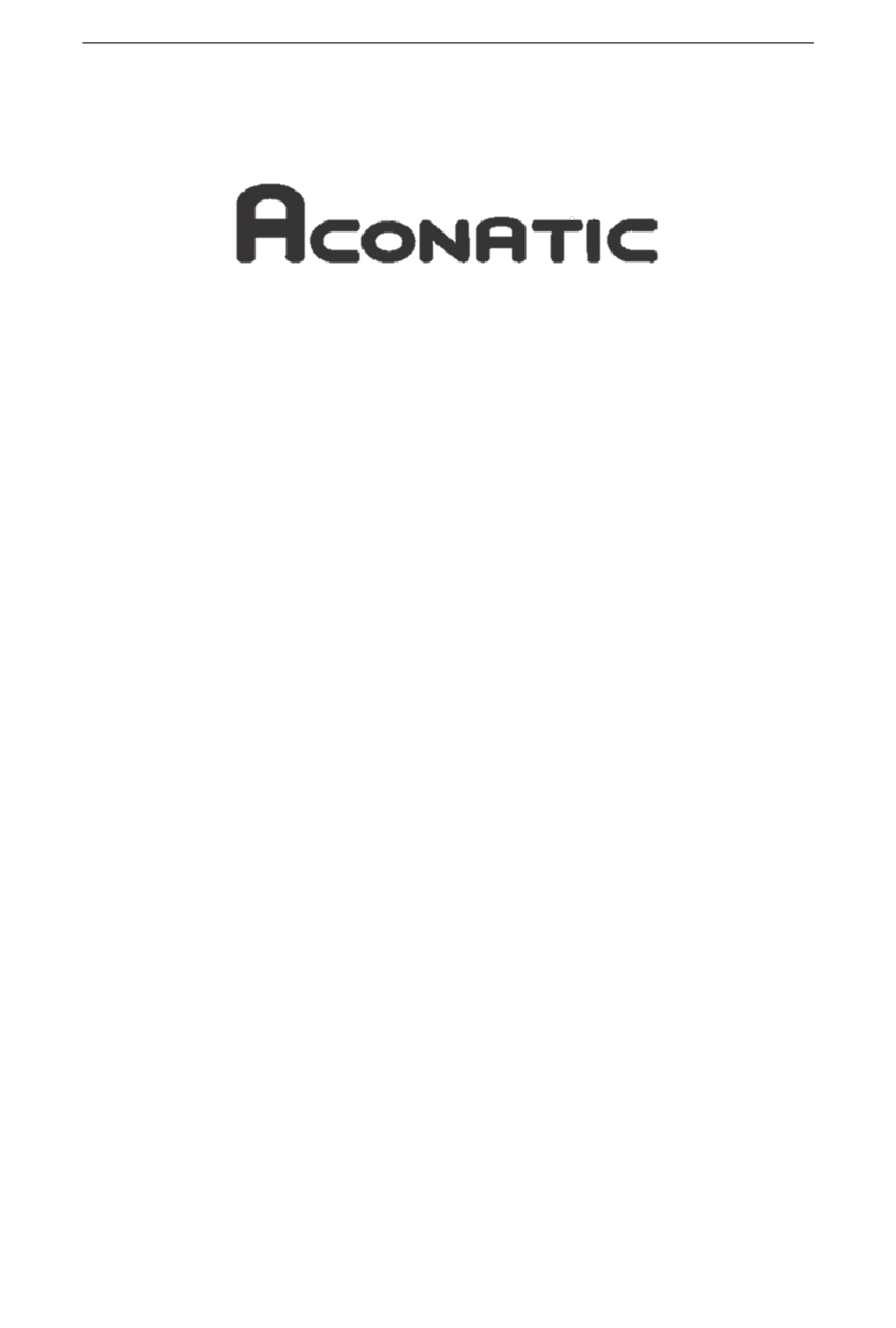

- Page 1 คู ่ ม ื อ การใช้ ง าน แอร์ เ คลื ่ อ นที ่ รุ ่ น AN-PAC12C6 AN-PAC14A6 ขอบคุ ณ ที ่ เ ลื อ กใช้ อ ุ ป กรณ์ ข องเรา โปรดอ่ า นคู ่ ม ื อ ผู ้ ใ ช้ น ี ้ อ ย่ า งละเอี ย ดก่ อ นใช้ ง าน หากมี ข ้ อ...
-
Page 2: Table Of Contents
สารบั ญ คู ่ ม ื อ การใช้ ง าน แอร์ เ คลื ่ อ นที ่ ........................1 สารบั ญ ..............................2 ค าแนะน าด้ า นความปลอดภั ย ที ่ ส าคั ญ ....................3 ค าอธิ บ ายของชิ ้ น ส่ ว น ........................16 แผงควบคุ... -
Page 3: ค าแนะน าด้ า นความปลอดภั ย ที ่ ส าคั ญ
1. ค าแนะน าด้ า นความปลอดภั ย ที ่ ส าคั ญ อ่ า นและปฏิ บ ั ต ิ ต ามข้ อ ควรระวั ง ด้ า นความปลอดภั ย ด้ า นล่ า งเพื ่ อ หลี ก เลี ่ ย งไฟไหม้ ไฟฟ้ า ช็ อ ต การบาดเจ็ บ หรื... - Page 4 สิ ่ ง แวดล้ อ มหรื อ สุ ข ภาพของมนุ ษ ย์ จ ากการก าจั ด ของเสี ย ที ่ ไ ม่ ส ามารถควบคุ ม ได้ ให้ ร ี ไ ซเคิ ล อย่ า งมี ค วาม รั บ ผิ ด ชอบเพื ่ อ ส่ ง เสริ ม การน าทรั พ ยากรวั ส ดุ ก ลั บ มาใช้ ใ หม่ อ ย่ า งยั ่ ง ยื น หากต้ อ งการคื น อุ ป กรณ์ ท ี ่ ใ ช้ แ ล้ ว โปรดใช้ ระบบการส่...
- Page 5 • อ่ า นค าเตื อ นทั ้ ง หมดอย่ า งละเอี ย ด • เมื ่ อ ท าความสะอาดเครื ่ อ ง ห้ า มใช้ เ ครื ่ อ งมื อ ใดๆ นอกเหนื อ จากที ่ แ นะน าโดยบริ ษ ั ท ผู ้ ผ ลิ ต •...
- Page 6 ข้ อ มู ล การให้ บ ริ ก าร 1.1ลงพื ้ น ที ่ ต รวจสอบ ก่ อ นที ่ จ ะเริ ่ ม ท างานกั บ ระบบที ่ ม ี ส ารท าความเย็ น ที ่ ต ิ ด ไฟได้ จ าเป็ น ต้ อ งมี ก ารตรวจสอบความปลอดภั ย เพื ่ อ ให้ แน่...
- Page 7 1.8 ตรวจสอบอุ ป กรณ์ ท าความเย็ น ในกรณี ท ี ่ ม ี ก ารเปลี ่ ย นแปลงส่ ว นประกอบทางไฟฟ้ า ส่ ว นประกอบเหล่ า นั ้ น จะต้ อ งเหมาะสมกั บ วั ต ถุ ป ระสงค์ แ ละ ข้ อ ก าหนดเฉพาะที ่ ถ ู ก ต้ อ ง ต้ อ งปฏิ บ ั ต ิ ต ามแนวทางการบ ารุ ง รั ก ษาและบริ ก ารของผู ้ ผ ลิ ต ตลอดเวลา หากมี ข ้ อ สงสั ย โปรดติ...
- Page 8 3 การซ่ อ มแซมส่ ว นประกอบที ่ ป ลอดภั ย จากภายใน อย่ า ใช้ โ หลดอหรื อ ประจุ ไ ฟฟ้ า ถาวรใดๆ กั บ วงจรโดยไม่ ร ั บ ประกั น ว่ า จะไม่ เ กิ น แรงดั น ไฟฟ้ า และกระแสไฟฟ้ า ที ่ อนุ...
- Page 9 การชะล้ า งจะต้ อ งท าได้ โ ดยการท าลายสุ ญ ญากาศในระบบด้ ว ย OFN และเติ ม ต่ อ ไปจนกว่ า จะถึ ง แรงดั น ใช้ ง าน จากนั ้ น จึ ง ระบายออกสู ่ บ รรยากาศ และดึ ง ลงไปที ่ ส ุ ญ ญากาศในที ่ ส ุ ด กระบวนการนี ้ จ ะต้ อ งท าซ ้ า จนกว่ า จะไม่ ม ี สารท...
- Page 10 เมื ่ อ เติ ม กระบอกสู บ อย่ า งถู ก ต้ อ งและกระบวนการเสร็ จ สมบู ร ณ์ ตรวจสอบให้ แ น่ ใ จว่ า ได้ ถ อดกระบอกสู บ และ อุ ป กรณ์ อ อกจากไซต์ ง านทั น ที และวาล์ ว แยกบนอุ ป กรณ์ ท ั ้ ง หมดปิ ดอยู ่ ก) สารท...
- Page 11 การฝึ กอบรม การฝึ กอบรมควรมี เ นื ้ อ หาดั ง ต่ อ ไปนี ้ ข้ อ มู ล เกี ่ ย วกั บ ศั ก ยภาพในการระเบิ ด ของสารท าความเย็ น ที ่ ต ิ ด ไฟได้ เพื ่ อ แสดงให้ เ ห็ น ว่ า สารไวไฟอาจเป็ น อั...
- Page 12 • ประกอบกล่ อ งหุ ้ ม ที ่ ป ิ ดสนิ ท กลั บ เข้ า ที ่ อ ย่ า งถู ก ต้ อ ง หากซี ล ช ารุ ด ให้ เ ปลี ่ ย นใหม่ • ตรวจสอบอุ ป กรณ์ ค วามปลอดภั ย ก่ อ นเข้ า รั บ บริ ก าร ก) การซ่...
- Page 13 • ถอดสารท าความเย็ น ออก หากกฎระเบี ย บภายในประเทศไม่ จ าเป็ น ต้ อ งน าสารท าความเย็ น กลั บ คื น มา ให้ ร ะบาย สารท าความเย็ น ออกสู ่ ภ ายนอก ระวั ง อย่ า ให้ ส ารท าความเย็ น ที ่ ร ะบายออกมาไม่ ก ่ อ ให้ เ กิ ด อั น ตรายใดๆ มี ข ้ อ สงสั ย ว่ า ควรมี...
-
Page 14: ค าอธิ บ ายของชิ ้ น ส่ ว น
2.1 ค าอธิ บ ายของชิ ้ น ส่ ว น บานเกล็ ด ช่ อ งระบายน ้ า (กลาง) แผงควบคุ ม ช่ อ งระบายอากาศ ฝาครอบด้ า นหน้ า สายไฟ ล้ อ ช่ อ งระบายน ้ า (ล่ า ง) แผงคอยล์ เ ย็ น... - Page 15 2.2 อุ ป กรณ์ เ สริ ม ชิ ้ น ส่ ว น รายละเอี ย ด จ านวน ท่ อ ระบายอากาศ ส่ ว นปลายท่ อ ฝาครอบท่ อ ระบายอากาศ รี โ มทคอนโทรล ชุ ด ติ ด ตั ้ ง หน้ า ต่ า ง ท่...
-
Page 16: แผงควบคุ ม และฟั ง ก์ ช ั น ต่ า งๆ
3. แผงควบคุ ม และฟั ง ก์ ช ั น ต่ า งๆ ปุ่ มแผงควบคุ ม หน้ า จอแสดงผล ปุ่ ม เปิ ด/ ปิ ด 1，8 โหมด ท าความเย็ น 2，9 ปุ่ ม เลื อ กโหมดการใช้ ง าน โหมด ลดความชื ้ น 3，14 ปุ่... - Page 17 4. รี โ มทคอรโทรลและฟั ง ก์ ช ั ่ น รี โ มทคอนโทรล POWER ปุ่ ม เปิ ด /ปิ ด เครื ่ อ ง ปุ่ ม เพิ ่ ม อุ ณ หภู ม ิ / เวลา DOWN ปุ่ ม ลด อุ ณ หภุ ม ิ / เวลา SPEED ปุ่...
-
Page 18: การติ ด ตั ้ ง
5. การติ ด ตั ้ ง ขั ้ น ตอนเริ ่ ม แรก 1. หาสถานที ่ ท ี ่ ม ี แ หล่ ง จ่ า ยไฟอยู ่ ใ กล้ ๆ 2. เชื ่ อ มต่ อ ท่ อ ระบายน ้ า เข้ า กั บ ตั ว เครื ่ อ งตามที ่ แ สดงในภาพด้ า นล่ า ง 3. - Page 19 3.1 การติ ด ตั ้ ง ท่ อ ระบายอากาศ 1. ต่ อ ฝาครอบท่ อ ระบายอากาศและส่ ว นปลายท่ อ เข้ า กั บ ท่ อ ระบายอากาศ 2. ใส่ ค ลิ ป ยึ ด ของทางเข้ า ท่ อ เข้ า ไปในช่ อ งที ่ ด ้ า นหลั ง ของตั ว เครื ่ อ ง วางปลายท่...
- Page 20 3.1 อุ ป กรณ์ เ สริ ม อเนกประสงค์ ส าหรั บ การติ ด ตั ้ ง แอร์ เ คลื ่ อ นที ่ เหมาะส าหรั บ หน้ า ต่ า งและประตู ผ้ า 1ผื น เทปกาวยึ ด ติ ด 1 ม้ ว น 1.
- Page 21 3. ติ ด กาวด้ า นกว้ า ง (A) เข้ า กั บ กรอบหน้ า ต่ า ง 4. ปิ ดหน้ า ต่ า งและตรวจสอบให้ แ น่ ใ จว่ า กาว ติ ด อยู ่ ก ั บ หน้ า ต่ า งหรื อ ไม่ จากนั...
-
Page 22: การใช้ ง านเบื ้ อ งต้ น
6. การใช้ ง านเบื ้ อ งต้ น 6.1 ช่ ว งอุ ณ หภู ม ิ ก ารท างาน: ความเย็ น สู ง สุ ด การระบายความร้ อ นขั ้ น ต ่ า DB/WB( 35/24 18/13 ℃ -ตรวจสอบให้ แ น่ ใ จว่ า ติ ด ตั ้ ง ท่ อ ไอเสี ย อย่ า งถู ก ต้ อ ง - เต้... - Page 23 2) การตั ้ ง ค่ า เวลาปิ ดเครื ่ อ ง: - เมื ่ อ เครื ่ อ งเปิ ดอยู ่ ให้ ก ดปุ่ ม "ตั ้ ง เวลา" บนรี โ มทคอนโทรล และเลื อ กเวลาปิ ดที ่ ต ้ อ งการโดยใช้ ป ุ่ ม "ขึ ้ น " และ "ลง" - "Preset OFF Time""...
- Page 24 • ห้ า มใช้ น ้ า มั น เบนซิ น หรื อ สารเคมี อ ื ่ น ๆ ในการท าความสะอาดตั ว เครื ่ อ ง • ห้ า มซั ก เครื ่ อ ง • หากเครื ่ อ งเสี ย หาย โปรดติ ด ต่ อ ฝ่ ายบริ ก ารลู ก ค้ า เพื ่ อ ขอความช่ ว ยเหลื อ การท...
- Page 25 8.การแก้ ไ ขปั ญ หาเบื ้ อ งสต้ น ปั ญ หา สาเหตุ ท ี ่ เ ป็ นไปได ข้ อ แนะนาในการแก้ ไ ข สั ญ ญาณเตื อ นน ้ า เต็ ม และถั ง เก็ บ น ้ า เต็ ม เทน ้ า ออกจากถั ง เก็ บ น ้ า 1.
- Page 26 Contents Portable Air-conditioner User's Manual(R410a) ..........1 Contents ......................2 1. Important Safety Instructions ..............3 2. Description of Parts ..................16 3. CONTROL PANEL & FUNCTIONS ..............18 4. REMOTE CONTROL & FUNCTIONS .............. 19 5. INSTALLATION GUIDE ................. 20 6.
-
Page 27: Important Safety Instructions
1. Important Safety Instructions Read and follow the safety precautions below to avoid fire, electrical shock,injury, or property loss. • Always operate the product from a power source of the same voltage and frequency as indicated on the rating label of the unit. •... - Page 28 • This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.
- Page 29 --Warning: - keep any required ventilation openings clear of obstruction; servicing shall be performed only as recommended by the manufacturer; - The appliance shall be stored in a well-ventilated area where the room size corresponds to the room area as specified for operation； - The appliance shall be stored in a room without continuously operating open flames (for example an operating gas appliance) and ignition sources (for example an operating electric heater).
- Page 30 ● Thoroughly read all of the warnings. ● When defrosting and cleaning the appliance, do not use any tools other than those recommended by the manufacturing company. ● The appliance must be placed in an area without any continuous sources of ignition (for example: open flames, gas or electrical appliances in operation).
- Page 31 DD.3 Information on servicing DD.3.1 Checks to the area Prior to beginning work on systems containing FLAMMABLE REFRIGERANTS, safety checks are necessary to ensure that the risk of ignition is minimised. For repair to the refrigerating system, DD.3.3 to DD.3.7 shall be completed prior to conducting work on the system. DD.3.2 Work procedure Work shall be undertaken under a controlled procedure so as to minimise the risk of a flammable gas or vapour being present while the work is being performed.
- Page 32 The following checks shall be applied to installations using FLAMMABLE REFRIGERANTS – the charge size is in accordance with the room size within which the refrigerant containing parts are installed; – the ventilation machinery and outlets are operating adequately and are not obstructed; –...
- Page 33 NOTE: The use of silicon sealant can inhibit the effectiveness of some types of leak detection equipment. Intrinsically safe components do not have to be isolated prior to working on them. DD.5 Repair to intrinsically safe components Do not apply any permanent inductive or capacitance loads to the circuit without ensuring that this will not exceed the permissible voltage and current permitted for the equipment in use.
- Page 34 conventional procedures shall be used. However, for flammable refrigerants it is important that the best practice is followed since flammability is a consideration. Opening of the refrigeration systems shall not be done by brazing. The following procedure shall be adhered to: •...
- Page 35 electrical power is available before the task is commenced. a) Become familiar with the equipment and its operation. b) Isolate system electrically. c) Before attempting the procedure, ensure that: • mechanical handling equipment is available, if required, for handling refrigerant cylinders; •...
- Page 36 The recovery equipment shall be in good working order with a set of instructions concerning the equipment that is at hand and shall be suitable for the recovery of all appropriate refrigerants including, when applicable, FLAMMABLE REFRIGERANTS. In addition, a set of calibrated weighing scales shall be available and in good working order.
- Page 37 Ventilated enclosure – (see Clause GG.4) Safety of the appliance depends on ventilation of the housing. Switching off the appliance or opening of the enclosure has a significant effect on the safety. Care should be taken to ensure a sufficient ventilation before. Ventilated room –...
- Page 38 • Purge the refrigerant circuit with nitrogen for 5 min. • Evacuate again. • Remove parts to be replaced by cutting, not by flame. • Purge the braze point with nitrogen during the brazing procedure. • Carry out a leak test before charging with refrigerant. Reassemble sealed enclosures accurately.
-
Page 39: Description Of Parts
2.1. Description of Parts Louver Drainage outlet Control panel Air outlet Front panel power cord Castor Drainage outlet Air inlet... - Page 40 2.2 Accessories Part Description Quantity Exhaust hose Housing adaptor Window Connector Remote Controller Window Seal Cloth Drain Hose 1(optional) Remote Control Batteries 2(optional) (AAA 1.5V) Note: All the illustrations in this manual are for explanatory purposes only. Your appliance may be slightly different. Be sure all accessories are removed from the packing before use.
-
Page 41: Control Panel & Functions
3. CONTROL PANEL & FUNCTIONS Control Panel Button Display Panel 1，8 Power on/off Cooling Mode Mode Selection 2，9 Dehumidifying 3，14 Increase Temperature/Time Temperature or time display Decrease Temperature/Time 4，12 Fan mode Fan speed Fan speed Swing on/off Heating mode Swing Indicator Fan Speed display Wifi (optional) Heating display... -
Page 42: Remote Control & Functions
4. REMOTE CONTROL & FUNCTIONS Remote Control POWER Power on/off Increase Temperature/Time DOWN Decrease Temperature/Time SPEED Fan speed MODE Mode Selection SWING Swing on/off TIMER Timer on/off SLEEP Sleep mode DISPLAY Display on/off Notes: Do not drop the remote controller. Do not place the remote controller in a location exposed to direct sunlight Do not mix old and new batteries. -
Page 43: Installation Guide
INSTALLATION GUIDE 5.1 GENERAL STEPS Find a place where a power supply is nearby. 2. As shown in the figure below, connect the drain hose to the unit. Install the exhaust hose and adjust the hose's position on the window well. 4. - Page 44 5.2 INSTALLING THE EXHAUST HOSE 1. Attach the hose inlet and the hose outlet to the ends of the exhaust hose. 2. Insert the fixing clip of the hose inlet into the openings at the back of the unit. Put the other end of the exhaust hose to the windowsill.
- Page 45 5.3 Universal caulking kit accessory for mobile air conditioner Suitable for windows and doors Included in this kit: 1 piece of fabric 1 roll of tape gripping adhesive 1. Open the window and clean the doors and 2. Cut large strips of adhesive gripping frame before gluing the adhesive tape.
- Page 46 3. Glue the widest side(A)of the large 4. Close the window and make sure the white fabric piece to the window frame large fabric piece is not stuck in the and then glue the narrower side (B)to the window22 leaf(handle side) from closing seams and the window closes the center, then up and finally down.
-
Page 47: Operation Introduction
Operation Introduction 6.1 Notice: Operation temperature range: Maximum cooling Minimum cooling DB/WB( 35/24 18/13 ℃ -Make sure exhaust hose is installed correctly. -Power supply outlet meets the requirements. -The outlet is for AC use. -Do not share outlet with other appliances. -Fuse specification: T3.15A/250V. - Page 48 6.4 Fan operation -Press the "MODE" button till the "Fan" icon appears. -Press the "SPEED" button to select fan speed -Press the" SWING" button to set Air outlet angle 6.5 Display operation After machine turns on, press this key, all led are closed, press this button again, all led are restored 6.6 Timer operation User can set the timing with the remote control.
- Page 49 in that position 6.8 SLEEP mode -While in cooling mode, press the SLEEP key to set the temperature. It increases 1℃ after an hour and at most increases 2℃ after 2 hours -While in heating mode, press the "SLEEP" key to set the temperature. It decreases 1℃...
- Page 50 7. Cleaning and Maintenance Declaration： • Before cleaning, be sure to disconnect the unit from any electrical supply outlet. • Do not use gasoline or other chemicals to clean the unit. • Do not wash the unit. • If the unit is damaged, please contact Customer Service for help. Cleaning the Housing You should clean the appliance with a slightly damp cloth, then dry with a dry cloth.
- Page 51 Cleaning the Air Filter To keep your appliance working efficiently, you should clean the filter weekly. –Open the air inlet grille. Take out the air filter. –Clean the air filter with neural detergent in lukewarm (40℃) water. Dry it up in the shade.
-
Page 52: Troubleshooting
8.Troubleshooting Troubles Possible Causes Suggested Remedies Water full fault alarm and Dump the water out of the water tank is full water tank Room temperature is higher Reset the temperature 1. Unit does not start when than the setting pressing on/off button temperature(Electric heating mode) Room temperature is lower than...
