Summary of Contents for Light4Me HYPNO PAR

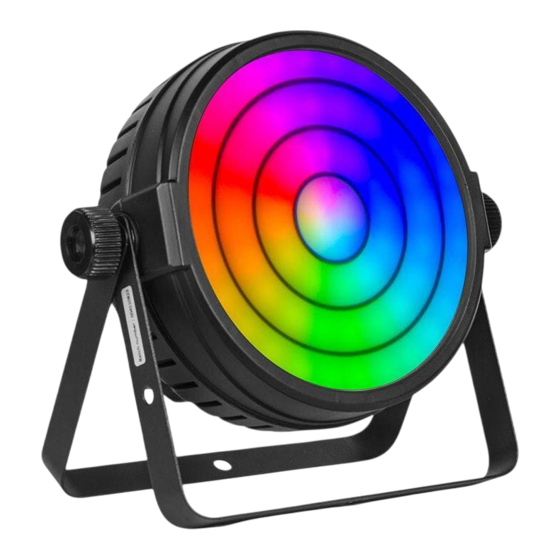

- Page 1 LIGHT4ME HYPNO PAR Instrukcja obsługi / User Manual LIGHT4ME HYPNO PAR Instrukcja obsługi / User Manual...
-
Page 2: Table Of Contents
LIGHT4ME HYPNO PAR Instrukcja obsługi / User Manual POLSKI Spis treści Bezpieczeństwo użytkowania ....................2 Konserwacja ..........................3 Rozpakowywanie ........................3 Specyfikacja techniczna......................3 Wykres fotometryczny........................ 4 Montaż ............................5 Złącza ............................6 Struktura menu .......................... 7 Struktura DMX ........................... 8... -
Page 3: Bezpieczeństwo Użytkowania
LIGHT4ME HYPNO PAR Instrukcja obsługi / User Manual Bezpieczeństwo użytkowania Przed użyciem prosimy o szczegółowe zapoznanie się z instrukcją obsługi. Prosimy również o zachowanie jej na przyszłość. Instrukcja zawiera zasady bezpiecznego korzystania z urządzenia. UWAGA! URZĄDZENIA NIE WOLNO WYRZUCAĆ DO ODPADÓW DOMOWYCH. -
Page 4: Konserwacja
Do czyszczenia źródła światła używaj miękkiej szmatki. Rozpakowywanie LIGHT4ME HYPNO PAR wykorzystuje 66 diod LED, które charakteryzują się wysoką jasnością i stabilnością. Po otrzymaniu urządzenia należy je dokładnie rozpakować i sprawdzić, czy nie uległo uszkodzeniu w transporcie. Sprawdź także, czy w pudełku znajdują się następujące elementy: Specyfikacja techniczna ... -
Page 5: Wykres Fotometryczny
LIGHT4ME HYPNO PAR Instrukcja obsługi / User Manual Cechy: Żywotność 50 000 godzin i niskie zużycie energii Plastik nylonowy klasy inżynieryjnej, trudnopalny i odporny na korozję System chłodzenia Wbudowane programy, które można wywołać poprzez kontroler DMX ... -
Page 6: Montaż
LIGHT4ME HYPNO PAR Instrukcja obsługi / User Manual Montaż Uwaga: Aby zapewnić dodatkową ochronę, zamontuj urządzenie w obszarach poza miejscami do chodzenia, siedzenia lub miejscami, gdzie do urządzenia może dotrzeć nieupoważniony personel. Przed zamontowaniem urządzenia na dowolnej powierzchni należy upewnić się, że miejsce instalacji jest w stanie wytrzymać... -
Page 7: Złącza
Przed podłączeniem głównego przewodu zasilającego do odpowiedniego gniazdka ściennego należy dokończyć wszystkie procedury mocowania i instalacji. Montaż zaciskowy: LIGHT4ME HYPNO PAR zapewnia unikalny zespół wspornika montażowego, który integruje dolną część podstawy i punkt mocowania linki zabezpieczającej w jednym urządzeniu (patrz ilustracja powyżej). -
Page 8: Struktura Menu
LIGHT4ME HYPNO PAR Instrukcja obsługi / User Manual Struktura menu Menu Podmenu Opis Ustawienie adresu DMX/Tryb ADOR standalone MODE AUTO Program auto (alone/master) Sterowanie dźwiękiem SOUN (alone/master) Ustawienie czułości mikrofonu LODA Wczytanie danych Wersja oprogramowania Hasło wejściowe/kalibracja CALI... -
Page 9: Struktura Dmx
LIGHT4ME HYPNO PAR Instrukcja obsługi / User Manual Wejście DMX SSET CH11 Tryb 11-kanałowy CH41 Tryb 41-kanałowy Reset urządzenia REST ON/OFF Ręczne sterowanie kanałami TEST CXXX Temperatura urządzenia TEMP TXXX Struktura DMX Tryb/kanał Wartość Funkcja CH24 CH12 Dimmer 0-255 0-100% Strobo Prędkość... - Page 10 LIGHT4ME HYPNO PAR Instrukcja obsługi / User Manual 56-65 Scena dynamiczna 5 66-75 Scena dynamiczna 6 76-85 Scena dynamiczna 7 86-95 Scena dynamiczna 8 96-105 Scena dynamiczna 9 106-115 Scena dynamiczna 10 116-125 Scena dynamiczna 11 126-135 Scena dynamiczna 12...
- Page 11 LIGHT4ME HYPNO PAR Instrukcja obsługi / User Manual 1-15 Czerwony 16-31 Zielony 32-47 Niebieski 48-63 Czerwony + Niebieski 64-79 Czerwony + Zielony 80-95 Zielony + Niebieski 96-111 Czerwony + Niebieski + Zielony 112-127 2700K 128-143 3200K 144-159 3500K 160-175 5000K...
-
Page 12: Informacja O Zużytym Sprzęcie Elektrycznym I Elektronicznym
LIGHT4ME HYPNO PAR Instrukcja obsługi / User Manual Informacja o zużytym sprzęcie elektrycznym i elektronicznym Głównym celem regulacji europejskich oraz krajowych jest ograniczenie ilości odpadów powstałych ze zużytego sprzętu elektrycznego i elektronicznego, zapewnienie odpowiedniego poziomu jego zbierania, odzysku i recyklingu oraz zwiększenie świadomości społecznej o jego szkodliwości dla środowiska naturalnego, na każdym etapie użytkowania sprzętu elektrycznego i elektronicznego. - Page 13 LIGHT4ME HYPNO PAR Instrukcja obsługi / User Manual ENGLISH Table of contents Safety rules ..........................13 Maintenance ..........................14 Unpacking ..........................14 Technical specification ......................14 Photometric diagram ........................ 15 Installation ..........................16 Control connection ........................17 Menu structure ......................... 18 DMX structure ..........................
-
Page 14: Safety Rules
LIGHT4ME HYPNO PAR Instrukcja obsługi / User Manual Safety rules Please read the user manual in detail before use. Please also keep it for future reference. The man- ual contains rules for the safe use of the device. WARNING! THE DEVICE MUST NOT BE DISPOSED OF WITH HOUSEHOLD WASTE. This symbol indicates that this product must not be disposed of with household waste, according to the EU and your national law. -
Page 15: Maintenance
Unpacking LIGHT4ME HYPNO PAR adopts 66 LED diodes which features high brightness and stability. Please carefully unpack it when you receive the device and check whether it is damaged during the transpor- tation. And please check whether the following items are included inside the box:... -
Page 16: Photometric Diagram
LIGHT4ME HYPNO PAR Instrukcja obsługi / User Manual Input voltage: AC90-260V 50-60Hz Power consumption: 20W Control signal: DMX512, master-slave and sound activated Control channel: 24/12 DMX Channels DMX-512 Dimensions (D x W x H): 26,5 x 21,4 x 11,7 cm ... -
Page 17: Installation
LIGHT4ME HYPNO PAR Instrukcja obsługi / User Manual Installation Cautions: For additional protection mount the device in areas outside walking paths, seating areas, or in areas were the device might be reached by unauthorized personnel. Before mounting the device to any surface, make sure that the installation area can hold a minimum point load of 10 times the device’s weight. -
Page 18: Control Connection
Clamp mounting: The LIGHT4ME HYPNO PAR provides a unique mounting bracket assembly that integrates the bottom of the base, and the safety cable rigging point in one unit (see the illustration above). When mounting this fixture to truss be sure to secure an appropriately rated clamp to the included omega bracket using a M10 screw fitted through the center hole of the handle. -
Page 19: Menu Structure
LIGHT4ME HYPNO PAR Instrukcja obsługi / User Manual Menu structure Menu Description DMX address setting / ADOR Standalone mode MODE AUTO Auto run (Alone/Master) SOUN Sound control (Alone/Master) Mic sensitivity setting LODA Reload data Software version CALI Input password / calibration... -
Page 20: Dmx Structure
LIGHT4ME HYPNO PAR Instrukcja obsługi / User Manual SSET Wire DMX input CH11 11CH CH41 41CH REST ON/OFF Total reset TEST CXXX Manual channel control TEMP TXXX Current temperature DMX structure Mode//Channel Value Function CH24 CH12 Dimmer 0-255 Dimmer 0-100%... - Page 21 LIGHT4ME HYPNO PAR Instrukcja obsługi / User Manual 56-65 Pix Dynamic Scene 5 66-75 Pix Dynamic Scene 6 76-85 Pix Dynamic Scene 7 86-95 Pix Dynamic Scene 8 96-105 Pix Dynamic Scene 9 106-115 Pix Dynamic Scene 10 116-125 Pix Dynamic Scene 11...
-
Page 22: Information About Used Electrical And Electronic Equipment
LIGHT4ME HYPNO PAR Instrukcja obsługi / User Manual 1-15 16-31 Green 32-47 Blue 48-63 Red+Blue 64-79 Red+Green 80-95 Green+Blue 96-111 Red+Blue+Green 112-127 2700K 128-143 3200K 144-159 3500K 160-175 5000K 176-191 5500K 192-207 6000K 208-223 6500K 224-239 7000K 240-255 8000K Red in Ring 1... - Page 23 LIGHT4ME HYPNO PAR Instrukcja obsługi / User Manual and recycling of used equipment, and to increase public awareness of its harmfulness to the environ- ment, at each stage of use of electrical and electronic equipment. Therefore, it should be pointed out that households play a key role in contributing to reuse and recovery, including recycling of used equip- ment.
