PROGRAMMA MISCELAZIONE BAGNO
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
BAD-MISCHUNGSPROGRAMM
PROGRAMA MEZCLADORES BAÑO
ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ
ΛΟΥΤΡΟ ΠΟΥ ΑΝΑΜΙΓΝΥΕΙ ΤΟ ΠΡΟΓΡΑΜΜΑ
浴室混水产品

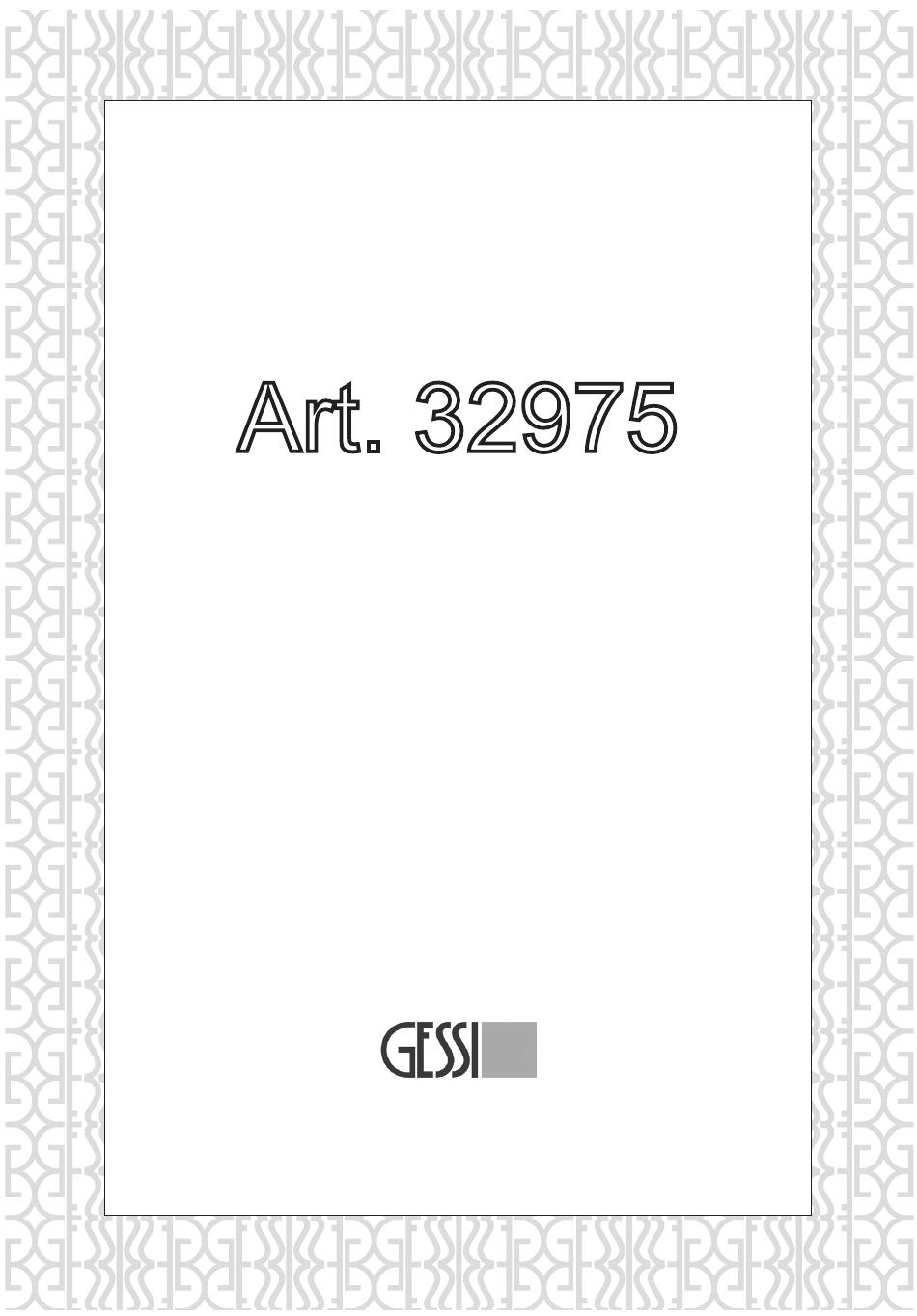

Art. 32975
Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone +39 0163 454111 - Facsimile +39 0163 459273
www.gessi.com - gessi@gessi.it

Advertisement

loading
Need help?

Need help?

Do you have a question about the 32975 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Gessi 32975

  • Page 1 PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN BAD-MISCHUNGSPROGRAMM PROGRAMA MEZCLADORES BAÑO ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ ΛΟΥΤΡΟ ΠΟΥ ΑΝΑΜΙΓΝΥΕΙ ΤΟ ΠΡΟΓΡΑΜΜΑ 浴室混水产品 Art. 32975 Gessi SpA - Parco Gessi 13037 Serravalle Sesia (Vercelli) - Italy Phone +39 0163 454111 - Facsimile +39 0163 459273 www.gessi.com - gessi@gessi.it...
  • Page 2 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位 Prima dell’installazione e messa in funzione Attenzione! I tubi d’alimentazione devono essere sciacquati con cura prima dell’installazione del dispositivo, in modo che non rimangano trucioli, residui di saldatura o canapa, o altre impurità...
  • Page 3 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Antes de la instalación y la puesta en función ¡Cuidado! Los tubos de alimentación tienen que ser enjuagados escrupulosamente antes de instalar el dispositivo de manera que no haya virutas, residuos de soldadura o cáñamo u otras impurezas al interior de los tubos.
  • Page 4 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言...
  • Page 5 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Contenuto della confezione: Περιεχόμενο συσκευασίας: A - Raccordo G1/2” + flangia a parete A - Ρακόρ G1/2” + επιτοίχια φλάντζα B - Fissaggio a parete B - Στερέωση...
  • Page 6 TIPOLOGIE DI IMPIANTO - SYSTEM TYPOLOGIES - TYPAGES DE SYSTÉME - ANLAGEN TYPOLOGIE - TIPOLOGIAS DE INSTALACIÓN - ТИПЫ СИСТЕМЫ - ΤΥΠΟΛΟΓΙΕΣ ΜΟΝΑΔΑΣ - 设备类型 ORIZZONTALE - HORIZONTAL VERTICALE - VERTICAL 1° ATTENZIONE: si consiglia l’installazione del comando a lato dei soffioni laterali per un più...
  • Page 7 TIPOLOGIE DI IMPIANTO - SYSTEM TYPOLOGIES - TYPAGES DE SYSTÉME - ANLAGEN TYPOLOGIE - TIPOLOGIAS DE INSTALACIÓN - ТИПЫ СИСТЕМЫ - ΤΥΠΟΛΟΓΙΕΣ ΜΟΝΑΔΑΣ - 设备类型 2° 3°...
  • Page 8 INDICAZIONI PER L’INSTALLAZIONE - INDICATIONS FOR THE INSTALLATION - INDICATIONS POUR L’INSTALLATION - INSTALLATIONSANwEISuNGEN - INDICACIONES PARA LA INSTALACIÓN - УКАЗАНИЯ ПО УСТАНОВКЕ - ΥΠΟΔΕΙΞΕΙΣ ΓΙΑ ΤΗΝ ΤΟΠΟΘΕΤΗΣΗ - 安装说明 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位 (mm) (mm) (mm)
  • Page 9 INDICAZIONI PER L’INSTALLAZIONE - INDICATIONS FOR THE INSTALLATION - INDICATIONS POUR L’INSTALLATION - INSTALLATIONSANwEISuNGEN - INDICACIONES PARA LA INSTALACIÓN - УКАЗАНИЯ ПО УСТАНОВКЕ - ΥΠΟΔΕΙΞΕΙΣ ΓΙΑ ΤΗΝ ΤΟΠΟΘΕΤΗΣΗ - 安装说明 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位 ATTENZIONE: misure garantite alla pressione minima di 3 Bar WARNING: sizes guaranteed at the minimum pressure of 3 Bar ATTENTION: mesures garanties à...
  • Page 10 INDICAZIONI PER L’INSTALLAZIONE - INDICATIONS FOR THE INSTALLATION - INDICATIONS POUR L’INSTALLATION - INSTALLATIONSANwEISuNGEN - INDICACIONES PARA LA INSTALACIÓN - УКАЗАНИЯ ПО УСТАНОВКЕ - ΥΠΟΔΕΙΞΕΙΣ ΓΙΑ ΤΗΝ ΤΟΠΟΘΕΤΗΣΗ - 安装说明 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位 ENTRATA INLET ENTRATA...
  • Page 11 INDICAZIONI PER L’INSTALLAZIONE - INDICATIONS FOR THE INSTALLATION - INDICATIONS POUR L’INSTALLATION - INSTALLATIONSANwEISuNGEN - INDICACIONES PARA LA INSTALACIÓN - УКАЗАНИЯ ПО УСТАНОВКЕ - ΥΠΟΔΕΙΞΕΙΣ ΓΙΑ ΤΗΝ ΤΟΠΟΘΕΤΗΣΗ - 安装说明 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位 ImPortAnte: Il tubo d’alimentazione,collocato all’interno della parete,dovrà...
  • Page 12 INDICAZIONI PER L’INSTALLAZIONE - INDICATIONS FOR THE INSTALLATION - INDICATIONS POUR L’INSTALLATION - INSTALLATIONSANwEISuNGEN - INDICACIONES PARA LA INSTALACIÓN - УКАЗАНИЯ ПО УСТАНОВКЕ - ΥΠΟΔΕΙΞΕΙΣ ΓΙΑ ΤΗΝ ΤΟΠΟΘΕΤΗΣΗ - 安装说明 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位 CASo 1 CASo 2 CASe 1...
  • Page 13 INDICAZIONI PER L’INSTALLAZIONE - INDICATIONS FOR THE INSTALLATION - INDICATIONS POUR L’INSTALLATION - INSTALLATIONSANwEISuNGEN - INDICACIONES PARA LA INSTALACIÓN - УКАЗАНИЯ ПО УСТАНОВКЕ - ΥΠΟΔΕΙΞΕΙΣ ΓΙΑ ΤΗΝ ΤΟΠΟΘΕΤΗΣΗ - 安装说明 ВаРИанТ 1: Водопроводная труба может быть установлена таким образом, чтобы ее конец находился...
  • Page 14 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣΗ - 安装 Fig. 1 G 1/2” 10 mm...
  • Page 15 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣΗ - 安装 Fig. 2...
  • Page 16 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣΗ - 安装 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位 Fig.
  • Page 17: Installation

    INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣΗ - 安装 InStALLAZIone Fig. 1 - Installare sul tubo di alimentazione la flangia a parete ed il raccordo G1/2" (A), facendo attenzione al corretto posizionamento della flangia. Fig.
  • Page 18 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣΗ - 安装 ΕγΚΑΤΑΣΤΑΣΗ Εικ. 1 - Τοποθετήστε επάνω στο σωλήνα τροφοδοσίας την επιτοίχια φλάντζα και το ρακόρ G1/2" (A), προσέχοντας τη σωστή τοποθέτηση της φλάντζας. Εικ. 2 - Σημειώστε τα σημεία για τα τρυπήματα της επιτοίχιας στερέωσης (λαμβάνοντας υπόψη τη θέση των...
  • Page 19 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣΗ - 安装 Guarnizione adesiva Fig. 6 Fig. 7 Adhesive gasket Gaine adhésive Klebedichtung Junta adhesiva Самоклеющееся уплотнение Αυτοκόλλητο παρέμβυσμα 粘合型密封垫 Fig. 8 Fig. 9...
  • Page 20 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣΗ - 安装 InStALLAZIone - (con guarnizione adesiva in dotazione) Fig. 6 - Togliere la pellicola protettiva dalla guarnizione adesiva (C). Fig. 7 - Attaccare la guarnizione alla flangia a parete. Fig.
  • Page 21 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣΗ - 安装 Fig. 10 InStALLAZIone - (con silicone) Fig. 10 - É possibile non utilizzare la guarnizione adesiva ma sigillare con del silicone (esente da acido acetico) il lato della flangia a contatto con la parete. InStALLAtIon - (with silicone) Fig.
  • Page 22 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣΗ - 安装 Fig. 11 usare canapa o teflon use hemp or teflon employer chanvre ou teflon benutzen Sie Hanf oder Teflon usar cáñamo o teflon используйте лен или тефлон 10 mm χρησιμοποιήστε...
  • Page 23: Installazione

    INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣΗ - 安装 Fig. 13 2 mm 2 mm InStALLAZIone Fig. 11 - Avvitare il raccordo (A) al tubo di alimentazione utilizzando della canapa o Teflon per garantire la tenuta sui filetti.
  • Page 24 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣΗ - 安装 УСТаноВКа Рис. 11 - Навинтите штуцер (А) на водопроводную трубу, используя лен или тефлон для обеспечения герметичности резьбы. Проверьте правильность установки соединения перед тем, как продолжить установку.
  • Page 25 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养 Fig. 14 Fig. 15 2 mm 2,5 mm 2,5 mm 2 mm Fig. 16 Fig. 17...
  • Page 26 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养 PULIZIA DeLLA GUArnIZIone FILtro Togliere la piastra in finitura svitando il grano di fissaggio e togliere la piastra con ugelli di erogazione svitando le viti. Procedere alla pulizia della guarnizione filtro inserita sul retro della piastra utilizzando acqua corrente (NON utilizzare detergenti).
  • Page 27: Nozzle Cleaning

    MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养 Fig. 18 Fig. 19 PULIZIA DeGLI UGeLLI Per pulire gli ugelli otturati dal calcare è sufficiente smuoverli delicatamente con la mano per rimuovere le eventuali incrostazioni. Nel caso l’otturazione persista penetrare con un oggetto appuntito (tipo una “clips”...
  • Page 28 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养 ЧИСТКа ФоРСУноК Для очистки форсунок, засорившихся водным камнем, достаточно осторожно деформировать их рукой, чтобы удалить отложения. Если засорение не устранилось, введите заостренный предмет (типа разогнутой скрепки) в засоренную форсунку, чтобы устранить засорение. ΚΑΘΑΡΙΣΜΑ...
