OWNER'S MANUAL
使用说明书
Thank you for purchasing our Professional Karaoke Pre amplifier.
Please read the owner's manual thoroughly prior to use.
Please keep this manual for future reference.
感谢您购买本公司的专业卡拉OK效果处理器。
为了尽快的熟悉掌握本产品的各项功能，使用前请仔细阅读本说明书。
阅读后，请注意妥善保管。
+
7.1ch AV Karaoke Processer
Karaoke AV Professor
卡拉OK效果处理器
Cinema
KTV1
KTV3
Game
KTV2
Music
Min
Volume
Mode
Push Music / Mic / Effect
+
Max
Advertisement
Table of Contents
Related Manuals for BIK BPC-R300+
Summary of Contents for BIK BPC-R300+
- Page 1 OWNER'S MANUAL Karaoke AV Professor 使用说明书 卡拉OK效果处理器 Cinema KTV1 KTV3 Game KTV2 Music Volume 7.1ch AV Karaoke Processer Mode Push Music / Mic / Effect Thank you for purchasing our Professional Karaoke Pre amplifier. Please read the owner's manual thoroughly prior to use. Please keep this manual for future reference.
-
Page 2: Caution For Safety
CONTENTS CAUTION FOR SAFETY PC SOFTWARE PC SOFTWARE FUNCTION AND NAME PC SOFTWARE WINDOW OPERATION INSTRUCTION CONNECTION ANY TROUBLES ? SPECIFICATIONS CAUTION FOR SAFETY This "Caution for safety" shows various kinds of pictures in order to be used safely and correctly and to prevent from damaging other people, and their property. -

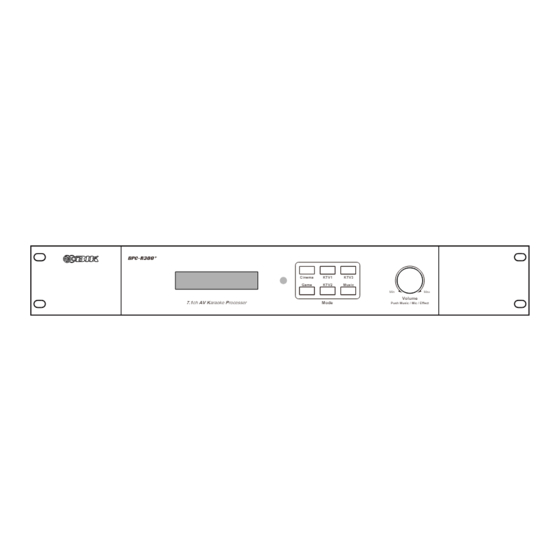

Page 3: Front Panel
● KTV mode and CINEMA mode can be indivulally set up. ● HDMI switch output is available. ● Beautiful and visual PC software window, All the functions operate on the PC software. The software with lock function, the panel with USB port, remote distance control port on the rear panel, made the system more safety and convenient. - Page 4 Remote Control User Preset Mode Switch Button.(KTV Mode) 静音 / MUTE U01-U04 is user preset mode, you can recall any mode 用户 /USER to use. User Preset Mode Switch Button.(CINEMA Mode) U01-U02 is user preset mode, you can recall any mode 影院...
- Page 5 PC SOFTWARE Please download “BPC-R300+ PC SOFTWARE” from BIK home page. ※ URL: http://www.bik-audio.com/product/bpc-r300plus/ 1. How to connect USB cable? Connect computer and the pre amplifier with USB cable, turn on pre amplifier, the computer will find a new hardware automatically.
- Page 6 PC SOFTWARE OPERATION INSTRUCTION MUSIC MENU MUSIC INPUT NOISE GATE Audio input can be chosen from VOD, AUX, BGM, Adjust Noise Gate.(OFF,-99~ -59dB) OPTICAL, COAXIAL, and VOD, BGM, or AUX MUSIC PITCH input can be automatically switched. Adjust music tone control.(b1〜b7，0，# 1〜#7) INPUT GAIN ENHANCE GAIN Adjust Gain of VOD and AUX, BGM,DIGITAL.
-
Page 7: Reverb Menu
REVERB MENU REV LIVELINESS REV LEVEL Adjust Reverb liveliness. (RANGE:20〜99) Adjust reverb level and polarity. (RANGE:0 ~ 100, “+” or “-”) REV HIGHPASS Adjust reverb highpass filter frequency. REV TYPE ( FREQUENCY:20〜1000Hz) Set Reverb type. (HALL/ROOM/PLATE) REV DECAY REV LOWPASS Adjust reverb lowpass filter frequency. Adjust decay time. The more setting value higher, ( FREQUENCY:4000〜16000Hz) the longer time noises decline take. -
Page 8: Surround Menu
MAIN MENU MAIN VOL Adjust volume and polarity. (L/R : RANGE:OFF, -37~12dB, “+” or “-”) MAIN DELAY (KTV Mode) Adjust delay time. (L DELAY/ R DELAY, 0 ~ 50ms) MAIN Distance (CINEMA Mode) Adjust Distance of L/R Speaker. (L Distance / R Distance, 0 ~ 15m) MAIN MUTE Control mute or unmute of output. - Page 9 BACK SURROUND MENU BSURROUND VOL Adjust volume and polarity. (L/R : RANGE:OFF,-37~12dB, “+” or “-”) BSURROUND DELAY (KTV Mode) Adjust delay time. (L DELAY/ R DELAY, 0 ~ 50ms) BSURROUND Distance (CINEMA Mode) Adjust Distance of L/R Speaker. (L Distance / R Distance, 0 ~ 15m) BSURROUND MUTE Control mute or unmute of output.
-
Page 10: System Menu
SUBWOOFER MENU SUBWOOFER VOL Adjust volume and polarity. (RANGE:OFF, -37~12dB, “+” or “-”) SUBWOOFER DELAY (KTV Mode) Adjust delay time. (DELAY, 0 ~ 50ms) SUBWOOFER Distance (CINEMA Mode) Adjust Distance of L/R Speaker. (Distance, 0 ~ 15m) SUBWOOFER MUTE Control mute or unmute of output. (MUTE) SUBWOOFER MIXER SUBWOOFER LOWPASS... -
Page 11: Calibration Menu
CALIBRATION MENU CONNECTION TEST AND ADJUSTMENT Connect test and adjustment can be possible with testing signals of each output. -
Page 12: Specifications
Any troubles? Any troubles? please check the followings. Your careless mistakes may cause troubles. Consult with your dealers in case any troubles can not be solved after checking the followings. Trouble Cause Remedy ● ● No power is applied to the unit. Connect the power cord to AC outlet. - Page 13 目录 安全注意事项 PC軟件 故障分析处理 产品特点 PC軟屏 产品规格 连接方法 操作方法 安全注意事项 安全注意事项是为了安全正确使用本商品、 防止给自己及他人带来财产损害。 以下用图标的形式加以注明。请仔细阅读本文。 警告 警 告 无视或误用会有造成人身事故的可能性。 注意 注 意 无视或误用会有造成人身伤残、或对财产损坏的可能性。 警告 ● 在使用时、如果有冒烟、异味、异音等异常现象发生、为避免发生火灾、 触 电现象等、请立即切断本机电源、然后拔下AC电源插头。 确认没有再冒烟后、到贩卖店进行修理。 ● 在使用时如有水或异物等混入机体内、首先切断机体电源、然后拔下电源插头。请尽快与 经销商 联系、进行修理。 ● 在未进行维修的状态下使用、会引起火灾、 触 电现象等问题。 ● 请勿分解、改装本机器、会引起火灾、 触 电、故障等现象。绝对不可以打开本机器的外壳、会引起 触 电事故。内部的检查、 修理等请委托...
- Page 14 ● 一组立体声录音输出，具有独立的音量调节和混音功能。 ● 管理者、用户和初级模式，密码管理；密码按键锁的功能。 ● 拥有10组用户参数存储和调用。 ● VOD点歌控制接口，无线红外遥控和线控功能。 ● 免驱动USB接口，实时通过PC软件控制全部参数。 ● HDMI音视频切换。 前面板 Cinema KTV1 KTV3 Game KTV2 Music Volume 7.1ch AV Karaoke Processer Mode Push Music / Mic / Effect 16x2字符LCD显示屏，用于显示各种参数调节的信息 音质选择按钮 红外线遥控接收窗口 音乐 / 麦克风 / 麦克风效果 音量旋钮 后面板...
- Page 15 遥控器 静音按键 静音 / MUTE 按一次即变为静音状态，再按一次返回原状态。 用户 /USER 四种效果存储按键(唱歌) 二种效果存储按键(影院) 影院 唱歌/KTV 变调 PITCH 音乐升降调按键 ♭: 降调 ♯: 升调 0: 恢复原状态 。 音乐/MUSIC 麦克风/MIC 效果/EFF 控制键(音乐, 麦克风, 效果) 影院/CINEMA 音量用“+”、“－”键控制调节。 总音量控制键(影院) 连接方法 麦克风 电脑 USB數據線 CAUTION INPUT-1 INPUT-2 INPUT-3 INPUT-4 OUTPUT-1 OUTPUT-2 RISK OF ELECTRIC SHOCK...
- Page 16 PC軟件 BPC-R300+ 的调试软件请在BIK官方网站下载。 ※ URL: http://www.bik-audio.com/product/bpc-r300plus/ 1. 用USB连接线连接。 用USB连接PC和前级效果器。PC自动识别后，即可操作。 USB數據線 电脑 FUSE 250V/1A AC220V - 240V 50Hz PC軟屏 連接按鈕 用鼠标点击连接前级效果器。绿色表示已连接， 灰色表示未连接。 音量控制 音乐音量,麦克风音量,麦克风效果音量。 菜單選項卡 設置屏幕 KTV MODE 和影院 MODE 设定 KTV MODE 和影院MODE,可以用各自对应的MODE设定。...
- Page 17 操作方法 音乐功能 音乐输入选择 (MUSIC INPUT) 音乐高通滤波器 （MUSIC HIGHPASS） 音乐输入选择模拟音源, (频率:20～20kHz) 有AUTO/M_VOD/M_AUX/M_BGM四种模式。 (类型:FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24) 数字音源的选择，有COAXIAL和OPTCIAL两种。 音乐低通滤波器（MUSIC LOWPASS） 视频选择输入和模拟音频输入同步 (频率:20～20kHz) (类型:FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24) AUTO模式说明 模拟音频输入会按照VOD→AUX→BGM的优先顺序检测当 音乐变调 （MUSIC PITCH） 前音频信号，比如AUX有音频信号，接入AUX；当播 (b1～b7为降调，0关闭变调效果，# 1～#7为升调) 放的音频停止40秒后，将自动切换到BGM的音频通道上； 音乐电平 (MUSIC LEVEL) 若此时按照VOD→AUX的优先顺序检测有音频信号， 又将自动切换到有音频通道上 (范围:0～100％) 音乐输入预增益 (INPUT GAIN) 噪声门 (NOISE GATE) 可分别对VOD/AUX/BGM/DIGITAL预调整...
- Page 18 麦克风混响功能 混响现场（REV LIVELINESS） 混响音量 （REV VOL） 调节混响高频信号晚期回响,数值越大高频响应越好, 调节混响效果增加到源信号的多少,数值越大效果越明显 (范围:0～100,极性:“+”/“-”) 产生更明亮或更清晰的混响,数值越小高频响应越差, 低频会更显突出,产生更昏暗或模糊的混响 (范围:20～99) 混响模型 （REV TYPE） (3种模型:HALL/ROOM/PLATE) 混响高通滤波器（REV HIGHPASS） 设置混响高通滤波器的频率,数值越大越会产生较明亮或清 混响衰减时间 （REV DECAY） 晰的混响效果,数值越小越会产生较昏暗或模糊的混响效果 数值越大越能产生较宽阔空间的效果 (范围:20～1000Hz) (范围:500～5000ms) 混响低通滤波器（REV LOWPASS） 混响预延时 （REV PREDELAY） 设置混响低通滤波器的频率,数值越大越会产生较单薄的 混响效果被听到的延时时间,数值越大混响效果越晚出现, 混响效果,数值越小越会产生较饱满或昏暗的混响效果 会产生较宽敞的效果 (范围:4000～16000Hz) (范围:0～100ms) 混响参量器均衡器（REV EQ） 直达电平 (REV DIRECT) (频段:1～5 / 频率:20～20kHz / 类型:PEQ,LS,HS (范围:0～100,极性:“+”/“-”) 增益:-24dB ～...
- Page 19 主输出功能 主输出音量（MAIN VOL） (L/R 范围:OFF, -37～12dB, 极性:“+”/“-”) 主输出延时 (KTV模式) 主输出的左右,分别调整参数 (范围:0～50.00ms, L DELAY/ R DELAY) 声道距离 (CINEMA模式) (范围:0～15m, L / R DISTANCE) 主输出低通滤波器（MAIN LOWPASS） 主输出静音（MAIN MUTE） (类型:FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24) ON为打开，OFF为关闭.(L MUTE/ R MUTE) (频率:20Hz～20kHz) 主输混合器 (MIXER) 主输出参量器均衡器 (MAIN EQ) 音乐,麦克风,混响,回声 (频段:1～10 / 频率:20～20kHz / 类型:PEQ, LS, HS (范围:0～100%, 极性:“+”/“-”) 增益:-24dB ～...
- Page 20 后环绕输出功能 后 环绕输出音量（BSUR VOL） (L/R 范围:OFF, -37～12dB, 极性:“+”/“-”) 后 环绕输出延时 (KTV模式) 环绕输出的左右,分别调整参数 (范围:0～50.00ms, L DELAY/ R DELAY) 声道距离 (CINEMA模式) (范围:0～15m, L / R DISTANCE) 后 环绕输出低通滤波器（BSUR LOWPASS） 后 环绕输出静音（BSUR MUTE） (类型:FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24) ON为打开，OFF为关闭.(L MUTE/ R MUTE) (频率:20Hz～20kHz) 后 环绕输混合器 (MIXER) 后 环绕输出参量器均衡器...
- Page 21 超低音输出功能 超低音输出音量（SUBWOOFER VOL） (范围:OFF, -37～12dB, 极性:“+”/“-”) 超低音输出延时 (KTV模式) 环绕输出的左右,分别调整参数 (范围:0～50.00ms, DELAY) 声道距离 (CINEMA模式) (范围:0～15m, DISTANCE) 超低音输出高通滤波器（SUBWOOFER HIGHPASS） 超低音输出静音（SUBWOOFER MUTE） (类型:FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24) ON为打开，OFF为关闭.(MUTE) (频率:20Hz～20kHz) 超低音输混合器 (MIXER) 超低音输出低通滤波器（SUBWOOFER LOWPASS） 音乐,麦克风,混响,回声 (类型:FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/BW_48) (范围:0～100%, 极性:“+”/“-”) (频率:20Hz～20kHz) 超低音输出压缩限幅器开关（SUBWOOFER COMP SET） 超低音输出参量器均衡器 (SUBWOOFER EQ) 启动相对电平,压缩比,ATT启动时间,RELS启动时间 (频段:1～10 / 频率:20～20kHz / 类型:PEQ, LS, HS (-50dB ～...
- Page 22 调整功能 连接测试及调整 可以从各路输出测试信号，做连接测试及各种调整。...
- Page 23 故障分析处理 如感觉有故障根据以下方法检查。偶尔会有因为操作错误而误认为是故障的现象。 根据以下方法检查也不能解决的情况下，请直接联系代理经销商 故障症状 原因 解决方法 没有电源 电源线没有插好。 调节适当的音量 ● 音乐旋钮或麦克旋钮设定在最小的位置。 电源接通但是没有声音。 ● 请插好电源插头, 将旋钮调整到适当位置。 ● 输入信号选择不正确。 ● 请选择正确的音源信号。 ● 输出线与功率放大器的连接不正确。 ● 修正输出线与功能放大器间的连接。 ● 功率放大器没有接通电源。 ● 功率放大器没有接通电源。 ● 设定到适当音量的位置。 ● 音量旋钮设定在最小状态。 接通电源、接入音乐信号， 但是没有声音。 有音乐声， ● 麦克的开关`OFF` ● 打开麦克风开关。 但是麦克不出声音。 ● 麦克线有划伤损坏。 ● 修理或更换麦克风连接线。 ● 麦克的插头没有连接好。 ●...
- Page 24 〒343-0856 埼玉県越谷市谷中町３丁目17-1 3-17-1 YANAKA-CHO. KOSHIGAYA-SHI. SAITAMA-KEN. 343-0856 JAPAN bik-audio.com 5. 2018 BIM0171A-00...
