OWNER'S MANUAL
使用说明书
MIC-A
VOL-A
MIC-B
MIC
Thank you for purchasing our Professional Karaoke Pre amplifier.
Please read the owner's manual thoroughly prior to use.
Please keep this manual for future reference.
感谢您购买本公司的专业卡拉OK效果处理器。
为了尽快的熟悉掌握本产品的各项功能，使用前请仔细阅读本说明书。
阅读后，请注意妥善保管。
Professional Karaoke Processer
1
2
3
4
VOL-B
USER
Professional Karaoke Pre Amplifier
专业卡拉OK效果处理器
MUSIC
MENU
SET
EXIT
I R
MIN
MAX
VOLUME
MIC
MAIN
ECHO
SUB / CEN
REVERB
SUR
USB
Advertisement
Table of Contents
Related Manuals for BIK BPR-5500
Summary of Contents for BIK BPR-5500

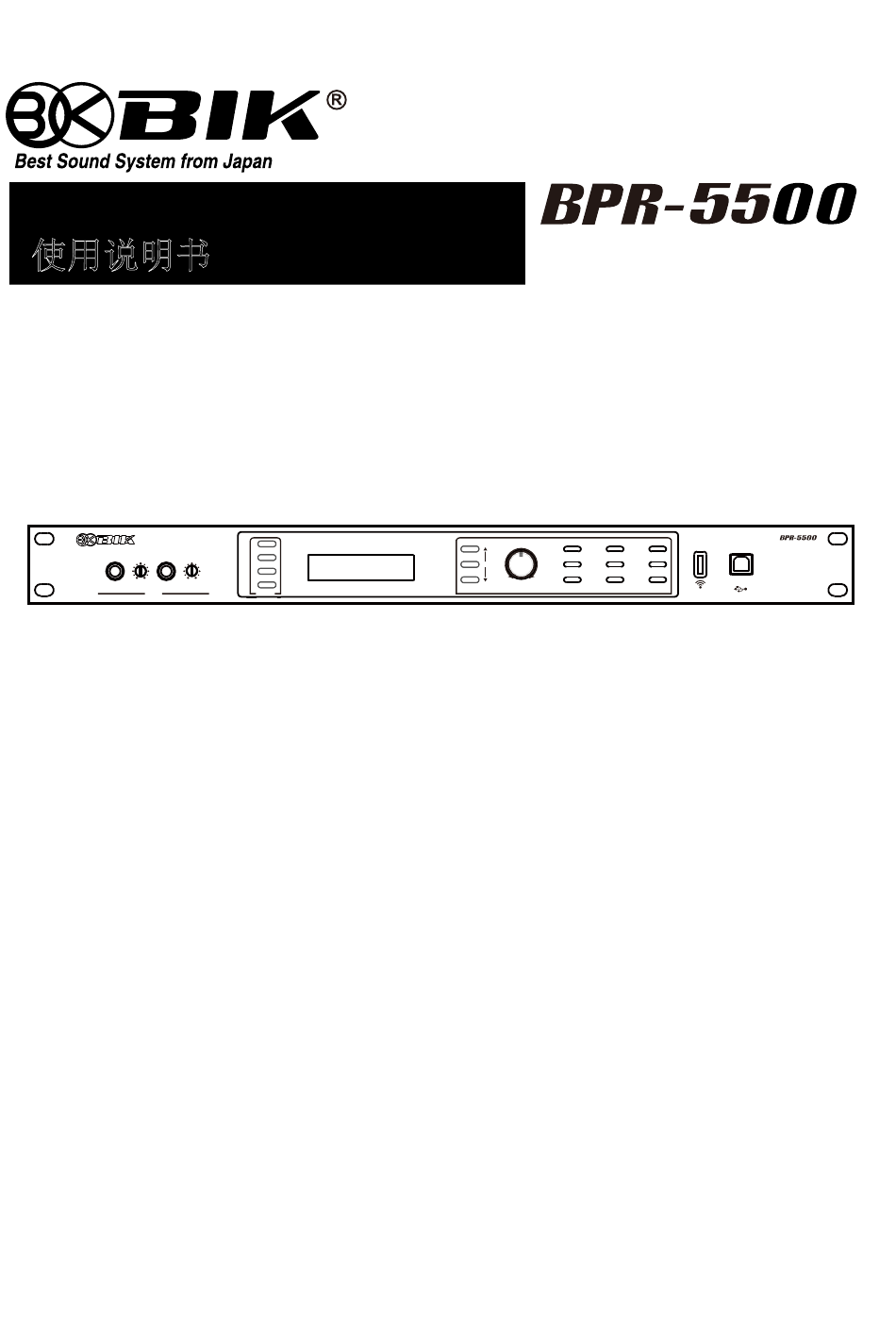

- Page 1 OWNER'S MANUAL Professional Karaoke Pre Amplifier 使用说明书 专业卡拉OK效果处理器 Professional Karaoke Processer MUSIC MAIN MENU ECHO SUB / CEN EXIT REVERB MIC-A VOL-A MIC-B VOL-B VOLUME USER Thank you for purchasing our Professional Karaoke Pre amplifier. Please read the owner's manual thoroughly prior to use. Please keep this manual for future reference.
-
Page 2: Caution For Safety
CONTENTS CAUTION FOR SAFETY PC SOFTWARE PC SOFTWARE FUNCTION AND NAME PC SOFTWARE WINDOW OPERATION INSTRUCTION CONNECTION ANY TROUBLES ? SPECIFICATIONS CAUTION FOR SAFETY This "Caution for safety" shows various kinds of pictures in order to be used safely and correctly and to prevent from damaging other people, and their property. -
Page 3: Front Panel
Turn the Knob to change the setting value, Press the “SET” button to decide the setting value. Rear Panel CAUTION POWER AC90V - 250V 50Hz RISK OF ELECTRIC SHOCK PRE AMPLIFIER DO NOT OPEN BPR-5500 MODEL ～90 - 250V/50Hz 10W SUR-R SUR-L CENTER SUBWOOFER MAIN-R MAIN-L... - Page 4 MIC-B VOL-B VOLUME USER Microphone PC SOFTWARE Please download “BPR-5500 PC SOFTWARE” from BIK home page. Microphone ※ URL: http://www.bik-audio.com/product/bpr-5500/ Set up the PC SOFTWARE. Close the window once the window showed. 1. How to connect USB cable? Connect computer and the pre amplifier with USB cable,...
-
Page 5: Music Menu
PC SOFTWARE WINDOW Connect button One key type link, green means connect, gray means disconnect. Master volumes Adjust Music, Mic, and Effect volume. Menu Set the needed channel parameter, and system parameter. Setting screen Set the needed channel parameter PC SOFTWARE OPERATION INSTRUCTION MUSIC MENU MUSIC INPUT NOISE GATE... -
Page 6: Reverb Menu
MIC MENU MIC FBX LEVEL MIC HIGHPASS 4 class feedback killer selection.The more setting value Adjust HP filter frequency and style. higher, the more feedback control higher. (FREQUENCY:20~20kHz) (0 : OFF, 1 ~ 4) (FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24) MIC NOISE GATE MIC LOWPASS Adjust Mic noise gate.Signal lower than setting level Adjust LP filter frequency and style. gradually declines. (FREQUENCY:20~20kHz) (OFF, -80dB ~ -40dB) (FLAT/BL̲12/BW̲12/BL̲18/BW̲18/BL̲24/BW̲24/LR̲24) MIC1/2 EQ LINK MIC EQ (OFF, ON:Link) Adjust MIC EQ. (BAND:1~15, FREQUENCY:20～20000Hz) (TYPE:PEQ/LS/HS/Bypass, GAIN:-24dB～+24dB) MIC A/B VOLUME (RANGE:0.5～100, LSEQ/HSEQ:RANGE:0.5～2) - Page 7 ECHO MENU ECHO PREDELAY ECHO DIRECT Adjust direct level and polarity. Adjust Echo predelay time. (RANGE : 0〜100ms) (RANGE : 0 ~ 100, “+” or “-”) ECHO HIGHPASS ECHO TYPE Adjust Echo highpass filter frequency. Set the Echo type. (MONO/STEREO/DUAL) (FREQUENCY: 20〜1000Hz) ECHO LOWPASS ECHO DELAY...
-
Page 8: Surround Menu
SURROUND MENU SURROUND COMP SET SURROUND VOL Adjust Threshold and Ratio, Attack, Release. Adjust volume and polarity. (-50dB ~ 0dB /1:2 ~ 1:100 / 1 ~ 90ms / 0.1 ~ 2.5s) (RANGE:0 ~ 99, “+” or “-”) SURROUND COMP SUR VOL BALANCE Adjust L/R volume balance. (RANGE:L/R0～100%) (OFF, ON:Check) SURROUND HIGHPASS SURROUND DELAY Adjust highpass filter frequency. Adjust delay time. (L DELAY/ R DELAY, 0 ~ 50ms) (FREQUENCY:20 ~ 20kHz) SURROUND MUTE Control mute or unmute of output. (L MUTE/ R MUTE) SURROUND LOWPASS Adjust reverb lowpass filter frequency. SURROUND MIXER (FREQUENCY:20 ~ 20kHz) Adjust Mic, Music, Reverb, Echo volume and polarity. -
Page 9: System Menu
SUBWOOFER MENU SUBWOOFER COMP SUBWOOFER VOL Adjust Threshold and Ratio, Attack, Release. Adjust volume and polarity. (RANGE:0 ~ 99, “+” or “-”) (-50dB ~ 0dB /1:2 ~ 1:100 / 1 ~ 90ms / 0.1 ~ 2.5s) SUBWOOFER DELAY SUBWOOFER HIGHPASS Adjust delay time. -
Page 10: Specifications
Any troubles? Any troubles? please check the followings. Your careless mistakes may cause troubles. Consult with your dealers in case any troubles can not be solved after checking the followings. Trouble Cause Remedy No power is applied to the unit. Connect the power cord to AC outlet. - Page 11 目录 安全注意事项 PC軟件 故障分析处理 PC軟屏 产品特点 产品规格 连接方法 操作方法 安全注意事项 安全注意事项是为了安全正确使用本商品、 防止给自己及他人带来财产损害。 以下用图标的形式加以注明。请仔细阅读本文。 警告 警 告 无视或误用会有造成人身事故的可能性。 注意 注 意 无视或误用会有造成人身伤残、或对财产损坏的可能性。 警告 ● 在使用时 、如果有冒烟、异味、异音等异常现象发生、为避免发生火灾、 触 电现象等、请立即切断本机电源、然后拔下AC电源插头。 确认没有再冒烟后、到贩卖店进行修理。 ● 在使用时如有水或异物等混入机体内、首先切断机体电源、然后拔下电源插头。请尽快与 经销商 联系、进行修理。 ● 在未进行维修的状态下使用、会引起火灾、 触 电现象等问题。 ● 请勿分解、改装本机器、会引起火灾、 触 电、故障等现象。绝对不可以打开本机器的外壳、会引起 触 电事故。内部的检查、 修理等请委托...
- Page 12 转动音量旋钮可以改变音量。 按更改设定菜单按键，再转动音量旋钮， 2路麦克风输入插孔,麦克风音量旋钮 可以更改菜单内的选项，（SET）按键确认， 再次旋转旋钮可能更改设定值，按（SET） 键可以更改设定值。 后面板 CAUTION POWER AC90V - 250V 50Hz RISK OF ELECTRIC SHOCK PRE AMPLIFIER DO NOT OPEN BPR-5500 MODEL ～90 - 250V/50Hz 10W SUR-R SUR-L CENTER SUBWOOFER MAIN-R MAIN-L MIC B1 MIC A1 RS232 OUTPUT...
- Page 13 MAIN MENU ECHO SUB / CEN EXIT REVERB MIC-A VOL-A MIC-B VOL-B VOLUME USER 麦克风 PC軟件 BPR-5500 的调试软件请在BIK官方网站下载。 ※ URL: http://www.bik-audio.com/product/bpr-5500/ 1. 使用USB数据线的方法 用USB数据线将本机与电脑连接起来。电脑自动识别后即可操作。 电脑 2. 使用WiFi的连接方法 将WiFi接收器差入本机。 在电脑上面将“DSP_AUDIO_******”连接WiFi 。WiFi连接后即可操作。 USB數據線 Professional Karaoke Processer MUSIC MAIN MENU ECHO SUB / CEN...
- Page 14 PC軟屏 USB数据线与WiFi连接选择按键 绿色表示已选定。 连接按鈕 用鼠标点击连接前级效果器。绿色表示 已连接，灰色表示未连接。 音量控制 音乐音量,麦克风音量,麦克风效果音量。 菜單選項窗口 调节設置屏幕 操作方法 音乐功能 音乐输入选择 (MUSIC INPUT) 音乐高通滤波器 （MUSIC HIGHPASS） 音乐输入选择模拟音源, (频率:20～20kHz) 有VOD/AUX/二种模式。 (类型:FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24) 音乐低通滤波器（MUSIC LOWPASS） AUTO模式说明 (频率:20～20kHz) 模拟音频输入会按照VOD→AUX→BGM的优先顺序检测当 前音频信号，比如AUX有音频信号，接入AUX；当播 (类型:FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24) 放的音频停止40秒后，将自动切换到BGM的音频通道上； 音乐变调 （MUSIC PITCH） 若此时按照VOD→AUX的优先顺序检测有音频信号， (b1～b7为降调，0关闭变调效果，# 1～#7为升调) 又将自动切换到有音频通道上 音乐输入预增益 (INPUT GAIN) 音乐电平...
- Page 15 麦克风功能 麦克风反馈抑制（MIC FBX LEVEL） 麦克风低通滤波器 （MIC LOWPASS） O为OFF，1～4为麦克风反馈抑制级数， (频率:20～20kHz) 数值越大反馈抑制越深。设置后， (FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24) 回到主界面会有ö1/ ö2/ ö3等的显示 麦克风A/B 参量均衡器关联 （MIC1/2 EQ LINK） 麦克风噪声门 （MIC NOISE GATE） ON为打开，OFF为关闭 噪声门开启相对电平，高于设定电平的信号可通过, 麦克风A/B输入音量 （MIC A/B VOL） 低于设定电平的信号被衰减 (范围:0～100) (范围:OFF, -80dB ～ -40dB) 麦克风A/B参量器均衡器 （MIC A/B EQ） 麦克风高通滤波器 （MIC HIGHPASS） (频段:1～15, 频率:20～20000Hz) (频率:20～20kHz) (类型:PEQ/LS/HS/Bypass, 增益:-24dB～+24dB)
- Page 16 麦克风回声功能 回声参量器均衡器（ECHO EQ） 回声音量 （ECHO VOL） 调节回声效果增加到源信号的多少,数值越大效果越明显 (频段:1～5 / 频率:20～20kHz / 类型:PEQ,LS,HS 增益:-24dB ～ +24dB / 模式: 0.4～99.9 ) (范围:0～100,极性:“+”/“-”) 回声类型 （ECHO TYPE） 回声预延时（ECHO PREDELAY） MONO/STEREO/DUAL:单声道回声,左右参数相同 直达声到回声效果第一声出现之间延时时间, 立体声回声,左右延时不同其他参数相同 数值越大混响效果越晚出现,于产生较宽敞的效果 双回声,左右所有的参数都独立调节 (范围:0～100ms) 回声延时（ECHO DELAY） 回声高通滤波器（ECHO HIGHPASS） 回声效果中两个回声间距的时间,数值越大回声间隔越长 设置回声高通滤波器的频率,数值越大越会产生较明亮或清 (范围:0～500ms) 晰的回声效果,数值越小越会产生较昏暗或模糊的回声效果 (范围:20～1000Hz) 回声重复次数（ECHO REPEAT）...
- Page 17 环绕输出功能 环绕输出压缩限幅器设置（SUR COMP SET） 环绕输出音量（SUR VOL） 启动相对电平,压缩比,ATT启动时间,RELS启动时间 (范围:0 ～ 99dB, 极性:“+”/“-”) (-50dB ～ 0dB /1:2～1:100 / 1～90ms / 0.1～2.5s) 环绕输出音量平衡（SUR VOL BALANCE） 环绕输出压缩限幅器开关（SUR COMP） (范围:L/R0～100%) ON为打开，OFF为关闭 环绕输出延时（SUR DELAY） 环绕输出高通滤波器（SUR HIGHPASS） (范围:0～50ms, L DELAY/ R DELAY) (类型:FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24) 环绕输出静音（SUR MUTE） (频率:20Hz～20kHz) ON为打开，OFF为关闭.(L MUTE/ R MUTE) 环绕输出低通滤波器（SUR LOWPASS）...
- Page 18 超低音输出功能 超低音输出压缩限幅器开关（SUB COMP） 超低音输出音量（SUB VOL） (范围:0 ～ 99, 极性:“+”/“-”) ON为打开，OFF为关闭 超低音输出延时（SUB DELAY） 超低音输出高通滤波器（SUB HIGHPASS） (类型:FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24) (范围:0～50.00ms) (频率:20Hz～20kHz) 超低音输出静音（SUB MUTE） 超低音输出低通滤波器（SUB LOWPASS） ON为打开，OFF为关闭. (类型:FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24) 超低音混合器 (MIXER) (频率:20Hz～20kHz) 音乐,麦克风,混响,回声 超低音输出参量器均衡器（SUB EQ） (范围:0～100%, 极性:“+”/“-”) (频段:1～5 / 频率:20～20kHz / 类型:PEQ, LS, HS 超低音输出压缩限幅器设置（SUB COMP SET） 增益:-24dB ～...
- Page 19 故障分析处理 ● 音乐旋钮或麦克旋钮设定在最小的位置。 ● 输入信号选择不正确。 ● 输出线与功率放大器的连接不正确。 ● 功率放大器没有接通电源。 `OFF` 产品规格 音乐输入 电源部分、其他 AUX, VOD 500mV 电源电压 90V ～ 250V/50Hz 麦克风输入 消费电力 MIC A/A1, MIC B/B1 40mV 外形尺寸（长×高Ｘ宽） 483 X 44 X 151mm 效果器输出 净重 1.7kg MAIN OUT (L/R) 6.0V 附件...
- Page 20 3-17-1 YANAKA-CHO. KOSHIGAYA-SHI. SAITAMA-KEN. 343-0856 JAPAN 〒343-0856 埼玉県越谷市谷中町３丁目17-1 bik-audio.com 6. 2020 BIM0181A-00...
