SolarV 5410006 Manual

Hide thumbs Also See for 5410006:

Advertisement

Quick Links

Download this manual
BALKONKRAFTWERK
DE
BEFESTIGUNG
EN
Alu PV Balkon Halterung (senkrecht)
Art.-Nr. :5410006

Advertisement

loading
Need help?

Need help?

Do you have a question about the 5410006 and is the answer not in the manual?

Questions and answers

Related Manuals for SolarV 5410006

Summary of Contents for SolarV 5410006

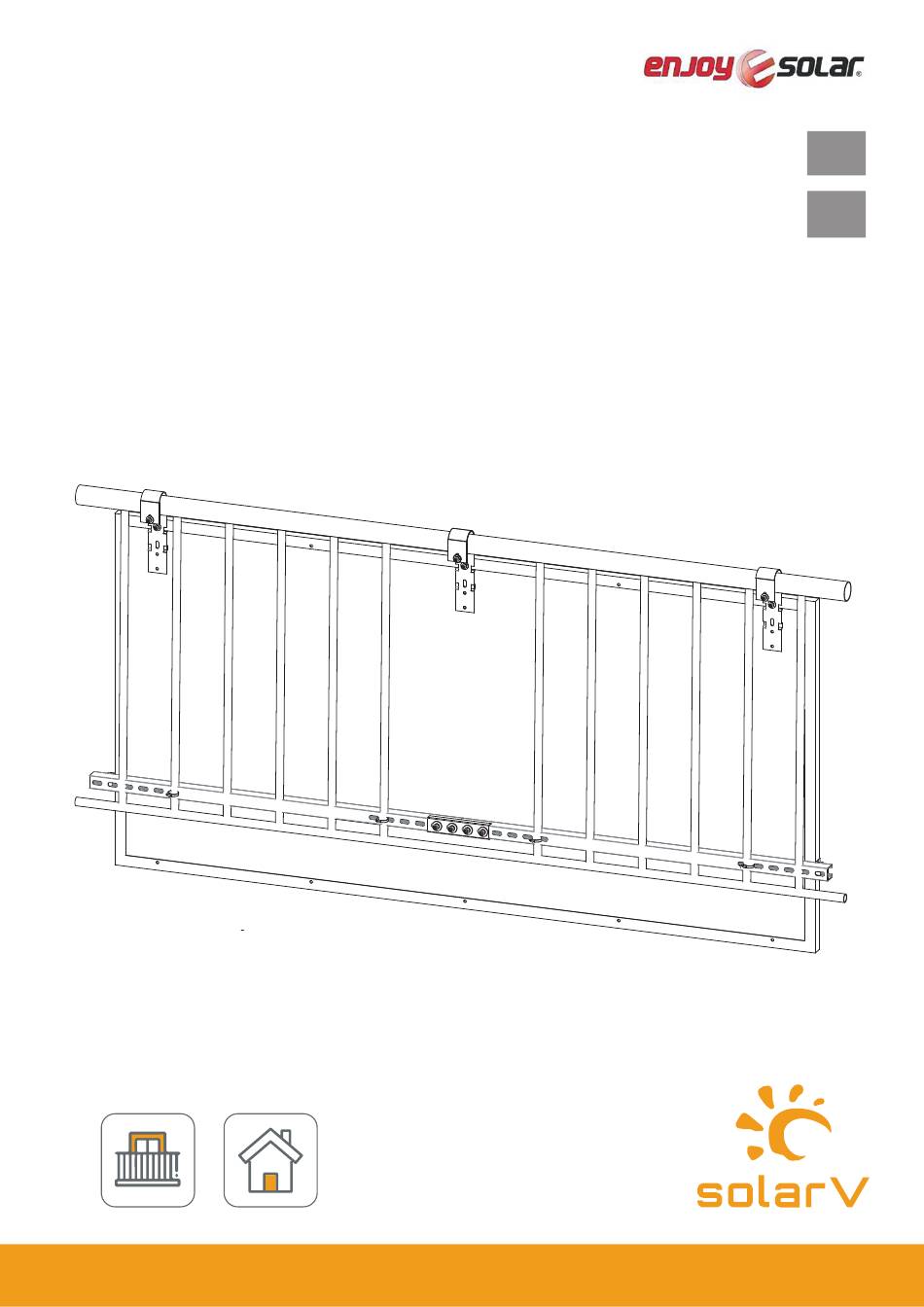

  • Page 1 BALKONKRAFTWERK BEFESTIGUNG Alu PV Balkon Halterung (senkrecht) Art.-Nr. :5410006...
  • Page 2  Aluschiene/ Alu-rail  J-Haken/J-Bracket 69.80 Ø8.5  Schienenverbinder/Rail connector Ø10  Endklemme/End clamp  Schlauchschelle/Hose clamp Ø8  M8*90 Sechskantschrauben /  M8*25 Sechskantschrauben / M8*90 Hexagonal Bolt M8*25 Hexagonal Bolt Ø8 Ø8 Copyright© 2022 SolarV GmbH All rights reserved.
  • Page 3 Werkzeuge (nicht inkl.) / Tools (not incl.) Copyright© 2022 SolarV GmbH All rights reserved. oder / or M8 M10 Inbusschlüssel / Akkuschrauber / M8 M10 Allen key Cordless screwdriver Aluschienen mit dem Schienenverbinder verbinden / Connect the alu rails with rail connector...
  • Page 4 Die Schienen mit den Schlauchschellen an den Balkon befestigen/ Mount the assembled rail onto the balcony with hose clamps Copyright© 2022 SolarV GmbH All rights reserved.
  • Page 5 Die J-Haken mit den Schrauben an das Solarpanel befestigen/ Mount the J-brackts onto the solar panel with the bolts Copyright© 2022 SolarV GmbH All rights reserved.
  • Page 6 Das Solarpanel an das Balkongeländer hängen und die J-Haken mit jeweils einer Schraube fixieren / Hang the solar panel on the balcony railing with the bolts to secure the J-brackets Copyright© 2022 SolarV GmbH All rights reserved.
  • Page 7 Das Solarpanel mit den Endklemmen an die am Balkon befestigte Schiene montieren / Mount the solar panel to the assembled rail with the end clamps Copyright© 2022 SolarV GmbH All rights reserved.
  • Page 8 Alle Schrauben und Muttern zur Sicherung des Systems fest anziehen / Tighten all screws and bolts to secure the system Copyright© 2022 SolarV GmbH All rights reserved.
  • Page 9 Den J-Haken mit M8 * 90 mit dem Mikrowechselrichter und das Balkongeländer verbinden / The places marked 1,2 or 3 are the installation positions, Use M8*90 to connect J-bracket, micro-inverter and balcony rail Copyright© 2022 SolarV GmbH All rights reserved.
  • Page 10 SolarV GmbH info@solarv.de www.solarv.de Copyright© 2022 SolarV GmbH All rights reserved.
