Installation, Operation and Maintenance Manual
HEPA Series
Air Filtration System
Your Fantech HEPA Filtration system should be installed in conformance with the appropriate local, provincial or state
requirements or in the absence of such requirements with the current edition of the National Building Code, and / or
ASHRAE's " Good Engineering Practices".
United States
10048 Industrial Blvd., Lenexa, KS, 66215
Tel.: 800.747.1762 • Fax: 800.487.9915
Canada
50 Kanalflakt Way, Bouctouche, NB, E4S 3M5
Tel.: 800.565.3548 • Fax: 877.747.8116
Fantech reserves the right to modify, at any time and without notice, any or all of its products' features, designs,
components and specifications to maintain their technological leadership position.
Please visit our website www.fantech.net for more detailed technical information.

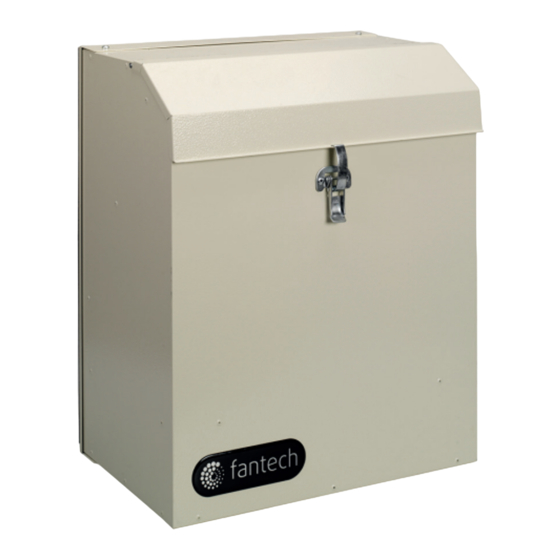

CM3000 • CM3000 I
Item #: 401482
Rev Date: 2015-05-13
fantech
Advertisement
Chapters
Table of Contents
Related Manuals for Fantech HEPA CM3000
Summary of Contents for Fantech HEPA CM3000
- Page 1 Tel.: 800.565.3548 • Fax: 877.747.8116 fantech Fantech reserves the right to modify, at any time and without notice, any or all of its products’ features, designs, components and specifications to maintain their technological leadership position. Please visit our website www.fantech.net for more detailed technical information.
- Page 2 Your Fantech HEPA Filtration system should be installed in conformance with the appropriate local, provincial or state requirements or in the absence of such requirements with the current edition of the National Building Code, and / or ASHRAE’s “...
-
Page 3: Table Of Contents
MAINTENANCE SCHEDULE ..............11 fantech... -
Page 4: Introduction
Two Units to Choose From The Fantech HEPA Filtration system is available in two different models, depending on your choice of installation. Typically the CM 3000 is used in geographical locations where the HEPA unit can be installed in a conditioned space such as a basement, closet or heated crawl space, (Example on page 5 &... -
Page 5: Operation
Operation Your Fantech HEPA filtration system incorporates three stages of filtration. Air is drawn from the house via one of the installation examples, found in this manual, by a powerful efficient EBM fan. The air is cleaned as it passes through the filters, where it is then reintroduced back into the home, cleaned of the majority of harmful particles. -
Page 6: Option D
* Diagrams are examples only. Actual installation may vary. Unit can be installed in a closet. Air drawn from a hallway or living area is cleaned by the HEPA unit and reintroduced back into a bedroom or other room. fantech... -
Page 7: Cm 3000 I - Insulated Model
Special care and attention must be given to ensure that all openings in unit, and its duct connections, are sealed, to prevent vehicle exhaust from entering the unit. Always follow local and state building codes as well as good engineering practices. Option A – Garage installation Option B – Attic installation connected to return of or handler fantech... -
Page 8: Option C
*Proper airflow should be confirmed after installation 16.5" of clearance is needed from front of unit to access filter for service. 30" max recommended Option C – Independently ducted Unconditioned crawl space Option D – Independently ducted installation in crawled space fantech... -
Page 9: Whole House - Connecting A Ventilation System (Hrv/Erv) To Hepa System
Models Flex100H, VHR100R, 70R, 150R, 1405R, 2005R, SHR1505R, 2005R & 3005R have an automatic backdraft damper build in that activates when units are in standby position and do not need this additional damper. All units should be checked after installation for compatibility and proper operation. fantech... -
Page 10: Service
If it is, the filter cartridge should be replaced. Please contact your local Fantech dealer or call HEPA Customer Service at 1.800.747.1762 regarding replacement of filter media, warranty information or if you have any questions or concerns about the performance of your HEPA Filtration System. - Page 11 Maintenance Schedule Date Type of Service performed Service Technician fantech...
