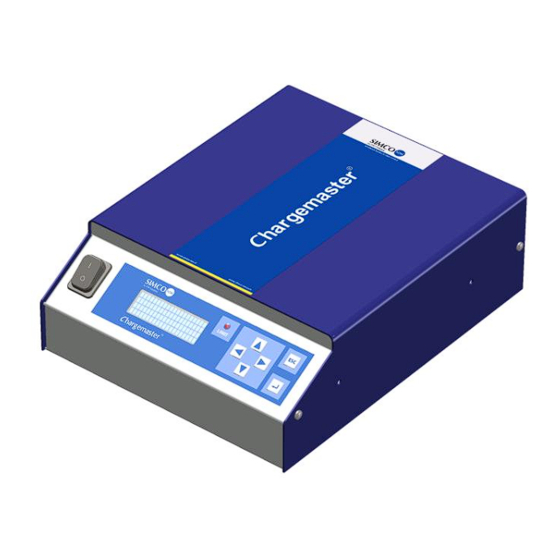

ITW SIMCO CM5 Quick Start Manual

Simple charging generator

Hide thumbs Also See for SIMCO CM5:

Quick manual (34 pages)

Available languages

Quick Links

Download this manual

Het gebruik van de CM5 als eenvoudige oplaadgenerator

Die Verwendung des CM5 als einfachen Hochspannungsgenerator

Using the CM5 as a simple charging generator

Utilisation du CM5 en tant que simple générateur de charge

Uso del CM5 come un generatore di carica semplice

CM5_QM_9752090135_NL_D_GB_F_IT_V2_2

Quick manual

Kurzanleitung

Quick manual

Manuel d'installation rapide

Manuale rapido

CM5

SIMCO (Nederland) B.V.

Aalsvoort 74

NL-7241 MB Lochem

Telefoon + 31-(0)573-288333

E-mail

cs@simco-ion.nl

Internet

http://www.simco-ion.nl

Traderegister Apeldoorn No. 08046136

Table of Contents

Chapters

Need help?

Do you have a question about the SIMCO CM5 and is the answer not in the manual?

Questions and answers

Summary of Contents for ITW SIMCO CM5

Page 1 SIMCO (Nederland) B.V. Aalsvoort 74 NL-7241 MB Lochem Telefoon + 31-(0)573-288333 E-mail cs@simco-ion.nl Internet http://www.simco-ion.nl Traderegister Apeldoorn No. 08046136 Quick manual Het gebruik van de CM5 als eenvoudige oplaadgenerator Die Verwendung des CM5 als einfachen Hochspannungsgenerator Using the CM5 as a simple charging generator Utilisation du CM5 en tant que simple générateur de charge Uso del CM5 come un generatore di carica semplice Quick manual...
Page 3: Table Of Contents
INHOUDSOPGAVE Verklaring gebruikte symbolen ....................2 Inleiding ..........................2 Beschrijving en werking ......................2 Technische specificaties ....................... 3 Ingebruikneming ........................3 Controle op de werking ......................7 CM5_QM_9752090135_NL_D_GB_F_IT_V2_2...
Page 4: Verklaring Gebruikte Symbolen
1. Verklaring gebruikte symbolen Waarschuwing Verwijst naar speciale informatie ter voorkoming van letsel of aanzienlijke schade aan het product. Let op Belangrijke informatie over efficiënt gebruik en/of ter voorkoming van schade aan het product. 2. Inleiding Deze handleiding is bedoeld als een snelle installatiegids voor eenvoudig gebruik van de CM5 oplaadgenerator, overeenkomend met de Euro ChargeMaster serie (ECM).
Page 5: Technische Specificaties
4. Technische specificaties Benodigde voeding: 100 – 240 V AC Voedingsspanning 50 – 60 Hz Frequentie Opgenomen vermogen Max. 240 W Omgeving: Gebruik Industrieel, binnengebruik 0 – 55°C Temperatuur Installatie Stof- en trillingsvrij Beschermingsklasse IP20 5. Ingebruikneming Waarschuwing: Elektrische installatie moet gebeuren door een elektrotechnisch vakbekwaam persoon en volgens de nationaal en plaatselijk geldende voorschriften.
Page 6 Sluit de elektroden / oplaadstaven aan op de HV uitgangsconnector (zie uitgebreide handleiding hoofdstuk 5 en 5.5). In / uitschakelen van de netspanning Inschakelen = Zet de schakelaar in positie [ l ]. Uitschakelen = Zet de schakelaar in positie [ 0 ]. Bij het inschakelen van de generator, zal de limit indicatie gedurende 2 seconden knipperen.
Page 7 Selecteer met behulp van de [ ] / [ ] toetsen tot de juiste optie knipperend in het scherm staat. Er kan gekozen wordt om de uitgangsspanning continue aan te schakelen (“Continuous”) of om via de externe hardware-ingang de uitgangsspanning remote aan en uit te schakelen ...
Page 8 Wijzigen van het Voltage Setpoint Let op: Een onnodig hoge uitgangsspanning moet voorkomen worden omdat anders vonkoverslag kan optreden bij de oplaadstaven of elektroden. Dit zal de werking en de betrouwbaarheid van de oplading schaden. Druk op de [ ] / [ ] toets. Nu zullen de actueel ingestelde waarden op het display weergegeven worden.
Page 9: Controle Op De Werking
6. Controle op de werking Na het inschakelen van de generator knippert de limit indicatie gedurende 1 a 2 seconden. Vervolgens zal langzaam de achtergrond verlichting van het display oplichten en zal de generator kort zijn type identificatie vermelden, de firmware versie en eventuele andere aanverwante informatie.
Page 10 INHALT Erklärung der Symbole ......................9 Einleitung ..........................9 Beschreibung und Betrieb ..................... 9 Technische Daten ....................... 10 Inbetriebnahme ........................10 Funktionsprüfung ........................ 15 CM5_QM_9752090135_NL_D_GB_F_IT_V2_2...
Page 11: Erklärung Der Symbole
1. Erklärung der Symbole Warnung Weist auf besondere Informationen zur Vermeidung von Verletzungen oder schweren Schäden am Produkt hin. Achtung Wichtige Informationen für die effizienteste Nutzung des Produkts und/oder zur Vermeidung von Schäden am Produkt. 2. Einleitung Diese Anleitung ist eine Kurzinstallationsanleitung für die einfache Verwendung des Hochspannungsgenerators CM5, der auf den Euro ChargeMaster (ECM) abgestimmt ist.
Page 12: Technische Daten
4. Technische Daten Erforderliche Stromversorgung: 100 – 240 V AC Versorgungsspannung 50 – 60 Hz Frequenz Leistungsaufnahme Max. 240 W Aufstellungsort: Nutzung Industrieller Bereich, in Innenräumen 0 – 55°C Temperatur Installation Staub- und vibrationsfrei Schutzklasse IP20 5. Inbetriebnahme Warnung: Die Elektroinstallation muss von einem qualifizierten Elektrotechniker unter Einhaltung der im jeweiligen Land/der jeweiligen Region geltenden Bestimmungen durchgeführt werden.
Page 13 Hinweis: Die Erdung muss über das Netzkabel und über das externe Erdungskabel zum Erdungspunkt am Generator erfolgen. Verbinden Sie das externe Erdungskabel mit einem geerdeten Teil der Maschine. Schließen Sie die Elektroden/Ladestäbe an den Stecker am Hochspannungsausgang an (weitere Informationen finden Sie in dem vollständigen Handbuch, Abschnitte 5 und 5.5). Ein-/Ausschalten der Netzspannung Einschalten = Stellen Sie den Schalter in die Position [ l ].
Page 14 Legen Sie die folgenden Parameter fest: „Language: English“ (Sprache: Englisch) Blättern Sie mit den Tasten [ ] / [ ] durch die Auswahl, bis die gewünschte Sprache „English“,  ], um „Deutsch“, „Italiano“ oder „Français“ auf dem Display blinkt. Drücken Sie danach auf [ die Auswahl zu bestätigen .
Page 15 Tastenfunktionen Die Tasten auf dem CM5 sind wie folgt definiert: Ändern des Spannungssollwertes Ändern des Spannungssollwertes [◄] Anzeigen der Sollwerte [►] Anzeigen der Sollwerte Anzeigen des aktuellen Spannungssollwerts Drücken Sie die Taste [◄] oder [►]. Die festgelegte Spannung und der Stromgrenzwert werden im Display angezeigt.
Page 16 Beheben des Fehlers „Too many arcs error“ (Fehler, zu viele Funkenüberschläge) Wenn im Display „Too many Arcs ERROR!“ (Zu viele Funkenüberschläge!) angezeigt wird, bedeutet dies, dass innerhalb einer Minute mehr als 10 Funkenüberschläge (Lichtbogenbildung der Hochspannung) erkannt wurden. Der Generator wird geschützt, indem in dieser Situation die Hochspannung ausgeschaltet wird.
Page 17: Funktionsprüfung
6. Funktionsprüfung Nach dem Einschalten des Generators blinkt die Lampe der Begrenzungsanzeige 1 bis 2 Sekunden lang. Danach wird die Hintergrundbeleuchtung des Displays allmählich heller, und die folgenden Informationen werden für kurze Zeit angezeigt: Generatortyp, Firmware-Version und ggf. auch andere wesentliche Informationen. Während des normalen Betriebs zeigt der Generator die aktuell gemessenen Werte von Spannung und Strom sowie den Betriebsmodus Wenn der Generator im Normalbetrieb arbeitet, leuchtet die Begrenzungsanzeige nur auf, wenn eine Störung der Hochspannung auftritt, insbesondere wenn die Sollspannung oder der...
Page 18 CONTENTS Explanation of symbols ....................... 17 Introduction ......................... 17 Description and operation ....................17 Technical specifications ...................... 18 Commissioning ........................18 Functional check ......................... 22 CM5_QM_9752090135_NL_D_GB_F_IT_V2_2...
Page 19: Explanation Of Symbols
1. Explanation of symbols Warning Indicates special information to prevent injury or significant damage to the product. Attention Important information for making the most efficient use of the product and/or for preventing damage to the product. 2. Introduction This manual serves as a quick installation guide for simple use of the CM5 charging generator, corresponding to the Euro ChargeMaster (ECM).
Page 20: Technical Specifications
4. Technical specifications Required power supply: 100 – 240 V AC Supply voltage 50 – 60 Hz Frequency Current power Max. 240 W Environment: Industrial, internal use 0 – 55°C Temperature Installation Dust-free and vibration-free Protection class IP20 5. Commissioning Warning: Electrical installation must be carried out by a skilled electrical engineer according to the applicable national and local regulations.
Page 21 Switching the mains voltage on/off Switching on = Switch to position [ l ]. Switching off = Switch to position [ 0 ]. When switching on the generator, the limit indicator will flash for 2 seconds. After 2 seconds the background lighting on the display will slowly illuminate and information will be shown about the generator.
Page 22 Connecting the external high voltage on/off control signal In order to switch the high voltage of the generator on/off via an external control refer to section 5.7 in the full manual. The main screen The LCD display provides information about the status of the generator. This information is shown via texts and symbols.
Page 23 Increase the output voltage until the desired value is reached. Then set the output voltage approx. 10% higher to accommodate process fluctuations. Keyboard lock The keyboard on the CM5 can be locked. Simultaneously press the [◄] and [►] keys for about 1 second.
Page 24: Functional Check
6. Functional check After switching on the generator, the limit indicator light flashes for 1 to 2 seconds. The background lighting of the display then slowly illuminates and the following information is briefly displayed: the generator type, the firmware version, and in some cases other relevant information.
Page 25 SOMMAIRE Explication des symboles ....................24 Introduction ......................... 24 Description et fonctionnement .................... 24 Spécifications techniques ....................25 Mise en service ........................25 Vérification du fonctionnement .................... 30 CM5_QM_9752090135_NL_D_GB_F_IT_V2_2...
Page 26: Explication Des Symboles
1. Explication des symboles Avertissement Signale des informations particulières visant à empêcher toute blessure ou dommage important au produit. Attention Signale des informations importantes pour assurer l'utilisation la plus efficace du produit et/ou à prévenir tout dommage au produit. 2. Introduction Ce manuel est un guide d'installation rapide du générateur de charge CM5, qui correspond au système Euro ChargeMaster (ECM).
Page 27: Spécifications Techniques
4. Spécifications techniques Alimentation électrique requise: Tension d’alimentation 100 – 240 V AC 50 – 60 Hz Fréquence Intensité Max. 240 W Environnement: Utilisation Utilisation industrielle, interne 0 – 55°C Température Installation Sans poussière ni vibration Classe de protection IP20 5.
Page 28 Observation: La mise à la terre doit s'effectuer via le câble d'alimentation et le câble de mise à la terre externe branché sur le point de terre du générateur. Branchez le câble de mise à la terre externe à une pièce mise à la terre de la machine. Connectez les électrodes/barres de chargement au connecteur de sortie haute tension (voir sections 5 et 5.5 du manuel intégral).
Page 29 Configuration du générateur via le menu « Initial setup » (Configuration initiale) Le menu « Initial setup » (Configuration initiale), ou menu d'initialisation rapide, sert à configurer rapidement le générateur. Le générateur peut être utilisé immédiatement après sa configuration. L'affichage de la mention «...
Page 30 Écran principal L'écran LCD fournit des informations sur l'état du générateur. Ces informations sont affichées à l'aide de texte et de symboles. L'écran principal du générateur affiche la tension et le courant actuellement mesurés, ainsi que le mode d'utilisation. Les textes sont affichés sur le côté gauche de l'écran et les symboles sur le côté...
Page 31 Verrouillage du clavier Le clavier du CM5 peut être verrouillé. Appuyez simultanément sur les touches [◄] et [►] pendant environ 1 seconde. Le symbole « » s'affiche à l'écran. Le clavier est à présent verrouillé. Lorsque le clavier est verrouillé, il est impossible de modifier la valeur du point de consigne du générateur.
Page 32: Vérification Du Fonctionnement
6. Vérification du fonctionnement Après la mise sous tension du générateur, l'indicateur de limite clignote pendant 1 à 2 secondes. Le rétro-éclairage de l'écran s'éclaire doucement et les informations suivantes s'affichent brièvement : le type de générateur, la version du micrologiciel et, dans certains cas, d'autres informations adéquates.
Page 33 INDICE Descrizione dei simboli ....................... 32 Introduzione ........................32 Descrizione e funzionamento ....................32 Specifiche tecniche ......................33 Messa in funzione ....................... 33 Controllo funzionale ......................37 CM5_QM_9752090135_NL_D_GB_F_IT_V2_2...
Page 34: Descrizione Dei Simboli
1. Descrizione dei simboli Avvertenza Fornisce informazioni speciali per prevenire lesioni alle persone o danni significativi al prodotto. Attenzione Informazioni importanti per un uso efficiente del prodotto e/o per prevenire danni all'apparecchiatura. 2. Introduzione Questo manuale è inteso come una guida rapida di installazione per un uso agevole del generatore di carica CM5, corrispondente alla serie Euro ChargeMaster (ECM).
Page 35: Specifiche Tecniche
4. Specifiche tecniche Alimentazione richiesta: 100 – 240 V AC Tensione di alimentazione 50 – 60 Hz Frequenza Corrente di alimentazione Max. 240 W Ambiente: Industriale, uso interno 0 – 55°C Temperatura Installazione In assenza di polvere e vibrazioni Classe di protezione IP20 5.
Page 36 Collegare gli elettrodi / le barre di carico al connettore di uscita HV (vedere il manuale esteso, capitoli 5 e 5.5). Attivazione/disattivazione tensione della rete elettrica Attivazione = Posizione [ l ]. Disattivazione = Posizione [ 0 ]. Quando si accende il generatore, l'indicatore di limite lampeggia per 2 secondi. Dopo 2 secondi la retroilluminazione del display si accende lentamente e mostra le informazioni relative al generatore.
Page 37 Mediante i tasti [ ] / [ ], selezionare finché l'opzione corretta non lampeggia sullo schermo. Si può scegliere di attivare la tensione di uscita in modo “Continuous” ( continuo ) o di attivare e disattivare la tensione di uscita tramite l'ingresso hardware “External” ( esterno ). Quindi ...
Page 38 Modifica del Voltage Setpoint (punto di regolazione della tensione ). Nota: Evitare tensioni di output alte non necessarie; si potrebbe verificare un cortocircuito sugli elettrodi o sulle barre di carica. Ciò può pregiudicare l'affidabilità e il funzionamento corretto del processo di carica. Premere il tasto [ ] / [ ].
Page 39: Controllo Funzionale
6. Controllo funzionale Dopo aver acceso il generatore, la spia dell'indicatore di limite lampeggia per 1 - 2 secondi. Successivamente, l'illuminazione di sfondo del display si accende gradualmente, e il generatore visualizza brevemente l'identificazione del tipo, la versione di firmware e le eventuali informazioni collegate.

This manual is also suitable for:

Simco cm5-30 Simco cm5-60
