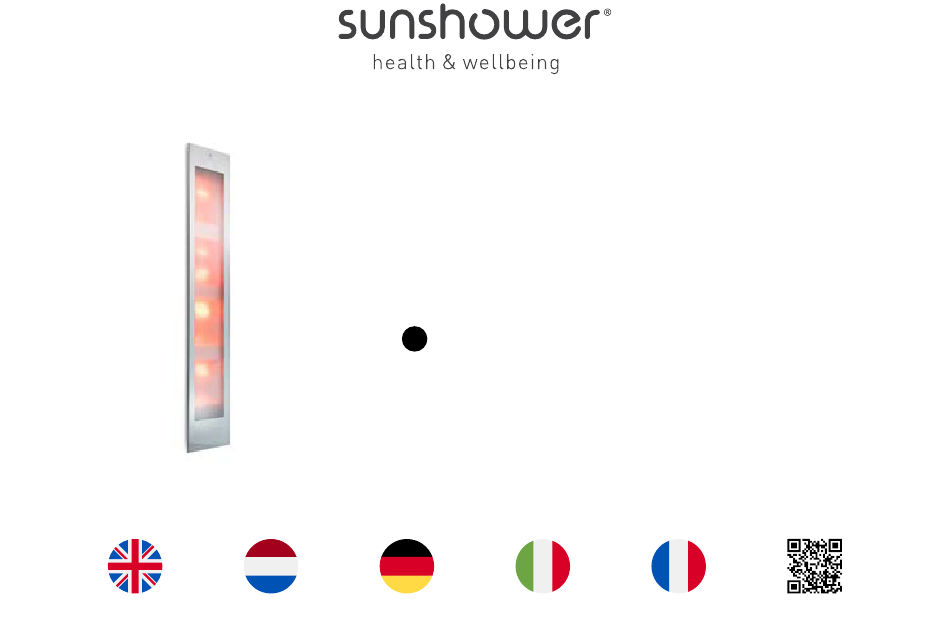

DELUXE
WHITE / BLACK / ORGANIC GREY
INSTALLATION GUIDE
PART
I
- PREPARATION
INSTALLATION
VIDEO
P. 2
P. 15
P. 28
P. 41
P. 54
SCAN ME!

Advertisement

loading
Need help?

Need help?

Do you have a question about the Deluxe White and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sunshower Deluxe White

Summary of Contents for Sunshower Deluxe White

  • Page 1 DELUXE WHITE / BLACK / ORGANIC GREY INSTALLATION GUIDE PART - PREPARATION INSTALLATION VIDEO P. 2 P. 15 P. 28 P. 41 P. 54 SCAN ME!
  • Page 2 DELUXE WHITE / BLACK / ORGANIC GREY INSTALLATION GUIDE PART - PREPARATION...
  • Page 3 COMPONENTS MAY ONLY BE CARRIED OUT BY A QUALIFIED QUALIFIED INSTALLERS. THE ELECTRICAL CONNECTION OF ELECTRICIAN. THE INSTALLATION AND ELECTRICAL SUNSHOWER COMPONENTS CAN ONLY BE CARRIED OUT BY CONNECTION OF THE SUNSHOWER INSTALLATION MUST QUALIFIED ELECTRICIANS. SUNSHOWER IS NOT LIABLE FOR BE CARRIED OUT IN ACCORDANCE WITH THE APPLICABLE DAMAGE CAUSED BY INCORRECT INSTALLATION.
  • Page 4 DECLARATION OF CONFORMITY Sunshower B.V., Hoogoorddreef 63-65, 1101 BB Amsterdam (The Netherlands) hereby declares, under our sole responsibility, that the Sunshower DELUXE is in accordance with the conditions of the following directives: • Low-Voltage Directive 2014/35/EU • Directive 2014/30/EU for Electromagnetic compatibility of the European Parliament And is in conformity with the following standards: •...
  • Page 5 PREPARATION BOX CONTENT IN THE BOX □ Installation bag □ Gusset plates □ Connection sleeves □ Glasses NOT INCLUDED □ MS Polymer □ Measuring tape □ Screwdriver ( + ) □ Spirit level □ Screws □ Ventilation ducts (round/ rectangular), max. 3 m □...
  • Page 6 PREPARATION DIMENSIONS INSTRUCTIONS Make the recess in the wall according to the dimensions shown. REQUIRED TOOLS □ Measuring tape □ Spirit level 300 MM 1850 MM 100 MM 450 MM MIN 165 MM P9 / P10 INSTALLATION GUIDE DELUXE | PART I | P1071 REV N...
  • Page 7 Use a YMvK cable of at least 2.5 mm and a equipotential bonding cable of 6 mm without PVC pipe or 2.5 with PVC pipe. The Sunshower should be connected to its own 230V~ 50Hz circuit fitted with a residual current circuit breaker (RCD 30mA) and a 16A fuse.
  • Page 8 GENERAL CONSTRUCTION NON-RETURN VALVES: GUIDELINES: Non-return valves must be installed • All Sunshower appliances must if the air for your Sunshower is be installed with ventilation extracted from a humid area, ducts e.g. from the outside or from the •...
  • Page 9 INSTALLATION DRY AREA INSTRUCTIONS Feed Install ventilation ducts measuring at least Ø100 mm or 110 x 54 mm with Exhaust a maximum length of 3 m (both feed and exhaust). The ventilation feed Back wall space must be at least 12 m Optional insulation In this case, non-return valves are not mandatory.
  • Page 10 INSTALLATION HUMID AREA INSTRUCTIONS Feed Install ventilation ducts measuring at least Ø100 mm or 110 x 54 mm with Exhaust a maximum length of 3 m (both feed and exhaust). The ventilation feed Non-return valves space must be at least 12 m Back wall In this case, non-return valves are mandatory.
  • Page 11 INSTALLATION WALL FRAME INSTRUCTIONS Fold the upper gusset plate as shown Fold the lower gusset plate as shown, depending on the side where the ventilation supply is to be installed Mount both gusset plates at the top and bottom of the frame as indicated, using the screws provided REQUIRED TOOLS...
  • Page 12 INSTALLATION WALL FRAME INSTRUCTIONS Completely finish the wall before placing the frame; this gives the best result. Then install the frame: Apply sealant to the rear of the wall frame, around the complete periphery Screw the frame to the wall on both sides REQUIRED TOOLS □...
  • Page 13 INSTALLATION WALL FRAME Make sure that the frames are mounted in the wall, instead of flush with the wall. This is to guarantee a watertight seal around the Sunshower. INSTALLATION GUIDE DELUXE | PART I | P1071 REV N...
  • Page 14 INSTALLATION WALL FRAME INSTRUCTIONS Attach the connection sleeves to the gusset plates using the push-in rivets. Fold the lips of the connection sleeves back and slide them into the ventilation ducts. You have now completed part 1 of the installation process. Leave the sealant to dry for 24 hours before starting part 2.
  • Page 15 DELUXE WHITE / BLACK / ORGANIC GREY INSTALLATIEHANDLEIDING DEEL - VOORBEREIDING...
  • Page 16 OVEREENSTEMMING MET DE GELDENDE INTERNATIONALE IS NIET AANSPRAKELIJK VOOR SCHADE VEROORZAAKT DOOR EN NATIONALE NORMEN EN RICHTLIJNEN (BIJVOORBEELD ONJUISTE INSTALLATIE. VOOR NEDERLAND: NEN 1010 – 701). DE SUNSHOWER MOET WORDEN BEVEILIGD DOOR EEN APARTE AARDLEKSCHAKELAAR (RCD) (ZIE ELEKTRISCHE AANSLUITING). Sunshower B.V.
  • Page 17 • EN61000-6-1:2019 • EN61000-3-3:2013 • EN61000-3-2:2014 Dit Sunshower product is IPX5 gekeurd en speciaal ontwikkeld voor gebruik en installatie in de douche (zone 1). Nederland, Amsterdam, 1 jan 2020 Ondertekend voor en namens: Sunshower B.V. Hoogoorddreef 63-65 1101 BB Amsterdam...
  • Page 18 VOORBEREIDING ONDERDELEN DOOS IN DE DOOS □ Installatiezakje □ Schetsplaten □ Aansluitmoffen □ Brillen NIET MEEGELEVERD □ Kitspuit □ Rolmaat □ Schroevendraaier ( + ) □ Waterpas □ Schroeven □ Ventilatiekanalen (rond/ rechthoekig), max. 3 m □ Kanaalbeugels □ Ventilatieroosters □...
  • Page 19 VOORBEREIDING BEMATING INSTRUCTIES Construeer de uitsparing in de muur volgens de getoonde afmetingen. BENODIGDHEDEN □ Rolmaat □ Waterpas 300 MM 1850 MM 100 MM 450 MM MIN 165 MM ZIE P22 / P23 INSTALLATIEHANDLEIDING DELUXE | DEEL I | P1071 REV N...
  • Page 20 Zorg voor een YMvK-kabel van minimaal 2,5mm en een potentieelvereffeningskabel van zonder PVC-buis of 2,5mm met PVC-buis. De Sunshower moet worden aangesloten op een eigen 230V~ 50Hz groep voorzien van een aardlekschakelaar (30mA) met een 16A zekering. ALLE ELEKTRISCHE WERKZAAMHEDEN...
  • Page 21 Het installeren van terugslagkleppen • Alle inbouwapparaten van is verplicht wanneer de lucht voor Sunshower dienen geïnstalleerd uw Sunshower uit een vochtige te worden met ventilatiekanalen ruimte gehaald wordt, bijvoorbeeld • Ventilatietoe- en afvoer mogen van buiten of uit de badkamer. Zie...
  • Page 22 INSTALLATIE DROGE RUIMTE INSTRUCTIES Aanvoer Leg ventilatiekanalen aan van minimaal Ø100 mm of 110x54 Afvoer mm met een maximale lengte van 3 m (zowel aan- als afvoer). Achterwand De ventilatieruimte toevoer dient minimaal 12 m te zijn. Optionele isolatie Terugslagkleppen zijn in dit geval Wand constructie niet verplicht.
  • Page 23 INSTALLATIE VOCHTIGE RUIMTE INSTRUCTIES Aanvoer Leg ventilatiekanalen aan van minimaal Ø100 mm of 110x54 Afvoer mm met een maximale lengte van 3 m (zowel aan- als afvoer). Terugslagkleppen De ventilatieruimte toevoer dient minimaal 12 m te zijn. Achterwand Terugslagkleppen zijn in dit geval Optionele isolatie wel verplicht.
  • Page 24 INSTALLATIE INSTALLATIE FRAME INSTRUCTIES Vouw de bovenste schetsplaat zoals aangegeven Vouw de onderste schetsplaat zoals aangegeven, afhankelijk van de zijde waar de ventilatietoevoer gaat komen Monteer beide schetsplaten aan de onder- en bovenkant van het frame zoals aangegeven met bijgeleverde schroeven BOVEN BENODIGDHEDEN □...
  • Page 25 INSTALLATIE INSTALLATIE FRAME INSTRUCTIES Werk de wand volledig af voordat het frame geplaatst wordt, op deze manier bereikt u het mooiste resultaat. Installeer vervolgens het frame: Breng rondom kit aan op de achterzijde van het wandframe Schroef het frame vast in de (voorzet)muur aan beide zijkanten BENODIGDHEDEN...
  • Page 26 INSTALLATIE INSTALLATIE FRAME Let erop dat het frame op de muur gemonteerd wordt, in plaats van gelijk met de muur. Dit om de waterdichtheid van de Sunshower te garanderen. INSTALLATIEHANDLEIDING DELUXE | DEEL I | P1071 REV N...
  • Page 27 INSTALLATIE INSTALLATIE FRAME INSTRUCTIES Sluit de aansluitmoffen aan op de schetsplaten met behulp van de druknagels. Vouw de lippen van de aansluitmoffen om en schuif de aansluitmoffen in de ventilatiekanalen. Deel 1 van de installatie is klaar. Laat de kit 24 uur drogen alvorens met deel 2 te beginnen.
  • Page 28 DELUXE WHITE / BLACK / ORGANIC GREY INSTALLATIONSHANDBUCH TEIL - VORBEREITUNG...
  • Page 29 FÜR SCHÄDEN DURCH NICHT FACHGERECHTE MONTAGE AUFSTELLORT GELTENDEN INTERNATIONALEN UND HAFTET SUNSHOWER NICHT. NATIONALEN NORMEN UND RICHLINIEN, WIE Z.B. DIN VDE 0100, ERFOLGEN. DER SUNSHOWER MUSS ÜBER EINEN SEPARATEN, BAUSEITIG VORZUSEHENDEN FEHLERSTROM- SCHUTZSCHALTER (RCD) ABGESICHERT WERDEN (SIEHE ELEKTROANSCHLUSS). Sunshower B.V.
  • Page 30 • EN61000-6-1:2019 • EN61000-3-3:2013 • EN61000-3-2:2014 Dieses Sunshower-Produkt ist IPX5-zertifiziert und wurde speziell für die Verwendung und Installation in der Dusche (Zone 1) entwickelt. Niederlande, Amsterdam, 1 jan 2020 Unterzeichnet für und im Namen von: Sunshower B.V. Hoogoorddreef 63-65 1101 BB Amsterdam Niederlande M.
  • Page 31 VORBEREITUNG DOSENTEILE IN DER DOSE □ Installationsbeutel □ Eckbleche □ Anschlussmuffen □ Brillen NICHT IM LIEFERUMFANG ENTHALTEN □ MS Polymer □ Maßband □ Schraubendreher ( + ) □ Wasserwaage □ Schrauben □ Lüftungskanäle (rund/ rechteckig), max. 3 m □ Kanalhalterungen □...
  • Page 32 VORBEREITUNG DIMENSION ANWEISUNGEN Konstruieren Sie die Aussparung in der Wand entsprechend den angegebenen Abmessungen. ARBEITSMATERIALIEN □ Maßband □ Wasserwaage 300 MM 1850 MM 100 MM 450 MM MIN 165 MM P35 / P36 SIEHE INSTALLATIONSHANDBUCH DELUXE | TEIL I | P1071 REV N...
  • Page 33 ANWEISUNGEN Sie benötigen ein NYM-J Kabel 3x2,5mm2 und ein Potentialausgleichskabel von 6mm2 ohne PVC-Schlauch oder 2,5mm2 mit PVC-Schlauch. Die Sunshower wird mit einem FI-Schalter, von 230V~ 50Hz und einer 16A Sicherung an eine eigene Gruppe angeschlossen. SÄMTLICHE ELEKTROARBEITEN SIND DURCH EINE KOZESSIONIERTE ELEKTRO-FACHKRAFT GEMÄSS DEN...
  • Page 34 Alle Sunshower-Geräte Der Einbau von Rückschlagventilen müssen mit Lüftungskanälen ist zwingend erforderlich, wenn ausgestattet sein die Luft für Ihre Sunshower aus • Die Be- und Entlüftung darf einem feuchten Bereich abgesaugt maximal 3 m betragen wird, z.B. von außen oder aus •...
  • Page 35 INSTALLATION TROCKENER RAUM ANWEISUNGEN Zufuhr Verlegen Sie Lüftungskanäle von mindestens Ø100 mm oder 110x54 Abfuhr mm mit einer maximalen Länge von 3 m (sowohl Zu- als auch Abfuhr). Rückwand Für den runden Lüftungskanal Ø100 mm können Sie z.B. ein Alu- Flexrohr Optionale Isolierung verwenden.
  • Page 36 INSTALLATION FEUCHTER RAUM ANWEISUNGEN Zufuhr Verlegen Sie Lüftungskanäle von mindestens Ø100 mm oder 110x54 Abfuhr mm mit einer maximalen Länge von 3 m (sowohl Zu- als auch Abfuhr). Rückschlagventile Für den runden Lüftungskanal Ø100 mm können Sie z.B. ein Alu- Flexrohr Rückwand verwenden.
  • Page 37 INSTALLATION INSTALLATION RAHMEN ANWEISUNGEN Falten Sie das obere Eckblech wie abgebildet Falten Sie das untere Eckblech wie abgebildet, je nachdem, auf welcher Seite die Lüftungsversorgung installiert werden soll Montieren Sie beide Eckbleche, wie angegeben, mithilfe der mitgelieferten Schrauben oben und unten am Rahmen. OBEN ARBEITSMATERIALIEN □...
  • Page 38 INSTALLATION INSTALLATION RAHMEN ANWEISUNGEN Stellen Sie die Wand komplett fertig, bevor Sie den Rahmen platzieren, so erzielen Sie das beste Ergebnis. Montieren Sie dann den Rahmen: Tragen Sie auf der Rückseite des Wandrahmens eine Rundumversiegelung auf Schrauben Sie den Rahmen beidseitig in die (Ständer-)Wand ARBEITSMATERIALIEN □...
  • Page 39 INSTALLATION INSTALLATION RAHMEN Achten Sie darauf, dass der Rahmen auf der Fliese montiert wird, anstatt bündig mit der Fliese. Dies dient dazu, die Wasserdichtigkeit der Sunshower zu gewährleisten. INSTALLATIONSHANDBUCH DELUXE | TEIL I | P1071 REV N...
  • Page 40 INSTALLATION INSTALLATION RAHMEN ANWEISUNGEN Verbinden Sie die Anschlussmuffen mit den Eckblechen mithilfe der Drucknieten. Falten Sie die Lippen der Anschlussmuffen und schieben Sie die Anschlussmuffen in die Lüftungskanäle. Teil 1 der Installation ist fertig. Lassen Sie die Versiegelung 24 Stunden trocknen, bevor Sie mit Teil 2 beginnen.
  • Page 41 DELUXE WHITE / BLACK / ORGANIC GREY MANUALE DI INSTALLAZIONE PARTE - PREPARAZIONE...
  • Page 42 LEGGERE ATTENTAMENTE QUESTE ISTRUZIONI PRIMA DI LE CONNESSIONI ELETTRICHE DEI COMPONENTI PROCEDERE CON L’INSTALLAZIONE. L’INSTALLAZIONE PUÒ SUNSHOWER DEVONO ESSERE FATTA DA UN ESSERE FATTA SOLO DA UN PROFESSIONISTA QUALIFICATO. PROFESSIONISTA QUALIFICATO. L’INSTALLAZIONE E LA EL CONNESSIONI ELETTRONICHE DEL SUNSHOWER DEVONO CONNESSIONE DEL SUNSHOWER DEVONE ESSERE FATTA ESSERE FATTA UN ELETTRICISTA QUALIFICATO.
  • Page 43 DICHIARAZIONE DI CONFORMITÀ Sunshower B.V., Hoogoorddreef 63-65, 1101 BB Amsterdam (Paesi Bassi) dichiara, sotto la propria responsabilità, che il prodotto Sunshower DELUXE stato fabbricato secondo i requisiti delle seguenti direttive: • Direttiva LVD 2014/35/EU • Direttiva 2014/30/EU per compatibilità Elettromagnetica della Comunità Europea E in conformità...
  • Page 44 PREPARAZIONE CONTENUTO DELLA SCATOLA NELLA SCATOLA □ Sacchetto di installazione □ Piastre □ Giunti di chiusura □ Occhiali NON INCLUSO □ S igillante □ Metro □ Cacciavite ( + ) □ Livella □ Viti □ Canali di ventilazione (tondi/rettangolari), max □...
  • Page 45 PREPARAZIONE DIMENSIONE ISTRUZIONI Tracciare l’intercapedine nel muro seguendo le dimensioni indicate. STRUMENTI RICHIESTI □ Metro □ Livella 300 MM 1850 MM 100 MM 450 MM MIN 165 MM P48 / P49 VEDERE MANUALE DI INSTALLAZIONE DELUXE | PARTE I | P1071 REV N...
  • Page 46 2,5 mm² e un cavo di collegamento equipotenziale di 6 mm² senza guaina in PVC o di 2,5 mm² con guaina in PVC. La Sunshower deve essere collegata a un gruppo provvisto di interruttore differenziale, con 230V~50Hz e fusibile da 16A.
  • Page 47 Le valvole di non ritorno devono • Tutti gli apparecchi Sunshower essere installate se l’aria per devono essere installati con il Sunshower viene estratta da condotti di ventilazione un’area umida, ad es. dall’esterno • L’alimentazione e lo scarico della o dal bagno. Per le istruzioni, fare ventilazione possono avere un riferimento all’immagine e alle...
  • Page 48 INSTALLAZIONE AREA ASCIUTTA ISTRUZIONI Alimentazione Installare tubi di ventilazione di almeno Ø100 mm o 110x54 mm, di Carico lunghezza massima di 3 m (sia per l’alimentazione che per lo scarico). Parete di fondo L’area di ventilazione deve essere di almeno 12 m Isolamento opzionale Le valvole di non ritorno, in questo Costruzione di pareti...
  • Page 49 INSTALLAZIONE AREA UMIDA ISTRUZIONI Alimentazione Installare tubi di ventilazione di almeno Ø100 mm o 110x54 mm, di Carico lunghezza massima di 3 m (sia per l’alimentazione che per lo scarico). Valvole di non ritorno L’area di ventilazione deve essere di almeno 12 m Parete di fondo Le valvole di non ritorno, in questo...
  • Page 50 INSTALLAZIONE TELAIO A MURO ISTRUZIONI Piegare la piastra superiore come indicato Piegare la piastra inferiore come indicato, a seconda del lato in cui si trova la bocchetta di ventilazione Montare entrambe le piastre sulla parte superiore e inferiore del telaio come indicato, utilizzando le viti fornite PARTE SUPERIORE STRUMENTI RICHIESTI...
  • Page 51 INSTALLAZIONE TELAIO A MURO ISTRUZIONI Rifinire completamente la parete prima di posizionare il telaio, in modo da ottenere un risultato ottimale. Quindi installare il telaio: Applicare il sigillante lungo il perimetro del telaio sulla parete Avvitare il telaio sulla parete (anteriore), da entrambi i lati REQUIRED TOOLS □...
  • Page 52 INSTALLAZIONE TELAIO A MURO Assicurarsi che i telai siano montati sulla parete anziché a filo con il muro. Questo per garantire la tenuta stagna della Sunshower. MANUALE DI INSTALLAZIONE DELUXE | PARTE I | P1071 REV N...
  • Page 53 INSTALLAZIONE TELAIO A MURO ISTRUZIONI Collegare i giunti di chiusura alle piastre utilizzando i rivetti a pressione. Piegare i bordi dei giunti di chiusura e farli scorrere nei tubi di ventilazione. La parte 1 dell’installazione è terminata. Lasciare asciugare il sigillante per 24 ore prima di iniziare la parte 2.
  • Page 54 DELUXE WHITE / BLACK / ORGANIC GREY MANUEL D’INSTALLATION PARTIE - PRÉPARATION...
  • Page 55 ÉLECTRIQUE DE L’INSTALLATION DE DOUCHE SOLAIRE DE DOUCHE SOLAIRE NE PEUT ÊTRE EFFECTUÉ QUE DOIVENT ÊTRE EFFECTUÉS CONFORMÉMENT AUX NORMES PAR DES ÉLECTRICIENS QUALIFIÉS. SUNSHOWER N’EST ET DIRECTIVES INTERNATIONALES ET NATIONALES PAS RESPONSABLE DES DOMMAGES CAUSÉS PAR UNE APPLICABLES. LA DOUCHE SOLAIRE DOIT ÊTRE PROTÉGÉE INSTALLATION INCORRECTE.
  • Page 56 EN61000-6-1:2019 • EN61000-3-3:2013 • EN61000-3-2:2014 Ce produit Sunshower est certifié IPX5 et spécialement développé pour une utilisation et une installation dans la douche (zone 1). Les Pays-Bas, Amsterdam, 1 jan 2020 Signé pour et au nom de: Sunshower B.V. Hoogoorddreef 63-65...
  • Page 57 PRÉPARATION COMPOSANTS DE LA BOÎTE DANS LA BOÎTE □ Sachet d’installation □ Goussets en tôle □ Manchons de raccordement □ Lunettes NON INCLUS □ Mastic □ Mètre ruban □ Tournevis ( + ) □ Niveau □ Vis □ Conduits de ventilation (ronds/rectangulaires), max.
  • Page 58 PRÉPARATION DIMENSIONS INSTRUCTIONS Pratiquez l’évidement dans le mur en respectant les dimensions indiquées. MATÉRIEL NÉCESSAIRE □ Mètre ruban □ Niveau 300 MM 1850 MM 100 MM 450 MM MIN 165 MM P61 / P62 VOIR MANUEL D’INSTALLATION DELUXE | PARTIE I | P1071 REV N...
  • Page 59 2,5 mm² et un câble de liaison équipotentielle de 6 mm² sans tuyau en PVC ou de 2,5 mm² avec tuyau en PVC. Le Sunshower doit de être relié à un circuit propre de 230 V et 50 Hz équipé d’un interrupteur à courant différentiel résiduel et d’un fusible...
  • Page 60 DIRECTIVES GÉNÉRALES DE CLAPETS ANTIRETOURS: CONSTRUCTION: Des clapets antiretour doivent être • Tous les appareils Sunshower installés si l’air de votre douche doivent être installés avec des solaire est extrait d’un endroit conduits de ventilation. humide, par exemple de l’extérieur •...
  • Page 61 INSTALLATION ENVIRONNEMENT SEC INSTRUCTIONS Alimentation Installez des conduits de ventilation de Ø100 mm ou de 110 x 54 mm au Évacuation minimum ne dépassant pas 3 m de long (aussi bien pour l’alimentation Paroi arrière que pour l’évacuation). L’alimentation de la ventilation doit disposer d’un Isolation en option espace de 12 m³...
  • Page 62 INSTALLATION ENVIRONNEMENT HUMIDE INSTRUCTIONS Alimentation Installez des conduits de ventilation de Ø100 mm ou de 110 x 54 mm au Évacuation minimum ne dépassant pas 3 m de long (aussi bien pour l’alimentation Clapets antiretours que pour l’évacuation). L’alimentation de la ventilation doit disposer d’un Paroi arrière espace de 12 m³...
  • Page 63 INSTALLATION CADRE DE LA PAROI INSTRUCTIONS Pliez le gousset en tôle supérieur comme indiqué Pliez le gousset en tôle inférieur comme indiqué, en fonction du côté de l’alimentation en ventilation Montez les goussets en tôle sur la partie supérieure et inférieure du cadre à...
  • Page 64 INSTALLATION CADRE DE LA PAROI INSTRUCTIONS Préparez entièrement la paroi avant d’installer les cadres afin d’obtenir le résultat le plus élégant. Ensuite, installez les cadres : Appliquez du mastic tout autour de la face arrière des cadres de la paroi Vissez les cadres à...
  • Page 65 INSTALLATION CADRE DE LA PAROI Veillez à ce que les cadres soient montés sur le mur et non encastrés dans ce dernier. Ceci permet de garantir l’étanchéité du Sunshower. MANUEL D’INSTALLATION DELUXE | PARTIE I | P1071 REV N...
  • Page 66 INSTALLATION CADRE DE LA PAROI INSTRUCTIONS Raccordez les manchons sur les goussets en tôle à l’aide des rivets à pousser. Pliez les lèvres des manchons de raccordement et faites- les glisser dans les conduits de ventilation. Vous avez terminé la première partie de l’installation.
