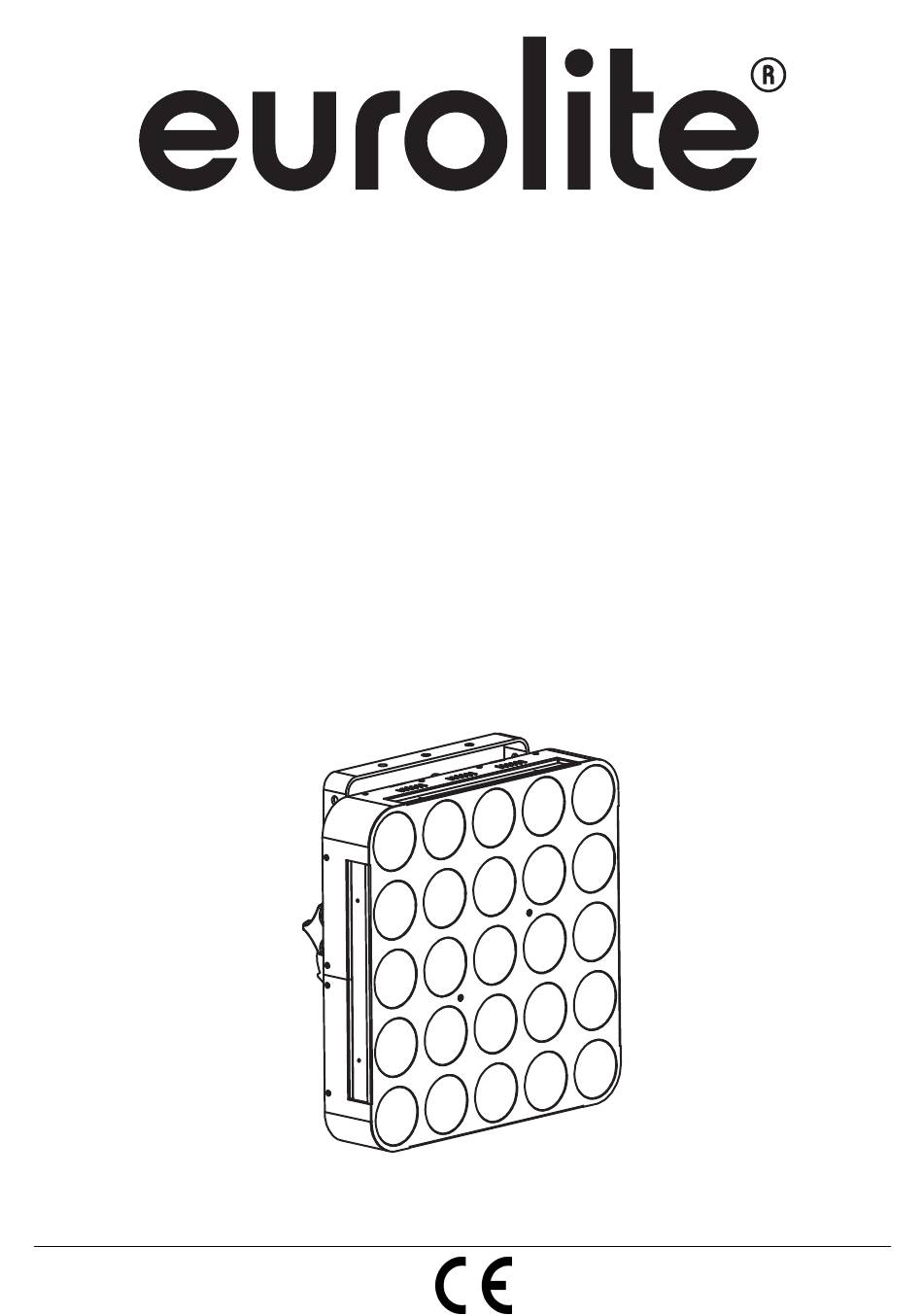

BEDIENUNGSANLEITUNG
USER MANUAL
LED PMC-25x10W
COB RGB 25°
Für weiteren Gebrauch aufbewahren!
©
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Reproduction prohibited!

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LED PMC-25x10W COB RGB 25 and is the answer not in the manual?

Questions and answers

Related Manuals for EuroLite LED PMC-25x10W COB RGB 25

Summary of Contents for EuroLite LED PMC-25x10W COB RGB 25

  • Page 1 BEDIENUNGSANLEITUNG USER MANUAL LED PMC-25x10W COB RGB 25° Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!

  • Page 2: Table Of Contents

    Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 41606390 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/33 00080497, Version 1.0...

  • Page 3: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED PMC-25x10W COB RGB 25° entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Page 4 Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen. Den Netzstecker immer als letztes einstecken.

  • Page 5: Bestimmungsgemäße Verwendung

    BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100 - 240 V, 50/60 Hz~ Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z.

  • Page 6: Gerätebeschreibung

    GERÄTEBESCHREIBUNG Features COB Matrix Leuchte für Clubs Bedienbar im Standalone-Modus über Steuereinheit mit LCD-Anzeige oder im DMX Modus über • jeden handelsüblichen DMX-Controller (belegt max. 79 Kanäle) 3, 4, 5, 75, 78 oder 79 DMX-Kanäle wählbar für verschiedene Anwendungsmöglichkeiten • Unterstützt RDM (Remote Device Management) •...

  • Page 7: Installation

    INSTALLATION Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.

  • Page 8: Anschluss An Den Dmx-512 Controller

    Es dürfen nur Sicherungsseile und Schnellverbindungsglieder gemäß DIN 56927, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden. Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw.

  • Page 9: Master/Slave-Betrieb

    Es befindet sich an der Rückseite der Geräte eine Neutrik PowerCon Buchse (Power Out). Verbinden Sie den Ausgang mit dem Netzanschluss des nächsten Gerätes bis alle Geräte angeschlossen sind. Bitte beachten: Es dürfen max. 8 EUROLITE LED PMC-25x10W COB RGB 25° in Reihe betrieben werden. Nach jeweils 8 Geräten muss erneut die Spannungsversorgung angeschlossen werden.

  • Page 10: Bedienung

    Feste Farben / Interne Programme Ein Chaser ist eine Aneinanderreihung von verschiedener Schritte, die nacheinander in einer Schleife abgespielt werden. Mit der LED PMC-25x10W COB RGB 25° lassen sich bis zu 13 verschiedene Chaser plus feste Farben auswählen. Einstellung der Farben: Um die gewünschte Farbe einzustellen, drücken Sie die MODE-Taste und wählen Sie 1.
  • Page 11 Blackout, rot-grün-blau-gelb-cyan-violett-weiß; 1. Statische Farben CL: RGB Flash 00 - 99 2. Dream Sieben Farben "träumen" 3. Meteor Sieben Farben "fließen" 4. Fade Sieben Farben Überblendung 5. Change Sieben Farben Wechsel 6. Flow 1 Sieben Farben "chase" in 1 Richtung 7.

  • Page 12: Dmx Modus

    Gerät auf Signale vom Controller reagiert. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED PMC-25x10W COB RGB 25° über Ihren Controller ansteuern. Dabei hat jeder DMX-Kanal eine andere Belegung mit verschiedenen Eigenschaften. Achtung: Am letzten Projektor muss die DMX-Leitung durch einen 120 Ω...

  • Page 13: Dmx-Protokoll

    Die Werte der jeweiligen Kanal Belegungen entnehmen Sie bitte folgenden Tabellen des DMX Protokolls: DMX-Protokoll Die LEDs des Gerätes sind in jeweils 25 Spots (Segmente) aufgeteilt, die in den folgenden verschieden Modi gesteuert werden können. 3-Kanal-Modus: Alle 25 Segmente werden zusammen gesteuert Kanal: Wert: Funktion:...
  • Page 14 78-Kanal-Modus : Je Segment als 1 Gruppe, 25 Gruppen insgesamt CH 1 CH 2 CH 3 CH 4 CH 5 CH 6 CH 78 0 - 15 Dimmer 16 - 23 (0-255) (0-255) (0-255) (0-255) 24 – 31 32 – 39 40 –...
  • Page 15 79-Kanal-Modus : Je Segment als 1 Gruppe, 25 Gruppen insgesamt CH 1 CH 2 CH 3 CH 4 CH 5 CH 6 CH 78 0 - 15 Dimmer 16 - 23 (0-255) (0-255) (0-255) (0-255) 24 – 31 32 – 39 40 –...
  • Page 16 Wert Pattern 16/33 00080497, Version 1.0...

  • Page 17: Reinigung Und Wartung

    REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile.
  • Page 18 EUROLITE TPC-10 Klammer, schwarz 59006858 Saveking Sicherungsseil 3x600 schwarz 58010252 EUROLITE TH-150 Theaterhaken, silber 58000735 EUROLITE TH-150S Theaterhaken, schwarz 58000736 EUROLITE DMX Operator 192 Controller 70064520 EUROLITE LED PC-Control 512 51860150 EUROLITE LED PC-Control 1024 51860160 EUROLITE LED SAP-512 Standalone-Player 51860152...

  • Page 19: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED PMC-25x10W COB RGB 25°. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.

  • Page 20: Operating Determinations

    This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or power outlets can lead to the destruction of the device and to mortal electrical shock. Always plug in the power plug last.

  • Page 21: Description Of The Device

    shocks. When using smoke machines, make sure that the device is never exposed to the direct smoke jet and is installed in a distance of 0.5 meters between smoke machine and device. The room must only be saturated with an amount of smoke that the visibility will always be more than 10 meters. The ambient temperature must always be between -5°...

  • Page 22: Overview

    Overview 1. Attachment eyelet 2. Mounting bracket 3. Fixation screws 4. LCD display with operating buttons 5. Ventilation fans 6. Fuse 7. Power supply and Power out via Neutrik PowerCon sockets 8. DMX IN and DMX OUT, 3-pin 9. DMX IN and DMX OUT, 5-pin INSTALLATION Overhead rigging DANGER TO LIFE!

  • Page 23: Dmx-512 Connection / Connection Between Fixtures

    Procedure: The device should be installed outside areas where persons may walk by or be seated. IMPORTANT! OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including (but not limited to) calculating working load limits, installation material being used, and periodic safety inspection of all installation material and the device.

  • Page 24: Master/Slave Operation

    Occupation of the XLR-connection: If you are using controllers with this occupation, you can connect the DMX-output of the controller directly with the DMX-input of the first fixture in the DMX-chain. If you wish to connect DMX-controllers with other XLR-outputs, you need to use adapter-cables. Building a serial DMX-chain: Connect the DMX-output of the first fixture in the DMX-chain with the DMX-input of the next fixture.

  • Page 25: Connection Between Devices

    On the rear panel, there is a Neutrik PowerCon socket (Power Out). Connect the output with the input of the next fixture until all fixtures are connected. Please note: A maximum of 8 EUROLITE LED PMC-25x10W COB RGB 25° may be linked together. After every 8 devices, the fixtures must have a renewed connection with the power mains.
  • Page 26 Blackout, red-green-blue-yellow-cyan-purple-white; 1. Static colors CL: RGB Flash 00 - 99 2. Dream Seven color dreaming 3. Meteor Seven color flow 4. Fade Seven color fade 5. Change Seven color change 6. Flow 1 Seven color chase in 1 direction 7.

  • Page 27: Dmx Mode

    LED PMC-25x10W COB RGB 25° will respond to the controller. Controlling: After having addressed the LED PMC-25x10W COB RGB 25°, you may now start operating it via your lighting controller. Every DMX-channel has a different occupation with different features.
  • Page 28 3-channel mode: All 25 segments are controlled together Channel: Value: Function: CH 1 000-255 Red (0 - 100 %) CH 2 000-255 Green (0 - 100 %) CH 3 000-255 Blue (0 - 100 %) 4-channel mode: All 25 segments are controlled together Channel: Value: Function:...
  • Page 29 78-Channel mode : All 25 segments can be controlled with one another CH 1 CH 2 CH 3 CH 4 CH 5 CH 6 CH 78 0 - 15 Dimmer 16 - 23 (0-255) (0-255) (0-255) (0-255) 24 – 31 32 –...
  • Page 30 79-Channel mode : All 25 segments can be controlled with one another CH 1 CH 2 CH 3 CH 4 CH 5 CH 6 CH 78 0 - 15 Dimmer 16 - 23 (0-255) (0-255) (0-255) (0-255) 24 – 31 32 –...
  • Page 31 Value Pattern 31/33 00080497, Version 1.0...

  • Page 32: Cleaning And Maintenance

    CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device except for the fuse. Maintenance and service operations are only to be carried out by authorized dealers.
  • Page 33 Accessories: No.: EUROLITE TPC-10 Coupler, black 59006858 Saveking Safety bond 3x600 black 58010252 EUROLITE TH-150 Theatre hook, silver 58000735 EUROLITE TH-150S Theatre hook, black 58000736 EUROLITE DMX operator 192 controller 70064520 EUROLITE LED PC-Control 512 51860150 EUROLITE LED PC-Control 1024...
