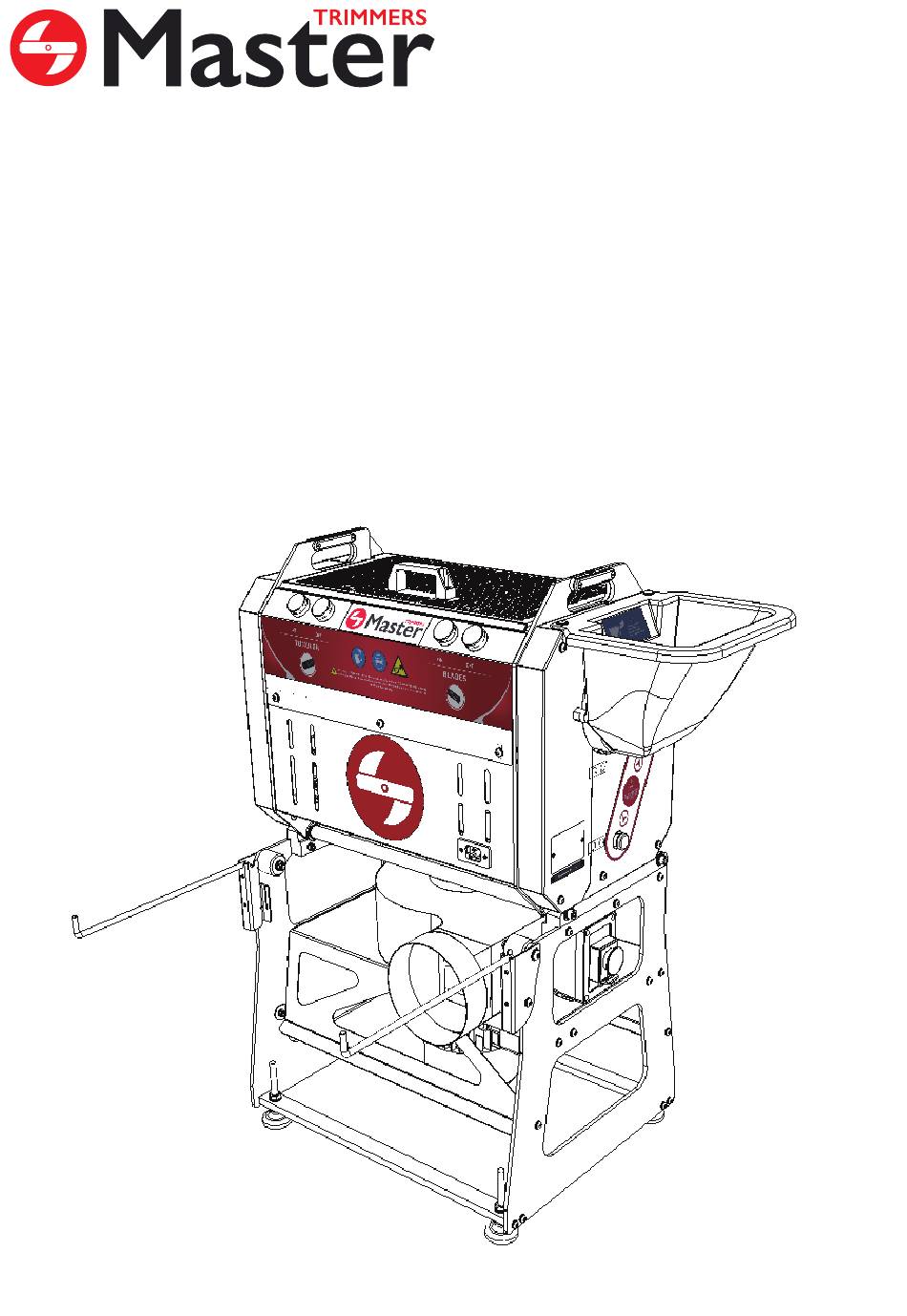

MT Tumbler
200 & 200 PRO
Manual de uso y mantenimiento
Instructions for use and maintenance
Manuel d'utilisation et de maintenance

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MT Tumbler 200 and is the answer not in the manual?

Questions and answers

Related Manuals for Master Trimmers MT Tumbler 200

Summary of Contents for Master Trimmers MT Tumbler 200

  • Page 1 MT Tumbler 200 & 200 PRO Manual de uso y mantenimiento Instructions for use and maintenance Manuel d'utilisation et de maintenance...

  • Page 2: Table Of Contents

    MT Tumbler 200 / 200 PRO Indicaciones generales Símbolos de seguridad Objetivo del manual Seguridad para el operario Dónde dejar el manual Quién puede utilizar la MT Tumbler 200 Cómo parar la MT Tumbler 200 Garantía Exclusiones de responsabilidad Contenido de la caja Transporte Controles a realizar antes de conectar Conexión eléctrica...

  • Page 3: Mt Tumbler 200 / 200 Pro

    MT Tumbler 200 / 200 PRO La MT Tumbler 200 / 200 PRO ha sido diseñada para separar las ores de plantas frescas y/o secas ya sean herbáceas y/o semi-leño- sas. Las cualidades que la caracterizan permiten conseguir un corte de alta precisión conservando la belleza y la calidad de las ores.
  • Page 4 Asegurar que la trimmer está correctamente cerrada y los botones apagados antes de realizar el mantenimiento. Quién puede utilizar la MT Tumbler 200 Las máquinas de Master Products sólo pueden ser utilizadas por usuarios que han leído y entendido el manual para su funciona- miento.

  • Page 5: Transporte

    Transporte Peso embalaje MT Tumbler 200 / 200 PRO (71x56x106 cm ) = 70 kg // Peso neto MT Tumbler 200 / 200 PRO = 62 kg Conexión eléctrica La conexión eléctrica de la máquina MT Tumbler 200 debe llevarse a cabo mediante una fuente de alimentación 230 V / 50 Hz monofásico.
  • Page 6 Colocar el cinturón de unión (E) en el tubo de aspira- Colocar la tolva de entrada (C) en la peladora (A) sujetán- ción, entre la peladora (A) y el cuerpo aspirador (B). dola por las asas y encajándola en los posicionadores de la parte superior.
  • Page 7 La MT Tumbler 200 permite trabajar con ores frescas y secas (11-15% de grado de humedad en ores secas). Para trabajar las ores en seco se precisa de un tambor especí co. Consulta con nosotros si quieres pelar en seco.

  • Page 8: Desmontaje

    Desmontaje Pulsar los interruptores OFF. Desconectar la peladora (A) y el aspirador (B) de la fuente de alimentación. OFF TAMBOR OFF CUCHILLAS Extraer el cinturón (E). Retirar la bolsa de la aspiración (G) y doblar los brazos, tirando de ellos y girándolos 90°. Desencajar la tolva (C), siempre retirándola por la Retirar la peladora (A) y colocar ésta sobre una parte inferior.
  • Page 9 Retirar la tapa de protección superior con ayuda de la Tirar de los dos posicionadores hacia manecilla. dentro y girarlos 90° para la desfragmenta- ción en dos partes de la peladora (A). Extraer la parte frontal (parte eléctrica) con ayuda de las asas. 90°...

  • Page 10: Montaje

    Por último, retirar la tapa inferior. Para ello, debe colocarse la parte de la peladora (A) en paralelo a una superfície plana, girar los dos posicionadores 90° y tirar de ellos hacia fuera para su extracción. 90° 90° Limpiar la cuchilla (por la parte superior e inferior), la parte principal (trasera) de la peladora (A) y la tolva (C) con agua caliente a presión usando una hidrolimpiadora.
  • Page 11 Insertar el tambor apoyando éste en las ruedas del Juntar la parte de comandos a la parte trasera de la soporte. peladora (A), (deben tenerse en cuenta las marcas adjuntas en la imagen de abajo). Los indicadores deben quedar alineados, si no es así, girar ligera- mente el piñón sin fuerza.
  • Page 12 Desplegar los brazos (tirar de ellos y girarlos 90°) y colocar la bolsa de aspiración (G). La MT Tumbler 200 está preparada para ser utilizada. Eliminación de residuos La eliminación de residuos se tendrá que hacer de acuerdo a las correspondientes normativas nacionales.

  • Page 13: Datos Generales

    Datos generales Modelo MT Tumbler 200 / 200 PRO Potencia 0,965 kW Año de fabricación 2023 País España Nombre de la empresa MASTER PRODUCTS INOXIDABLE, S.L Dirección Veïnat de la Banyeta Nova, 10 Localidad Palol de Revardit Teléfono (+34) 972-299-355 Email info@masterproducts.es...
  • Page 14 Aim of the manual User safety Where to keep the manual Intended users of the MT Tumbler 200 Warranty How to switch o the MT Tumbler 200 Contents of the box Disclaimers Transport Checks to be performed before connecting Electrical connection...

  • Page 15: General Guidelines

    MT Tumbler 200 The MT Tumbler 200 was designed to separate the owers from the leaves of either herbaceous or semi-woody plants. Its speci ca- tions ensure you can achieve a high-precision cut, preserving the beauty and quality of the owers.
  • Page 16 Intended users of the MT Tumbler 200 Master Products machines must only be used by an adult who has read and understood the instruction manual. How to switch o the MT Tumbler 200 Master Products machines must always be stopped by using the o switch (red).

  • Page 17: Transport

    Transport Weight package MT Tumbler 200 / 200 PRO (71x56x106 cm ) = 70 kg // Net weight MT Tumbler 200 / 200 PRO = 62 kg Electrical connection The MT Tumbler 200 machine must be connected to a 230 V/50 Hz power supply.
  • Page 18 Place the belt seal (E) on the leaf collector tube Attach the input hopper (C) on the trimmer (A), holding between the trimmer (A) and the leaf collector (B). the hopper over the trimmer and tting it into the two positioners.
  • Page 19 MT Tumbler 200 working. To work with two or three units of the MT Tumbler 200 it’s necessary to use the rails and adjust the inclination of the tandem according to the conditions of the product and the variety to process.

  • Page 20: Disassembly

    Disassembly Switch o the machine by pressing the o button. Disconnect the trimmer (A) and the leaf collector (B) from the power supply. OFF TUMBLER OFF BLADES Remove the connector belt seal (E). Remove the leaf collector bag (G) and fold the arms, pulling and rotating them 90°.
  • Page 21 Remove the top cover with the help of the handle. Pull the 2 positioners towards the inside and rotate them 90° to separate the two parts of the trimmer (A) and remove the front part (electrical module) with the handles. 90°...
  • Page 22 Finally, remove the bottom cover. To do this, place the trimmer (A) part parallel to a at surface, rotate the two positio- ners 90° and pull them towards the outside to remove them. 90 ° 90 ° Clean the blade (top and bottom sections), the main trimmer part (rear) (A) and the hopper (C) with hot water under pressure using a water jet pressure washer.
  • Page 23 Insert the barrel, making use of the supporting Bring it towards the rear part of the trimmer (A), wheels. The guides must slot into the wheels. bearing in mind the marks added to the image below. The indicators must be aligned. If they are not, lightly rotate the gear without forcing it.

  • Page 24: Waste Disposal

    Connect the machine to the power supply. Deploy the arms (pull them and rotate them 90°) and t the leaf collector bag (G). The machine is ready to be used. Waste disposal Dispose of all waste in accordance with national laws. General risks Incorrect use of the machine: Problem...

  • Page 25: Technical Speci Cations

    Technical Specifications Model MT Tumbler 200 / 200 PRO Power 0,965 kW Year of production 2023 Country España Company name MASTER PRODUCTS INOXIDABLE, S.L Address Veïnat de la Banyeta Nova, 10 Location Palol de Revardit Phone (+34) 972-299-355 Email info@masterproducts.es www.masterproducts.es...
