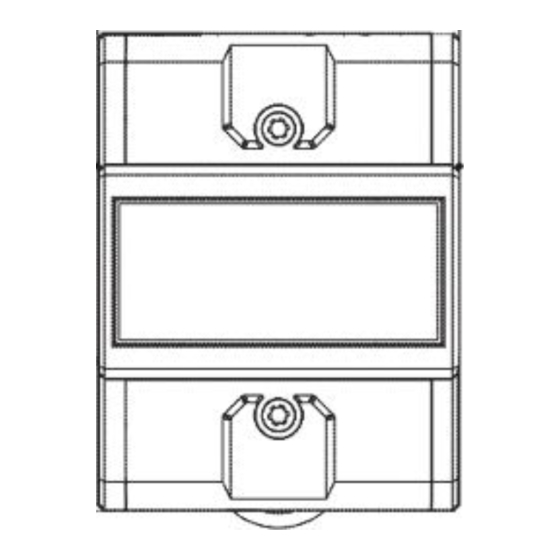

Tracon TVO-F3-4MCTA User Manual

A TVO- típusú fogyasztásmérők olyan egytarifás fogyasztásmérők, melyek kialakításuknál fogva almérésre
alkalmasak. A hatásos villamos teljesítményfogyasztást mérik közvetlenül a hálózatokban. A műszerek pontosan
közvetítik a lakások, fűtések vagy gépek energiafogyasztását. A fogyasztás távleolvasását és távkijelzését a
feszültségmentes kontaktus biztosítja. A készüléket kizárólag beltéri használatra tervezték. Kültéri installáció
esetén figyelni kell arra, hogy a készüléket csak megfelelő IP védettségű kapcsolószekrénybe lehet beépíteni!
Valamint figyelni kell arra, hogy a környezeti hőmérséklet -10 - +50 °C között maradjon és a relatív páratartalom
ne haladja meg a 75 %-ot, mivel a készülék nem áll ellen korróziót okozó párának, penésznek, harmatnak. Olyan
környezetben, ahol villámcsapások száma nagy, gondoskodni kell a berendezés megfelelő túlfeszültség és
villámvédelméről. A készülékek megfelelnek az MSZ EN 62052-11 és a MSZ EN 62053-21 szabványok előírásainak.
Névleges feszültség
Névleges frekvencia
Mérési mód
Bázisáram (Ib)
Maximális áram
Indulási áram
Kijelzés módja
Tömeg
Szerelési mód
Érintésvédelmi osztály
Pontossági osztály
Saját fogyasztás
Impulzus kimenet
76
Az áramváltó áttétel beállítása
Nyomja meg a LIGHT / SET CT gombot tíz másodpercig, ekkor a kijelzőn a 0005:05 felirat jelenik meg. Ugyanezzel
a gombbal ki tudja választani a méréshez használt áramváltó áttételt. Az áttétel rögzítéséhez nyomja meg ismét
a gombot tíz másodpercig, a kijelzőn a SUCCEED felirat jelzi az áttétel rögzítését. Ezután a műszer a megfelelő
áttétel beállítása esetén a valós fogyasztást jelzi ki.
A termék ésszerű szállítása, tárolása, helyes telepítése és karbantartása szükséges a termék normál
működéséhez. Telepítést, javítást és karbantartást minden esetben képzett szakembernek kell elvégeznie a
mindenkor hatályos szabványok betartásával. A működés során egyes alkatrészek veszélyes feszültség alatt
állnak, a nem megfelelő kezelés károsíthatja a műszert és veszélyezteti az Ön biztonságát. A készüléket száraz
helyen kell tárolni és üzemeltetni, nedves környezetben a mérőt minden esetben megfelelő védettségű
szekrénybe kell beszerelni. Ne szerelje a mérőt poros, penészes helyekre. Győződjön meg arról, hogy a használt
mérőáram nem haladja meg a mérő maximális áramát. A mérő használata előtt ellenőrizze, hogy az áramkör
vezetékei az előírásoknak megfelelőek. Az áramütés elkerülése érdekében ne érintse meg közvetlenül a mérő
csatlakozókapcsát kézzel, fémmel stb. Ne felejtse el felszerelni a védőburkolatot. A termék leejtése vagy
megütése károsíthatja a mérőben lévő finom alkatrészeket.
www.traconelectric.com
Használati útmutató
TVO-F3-4MCTA fogyasztásmérő
3×230/400 V ± 10 %
50 Hz ± 5 %
áramváltós
5 A / CT
0,002 Ip - Ip
0,004 Ib
LCD 6+2 digit
380 g
35×7,5 mm DIN szerelő sínre
II.
1
≤ 2 W, 10 VA
23-24, 12-27 V, 27 mA /1600 imp/kWh
65

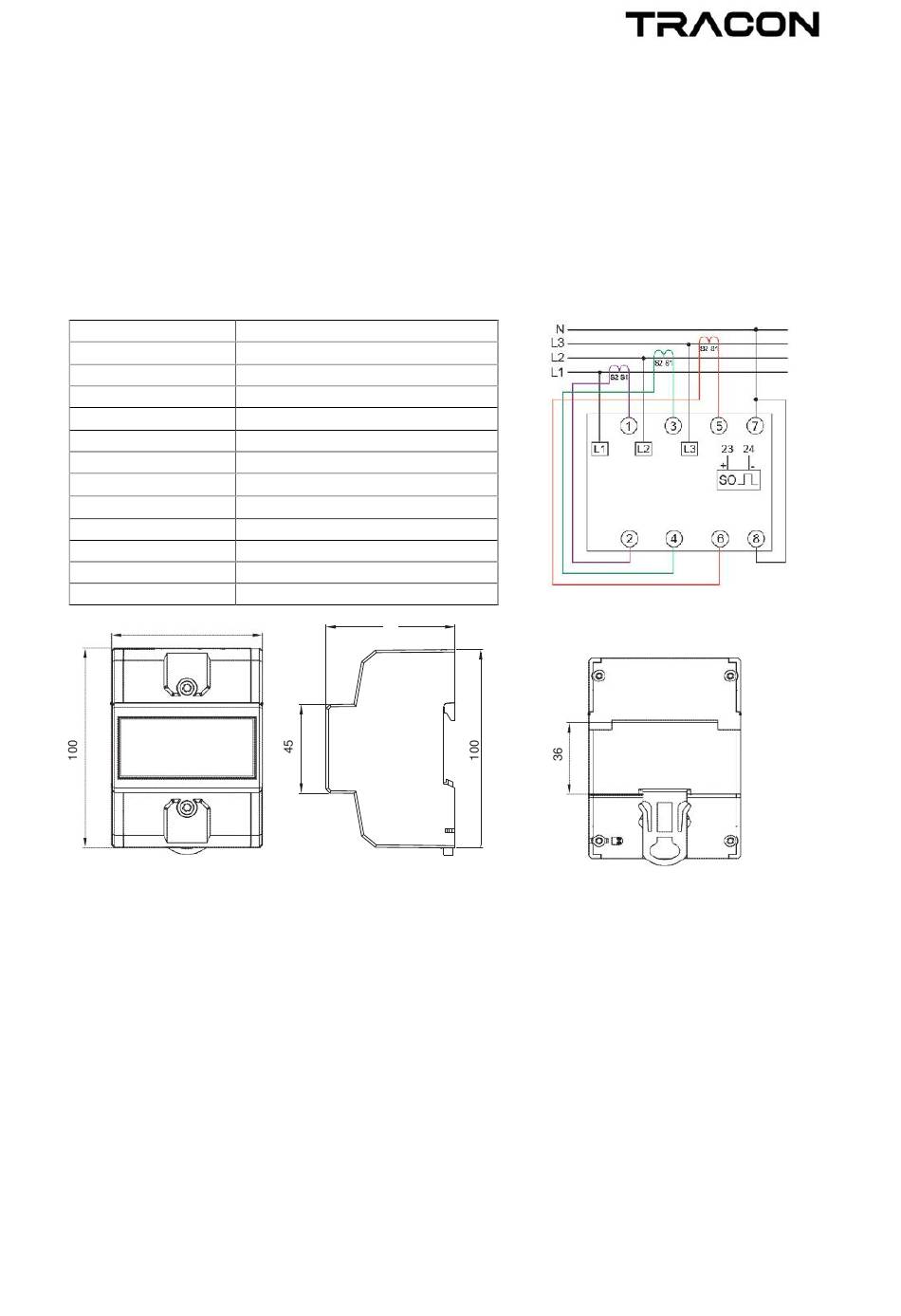

Bekötési ábra
