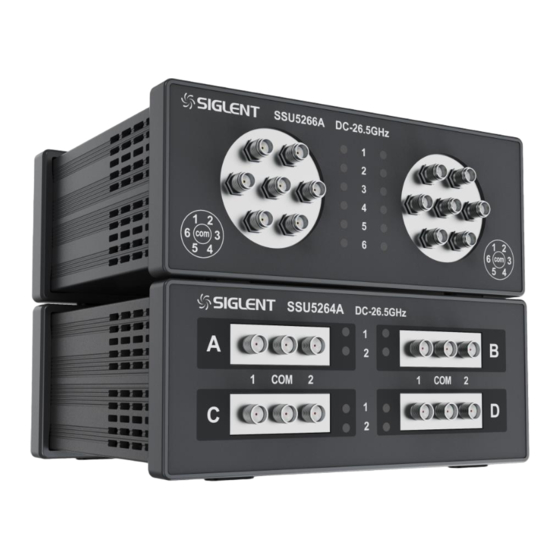

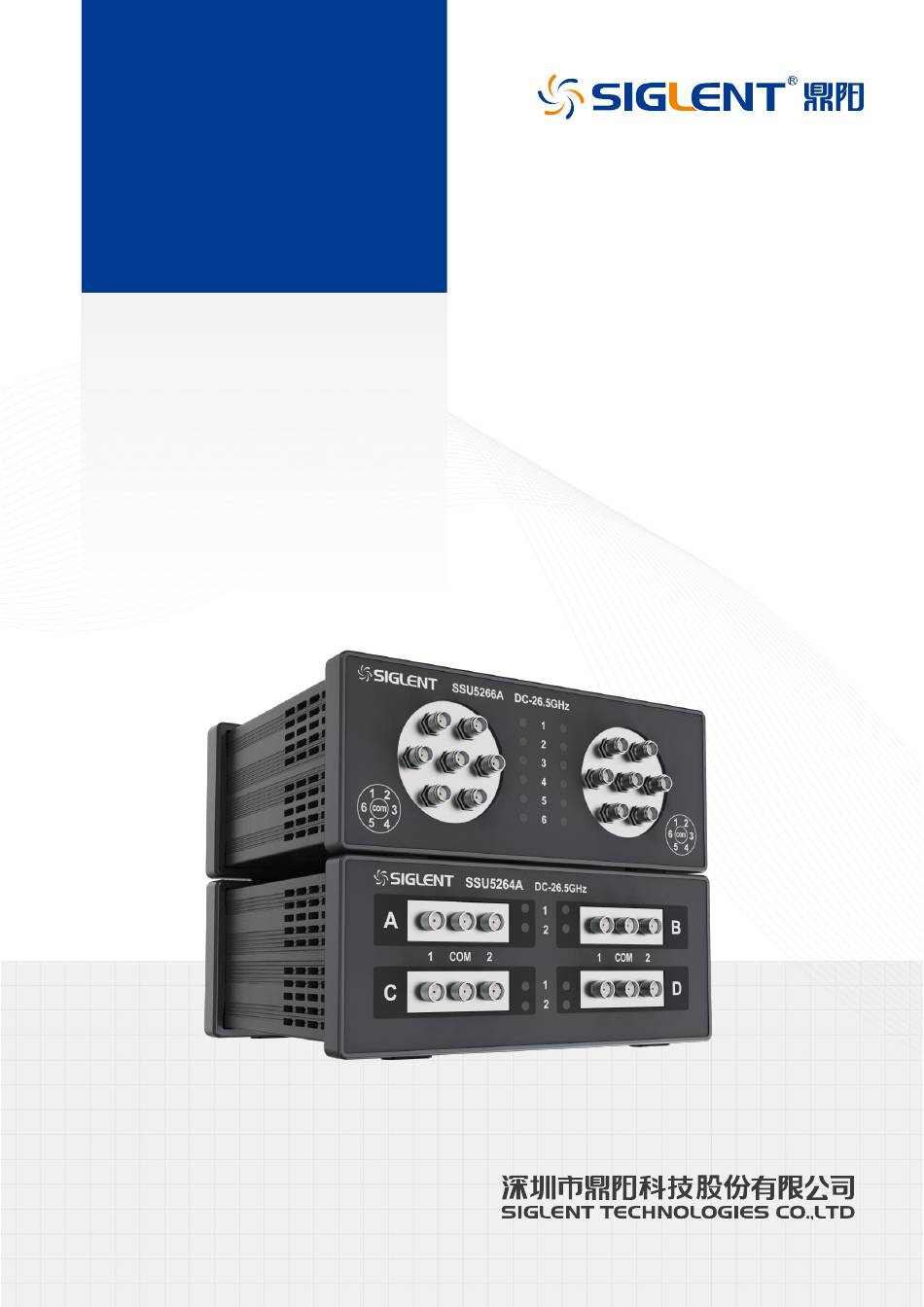

- Page 1 SSU5000A 系列 机械开关 SSU5000A Series Mechanical Switch 用户手册 UserManual UM10051_02A...
-
Page 3: 版权和声明
版权和声明 版权 深圳市鼎阳科技股份有限公司版权所有 商标信息 SIGLENT 是深圳市鼎阳科技股份有限公司的注册商标 声明 · 本公司产品受已获准及尚在审批的中华人民共和国专利的保护。 · 本公司保留改变规格及价格的权利。 · 本手册提供的信息取代以往出版的所有资料。 · 未经本公司同意，不得以任何形式或手段复制、摘抄、翻译本手册的内容。 产品认证 SIGLENT 认证本产品符合中国国家产品标准和行业产品标准，并进一步认证本产品符合其他国际标准组织 成员的相关标准。 联系我们 深圳市鼎阳科技股份有限公司 地址：广东省深圳市宝安区 68 区安通达工业园四栋&五栋 服务热线：400-878-0807 E-mail：support@siglent.com 网址： http://www.siglent.com SSU5000A Series User Manual... -
Page 4: Table Of Contents
GENERAL INSPECTION ..................... 17 PREPARING FOR USE ....................18 FRONT PANEL ......................19 REAR PANEL ......................21 USER INTERFACE ..................... 21 FIRMWARE OPERATION ................... 22 REMOTE CONTROL ....................25 PRODUCT CERTIFICATION ..................28 FOR MORE PRODUCT INFORMATION ..............28 SSU5000A Series User Manual... -
Page 5: 一般安全概要
一般安全概要 了解下列安全性预防措施，以避免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避 免可能发生的危险，请务必按照规定使用本产品。 只有合格的技术人员才可执行维修程序 防止火灾或人身伤害 使用适当的电源线 只可使用所在国家认可的本产品专用电源线。 将产品接地 本产品通过电源线接地导体接地。为了防止电击，接地导体必须与大地相连。在与本产品输 入或输出终端连接前，请务必将本产品正确接地。 正确连接信号线 信号地线与地电势相同，请勿将地线连接到高电压上。在测试过程中，请勿触摸裸露的 接点和部件。 查看所有终端的额定值 为了防止火灾或电击危险， 请查看本产品的所有额定值和标记说明。 在连接产品 前，请阅读本产品手册，以便进一步了解有关额定值的信息。 怀疑产品出现故障时，请勿操作 如怀疑本产品有损坏，请让合格的维修人员进行检查。 避免电路外露 电源接通后请勿接触外露的接头和元件。 勿在潮湿环境下操作 勿在易燃易爆环境中操作 保持产品表面清洁和干燥 SSU5000A Series User Manual... -
Page 6: 保养和清洁
保养和清洁 保养： 存放或放置仪器时，请勿长时间受阳光直射。 清洁： 请根据使用情况经常对仪器进行清洁。 方法如下： 使用质地柔软的抹布擦拭仪器和接头外部的浮尘。 使用一块用水浸湿的软布清洁仪器， 请注意断开电源。 如要更彻底地清洁， 可使用 75％异丙醇的水溶剂。 注意：为避免损坏仪器，请勿使用任何腐蚀性试剂或清洁试剂，请勿将其置于雾气、液体或溶剂中。在重新 通电使用前，请确认仪器已干燥，避免因水分造成电气短路甚至人身伤害。 一般性检查 当您得到一台新的仪器时，建议您按以下方式逐步进行检查。 ·查看是否存在因运输问题而造成的损坏 如发现包装箱或泡沫塑料保护垫严重破坏，请先保留，直到整机和附件通过电性和机械性测试。 ·检查整机 如果发现仪器外部损坏， 请与负责此业务的 SIGLENT 经销商或当地办事处联系， SIGLENT 会安排维修或更 换新机。 ·检查附件 关于提供的附件明细，在“装箱单”中已有详细的说明，您可以参照此检查附件是否齐全。如发现附件有缺 少或损坏，请与负责此业务的 SIGLENT 经销商或当地办事处联系。 SSU5000A Series User Manual... -
Page 7: 使用前准备
使用前准备 外观尺寸 SSU5264A SSU5266A 正视图（单位：mm） 正视图（单位：mm） 俯视图（单位：mm） 俯视图（单位：mm） 连接电源 设备可输入直流电源的规格为：12V，2A，请使用附件提供的电源适配器将本产品与电源连接。 SSU5000A Series User Manual... -
Page 8: 前面板
射频接头 SSU5264A*4 组（A-D），5266A*2 组（A，B） 指示灯 绿色，表示接通到哪一端 型号标签 型号和工作频率范围 图示 图示说明相应接头连通时指示灯应当出现的颜色 前面板功能模块说明 编号 说明 概要 以 SSU5264A 为图例，一共分 A-D 四组，每个分组包含三个接头，中间接头是总 射频接头 入口，可以接通到左右两个接头之一；以 SSU5266A 为图例，一共分 A，B 两组， 每个分组包含七个接头，中间接头是总入口，可以接通到环绕的六个接头之一。 以 SSU5264A 为图例，绿色表示和中间接头连通的是左边接头（绿色 1）还是右 指示灯 边接头（绿色 2） ；以 SSU5266A 为图例，绿色表示和中间接头连通的是环绕接头 中的哪一个。 型号和频率 标称型号以及所支持的工作频率范围。 SSU5000A Series User Manual... - Page 9 射频连接器 前面板上射频连接器(SSU5264A) 4 组一共 12 个射频接头，每个分组都是独立控制的一分二开关。 使用过程中 SPDT 开关中间接头会连接至左边或右边接头，此时指示灯点亮颜色，绿色 1 选通左边，绿 色 2 选通右边。 前面板上射频连接器(SSU5266A) 2 组一共 14 个射频接头，每个分组都是独立控制的一分六开关。 使用过程中 SP6T 开关中间接头会连接至环绕的六个接头之一，此时该接头的指示灯点亮颜色。 SSU5000A Series User Manual...
-
Page 10: 后面板
电源开关 1.25A 最大电流 序列号 后面板功能模块说明 编号 说明 概要 风扇 用于控制设备内部温度的冷却风扇，可将设备中的热气排出，给设备元器件降温。 电源输入端 若用市电（AC50Hz，220V）给设备供电，需要通过适配器转成 12V 直流电。 USB 接口 包含 1 个 USB device 端口，用于和外部设备进行数据交互。 电源开关 可对设备进行上下电操作。 序列号 显示产品编号、序列号的标签。 交互操作 主机通过 USB 连接线与机械开关交互，使用 SCPI 命令接口，具体命令见下文《远程控制》一节。 Windows 操作系统下，可使用 EasySSU 软件进行配置。 SSU5000A Series User Manual... -
Page 11: 固件操作
固件操作 开关状态切换 用户可通过控制软件（EasySSU） ，切换开关的状态。 用 USB 线连接设备，点击 Rescan 获取开关信息并连接。 SSU5264A SSU5266A 点击开关按钮完成开关状态切换。 SSU5264A SSU5000A Series User Manual... - Page 12 SSU5266A 固件升级 请按照以下步骤进行固件升级： 从官方网站下载固件升级包。 用 USB 线连接设备，并在主机上运行 EasySSU 软件，点击 Tool-Upgrade 菜单进入升级界面。 点击 Browse 按钮选择升级文件（.ads） ，点击 Begin，文件校验通过后开始升级，下方进度条显示实时 升级进度。升级完成后机器会自动重启，重新连接设备即可。 注：任何打断升级过程的操作都可能引起升级失败甚至仪器无法启动，请在升级过程中保持仪器的供电稳定 状态。 SSU5000A Series User Manual...
-
Page 13: 远程控制
SCPI 命令控制 获取设备型号 命令格式 说明 获取所连接开关的型号 参数类型 无 参数范围 无 返回值 型号 举例 返回:SSU5184A 获取设备序列号 命令格式 说明 获取所连接开关的序列号 参数类型 无 参数范围 无 返回值 序列号 举例 返回:10001 获取设备软件版本 命令格式 说明 获取所连接开关的软件版本 参数类型 无 参数范围 无 返回值 软件版本 SSU5000A Series User Manual... - Page 14 设置开关 A 状态为 0（端口 Com 连接端口 1） SETA=0 设置开关 C 状态为 1（端口 Com 连接端口 2） SETC=1 获取单个开关状态(SSU5264A) 命令格式 GET[switch_name]? 说明 获取单个开关状态 参数类型 字符 参数范围 返回值 举例 获取开关 B 状态 GETB? 返回:0 设置全部开关状态(SSU5264A) 命令格式 SETP=[states] 说明 设置全部开关状态 参数类型 整型（十进制） 参数范围 0~15 返回值 无 SSU5000A Series User Manual...
- Page 15 SETP=14 举例 位 Bit3 Bit2 Bit1 Bit0(LSB) 开关 状态 [states] = 1110（二进制）= 14（十进制） 获取全部开关状态(SSU5264A) 命令格式 SWPORT? 说明 获取全部开关状态 参数类型 无 参数范围 无 返回值 全部开关状态（十进制） SWPORT? 举例 返回:14 SSU5000A Series User Manual...
-
Page 16: 帮助信息
设置开关 A 状态为 1（端口 Com 连接端口 1） SP6A:STATE:1 获取单个开关状态(SSU5266A) 命令格式 SP6T[switch_name]:STATE? 说明 获取单个开关状态 参数类型 字符 参数范围 返回值 举例 获取开关 A 状态 SP6A:STATE? 返回:1 帮助信息 通过官方网站或联系售后人员获取相关帮助。 更多产品信息 您可以在 System 菜单栏中获取您的设备信息和状态，欲了解本产品更多信息，请查阅如下手册（您可登录 SIGLENT 官方网站下载 http://www.siglent.com） 。 《SSU5000A 系列机械开关用户手册》 ：提供本产品功能的详细说明。 《SSU5000A 系列机械开关数据和编程手册》 ：提供本产品的主要特色和技术指标，以及编程指令集。 SSU5000A Series User Manual... - Page 17 SSU5000A Series User Manual...
-
Page 18: Copyright And Statement
SIGLENT products are protected by patent law worldwide. Information in this publication replaces all previously corresponding material. SIGLENT reserves the right to modify or change parts of or all the specifications or pricing policies at the company’s sole decision. -
Page 19: General Inspection
Keep the shipping container or cushioning material until the contents of the shipment have been completely checked and the instrument has passed both electrical and mechanical tests. The consigner or carrier will be responsible for damages to the instrument resulting from shipment. SIGLENT will not provide free maintenance or replacement. -
Page 20: Preparing For Use
Top View (unit: mm) Top View (unit: mm) Connect to DC power supply The equipment accepts 12 V, 2A, DC power supply. Please use the power adapter provided in the accessory to connect the instrument to the power source SSU5000A Series User Manual... -
Page 21: Front Panel
Items Description RF connectors SPDT RF ports and SP6T RF ports. Indicator Lights Indicate which port the middle port links to. Model name Model name and operation frequency. Illustration Illustration of the indicator lights. RF connectors: SSU5000A Series User Manual... - Page 22 There are 2 groups of RF connectors. Every group is an independent SP6T. The middle connector of the SP6T switch can be configured to connect to one of the six surrounding connectors. At this time, the connected connector indicator light lights up. SSU5000A Series User Manual...
-
Page 23: Rear Panel
Serial Number The label of serial number of this instrument. User interface The host communicates with the instrument by USB cable. Use the SCPI instruction set. For windows system, we offer the EasySSU application to user. SSU5000A Series User Manual... -
Page 24: Firmware Operation
Firmware operation Switch status change Connect the device with a USB cable, click Rescan to get the switch information and connect. SSU5264A SSU5266A Click the switch button to complete the switch state change. SSU5264A SSU5000A Series User Manual... - Page 25 Firmware upgrade Follow this procedure to update the instrument firmware: Download the firmware package from official SIGLENT websites only. Connect PC to instrument with USB cable. Run the EasySSU, enter the menu Tool-Upgrade. Click the Browse button to choose the firmware file, then click Begin button to update the system software.
- Page 26 SSU5000A Series User Manual...
-
Page 27: Remote Control
None Return model name Example Return:SSU5184A Get Serial Number Command Format SHOW:SERial? Instruction Returns the serial number of the connected device. Parameter Type None Parameter Range None Return serial number Example SHOW:SERial? Return:10001 Get Software Version SSU5000A Series User Manual... - Page 28 Parameter Type character Parameter Range Return Example Get switch B state GETB? Return:0 Set All Switches State(SSU5264A) Command Format SETP=[states] Instruction Sets the states of all switches simultaneously. Parameter Type Integer (decimal) Parameter Range 0~15 Return None SSU5000A Series User Manual...
- Page 29 Set switch A to state 1（Com port connected to port 1） Example SP6TA:STATE:1 10. Get Single Switch State(SSU5266A) Command Format SP6T[switch_name]:STATE? Instruction Returns an individual switch state. Parameter Type character Parameter Range Return Example Get switch A state SP6TA:STATE? Return:1 SSU5000A Series User Manual...
-
Page 30: Product Certification
Product certification SIGLENT guarantees this product conforms to the national and industrial standards in China as well as the ISO9001: 2008 standard and the ISO14001: 2004 standard. Other international standard conformance certification is in progress. For more product information You can obtain the instrument information and installation status of all options through Utility menu, for more... - Page 31 Serial No. 硬件版本： 软件版本： 售后服务中心： 故障现象描述： 服务中心地址： 广东省深圳市宝安区 68 区留仙三路安通达工业园五栋一楼 服务与支持热线: 400-878-0807 邮箱：Service@siglent.com 维修登记卡 保修概要 故障现象 深圳市鼎阳科技股份有限公司（SIGLENT TECHNOLOGIES CO., LTD)承诺其产品在保修 接收日期 期内正常使用发生故障，SGLENT 将为用户免费维修或更换部件。 本保修适用于中国大陆地区用户从大陆正规渠道所购买的 SIGLENT 产品。SIGLENT 厂家 故障处理情况 维修记录一 直销渠道，授权代理销售渠道及授权网络销售渠道，用户在购买 SIGLENT 产品时有权要 求商家提供 SIGLENT 授权证明文件以保证自身利益。 标准保修承诺 维修工程师 SIGLENT 承诺本产品主机保修期三年，模块类、探头类、电池类产品保修一年。 SIGLENT 产品保修起始日期默认为客户有效购机凭证（税务发票）上的日期。无法提供...
- Page 34 Headquarters: SIGLENT Technologies Co., Ltd Add: Bldg No.4 & No.5, Antongda Industrial Zone, 3rd Liuxian Road, Bao'an District, Shenzhen, 518101, China Tel: + 86 755 3688 7876 Fax: + 86 755 3359 1582 Email: sales@siglent.com Website: int.siglent.com North America: SIGLENT Technologies America, Inc...
