Hayward Pool Products NAVIGATOR POOLVAC Series Owner's Manual

Suction pool cleaner
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

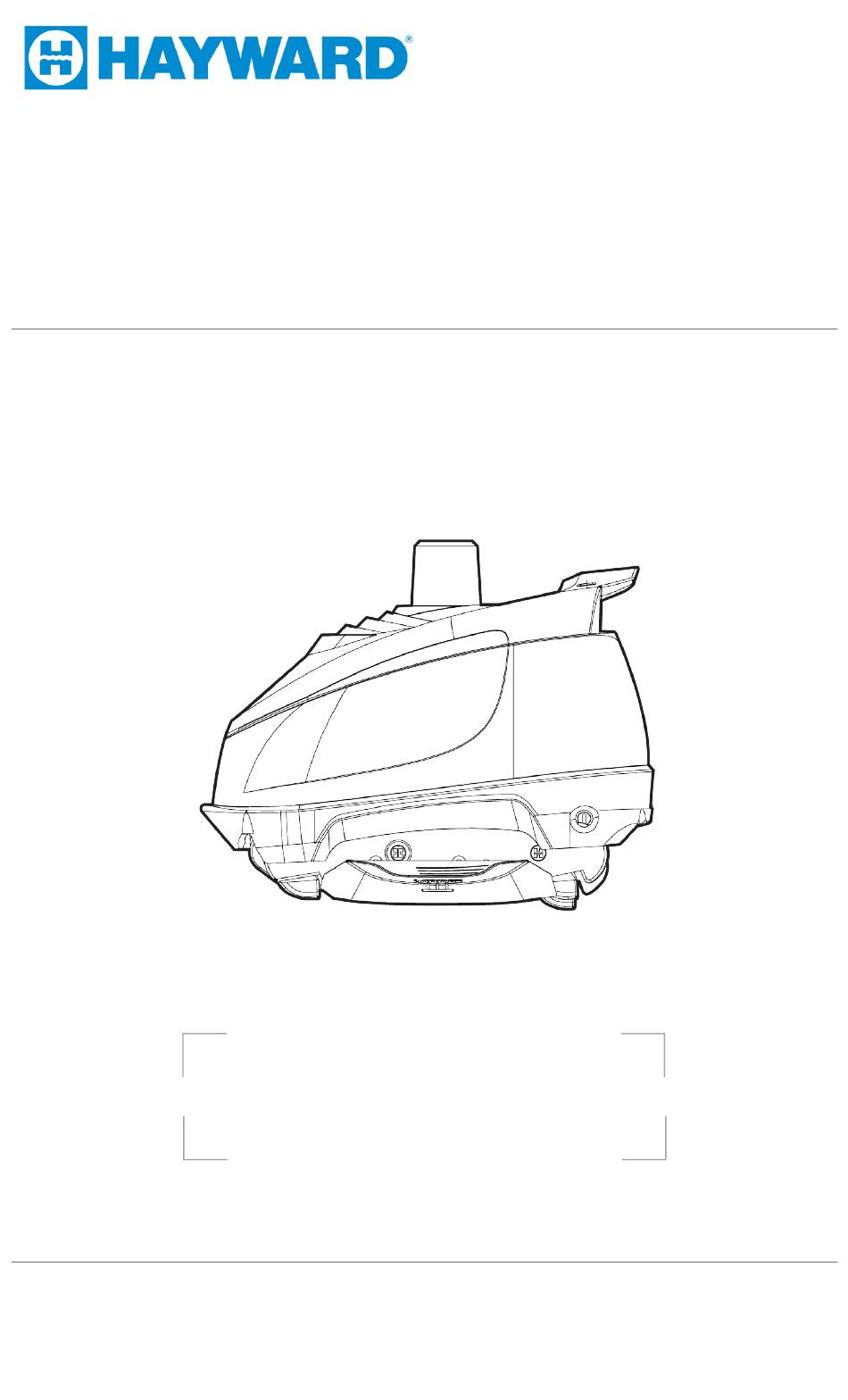

ISM0925 Rev. C
NAVIGATOR
®
/POOLVAC SERIES
Suction Pool Cleaner
Owner's Manual
Hayward Pool Products
400 Connell Drive, Suite 6100, Berkeley Heights, NJ 07069 USA
908.351.5400 • Hayward.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NAVIGATOR POOLVAC Series and is the answer not in the manual?

Questions and answers

Related Manuals for Hayward Pool Products NAVIGATOR POOLVAC Series

Summary of Contents for Hayward Pool Products NAVIGATOR POOLVAC Series

  • Page 1 ISM0925 Rev. C NAVIGATOR ® /POOLVAC SERIES Suction Pool Cleaner Owner’s Manual Hayward Pool Products 400 Connell Drive, Suite 6100, Berkeley Heights, NJ 07069 USA 908.351.5400 • Hayward.com...
  • Page 2 TURBINE SUCTION CLEANER Owner’s Manual Congratulations on your purchase of your Hayward automatic suction pool cleaning system. Your Cleaner is the smart, efficient way to clean your in-ground pool. Hayward Turbine Cleaners are powered by your pool’s filter system and are designed to work well with most systems.

  • Page 3: Safety Warnings

    SAFETY WARNINGS DO NOT use to remove large debris in new pools. REMOVE cleaner and hose before adding ANY chemicals to your pool. DO NOT swim with cleaner. Store the cleaner in a shaded safe area. Hoses must be stored straight. DO NOT coil the hose. KEEP AWAY from children and pets.

  • Page 4: Carton Contents

    CARTON CONTENTS Navigator ® Connector Regulator Cone Pressure Valve Adapter Gauge Leader Connector/Leader Hoses Accessory Kit...

  • Page 5: Preparing The Pool

    PREPARING THE POOL Please complete the following steps to prepare your pool for installation: DEBRIS Remove any large objects and excessive debris from the pool. WATER LEVEL Confirm that water level is at the recommended level. WATER CHEMISTRY Make sure water is properly balanced and that the pool is pH: 7.2 - 7.8 free from algae.

  • Page 6: Installation

    INSTALLATION Sizing Suction Hose Step 1 Connect hose sections. Note: Make sure all connections are tight to prevent air leaks. TIP: Wetting the hose ends will make it easier to connect the hose sections. If optional Leaf Canister is purchased, install between 1st and 2nd hose sections.
  • Page 7 Step 2 Pull hose to farthest point of the pool + 2 extra hose sections. Step 3 Fill hose completely with water. Insert Flow Gauge into the leader hose. Attach the C-Clip of the gauge onto the 1st hose section. FLOW GAUGE C-CLIP LEADER HOSE...
  • Page 8 INSTALLATION Step 4 Connecting to Skimmer: Connecting to Hayward Vac Lock: Connect the Skimmer Cone adapter to tapered male end of Insert the hose end directly into the Vac Lock without the vacuum hose. using the cone. CLEANER HOSE CONE ADAPTER Step 5 Check the water flow reading on...
  • Page 9 Reading Too High? If the black disk is outside of the box on the “MAX” side and you have connected your hose to the skimmer, reduce the vacuum/ water flow by using one of the following: • Suction Valve(s) in the filter system •...
  • Page 10 INSTALLATION Reading Too Low? An initial vacuum reading that is TOO low to meet the water flow setting necessary to operate the Cleaner is indicative of a system problem, and not a problem with the Cleaner. The Regulator Valve and Skimmer Vacuum Plate cannot be used to INCREASE the initial vacuum reading.
  • Page 11 Step 7 Submerge the Cleaner into the water to remove all air. Fill hose completely with water. Step 8...

  • Page 12: Fine Adjustments

    FINE ADJUSTMENTS • Sticking on Steps/Liner/Obstacles Your Cleaner should move about the pool without spending an excessive amount of time against the steps or other obstructions. If the cleaner seems to get “hung up,” turn the rear flapper adjuster to Position I. SUCTION •...
  • Page 13 Be aware that your Cleaner will climb the vertical walls in concrete and fibe glass pools if there is at least a seven inch (7”) radius where the walls and floor meet. Due to the programmed steering, the Cleaner will not climb a wall every time it comes into contact with one.

  • Page 14: Important Tips

    IMPORTANT TIPS Periodically check the water flow/vacuum to be sure that your Cleaner is operating as efficiently as possible. Remember, too much vacuum is just as bad as too little. Periodically check to make sure that the Cleaner hose is securely attached to its suction source (i.e.
  • Page 15 When the Cleaner is out of the pool, always disconnect the leader hose from the Cleaner’s head.

  • Page 16: Maintenance Tips

    MAINTENANCE TIPS Check the condition of the “shoes, wings, and flaps” periodically. WEAR MARK GOOD SHOE WORN SHOE WEAR LINE Hayward not responsible for damage caused by worn or broken parts. Or damage caused by misuse of the cleaner.
  • Page 17 Shoe Replacement: Step 1 Step 2...
  • Page 18 MAINTENANCE TIPS Wing Replacement: Step 1 Step 2...
  • Page 19 Step 3 Step 4...
  • Page 20 MAINTENANCE TIPS “Easy Opening Bottom”: For Turbine Access and Inspection Step 1 Step 2...

  • Page 21: Troubleshooting

    TROUBLESHOOTING FOR TECHNICAL ASSISTANCE, CALL: 908.355.7995 PROBLEM CAUSES SOLUTION Lack of/improper Check water flow with water flow through Flow Gauge and adjust as per Step 5 cleaner Blockage of the Cleaner Clear blockage throat Slow/no forward movement Worn shoes Replace shoes Worn wings Replace wings Improper cleaner model...
  • Page 22 TROUBLESHOOTING PROBLEM CAUSES SOLUTION Cleaner head is HEAVIER Remove all air from cleaner than WATER, and head. Stop all air from should not “float" entering the pool through the return lines. If cleaner head and hose are covered Cleaner head “floats” with fine bubbles, gi e the hose a good tug.
  • Page 24 Hayward Pool Products 400 Connell Drive, Suite 6100, Berkeley Heights, NJ 07069 USA 908.351.5400 • Hayward.com...
  • Page 25 ISM0925 Rev. C NAVIGATOR /POOLVAC SERIES ® Suction Pool Cleaner Manual del Usuario Hayward Pool Products 400 Connell Drive, Suite 6100, Berkeley Heights, NJ 07069 USA 908.351.5400 • Hayward.com...
  • Page 26 TURBINE SUCTION CLEANER Manual Del Usuario Felicidades por la compra de su sistema automático de succión y limpieza de albercas Hayward. La forma inteligente y eficaz de limpiar su alberca. La turbina limpiadora Hayward trabaja a través del sistema de filtración de su alberca y está...

  • Page 27: Advertencias De Seguridad

    ADVERTENCIAS DE SEGURIDAD NO UTILIZE para remover escombros grandes de su alberca. RETIRE su limpiador y mangueras de su alberca antes de poner CUALQUIER químico. NO nade con el limpiador en la alberca. Guarde su limpiador un lugar seguro y con sombra. Guarde las mangueras extendidas NO las enrolle.
  • Page 28 CONTENIDO EN LA CAJA Navigator Pro ® Conector Medidor de Válvula Cono Presión Reguladora Adaptador Líder Conector/Manguera líder Kit de Accesorios...
  • Page 29 PREPARE LA ALBERCA Complete los siguientes pasos para preparar la instalación en su alberca: ESCOMBROS Remueva objetos grandes y exceso de escombros de su alberca. NIVEL DEL AGUA Confirme que el nivel del agua es el recomendado. QUIMICA DEL AGUA Asegúrese que el agua este propiamente balanceada y la alberca pH: 7.2 - 7.8...
  • Page 30 INSTALACION Mida las mangueras Paso 1 Conecte las mangueras. Nota: Asegúrese que las mangueras estén bien conectadas para prevenir fugas de aire. TIP: Moje los extremos de las mangueras para conectarlas más fácil. Si compró el colector de hojas opcional instálelo entre la primera y segunda manguera.
  • Page 31 Paso 2 Estire la manguera al punto más lejano de la alberca + 2 secciones extras de manguera. Paso 3 Llene completamente con agua las mangueras. Inserte el medidor de flujo a la manguera líder. Adjunte el clip C de medidor hacia la primera sección de manguera. FLOW GAUGE C-CLIP...
  • Page 32 INSTALACION Paso 4 Conecte al Skimer: Conectando al Hayward Vac Lock: Conecte el cono adaptador a la terminación cónica macho de Inserte el extremo de la manguera la manguera de la aspiradora. en el Vac Lock sin usar el cono. CLEANER HOSE CONE ADAPTER...
  • Page 33 La lectura es muy alta? Si el disco negro esta fuera del lado "MAX" y Usted conectó su manguera al "Skimmer", reduzca el flujo del agua del aspirador usando uno de los siguientes: • Válvula de succión del sistema de filtrado •...
  • Page 34 INSTALACION La Lectura es muy baja? La Lectura es muy baja? Una lectura inicial MUY BAJA para alcanzar el flujo de agua necesario para operar el Limpiador indica que hay un problema en su sistema no en el Limpiador. La Válvula Reguladora y el Skimmer Vac Plate no se pueden usar para aumentar la lectura inicial.
  • Page 35 Paso 7 Sumerja el Limpiador en el agua hasta remover todo el aire. Llene completamente la manguera de agua. Paso 8...
  • Page 36 AJUSTES FINOS • Obstáculos/Escalones /Desplazamiento Su Limpiador debe moverse sobre su alberca sin gastar mucho tiempo en los escalones u otros obstáculos. Si su Limpiador parece que se está colgando mueva el ajuste posterior de su limpiador a la Posición I SUCTION •...
  • Page 37 Este consiente su limpiador escalará por las paredes de su alberca de concreto o fibra de vidrio si por lo menos tiene un radio de 7" en las esquinas donde se junta la pared con el suelo. Debido a la programasion de direccíon el limpiador no escalar la pared cada ves que enta en contacto con uno.
  • Page 38 TIPS IMPORTANTES Periódicamente cheque el flujo de agua/aspirado para estar seguro que su Limpiador este operando de la forma más eficiente posible. Recuerde mucho aspirado es tan malo como poco aspirado. Periódicamente asegúrese que la manguera de su Limpiador este seguramente conectada a la fuente de succión.
  • Page 39 Cuando su Limpiador este fuera de la alberca siempre desconecte la manguera líder desde la cabeza del Limpiador.
  • Page 40 TIPS DE MANTENIMIENTO Periódicamente cheque la condición de los soportes, aletas y solapas. INDICADOR DE DESGASTE BUEN SOPORTE SOPORTE DESGASTADO INDICADOR DE DESGASTE Hayward no se hace responsable por daños causados por partes desgastadas o rotas, o daños causados por el mal uso del equipo.
  • Page 41 REMPLAZO DEL SOPORTE: Paso 1 Paso 2...
  • Page 42 TIPS DE MANTENIMIENTO Remplazo de aletas Paso 1 Paso 2...
  • Page 43 Paso 3 Paso 4...
  • Page 44 TIPS DE MANTENIMIENTO Botón de fácil acceso para inspección de turbina. Paso 1 Paso 2...

  • Page 45: Solución De Problemas

    SOLUCIÓN DE PROBLEMAS PROBLEMA CAUSA SOLUCIÓN Falta /impropio flujo de Cheque el flujo del agua agua a través del con un medidor, y ajuste limpiador Paso 5. La entrada del Limpiador Desbloquee está bloqueada No se mueve o se mueve muy despacio Zapata desgastada Remplace zapata...
  • Page 46 PROBLEMA CAUSA SOLUCIÓN Impropio flujo de agua Cheque el flujo de agua con un medidor y ajuste , Paso Zapata desgastada Remplace zapata Aleta desgastada Replace aletas Instale una sección de Manguera muy corta manguera adicional El Limpiador se atora en escaleras esquinas, etc.
  • Page 48 Hayward Pool Products 400 Connell Drive, Suite 6100, Berkeley Heights, NJ 07069 USA 908.351.5400 • Hayward.com...
  • Page 49 ISM0925 Rév. C NAVIGATOR ® /SERIES POOLVAC Appareil de nettoyage de piscine par aspiration Manuel du propriétaire Hayward Pool Products 400 Connell Drive, Suite 6100, Berkeley Heights, NJ 07069 USA 908.351.5400 • Hayward.com...
  • Page 50 APPAREIL DE NETTOYAGE PAR ASPIRATION À TURBINES Manuel du propriétaire Félicitations pour votre achat du système de nettoyage de piscine à aspiration automatique de Hayward. Votre système de nettoyage est la manière la plus effic e et intelligente de nettoyer votre piscine creusée. Les aspirateurs à...

  • Page 51: Avertissements De Sécurité

    AVERTISSEMENTS DE SÉCURITÉ NE PAS utiliser pour nettoyer une nouvelle piscine ou une piscine contenant une grande quantité de débris. RETIRER l’aspirateur et le tuyau avant TOUT ajout de produits chimiques dans votre piscine. NE PAS se baigner lorsque l’aspirateur est dans la piscine. Entreposer l’aspirateur dans un lieu sûr et à...

  • Page 52: Contenu Du Carton

    CONTENU DU CARTON Navigator Pro ® Tuyau de raccordement Soupape Cône Indicateur de réglage Adaptateur de pression Principal Tuyaux de raccordement Kit d’accessoires et tuyau principal...

  • Page 53: Préparation De La Piscine

    PRÉPARATION DE LA PISCINE Veuillez suivre les étapes décrites ci-dessous afin de p éparer votre piscine pour l’installation : DÉBRIS Retirer de la piscine tout débris et objet de grande taille. NIVEAU DE L’EAU Vérifier que le ni eau d’eau est conforme aux recommandations.

  • Page 54: Installation

    INSTALLATION Dimensionner le tuyau d’aspiration Étape 1 Relier les sections de tuyau. Remarque : Vérifier que ous les raccords sont bien serrés pour empêcher toute fuite d’air. CONSEIL : Il sera plus facile de raccorder les sections de tuyau en mouillant leurs extrémités. Si le piège à...
  • Page 55 Étape 2 Étirer le tuyau au point le plus éloigné de la piscine + 2 sections de tuyau supplémentaires. Étape 3 Remplir le tuyau avec de l’eau. Insérer l’indicateur de pression dans le tuyau principal. Fixer l’agrafe en C de la jauge sur la première section de tuyau.
  • Page 56 INSTALLATION Étape 4 Branchement vers l’écumoire : Branchement vers le Vac Lock Hayward : Brancher l'adaptateur de cône de l’écumoire à extrémité mâle Insérer l’extrémité du tuyau conique du tuyau d’aspiration. directement dans le Vac Lock sans utiliser le cône. TUYAU D’ASPIRATEUR ADAPTATEUR DE CÔNE Étape 5 Contrôler le débit de l’eau sur le...
  • Page 57 Lecture trop élevée? Si le disque noir est en dehors du cadran au-dessus de la marque « MAX » et que vous avez branché votre tuyau à l’écumoire, il vous faudra réduire le vide/débit d’eau à l’aide : • d’une ou plusieurs soupapes d’aspiration dans le système de filt age •...
  • Page 58 INSTALLATION Lecture trop basse? Une lecture de vide initiale TROP basse pour répondre au réglage du débit d’eau nécessaire pour faire fonctionner le nettoyeur est révélateur d’un problème du système et non pas un problème avec l’aspirateur. La soupape de réglage et la plaque de vide pour écumoire ne peuvent pas être utilisées pour AUGMENTER la lecture de vide initiale.
  • Page 59 Étape 7 Immerger l’aspirateur dans l’eau pour éliminer complètement l’air. Remplir le tuyau avec de l’eau. Étape 8...
  • Page 60 RÉGLAGES • Adhère aux marches/au revêtement/aux obstacles Votre aspirateur devrait se déplacer dans la piscine sans passer trop de temps contre les marches ou autres obstacles. Si l’aspirateur vous paraît « coincé », tourner le bouton de réglage sur la position I. ASPIRATION • Ne grimpe pas aux parois ou reste sur le plancher Si l’aspirateur semble ne pas « coller »...
  • Page 61 Sachez que votre aspirateur grimpe les parois verticales des piscines en béton et en fib e de verre s’il y a un rayon d’au moins sept pouces (17,78 cm) à l’endroit où la paroi et le plancher se touchent. Avec une direction programmée, l’aspirateur ne grimpera pas une paroi à...

  • Page 62: Conseils Importants

    CONSEILS IMPORTANTS Vérifier périodiquement le vide débit d’eau pour être certain que votre aspirateur fonctionne aussi effic ement que possible. Rappelez-vous, trop de vide est tout aussi mauvais que trop peu. Vérifier périodiquement que le tu au de nettoyage est correctement relié...
  • Page 63 Lorsque l’aspirateur n’est pas dans la piscine, débrancher toujours le tuyau principal de la tête de l’aspirateur.

  • Page 64: Conseils D'entretien

    CONSEILS D’ENTRETIEN Vérifier périodiquement l état des « patins, ailes et volets ». INDICATEUR D’USURE PATIN CORRECT PATIN USÉ LIGNE D’USURE Hayward n’est pas responsable des dommages causés par des pièces usées ou brisées. Ou des dommages causés par une mauvaise utilisation de l’aspirateur.
  • Page 65 Remplacement des patins : Étape 1 Étape 2...
  • Page 66 CONSEILS D’ENTRETIEN Remplacement des ailes : Étape 1 Étape 2...
  • Page 67 Étape 3 Étape 4...
  • Page 68 CONSEILS D’ENTRETIEN « Base à ouverture facile » : pour l’accès à la turbine et pour inspection Étape 1 Étape 2...

  • Page 69: Dépannage

    DÉPANNAGE PROBLÈME CAUSES SOLUTION Débit d’eau manquant ou Vérifier le débit de l eau à l’aide inadéquat dans l’appareil de de l’indicateur de débit puis nettoyage le régler comme indiqué à l’étape 5. Obstruction de la gorge de Dégager l’obstruction l’appareil de nettoyage Aucun mouvement vers l’avant ou mouvement vers Semelles usées...
  • Page 70 PROBLÈME CAUSES SOLUTION Débit d’eau inadéquat Vérifier le débit de l eau à l’aide de l’indicateur de débit puis le régler comme indiqué à l’étape 5. Semelles usées Remplacer les semelles Ailes usées Remplacer les ailes Installer des sections de tuyau Le tuyau est trop court supplémentaires en suivant les instructions d’installation.
  • Page 72 Hayward Pool Products 400 Connell Drive, Suite 6100, Berkeley Heights, NJ 07069 USA 908.351.5400 • Hayward.com...
