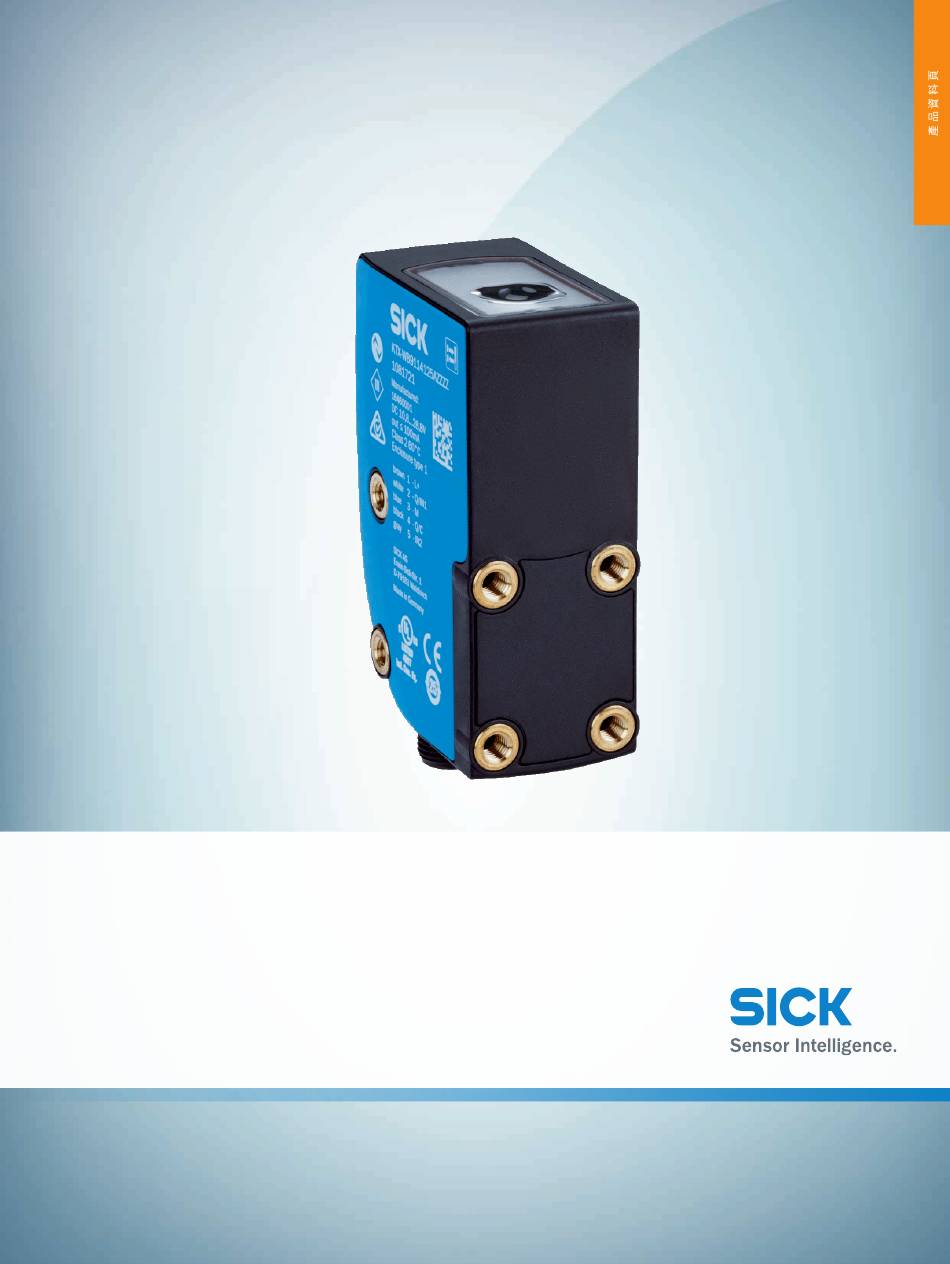

- Page 1 KTX-WP92242252ZZZZ KTX Prime 對比感測器...
- Page 2 470 nm, 525 nm, 625 nm 光射 設備短側 光點大小 5.3 mm x 1.2 mm 光點位置 橫向 受光濾波器 無 教導設定方式 1點式教導設定、2點式教導設定、動態教導設定、自動模式 開關功能 入光動作/遮光動作 延遲時間 可調整 特殊特徵 交付狀態 2點教導設定 預設置 無 調節鍵盤鎖 標準 平均使用壽命：100,000 h / T = +25 °C. 與設備長側相關. 對比感測器 | SICK 產品資料頁 | 2023-10-31 12:41:34 如有更改，恕不另行通知...
- Page 3 1-point teach-in (color mode): 16 kHz. 電阻負載下的信號傳播時間. 1點式教導設定（彩色模式）：30 µs. 1點式教導設定（彩色模式）：15 µs. 所有輸出的總電流. 環境資料 工作環境溫度 –20 °C ... +60 °C 倉庫環境溫度 –25 °C ... +75 °C 衝擊負荷 依據IEC 60068-2-27 (30 g/11 ms) UL文件號 E181493 分類 eCl@ss 5.0 27270906 eCl@ss 5.1.4 27270906 eCl@ss 6.0 27270906 eCl@ss 6.2 27270906 2023-10-31 12:41:34 | 產品資料頁 對比感測器 | SICK 如有更改，恕不另行通知...
- Page 4 27270906 ETIM 5.0 EC001820 ETIM 6.0 EC001820 ETIM 7.0 EC001820 ETIM 8.0 EC001820 UNSPSC 16.0901 39121528 尺寸圖 (尺寸 (mm)) (2.09) (1.18) (1.57) (0.83) 30.4 (1.2) (0.59) ① 光軸 ② M5固定螺紋 ③ M12公接頭，交付狀態 ④ M12公接頭，右限位 ⑤ M12公接頭，左限位 ⑥ 顯示與設定元件 對比感測器 | SICK 產品資料頁 | 2023-10-31 12:41:34 如有更改，恕不另行通知...
- Page 5 2. Position background When setting the contrasts to be When setting the contrasts to be detected, “1st” flashes. detected, “2nd” flashes. Press set button. Press set button. The Quality of Teach is displayed. 2023-10-31 12:41:34 | 產品資料頁 對比感測器 | SICK 如有更改，恕不另行通知...
- Page 6 The switching threshold is set in the center between the background and the mark. Keylock (activation and deactivation): Press and hold the “+” pushbutton > 10 s. The Q-LED (yellow) flashes and the “Err” error message appears on the display. 對比感測器 | SICK 產品資料頁 | 2023-10-31 12:41:34 如有更改，恕不另行通知...
- Page 7 安裝桿，L型，150 mm x 150 mm，鋼, 鍍鋅鋼, 無安裝材料 BEF-MS12L-A 4056052 插頭與電纜線 A接頭: 公接頭, M12, 5-Pin, 直式 STE-1205-G 6022083 電纜線: 無屏蔽 適合於現場匯流排設備 A接頭: 母接頭, M12, 5-Pin, 直式, A型編碼 YF2A15- 2096240 B接頭: 開放式電纜線端 050VB5XLEAX 電纜線: 感測器/促動器電纜線, PVC, 無屏蔽, 5 m 2023-10-31 12:41:34 | 產品資料頁 對比感測器 | SICK 如有更改，恕不另行通知...
- Page 8 SICK概述 SICK是為工業應用提供智慧型感測器與感測器解決方案的領導製造商之一。獨特的產品與服務範圍，為 安全高效控制流程、防止人員事故與避免環境損害，奠定了完美基礎。 我們在不同產業擁有豐富經驗，並了解他們的流程與需求。因此，我們能夠利用智慧型感測器準確滿足 客戶的需要。位於歐洲、亞洲與北美洲的應用中心，對客戶的客製化系統解決方案進行測試與優化。這 一切有助於我們成為可靠的供應商與研發夥伴。 廣泛的服務使我們的產品更完善：SICK全方位服務在機器的整個生命週期內提供支援，並確保安全性與 生產率。 這即是我們的「智慧型感測器」。 全球分佈： 各分公司地點與聯絡人 www.sick.com SICK AG | Waldkirch | Germany | www.sick.com...
