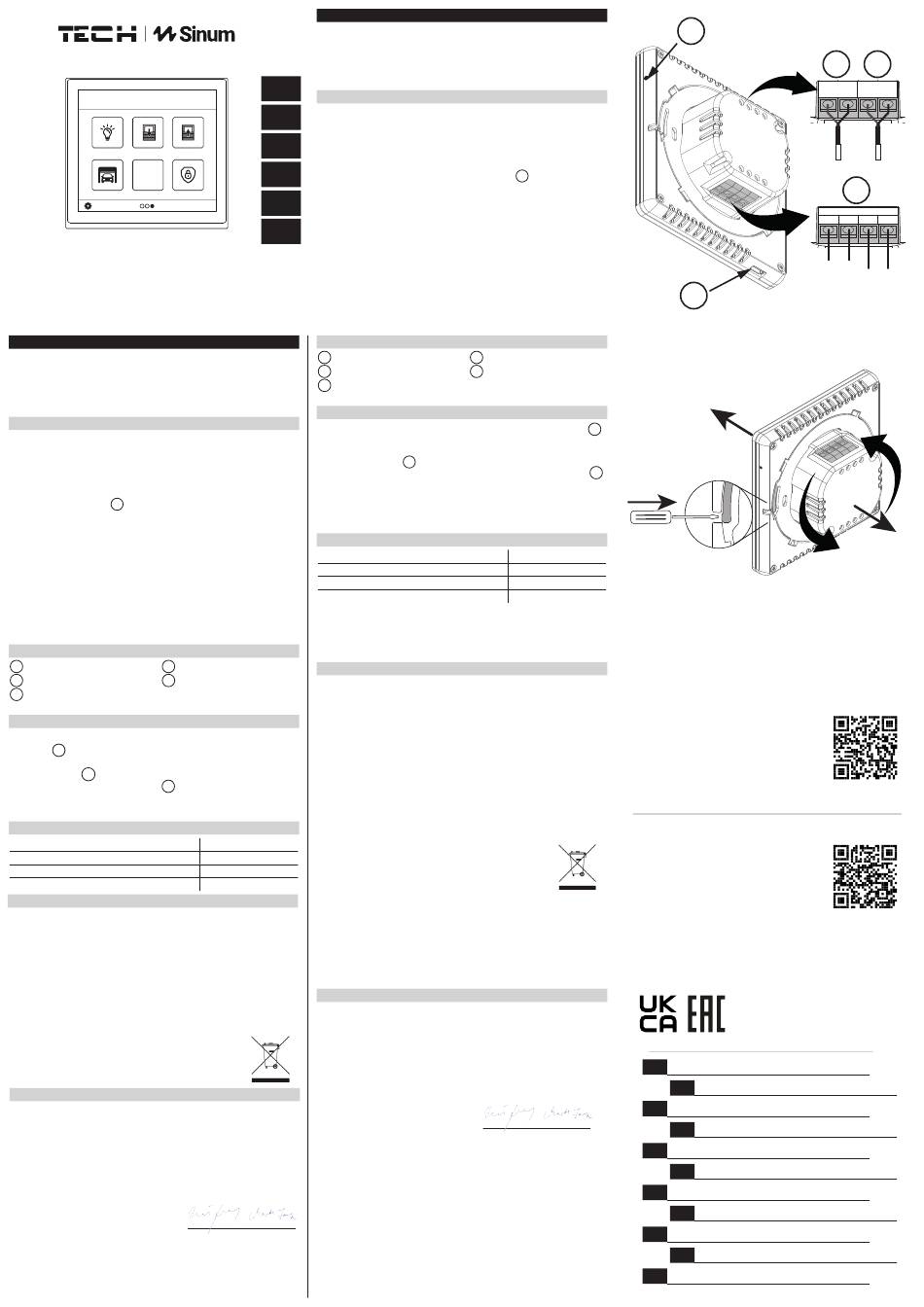

Tech Controllers Sinum CP-04m Quick Start Manual

14:30
Pon. 23.02.2022
Światło Rolety
22°
Garaż Ogrzewanie
CP-04m
www.sinum.eu
EN

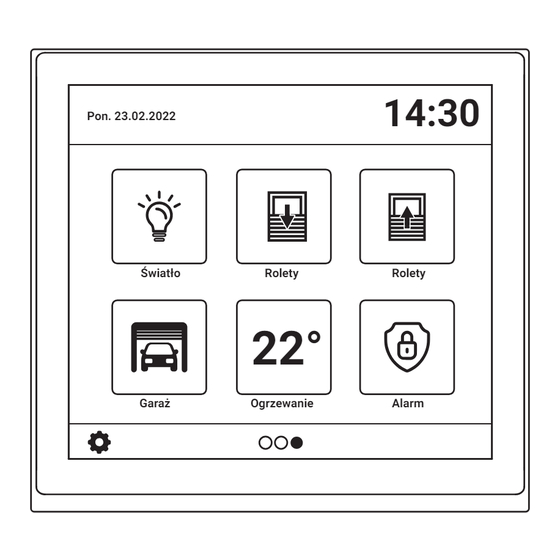

The CP-04m control panel is a device equipped with a 4-inch touch screen. After
configuring the device in the Sinum Central, you can adjust the temperature in the
room directly from the panel, display the weather forecast on the screens and
create shortcuts of your favorite scenes.
CP-04m is flush mounted in Ø60mm electrical box. Communication with the Sinum
Central device is done by wire.
Menu functions
1. Registration - registration a device in the Sinum central device.
2. Set temperature - setting the preset temperature, minimum and maximum
temperature for the preset
3. Room sensor - temperature calibration of the built-in sensor
4. Floor sensor - on/off floor sensor; sensor temperature calibration
5. Device identification - allows you to locate a specific device in the tab Settings
+
> Devices > SBUS devices > > Identyfication mode in the Sinum Central
device settings.
6. Screen settings - settings of screen parameters such as: brightness, dimming,
theme change, on/off button sound
7. Return to the home screen - on/off automatic return to the home screen;
setting the delay time to return to the home screen
8. Automatic lock - on/off automatic lock, setting the delay time automatic lock;
PIN code setting
9. Language version - changing the menu language
10. Software version - preview of the software version
11. Software update via USB - update from the memory stick connected to the
micro USB port on the device
12. Factory settings - restoring factory settings
Description
1 4
- Registration button - SBUS communication connector
2 - Floor sensor connector 5 - Micro USB
3 - Room sensor connector
How to register the device in the sinum system
The device should be connected to the Sinum central device using the SBUS
4
connector , and then enter the address of the Sinum central device in the
browser and log in to the device. In the main panel, click the Settings > Devices
+
> SBUS devices > > Add device. Next, click Registration in CP-04m menu
1
or briefly press the registration button on the device. After a properly
completed registration process, an appropriate message will appear on the screen.
Additionally, the user can name the device and assign it to a specific room.
Technical data
Power supply
Max. power consumption
Operation temperature
Wytrzymałość temperaturowa czujnika NTC
Notes
TECH Controllers is not responsible for any damages resulting from improper use of
the system. The manufacturer reserves the right to improve devices, update software
and related documentation. The graphics are provided for illustration purposes only
and may differ slightly from the actual look. The diagrams serve as examples. All
changes are updated on an ongoing basis on the manufacturer's website.
Before using the device for the first time, read the following regulations carefully. Not
obeying these instructions may lead to personal injuries or controller damage. The
device should be installed by a qualified person. It is not intended to be operated
by children. It is a live electrical device. Make sure the device is disconnected
from the mains before performing any activities involving the power supply
(plugging cables, installing the device etc.). The device is not water resistant.
The product may not be disposed of to household waste containers.
The user is obliged to transfer their used equipment to a collection
point where all electric and electronic components will be recycled.
