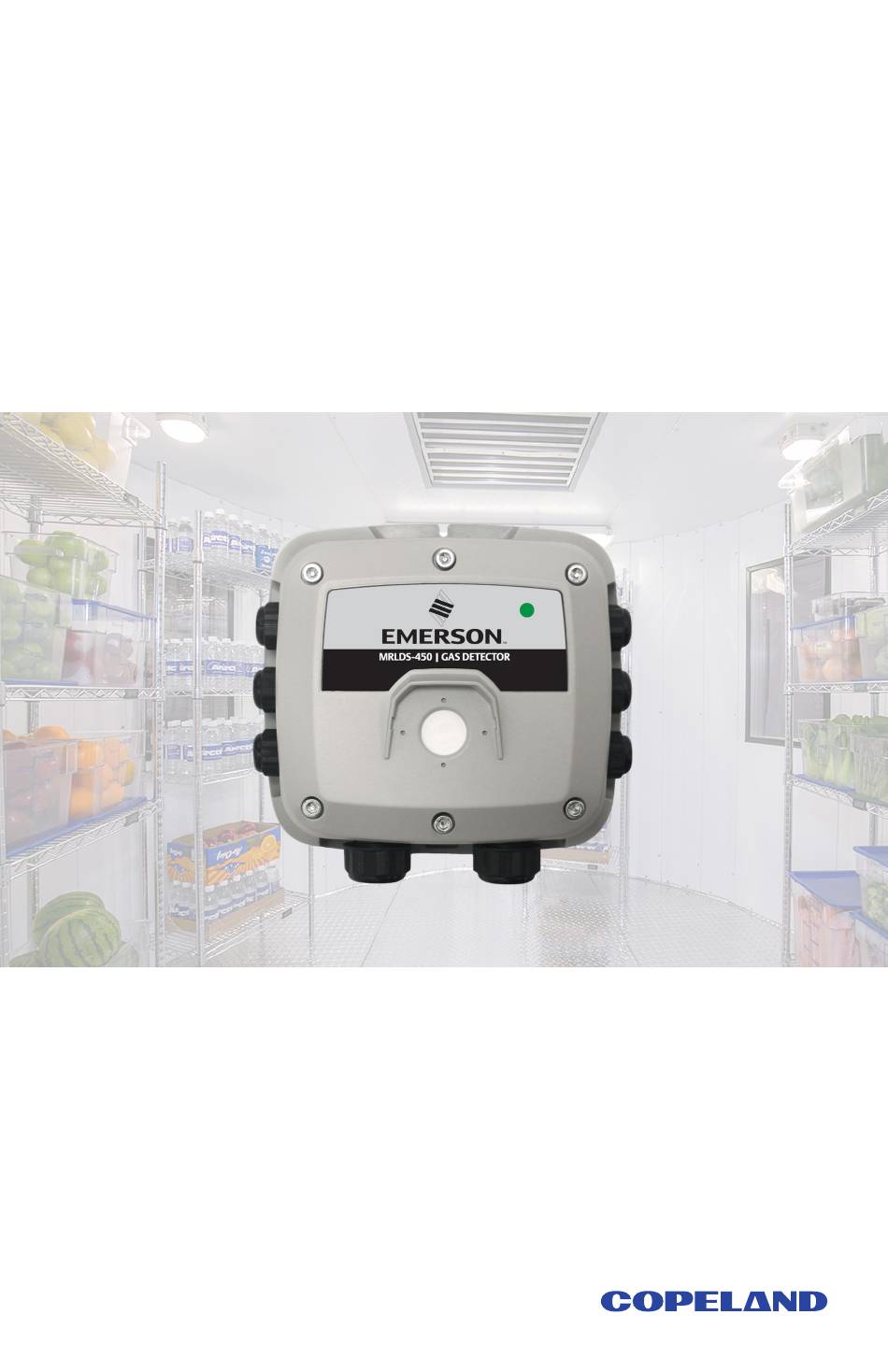

- Page 1 Refrigerant Gas Detector (MRLDS-450) for Machinery Rooms, Cold Rooms and Freezers (Détecteur de gaz réfrigérant (MRLDS-450) pour salles des machines, chambres froides et congélateurs) Quick Setup Guide (Guide de démarrage rapide)
-
Page 2: Table Of Contents
2 Présentation des composantes .....................10 3 Caractéristiques du produit ......................10 4 Installation ............................11 5 Configuration du réseau MRLDS-450 pour le superviseur de site et E2......13 6 Connectez le MRLDS-450 à l’application de la série MRLDS-400 (à la discrétion de l’utilisateur).......................15 7 Présentation d’opération .........................15... -
Page 3: Safety Instructions
WARNING: Use this product ONLY for the purposes and under the conditions listed in the user manual. Failure to comply may result in injury and/or damage to the product. The MRLDS-450 has not been designed to be intrinsically safe for use in areas classified as being hazardous locations. -
Page 4: Component Overview
2-core cable, 16 to 28 AWG Recommended: Belden 3106A (or equivalent) 3-core, 2 twisted pair + ground, shielded cable with Wiring (Modbus) 120 Ω characteristic impedance,16 to 28 AWG Material: ABS Enclosure Protection: IP66 Product Specifications Refrigerant Gas Detector (MRLDS-450) -
Page 5: Installation
Semiconductor: -40°F to 122°F (-40°C to 50°C) Electrochemical: Ranges vary by gas type and / or concentration, see the MRLDS-450 user manual Temperature (P/N 026-1316) for a full list of temperature ranges. Infrared: -40°F to 122°F (-40°C to 50°C) Catalytic Bead: -40°F to 122°F (-40°C to 50°C) - Page 6 Using a 5/32” (4 mm) hex key/allen wrench, bumps on the top. tighten the lid screws in an X tightening pattern: Rubber Gasket Placement Reconnect the ribbon cable from the sensor to the PCBA as shown: Tightening Pattern Ribbon Cable Refrigerant Gas Detector (MRLDS-450)
-
Page 7: Mrlds-450 Network Setup For Site Supervisor And E2
5 MRLDS-450 Network Setup for Site Supervisor and E2 For Modbus end-of-line termination, use 150Ω ohm resistor or termination block P/N 537-2711. Do not use MRLDS 120Ω ohm on-board termination with Site Supervisor or E2. • For 24 VAC installations sharing a transformer in a daisy-chain configuration, the neutral polarity must be maintained for all instruments. - Page 8 5B. E2 Device and COMM Setup *For MODBUS setup of E2, please see the Quick Setup Guide P/N 026-4419. E2 Setup Refrigerant Gas Detector (MRLDS-450)
-
Page 9: Connect Mrlds-450 To Mrlds-400 Series App (User Discretion)
6 Connect MRLDS-450 to MRLDS-400 Series App (User Discretion) The MRLDS-450 uses a smartphone application to allow users to interface with the gas detector. Default alias, passkey, and unlock code can be changed via the MRLDS-400 Series App’s configuration menu. -
Page 10: Part Number And Ordering Information
MRLDS-450 Accessories 809-1190 Calibration Adapter Kit Product Ordering Information For MODBUS E2 Setup, Scan the QR code to scan the QR code to access access the full User the Quick Setup Guide Manual P/N 026-1316: P/N 026-4419: Refrigerant Gas Detector (MRLDS-450) -
Page 11: Instructions De Sécurité
Le non-respect peut entraîner des blessures et/ou endommager le produit. Le MRLDS-450 n’a pas été conçu pour être intrinsèquement sûr pour une utilisation dans des zones classées comme zones dangereuses. Pour votre sécurité, NE PAS utiliser dans des endroits dangereux. -
Page 12: Présentation Des Composantes
Source d’alimentation 19,5 à 28,5 VDC ou 24 VAC ±20 % ; 4W Câblage (Alimentation) Câble à 2 conducteurs, 16 à 28 AWG Câblage (Relais) Câble à 2 conducteurs, 16 à 28 AWG Caractéristiques du produit Détecteur de gaz réfrigérant (MRLDS-450) -
Page 13: Installation
Semi-conducteur: -40 °F à 122 °F (-40 °C à 50 °C) Électrochimique: Les plages varient selon le type de gaz et/ou la concentration, voir le manuel d’utilisation du MRLDS-450 (P/N 026-1316) pour une liste complète des plages de Température température. - Page 14 5/32 po (4 mm), serrez les vis du couvercle selon un schéma de serrage en X : Placement du joint de caoutchouc MRLDS-450 | DÉTECTEUR DE GAZ Reconnectez le câble ruban du capteur au PCBA comme indiqué : Schéma de serrage Câble ruban...
-
Page 15: Configuration Du Réseau Mrlds-450 Pour Le Superviseur De Site Et E2
5 Configuration du réseau MRLDS-450 pour le superviseur de site et E2 Pour la terminaison de fin de ligne Modbus, utilisez une résistance de 150Ω ohms ou un bloc de terminaison P/N 537-2711. Ne pas utiliser la terminaison embarquée MRLDS 120Ω ohms avec le superviseur de site ou E2. - Page 16 MRLDS 24Vac Neutre du joint de blindage. du joint de blindage. MRLDS 24Vac Chaud (+) AVERTISSEMENT MAINTENIR LA POLARITÉ SUR TOUTES LES UNITÉS MRLDS POUR ÉVITER D'ENDOMMAGER LES CAPTEURS Configuration E2 Détecteur de gaz réfrigérant (MRLDS-450)
-
Page 17: Connectez Le Mrlds-450 À L'application De La Série Mrlds-400
6 Connectez le MRLDS-450 à l’application de la série MRLDS-400 (à la discrétion de l’utilisateur) Le MRLDS-450 utilise une application pour téléphone intelligent afin de permettre aux utilisateurs de se connecter au détecteur de gaz. L’alias par défaut, le mot de passe et le code de déverrouillage peuvent être modifiés via le menu de configuration de l’application de la série MRLDS-400. -
Page 18: Numéro De La Pièce Et Informations De Commande
Informations de commande de produit Pour la configuration Scannez le code QR pour MODBUS E2, scannez le accéder à l’intégralité de code QR pour accéder au l’utilisateur Manuel guide d’installation rapide P/N 026-1316: P/N 026-4419: Détecteur de gaz réfrigérant (MRLDS-450) - Page 19 NOTES (NOTER)
- Page 20 Responsibility for proper selection, use and maintenance of any product remains solely with the purchaser and end-user. ©2023 Copeland is a trademark of Copeland LP.
